- Seite 1 M O N T A G E - U N D B E D I E N U N G S A N L E I T U N G Zubehörpaket für die Energieversorgung MT CLASSIC POWER I MT CLASSIC POWER II...
-
Seite 3: Einleitung
Einleitung Sehr geehrter Kunde, Zu dieser Bedienungsanleitung Mit dem Kauf eines PowerPacks haben Mit der Installaionshilfe auf den folgen- Sie sich für ein Qualitätsprodukt der Firma den Seiten nehmen Sie Ihr PowerPack BÜTTNER ELEKTRONIK entschieden. schnell und einfach in Betrieb. Die in diesem Set enthaltenen Produkte Lesen Sie diese Anleitung bite aufmerk- erfüllen die höchsten Ansprüche an... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 5 Installaionshinweise zum Einleitung PowerPack Inhaltsverzeichnis Schrit 1: Baterie-Computer Lieferumfang installieren 1 Allgemeine Hinweise Schrit 2: Solaranlage aubauen Sicherheitshinweise Schrit 3: BCB installieren Versorgungsspannung Programmierung des Feuchigkeit Baterie-Computers Belütung Baterie-Typ einstellen 2 Kurzanleitung Baterie-Spannung einstellen Baterie-Control-Booster Baterie-Kapazität einstellen Fernbedienung Schaltschwelle Anzeigeeinheit ausschalten Hintergrundbeleuchtung... -
Seite 5: Lieferumfang

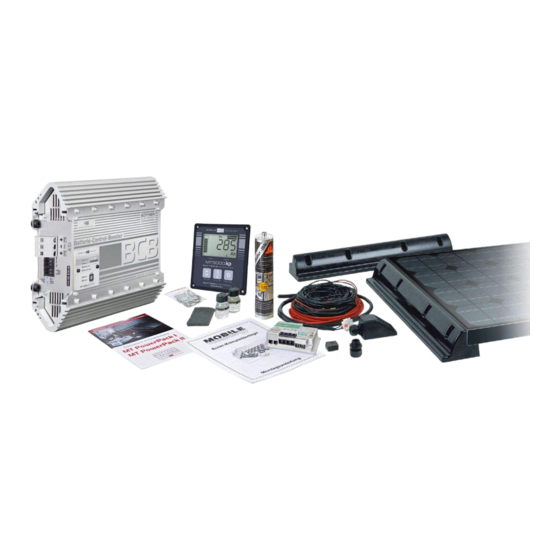

Lieferumfang Bevor Sie mit der Installaion der Anlage beginnen, überprüfen Sie bite zunächst die Lieferung MT PowerPack Classic Power I (PP00301) , bzw. MT PowerPack Classic Power II (PP00302) , oder MT PowerPack Classic Power Plus I (PP00401) , bzw. MT PowerPack Classic Power II (PP00402) auf Vollständigkeit. -
Seite 6: Allgemeine Hinweise
1 Allgemeine Hinweise Versorgungsspannung Vergewissern Sie sich bitte in regel- mäßigen Abständen anhand der LED Betreiben Sie den Batterie-Control- Kontrollleuchten an den Geräten, dass Booster nur an einer Gleichspannung die Ladeeinrichtungen problemlos funk- von 12 V. Betreiben Sie die Komponen- tionieren. ten ausschließlich zum Laden von 12 V Gleichspannungs-Systemen. -
Seite 7: Kurzanleitung Baterie-Control-Booster
2 Kurzanleitung Baterie-Control-Booster Fernbedienung LED Anzeigen der Fernbedienung Der Batterie-Control-Booster verfügt fügt über eine abnehmbare Fernbedienung, die Sie mit Hilfe des mitgelieferten An- ten An- ten An- schlusskabels im Innenraum Ihres Fahr- Fahr- zeugs platzieren können. Mit dem ON/OFF Schalter 1 können Sie Mit dem ON/OFF Schalter 1 können Sie nen Sie nen Sie... - Seite 8 � Batt. II Start-Batterie, gelb Leuchtet Booster-Betrieb (Fahrbetrieb), Start-Bat. Lädt zur Bord-Bat. Booster nicht aktiv � Power Netz, grün Leuchtet Der BCB hat Netzspannung oder ist mit 12 V für Booster Betrieb aktiv. Blinkt 1. Abschaltung Sicherheitstimer, Lade I-Phase hat zu lange gedauert (15 h), zu viele Verbraucher oder Batterie defekt (Zellenschluss).
-
Seite 9: Kurzanleitung Solarregler
3 Kurzanleitung Solar-Regler Fernbedienung LED Anzeigen der Fernbedienung Der Solarregler verfügt über LED-Kontroll- ED-Kon- leuchten zur Funktionsüberwachung. ung. Hinweis Hinweis Solarfernanzeige Sie können sich mit Hilfe der optional erhältlichen „Solar- fernanzeige II“ im Inneren Ih- res Reisemobils auch die Span- nungen und den aktuellen Stromfluss der Solaranlage an- zeigen lassen. -
Seite 10: Schiebeschalter
� Schiebeschalter Hinweis Hinweis Der Solarregler kann über die Schiebe- Schalter 4 schalter auf verschiedene Batterietypen Der Schalter 4 ist aktuell nicht belegt. angepasst werden. Folgende Tabelle zeigt Eine Stellungs-Änderung hat keinen die Einstellungen (die Schalterstellung Einl uss. ist weiß dargestellt). Stellung Beschreibung „Säure / AGM1“... -
Seite 11: Kurzanleitung Baterie-Computer
4 Kurzanleitung Bat erie-Computer LED Anzeigen der Fernbedienung Der Batterie-Computer ist die zentrale Überwachungsstation für Ihr PowerPack. Neben wichtigen Informationen über den Batterie-Ladezustand anzuzeigen, steuert der Batterie-Computer auch die Lade- einstellungen Batterie-Control- Boosters. Schnell-Übersicht ❶ ❶ ❶ Über die Balkenanzeige �... -
Seite 12: Menü
Hinweis Menü Hinweis � Durch 3 Sek. langes Drücken der Taste Home-Bildschrim ❻ kommen Sie in das Menü zum Einstellen Sie können festlegen welche Anzeige der Werte. beim Einschalten des Baterie-Com- puters angezeigt werden soll, indem Dabei werden folgende Funktionen nach- �... -
Seite 13: Installaionshinweise Zum Powerpack
5 Installai onshinweise zum PowerPack Schritt 2: Solaranlage aufbauen Die Kurzanleitung in diesem Kapitel gibt Ihnen einen Überblick über die nötigen Im 2. Schrit sollte die Solaranlage instal- Schritte zur Installation Ihres neuen liert werden. Büttner PowerPacks. Prüfen Sie auf dem Fahrzeug-Dach den Da jedes Fahrzeug über individuelle Auf- Platzbedarf und prüfen Sie, an welcher und Einbauten verfügt, müssen die jewei-... -
Seite 14: Schrit 3: Bcb Installieren
Schrit 3: BCB Installieren Das PowerPack kann in jedes Reisefahr- zeug installiert werden. Es stehen ver- schiedene Einbauvarianten zur Verfügung. Siehe hierzu die beiliegende Montage- anleitung des Baterie-Controll-Boosters (30 A + 40 A). Hier sind die jeweiligen Varianten ausführlich beschrieben. Reisefahrzeuge mit Zentralelektronik e mit Baterie-Kapazität einstellen Für Fahrzeuge die mit einer integrierten... -
Seite 15: Hintergrundbeleuchtung
Hintergrundbeleuchtung Dabei werden folgende Funkionen nach- terie- � einander durch Drücken der Taste Als letztes können Sie die Helligkeit der gerufen. Uhrzeit Stunde, Uhrzeit Minute, � Anzeige einstellen. Mit Taste können rie- Datum Tag, Datum Monat, Datum Jahr, Sie die Helligkeit erhöhen. Mit der Taste ❻... -
Seite 16: Empfohlene Kabel-Querschnite
6 Anschluss PowerPack mit BCB Anschlussvariante A � Baterie-Control-Booster ❶ � ❷ Sicherungshalter (Sicherung Si. II siehe Tabelle 1) ❸ � Sicherungshalter 1-fach � Solarmodul ❹ � Solar-Regler � Mess-Shunt des Baterie- ❺ Computers ❻ � Sicherungshalter 3-fach ❼ � Sicherungshalter (Sicherung Si. I siehe Tabelle 1) ❽... - Seite 17 an D+ oder Klemme 15 Temperatur- fühler an Bordbaterie zu sonsige Verbraucher Karosserie BORD-Baterie BÜTTNER ELEKTRONIK – PowerPack CLASSIC POWER + CLASSIC POWER PLUS...
-
Seite 18: Anschluss Powerpack Mit Bcb Anschlussvariante B
7 Anschluss PowerPack mit BCB Anschlussvariante B � Baterie-Control-Booster � (vorhandenes) Trennrelais � Hochlast-Sicherungshalter (Sicherung Si. II siehe Tabelle 1) � Sicherungshalter 1-fach � Solarmodul � Solar-Regler � Mess-Shunt des Baterie- Computers � Sicherungshalter 3-fach � Hochlast-Sicherungshalter (Sicherung Si. I siehe Tabelle 1) Empfohlene Kabel-Querschnite und -Längen sowie Sicherungsstärken laut Tabelle 1 einhalten. - Seite 19 Temperatur- fühler an Bordbaterie zu sonsige Verbraucher Karosserie BORD-Baterie BÜTTNER ELEKTRONIK – PowerPack CLASSIC POWER + CLASSIC POWER PLUS...
-
Seite 20: Anschluss Powerpack Mit Bcb Anschlussvariante C
8 Anschluss PowerPack mit BCB Anschlussvariante C � Baterie-Control-Booster � Hochlastrelais 12 V 80 A � Hochlast-Sicherungshalter (Sicherung Si. II siehe Tabelle 1) � Sicherungshalter 1-fach � Solarmodul � Solar-Regler � Mess-Shunt des Baterie- Computers � Sicherungshalter 3-fach � Hochlast-Sicherungshalter (Sicherung Si. I siehe Tabelle 1) Empfohlene Kabel-Querschnite und -Längen sowie Sicherungsstärken Temperatur-... - Seite 21 Temperatur- fühler an Bordbaterie zu sonsige Verbraucher Karosserie BORD-Baterie BÜTTNER ELEKTRONIK – PowerPack CLASSIC POWER + CLASSIC POWER PLUS...
-
Seite 22: Anschluss Powerpack Mit Bcb Sonderausführung D
9 Anschluss PowerPack mit BCB Sonderausführung D � Baterie-Control-Booster � Hochlastrelais 200 A (Opion) � Hochlast-Sicherungshalter (Sicherung Si. II siehe Tabelle 1) � Sicherungshalter 1-fach � Solarmodul � Solar-Regler � Mess-Shunt des Baterie- Computers � Sicherungshalter 3-fach � Hochlast-Sicherungshalter (Sicherung Si. I siehe Tabelle 1) Wichig: Kabellängen je 50 cm, mit Querschniten einhalten BCB 30-30: 6 mm... - Seite 23 an D+ oder Klemme 15 Temperatur- fühler an Bordbaterie zu sonsige Verbraucher Karosserie BORD-Baterie BÜTTNER ELEKTRONIK – PowerPack CLASSIC POWER + CLASSIC POWER PLUS...
-
Seite 24: Opionales Zubehör
9 Opionales Zubehör 10 Gewährleistung Für das PowerPack sind folgende Kompo- Die Firma BÜTTNER ELEKTRONIK GmbH nenten als Opionales Zubehör erhältlich: übernimmt bei nachgewiesenem Garan- tieanspruch (Kaufbeleg mit Datum) eine MT Solar-Fernanzeige III 24-monatige Garantie. Wird einfach in den ent- Alle innerhalb der Garantiezeit auftre- sprechenden Ausgang...
