Installationsreihenfolge:
Fächerscheibe
externer Schutzleiter
überbrückendes Erdungsschutzkabel
flache Unterlegscheibe
Mutter M5 (Drehmoment 4,1 Nm)
4. Anschluss an den externen Erdungsanschluss [A] von REACT2-BATT
(25). Beachten Sie die folgende Installationsreihenfolge
Installationsreihenfolge:
Fächerscheibe
überbrückendes Erdungsschutzkabel
flache Unterlegscheibe
Mutter M5 (Drehmoment 4,1 Nm)
25

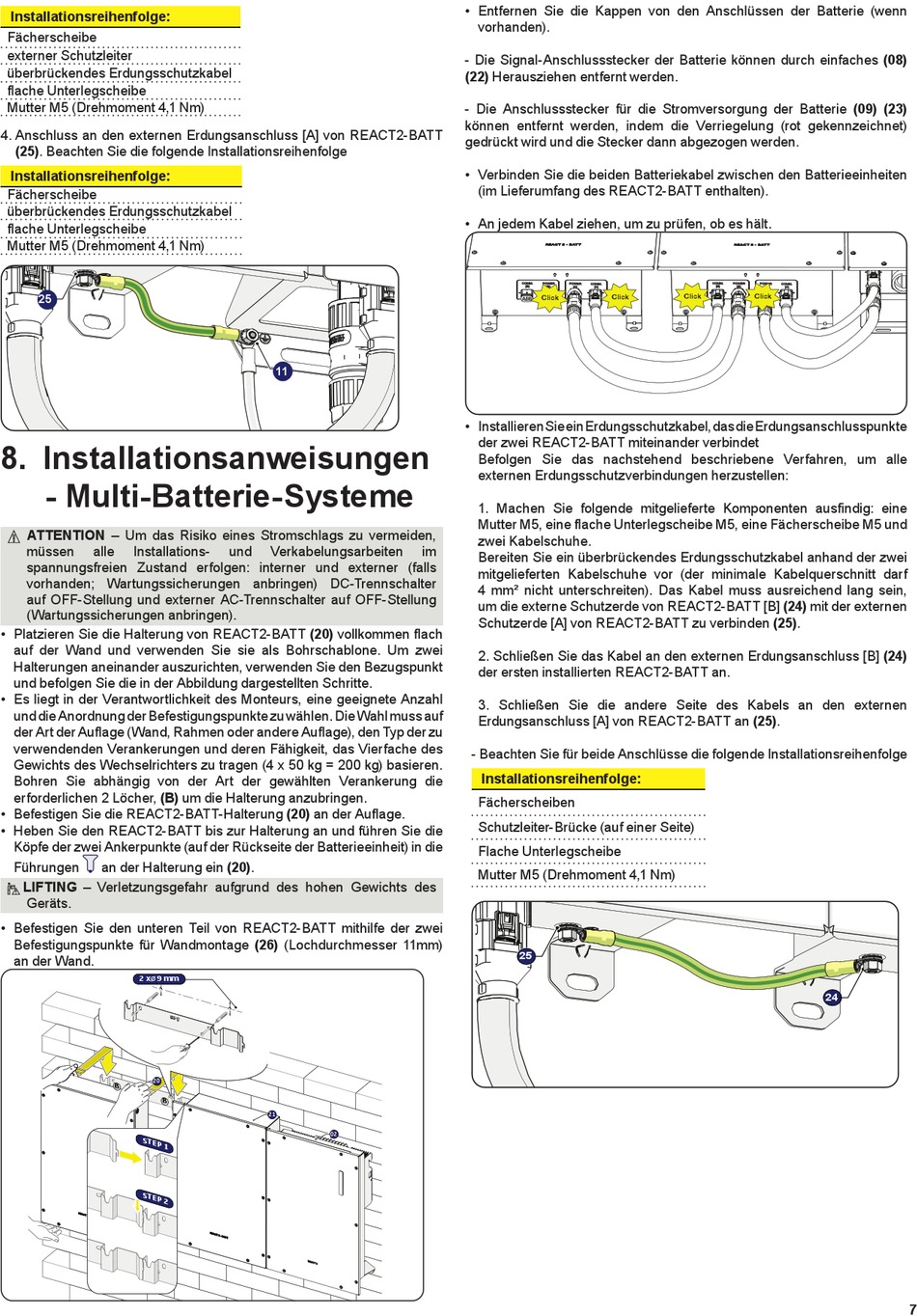

8. Installationsanweisungen
- Multi-Batterie-Systeme
ATTENTION –
Um das Risiko eines Stromschlags zu vermeiden,
A
müssen
alle
Installations-
spannungsfreien Zustand erfolgen: interner und externer (falls
vorhanden; Wartungssicherungen anbringen) DC-Trennschalter
auf OFF-Stellung und externer AC-Trennschalter auf OFF-Stellung
(Wartungssicherungen anbringen).
• Platzieren Sie die Halterung von REACT2-BATT (20) vollkommen flach
auf der Wand und verwenden Sie sie als Bohrschablone. Um zwei
Halterungen aneinander auszurichten, verwenden Sie den Bezugspunkt
und befolgen Sie die in der Abbildung dargestellten Schritte.
• Es liegt in der Verantwortlichkeit des Monteurs, eine geeignete Anzahl
und die Anordnung der Befestigungspunkte zu wählen. Die Wahl muss auf
der Art der Auflage (Wand, Rahmen oder andere Auflage), den Typ der zu
verwendenden Verankerungen und deren Fähigkeit, das Vierfache des
Gewichts des Wechselrichters zu tragen (4 x 50 kg = 200 kg) basieren.
Bohren Sie abhängig von der Art der gewählten Verankerung die
erforderlichen 2 Löcher, (B) um die Halterung anzubringen.
• Befestigen Sie die REACT2-BATT-Halterung (20) an der Auflage.
• Heben Sie den REACT2-BATT bis zur Halterung an und führen Sie die
Köpfe der zwei Ankerpunkte (auf der Rückseite der Batterieeinheit) in die
Führungen
an der Halterung ein (20).
LIFTING –
U
Verletzungsgefahr aufgrund des hohen Gewichts des
Geräts.
• Befestigen Sie den unteren Teil von REACT2-BATT mithilfe der zwei
Befestigungspunkte für Wandmontage (26) (Lochdurchmesser 11mm)
an der Wand.
2 x
9 mm
Ø
20
B
B
11
und
Verkabelungsarbeiten
21
02
• Entfernen Sie die Kappen von den Anschlüssen der Batterie (wenn
vorhanden).
- Die Signal-Anschlussstecker der Batterie können durch einfaches (08)
(22) Herausziehen entfernt werden.
- Die Anschlussstecker für die Stromversorgung der Batterie (09) (23)
können entfernt werden, indem die Verriegelung (rot gekennzeichnet)
gedrückt wird und die Stecker dann abgezogen werden.
• Verbinden Sie die beiden Batteriekabel zwischen den Batterieeinheiten
(im Lieferumfang des REACT2-BATT enthalten).
• An jedem Kabel ziehen, um zu prüfen, ob es hält.
Click
• Installieren Sie ein Erdungsschutzkabel, das die Erdungsanschlusspunkte
der zwei REACT2-BATT miteinander verbindet
Befolgen Sie das nachstehend beschriebene Verfahren, um alle
externen Erdungsschutzverbindungen herzustellen:
1. Machen Sie folgende mitgelieferte Komponenten ausfindig: eine
Mutter M5, eine flache Unterlegscheibe M5, eine Fächerscheibe M5 und
zwei Kabelschuhe.
im
Bereiten Sie ein überbrückendes Erdungsschutzkabel anhand der zwei
mitgelieferten Kabelschuhe vor (der minimale Kabelquerschnitt darf
4 mm² nicht unterschreiten). Das Kabel muss ausreichend lang sein,
um die externe Schutzerde von REACT2-BATT [B] (24) mit der externen
Schutzerde [A] von REACT2-BATT zu verbinden (25).
2. Schließen Sie das Kabel an den externen Erdungsanschluss [B] (24)
der ersten installierten REACT2-BATT an.
3. Schließen Sie die andere Seite des Kabels an den externen
Erdungsanschluss [A] von REACT2-BATT an (25).
- Beachten Sie für beide Anschlüsse die folgende Installationsreihenfolge
Installationsreihenfolge:
Fächerscheiben
Schutzleiter-Brücke (auf einer Seite)
Flache Unterlegscheibe
Mutter M5 (Drehmoment 4,1 Nm)
25
Click
Click
Click
24
7
