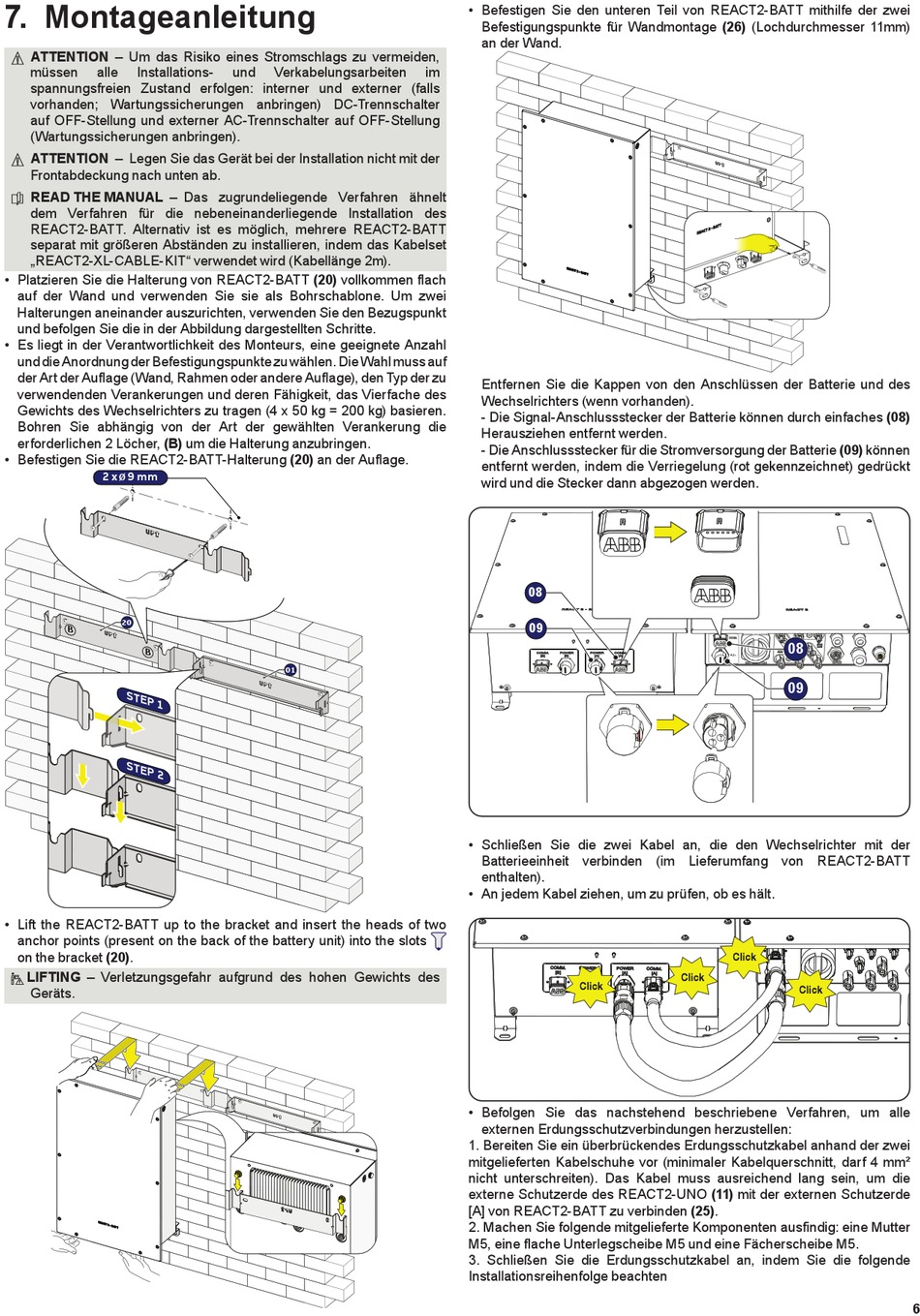

7. Montageanleitung
ATTENTION –
A
Um das Risiko eines Stromschlags zu vermeiden,
müssen
alle
Installations-
spannungsfreien Zustand erfolgen: interner und externer (falls
vorhanden; Wartungssicherungen anbringen) DC-Trennschalter
auf OFF-Stellung und externer AC-Trennschalter auf OFF-Stellung
(Wartungssicherungen anbringen).
ATTENTION –
Legen Sie das Gerät bei der Installation nicht mit der
A
Frontabdeckung nach unten ab.
READ THE MANUAL –
E
dem Verfahren für die nebeneinanderliegende Installation des
REACT2-BATT. Alternativ ist es möglich, mehrere REACT2-BATT
separat mit größeren Abständen zu installieren, indem das Kabelset
„REACT2-XL-CABLE-KIT" verwendet wird (Kabellänge 2m).
• Platzieren Sie die Halterung von REACT2-BATT (20) vollkommen flach
auf der Wand und verwenden Sie sie als Bohrschablone. Um zwei
Halterungen aneinander auszurichten, verwenden Sie den Bezugspunkt
und befolgen Sie die in der Abbildung dargestellten Schritte.
• Es liegt in der Verantwortlichkeit des Monteurs, eine geeignete Anzahl
und die Anordnung der Befestigungspunkte zu wählen. Die Wahl muss auf
der Art der Auflage (Wand, Rahmen oder andere Auflage), den Typ der zu
verwendenden Verankerungen und deren Fähigkeit, das Vierfache des
Gewichts des Wechselrichters zu tragen (4 x 50 kg = 200 kg) basieren.
Bohren Sie abhängig von der Art der gewählten Verankerung die
erforderlichen 2 Löcher, (B) um die Halterung anzubringen.
• Befestigen Sie die REACT2-BATT-Halterung (20) an der Auflage.
2 x
9 mm
Ø
20
B
B
• Lift the REACT2-BATT up to the bracket and insert the heads of two
anchor points (present on the back of the battery unit) into the slots
on the bracket (20).
LIFTING –
Verletzungsgefahr aufgrund des hohen Gewichts des
U
Geräts.
und
Verkabelungsarbeiten
Das zugrundeliegende Verfahren ähnelt
01
• Befestigen Sie den unteren Teil von REACT2-BATT mithilfe der zwei
Befestigungspunkte für Wandmontage (26) (Lochdurchmesser 11mm)
an der Wand.
im
Entfernen Sie die Kappen von den Anschlüssen der Batterie und des
Wechselrichters (wenn vorhanden).
- Die Signal-Anschlussstecker der Batterie können durch einfaches (08)
Herausziehen entfernt werden.
- Die Anschlussstecker für die Stromversorgung der Batterie (09) können
entfernt werden, indem die Verriegelung (rot gekennzeichnet) gedrückt
wird und die Stecker dann abgezogen werden.
08
09
• Schließen Sie die zwei Kabel an, die den Wechselrichter mit der
Batterieeinheit verbinden (im Lieferumfang von REACT2-BATT
enthalten).
• An jedem Kabel ziehen, um zu prüfen, ob es hält.
Click
• Befolgen Sie das nachstehend beschriebene Verfahren, um alle
externen Erdungsschutzverbindungen herzustellen:
1. Bereiten Sie ein überbrückendes Erdungsschutzkabel anhand der zwei
mitgelieferten Kabelschuhe vor (minimaler Kabelquerschnitt, darf 4 mm²
nicht unterschreiten). Das Kabel muss ausreichend lang sein, um die
externe Schutzerde des REACT2-UNO (11) mit der externen Schutzerde
[A] von REACT2-BATT zu verbinden (25).
2. Machen Sie folgende mitgelieferte Komponenten ausfindig: eine Mutter
M5, eine flache Unterlegscheibe M5 und eine Fächerscheibe M5.
3. Schließen Sie die Erdungsschutzkabel an, indem Sie die folgende
Installationsreihenfolge beachten
Click
Click
Click
Click
08
09
Click
6
