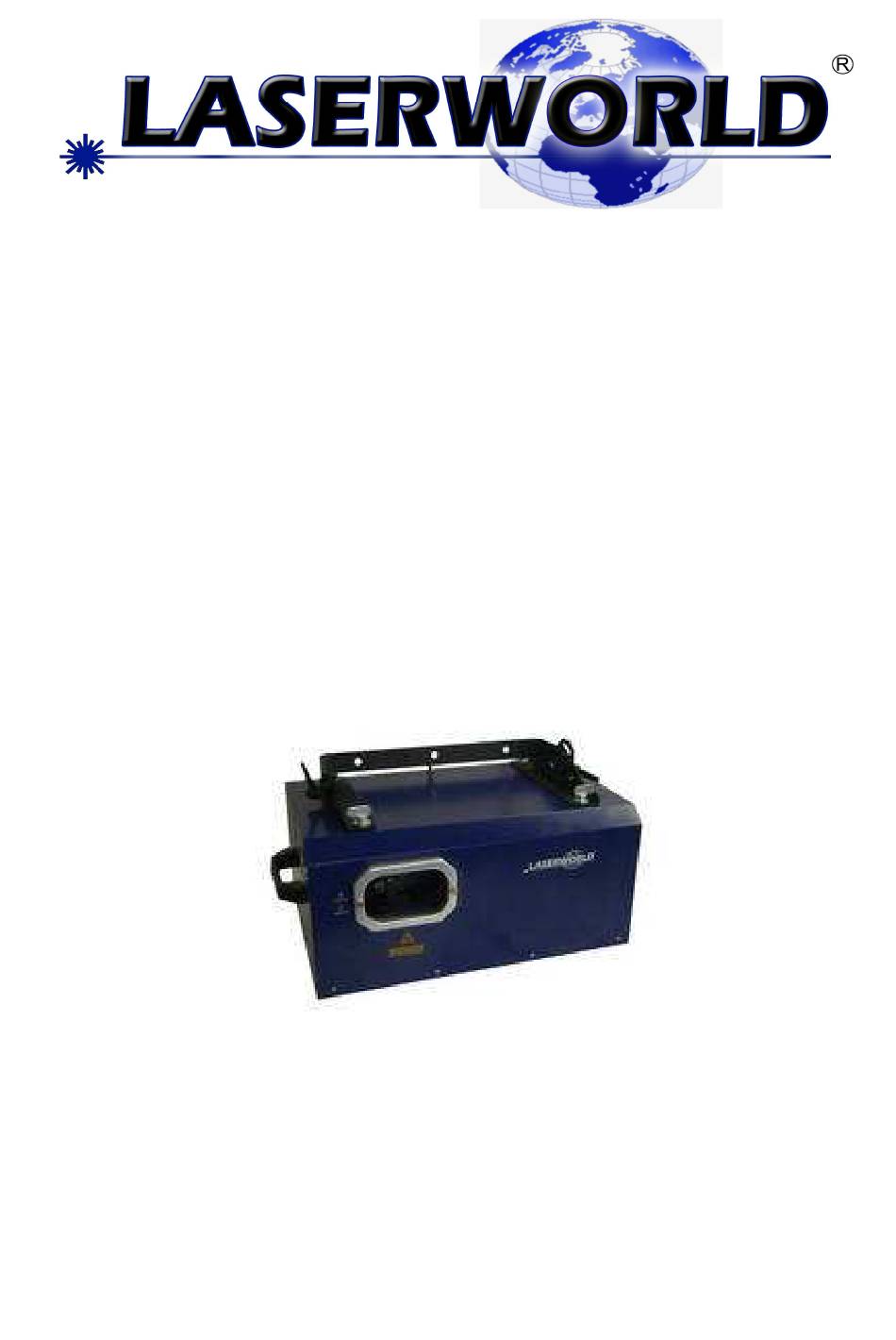

- Seite 1 PL-2000RGB Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung: PL-2000RGB Seite 2 von 17 Inhaltsübersicht Seite Hinweise zur Inbetriebnahme Warnhinweise Inbetriebnahme Abmessungen Gehäusestruktur Austausch der Scanner Verstellbarer Spiegel Halter Austausch der Laserdioden Gerätekonfiguration Gerätebetrieb Steuerung über DMX Reinigung Technische Daten Technisches Diagram Fehlersuche Fehlerbehebung ILDA Ansteuerung Konformitätserklärung Lieferumfang Bitte prüfen Sie, ob Sie wirklich alle Teile erhalten haben und ob diese von der Lieferung unbeschädigt sind. -
Seite 3: Hinweise Zur Inbetriebnahme
Bedienungsanleitung: PL-2000RGB Seite 3 von 17 Hinweise zur Inbetriebnahme: 1. Bitte stellen Sie sicher, dass die auf dem Gerät angegebene Spannung der entspricht, mit der Sie es betreiben wollen, bevor Sie den Laser in Betrieb nehmen. 2. Der Laser darf nur von technisch versiertem Fachpersonal gemäß den im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden. -
Seite 4: Inbetriebnahme
Bedienungsanleitung: PL-2000RGB Seite 4 von 17 10. Das Gerät bzw. das Stromkabel nie mit nassen Händen anfassen! 11. Der Sicherheitsabstand zwischen Gerät und Publikum muss eingehalten werden. Beachten Sie hierzu Ihre lokalen Sicherheitsvorschriften! 12. Öffnen Sie das Gehäuse nicht eigenmächtig: Es gibt keine Teile, die vom Benutzer selbst repariert werden könnten. -
Seite 5: Abmessungen
Bedienungsanleitung: PL-2000RGB Seite 5 von 17 Abmessungen Stand: 01/2008... -
Seite 6: Gehäusestruktur
Bedienungsanleitung: PL-2000RGB Seite 6 von 17 Gehäusestruktur 1 Frontgehäuse 2 gelötete Modulunterseiten 3 Seitengehäuse 4 Griff 5 staubdichte Abdeckung 6 Scann PCB 7 Stromversorgung 8 Stromversorgung der blauen Laserdiode 9 Stromversorgung der grünen Laserdiode 10 blaue Laserdiode 11 rote Laserdiode 12 grüne Laserdiode 13 Auflagebrett der Laserdioden 14 Stromversorgung der roten Laserdiode... -
Seite 7: Austausch Der Scanner
Bedienungsanleitung: PL-2000RGB Seite 7 von 17 Austausch der Scanner Vorgehensweise: 1. Schrauben Sie die UK M6 Schraube heraus und ziehen den Signalstecker ab. 2. Bauen Sie alle M4 x 10 Schrauben für die X, Y Scannereinfassung auseinander, so dass der Scannmotor heraus genommen werden kann, drehen Sie ihn gegebenenfalls, um den Scanwinkel zu justieren. -
Seite 8: Verstellbarer Spiegel Halter
Bedienungsanleitung: PL-2000RGB Seite 8 von 17 Verstellbarer Spiegel Halter Vorgehensweise: 1. Lösen Sie die Klemmschraube von X,Y und stellen Sie dann die Spiegeleinfassung auf die passende Position durch Verändern der Schrauben von X,Y. 2. Richten Sie die Schraube Z gleichzeitig aus. 3. -
Seite 9: Austausch Der Laserdioden
Bedienungsanleitung: PL-2000RGB Seite 9 von 17 Austausch der Laserdioden Methoden: Bauen Sie das komplette Lasersystem auseinander (inkl. Stromversorgung 1, Stromversorgung 2, Laserdioden) und ersetzen Sie es durch ein neues an der richtigen Positionen. Beachte: Bewahren Sie die Laserdioden, Stromversorgung und Kabel komplett auf und zerstören Sie diese nicht, so dass es noch repariert werden kann. -
Seite 10: Gerätekonfiguration
Bedienungsanleitung: PL-2000RGB Seite 10 von 17 Gerätekonfiguration: Strom LED Strom LED Signal LED Signal LED DMX Eingang DMX Signal Eingang DMX Ausgang DMX Signal Ausgang Remoteverriegelung Während des Ausbaus, sendet der Laser keine Lichtstrahlen (EU IEC Regulation) Sicherheitsschalter Laserdiode an/aus ILDA-25F Stecker- Signaleingang des Lasers führt die Software aus in Übereinstimmung mit Eingang/Ausgang... -
Seite 11: Gerätebetrieb
Bedienungsanleitung: PL-2000RGB Seite 11 von 17 Steuerung über Computersoftware Das Gehäuse hat einen Schalter um den Steuermodus auszuwählen – per Computer oder integriertem Programm. Das Gehäuse hat einen ILDA DB 25 Schalter, so dass eine Ansteuerung über die Computersoftware möglich ist. Wenn am ILDA DB25F Eingang ein QM2000 oder USB Interface angeschlossen ist, wird die Lampe durch die auf den Computer installierte Software gesteuert. -
Seite 12: Steuerung Über Dmx
Bedienungsanleitung: PL-2000RGB Seite 12 von 17 Steuerung über DMX Der Laser hat 18 Betriebskanäle (internationaler Standard DMX 512 Signal). Belegung der Kanäle: Kanal DMX512 Wert Funktion 0~255 0~100% Dimmer Grün 0~255 0~100% Dimmer Blau 0~255 0~100% Dimmer 0~25 Original Farbe 26~51 Weiß... -
Seite 13: Reinigung
Bedienungsanleitung: PL-2000RGB Seite 13 von 17 Reinigung Reinigen Sie das Gerät regelmäßig, um seine lange Lebensdauer zu erhalten. Trennen Sie dazu das Gerät unbedingt zuvor vom Netz! Schauen Sie niemals direkt in den Laserstrahl! Verwenden Sie zur Reinigung klares Leitungswasser und ein weiches Tuch. -
Seite 14: Technisches Diagram
Bedienungsanleitung: PL-2000RGB Seite 14 von 17 Technisches Diagramm Stand: 01/2008... -
Seite 15: Fehlersuche
Bedienungsanleitung: PL-2000RGB Seite 15 von 17 Fehlersuche Situation Grund Fehlerhaftes Teil Teile Nummer Kein Strom Sicherung defekt Sicherung 09-00-3001-01 Power Schalter defekt Power Schalter 08-05-0400-03 Stromversorgung defekt +-24V 16-03-0039-00 Stromversorgung defekt 16-03-0019-00 Scanner defekt Scann Motor 15-01-6800-00 CPU defekt STC89C516 00-89C516ED-00 X &... -
Seite 16: Ilda Ansteuerung
Bedienungsanleitung: PL-2000RGB Seite 16 von 17 ILDA Ansteuerung -5 bis +5V -5 bis +5V Intensität/Blanking 0V bis +2,5V Interlock A Verbunden mit Pin 17 im QM 2000 Rot+ -0 bis +2,5V Grün+ -0 bis +2,5V Blau+ -0 bis +2,5V Dunkelblau+ -0 bis +2,5V Gelb+ -0 bis +2,5V... -
Seite 17: Konformitätserklärung
Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus unerlässlich und muss nach den Richtlinien der VDE 0837 und korrespondierender Unfallverhütungsvorschrift VBG 93 vorgenommen werden. Diese Erklärung wird abgegeben für den Hersteller Laserworld (Switzerland) AG Oberstrasse 1 8274 Tägerwilen SCHWEIZ Vertretungsberechtigte Personen: Verwaltungsrätin Rhea Gössel...
