Manual / Bedienungsanleitung /
Mode d´emploi

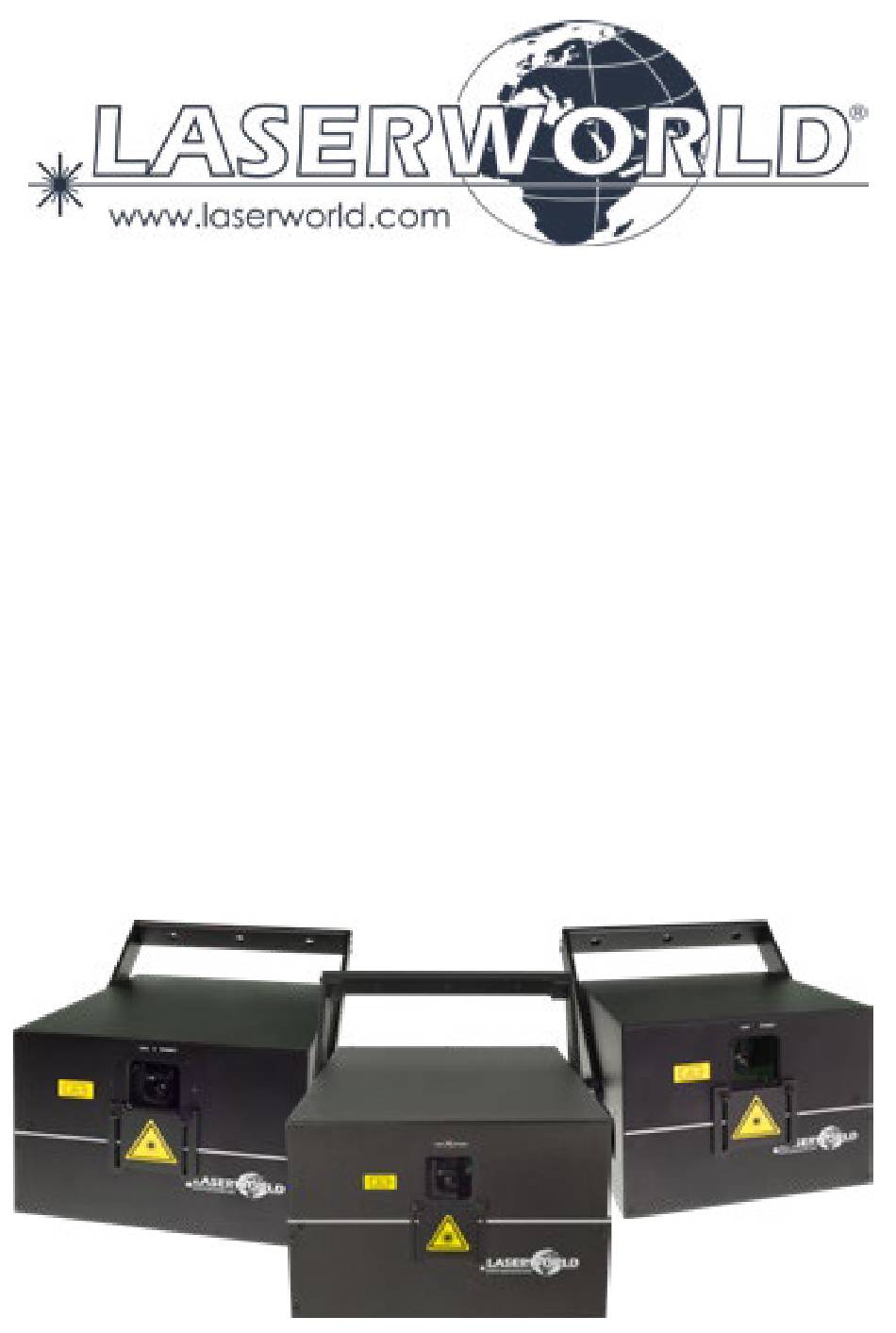

Laserworld Purelight Series
PL-6000RGB (FB4) | PL-10.000RGB (FB4)
PL-20.000RGB (FB4) | PL-30.000RGB (FB4)
PL-6000G (FB4) | PL-12.000G (FB4)
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice
d'utilisation!
English
Deutsch
Français
11/2018
Werbung
Verwandte Anleitungen für Laserworld Purelight PL-30.000RGB
Inhaltszusammenfassung für Laserworld Purelight PL-30.000RGB
- Seite 1 Manual / Bedienungsanleitung / Mode d´emploi Laserworld Purelight Series PL-6000RGB (FB4) | PL-10.000RGB (FB4) PL-20.000RGB (FB4) | PL-30.000RGB (FB4) PL-6000G (FB4) | PL-12.000G (FB4) Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice...
- Seite 2 Due to continual product developments and technical improvements, Laserworld (Switzer- land) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
- Seite 13 Manual: Laserworld Purelight Series Deutsch Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 13 / 37...
- Seite 14 Manual: Laserworld Purelight Series Deutsch 1. Lieferumfang & Hinweise Bitte den Lieferumfang zunächst auf Vollständigkeit und eventuelle Beschädigungen prüfen. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Powercon Stromkabel 1 x Interlock-Stecker 1 x Bedienungsanleitung 1 x Schlüssel (für den Schlüsselschalter) 2.
- Seite 15 Manual: Laserworld Purelight Series Deutsch 11. Benutzen Sie niemals Dimmer-, Funk- 13. Stellen Sie auch sicher, dass das Gerät oder andere elektronisch gesteuerten nicht zu heiß wird und dass es nicht dem Steckdosen! Falls möglich benutzen Sie Strahl von Scheinwerfern ausgesetzt wird...
- Seite 16 Manual: Laserworld Purelight Series Deutsch Gewährleistung. Schäden am Gerät, fahr des Überhitzens droht und jegliche die durch unsachgemäßer Handha- Gewährleistung erlischt. Bitte wenden Sie bung, Nichtbeachtung der Sicher- sich an qualifizierte Fachpersonen. heits-, Pflege- und Wartungshinweise • Durch das Entfernen des Garantiela- entstehen besteht kein Gewährleis-...
- Seite 17 Manual: Laserworld Purelight Series Deutsch Laseremission LED Laserworld Purelight Laseraustritts- Single Color fenster Einstellbarer Strahlfang RJ45 für Interlock X/Y Spiegelung Netzschalter ILDA Ausgang ILDA Eingang Schlüsselschalter Anschluss für die Stromversorgung Stromausgang Scan Safety Netzsicherung Öse zur Befestigung eines Sicherheitsfangseils page 17 / 37...
- Seite 18 Manual: Laserworld Purelight Series Deutsch Laseremission LED Laserworld Purelight PL-6.000GB PL-10.000RGB Laseraustritts- fenster Einstellbarer Strahlfang Potis für die RJ45 für Interlock Farbeinstellung X/Y Spiegelung ILDA Ausgang Netzschalter ILDA Eingang Anschluss für die Stromversorgung Schlüsselschalter Stromausgang Scan Safety Öse zur Befestigung...
- Seite 19 Manual: Laserworld Purelight Series Deutsch Laserworld Purelight Laseremission LED PL-20.000RGB PL-30.000RGB Laseraustritts- fenster Einstellbarer Strahlfang Potis für die Netzsicherung Farbeinstellung Netzschalter RJ45 für Interlock X/Y Spiegelung Schlüsselschalter Anschluss für die Stromversorgung ILDA Ausgang Öse zur Befesti- gung eines Sicherheitsfang- seils...
- Seite 20 Schnittstelle. Verwenden Sie die ILDA-in-Schnittstelle und verbinden Sie diese mit einem ILDA-Kabel über ein kompatibles Interface mit einem Computer. Nun kann der Laser über die zuvor installierte Showlasersoftware (z.B. Laserworld Showeditor) angesteuert werden. Die ILDA-through-Schnittstelle ist dafür gedacht, die Signale, die das Gerät über die ILDA-in-Schnittstelle empfängt, an ein weiteres Gerät zu übertragen.
- Seite 21 Manual: Laserworld Purelight Series Deutsch 8. Voreingestellte Safety Funktion Dieses Gerät besitzt ein integriertes Scan Fail Safety (SFS). Ist das Scan Fail Safety aktiv (on), wird ein einzelner Single Beam verhindert. Wird das Scan Fail Safety deaktiviert (off ), müssen die geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw.
- Seite 22 Manual: Laserworld Purelight Series 10. Version FB4 - mit Pangolin FB4 Deutsch In der FB4 Version kann der Purelight Showlaser durch ein eingebautes FB4 Interface per LAN (Netzwerkkabel) oder ILDA-Kabel angesteuert werden. Es ist möglich entweder das LAN Kabel direkt von der PC ( Laptop / Tablet ) zum Interface verbinden, oder ein bestehendes Netzwerk nutzen.
- Seite 23 Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
- Seite 36 Manual: Laserworld Purelight Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Diode (red / green / blue) Laserquellen: Diode (rot / grün / blau) Sources laser: diode (rouge / vert / bleu) Laser class: Laserklasse: Classe laser Scanner: 35 kpps@8°...
- Seite 37 Manual: Laserworld Purelight Series page 37 / 37...
