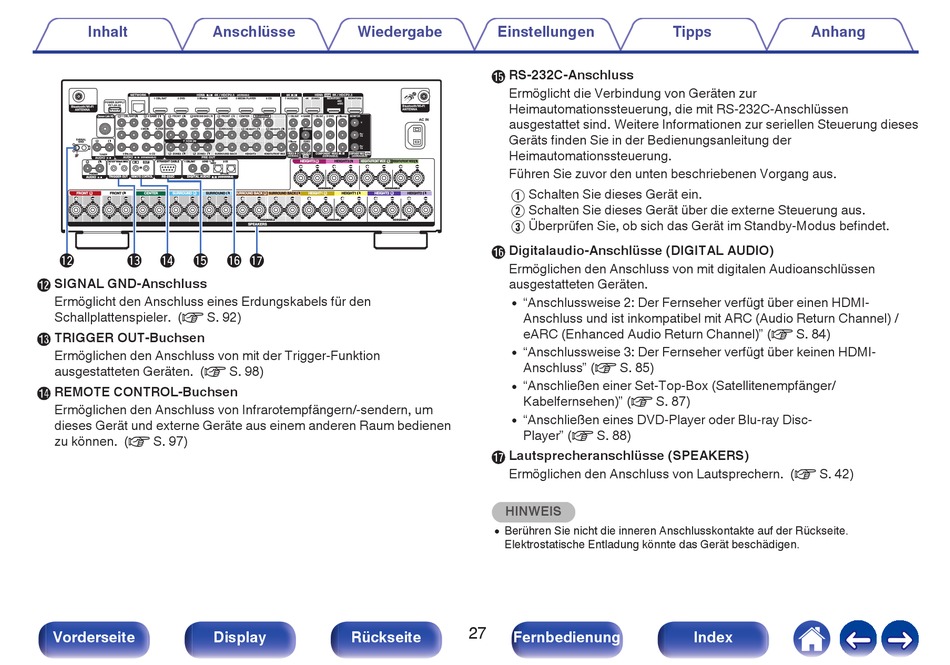

Denon AVC-X8500HA Bedienungsanleitung Seite 27

Inhalt Anschlüsse
DC12V 150mA MAX. STRAIGHT CABLE 1 CBL/SAT 2 DVD 1 TV
AUDIO
1 2
PHONO
COAXIAL
AUDIO TRIGGER OUT REMOTE CONTROL RS-232C DIGITAL AUDIO (ASSIGNABLE)
FRONT FRONT CENTER SURROUND SURROUND
Q2 Q3 Q4 Q5
L SIGNAL GND-Anschluss
Ermöglicht den Anschluss eines Erdungskabels für den
Schallplattenspieler. (v S. 92)
M TRIGGER OUT-Buchsen
Ermöglichen den Anschluss von mit der Trigger-Funktion
ausgestatteten Geräten. (v S. 98)
N REMOTE CONTROL-Buchsen
Ermöglichen den Anschluss von Infrarotempfängern/-sendern, um
dieses Gerät und externe Geräte aus einem anderen Raum bedienen
zu können. (v S. 97)
Vorderseite Display
Wiedergabe
HEIGHT3 HEIGHT3 HEIGHT4/FRONT WIDE HEIGHT4/FRONT WIDE
2 CD
OPTICAL
ASSIGNABLE ASSIGNABLE
SURROUND BACK SURROUND BACK HEIGHT1 HEIGHT1 HEIGHT2
ASSIGNABLE ASSIGNABLE ASSIGNABLE
SPEAKERS
Q6 Q7
Rückseite
Einstellungen
O RS-232C-Anschluss
Ermöglicht die Verbindung von Geräten zur
Heimautomationssteuerung, die mit RS-232C-Anschlüssen
ausgestattet sind. Weitere Informationen zur seriellen Steuerung dieses
Geräts finden Sie in der Bedienungsanleitung der
Heimautomationssteuerung.
Führen Sie zuvor den unten beschriebenen Vorgang aus.
A Schalten Sie dieses Gerät ein.
HEIGHT2
B Schalten Sie dieses Gerät über die externe Steuerung aus.
C Überprüfen Sie, ob sich das Gerät im Standby-Modus befindet.
P Digitalaudio-Anschlüsse (DIGITAL AUDIO)
Ermöglichen den Anschluss von mit digitalen Audioanschlüssen
ausgestatteten Geräten.
"Anschlussweise 2: Der Fernseher verfügt über einen HDMI-
0
Anschluss und ist inkompatibel mit ARC (Audio Return Channel) /
eARC (Enhanced Audio Return Channel)" (v S. 84)
"Anschlussweise 3: Der Fernseher verfügt über keinen HDMI-
0
Anschluss" (v S. 85)
"Anschließen einer Set-Top-Box (Satellitenempfänger/
0
Kabelfernsehen)" (v S. 87)
"Anschließen eines DVD-Player oder Blu-ray Disc-
0
Player" (v S. 88)
Q Lautsprecheranschlüsse (SPEAKERS)
Ermöglichen den Anschluss von Lautsprechern. (v S. 42)
HINWEIS
0 Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite.
Elektrostatische Entladung könnte das Gerät beschädigen.
