Inhalt Anschlüsse
q w e t r y
STRAIGHT CABLE 1 TV
DC12V 150mA MAX. 1 CBL/SAT 2 DVD
AUDIO
1 2
PHONO COAXIAL
AUDIO TRIGGER OUT REMOTE CONTROL RS-232C DIGITAL AUDIO
(ASSIGNABLE)
FRONT FRONT CENTER SURROUND SURROUND

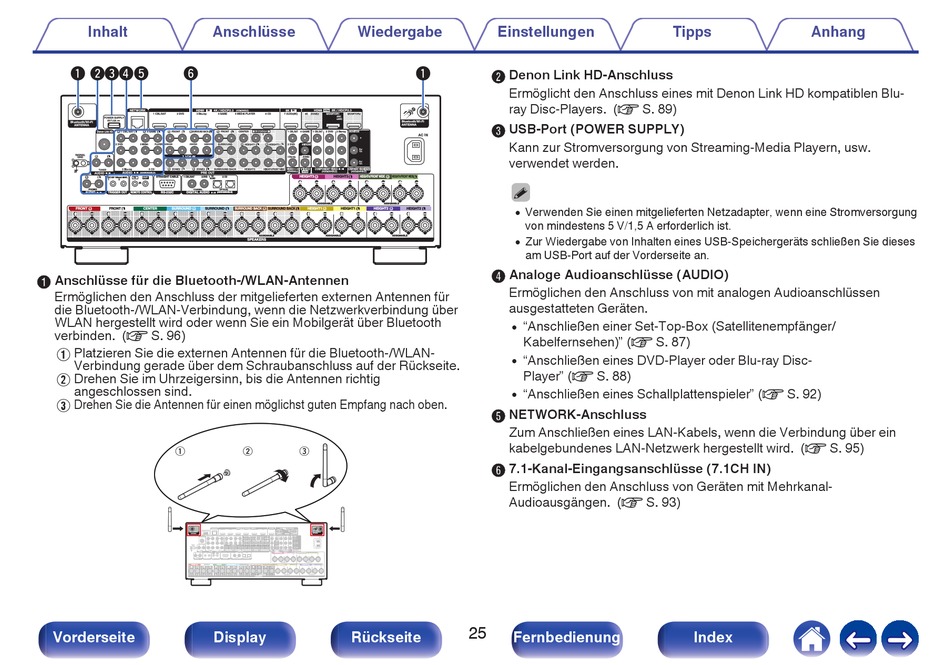

A Anschlüsse für die Bluetooth-/WLAN-Antennen
Ermöglichen den Anschluss der mitgelieferten externen Antennen für
die Bluetooth-/WLAN-Verbindung, wenn die Netzwerkverbindung über
WLAN hergestellt wird oder wenn Sie ein Mobilgerät über Bluetooth
verbinden. (v S. 96)
A Platzieren Sie die externen Antennen für die Bluetooth-/WLAN-
Verbindung gerade über dem Schraubanschluss auf der Rückseite.
B Drehen Sie im Uhrzeigersinn, bis die Antennen richtig
angeschlossen sind.
C Drehen Sie die Antennen für einen möglichst guten Empfang nach oben.
q
Bluetooth/Wi-Fi
ANTENNA
DC12V 150mA MAX.
1 2
PHONO
AUDIO TRIGGER OUT REMOTE CONTROL
FRONT FRONT CENTER
Vorderseite Display
Wiedergabe
HEIGHT3 HEIGHT3 HEIGHT4/FRONT WIDE HEIGHT4/FRONT WIDE
2 CD
OPTICAL
ASSIGNABLE ASSIGNABLE
SURROUND BACK SURROUND BACK HEIGHT1 HEIGHT1 HEIGHT2
ASSIGNABLE ASSIGNABLE ASSIGNABLE
SPEAKERS
w e
Bluetooth/Wi-Fi
ANTENNA
1 TV HEIGHT3 HEIGHT3 HEIGHT4/FRONT WIDE HEIGHT4/FRONT WIDE
STRAIGHT CABLE 1 CBL/SAT 2 DVD AUDIO 2 CD
COAXIAL OPTICAL
RS-232C DIGITAL AUDIO (ASSIGNABLE)
ASSIGNABLE ASSIGNABLE
SURROUND SURROUND SURROUND BACK SURROUND BACK HEIGHT1 HEIGHT1 HEIGHT2 HEIGHT2
ASSIGNABLE ASSIGNABLE ASSIGNABLE
SPEAKERS
Rückseite
Einstellungen
q

B Denon Link HD-Anschluss

Ermöglicht den Anschluss eines mit Denon Link HD kompatiblen Blu-
ray Disc-Players. (v S. 89)
C USB-Port (POWER SUPPLY)
Kann zur Stromversorgung von Streaming-Media Playern, usw.
verwendet werden.
0 Verwenden Sie einen mitgelieferten Netzadapter, wenn eine Stromversorgung
HEIGHT2
von mindestens 5 V/1,5 A erforderlich ist.
0 Zur Wiedergabe von Inhalten eines USB-Speichergeräts schließen Sie dieses
am USB-Port auf der Vorderseite an.
D Analoge Audioanschlüsse (AUDIO)
Ermöglichen den Anschluss von mit analogen Audioanschlüssen
ausgestatteten Geräten.
"Anschließen einer Set-Top-Box (Satellitenempfänger/
0
Kabelfernsehen)" (v S. 87)
"Anschließen eines DVD-Player oder Blu-ray Disc-
0
Player" (v S. 88)
"Anschließen eines Schallplattenspieler" (v S. 92)
0
E NETWORK-Anschluss
Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein
kabelgebundenes LAN-Netzwerk hergestellt wird. (v S. 95)
F 7.1-Kanal-Eingangsanschlüsse (7.1CH IN)
Ermöglichen den Anschluss von Geräten mit Mehrkanal-
Audioausgängen. (v S. 93)
25
