Anschlüsse

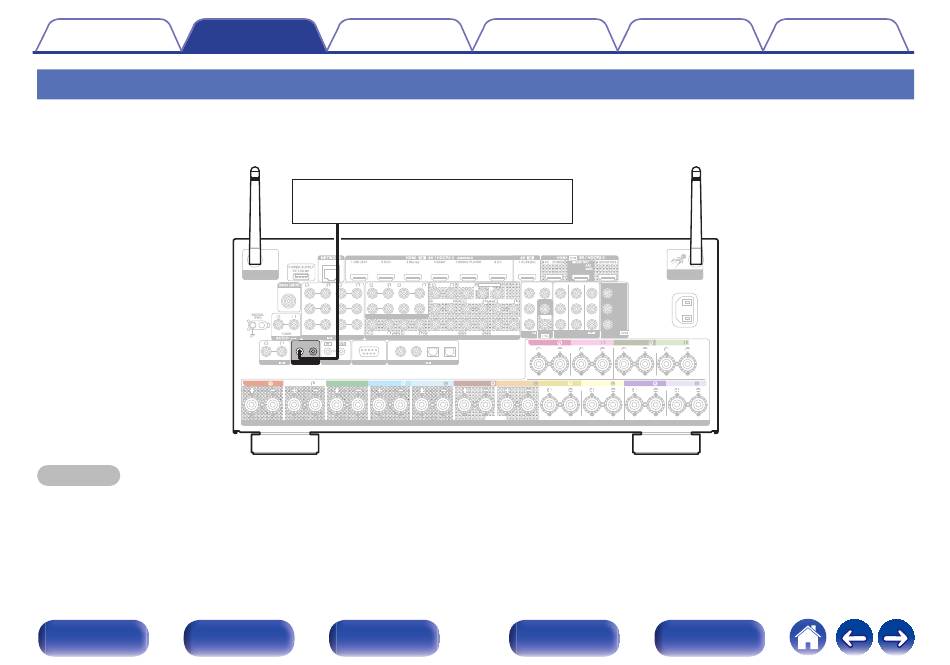

TRIGGER OUT-Buchse
Wenn ein Gerät mit TRIGGER IN-Buchsen angeschlossen ist, lässt sich die Einschalt-/Standby-Funktion des jeweiligen Geräts über dieses Gerät durch
die Gerätekopplung betätigen.
Über die TRIGGER OUT-Buchse kann ein elektrisches Signal mit maximal 12 V DC /150 mA zur Verfügung gestellt werden.
HINWEIS
0 Verwenden Sie für den Anschluss an die TRIGGER OUT-Buchsen ein Monokabel mit Mini-Stecker. Verwenden Sie kein Stereokabel mit Mini-Stecker.
0 Bei einem Kurzschluss oder wenn die erforderlichen Trigger-Eingangswerte des angeschlossenen Geräts größer als 12 V DC/150 mA sind, kann die TRIGGER OUT-Buchse
nicht genutzt werden. Schalten Sie das Gerät in diesem Fall ab, und trennen Sie es vom Anschluss.
Vorderseite
Display
Wiedergabe
Mit 12 V Gleichstrom/150 mA trigger-kompatibles Gerät
Bluetooth/Wi-Fi
ANTENNA
1 CBL/SAT
4 GAME
FRONT
SURROUND BACK
2 DVD
5 MEDIA
PLAYER
SURROUND
CENTER
SUBWOOFER
7.1CH IN
3 Blu-ray
6 CD
ZONE2
ZONE3
AUDIO
(ASSIGNABLE)
PRE OUT
1 TV
DC12V 150mA MAX.
STRAIGHT CABLE
1 CBL/SAT
2 DVD
AUDIO
1
2
PHONO
COAXIAL
AUDIO
TRIGGER OUT
REMOTE CONTROL
RS-232C
DIGITAL AUDIO
FRONT
FRONT
CENTER
SURROUND
SURROUND
Rückseite
Einstellungen
FRONT
CENTER
SUBWOOFER
1 CBL/SAT
4 GAME
1 CBL/SAT
2 DVD
3 Blu-ray
MONITOR
1
2
SURROUND
HEIGHT1
HEIGHT3
2 DVD
MONITOR/ZONE3
3 Blu-ray
ZONE2
SURROUND BACK
HEIGHT2
HEIGHT4/FRONT WIDE
VIDEO
VIDEO
COMPONENT VIDEO
COMPONENT VIDEO
(ASSIGNABLE)
(ASSIGNABLE)
(ASSIGNABLE)
HEIGHT3
HEIGHT3
2 CD
OPTICAL
(ASSIGNABLE)
ASSIGNABLE
SURROUND BACK
SURROUND BACK
HEIGHT1
HEIGHT1
ASSIGNABLE
ASSIGNABLE
SPEAKERS
98
Fernbedienung
Tipps
Bluetooth/Wi-Fi
ANTENNA
AC IN
Y
P
/
B
C
B
P
/
R
C
R
HEIGHT4/FRONT WIDE
HEIGHT4/FRONT WIDE
ASSIGNABLE
HEIGHT2
HEIGHT2
ASSIGNABLE
Index
Anhang
