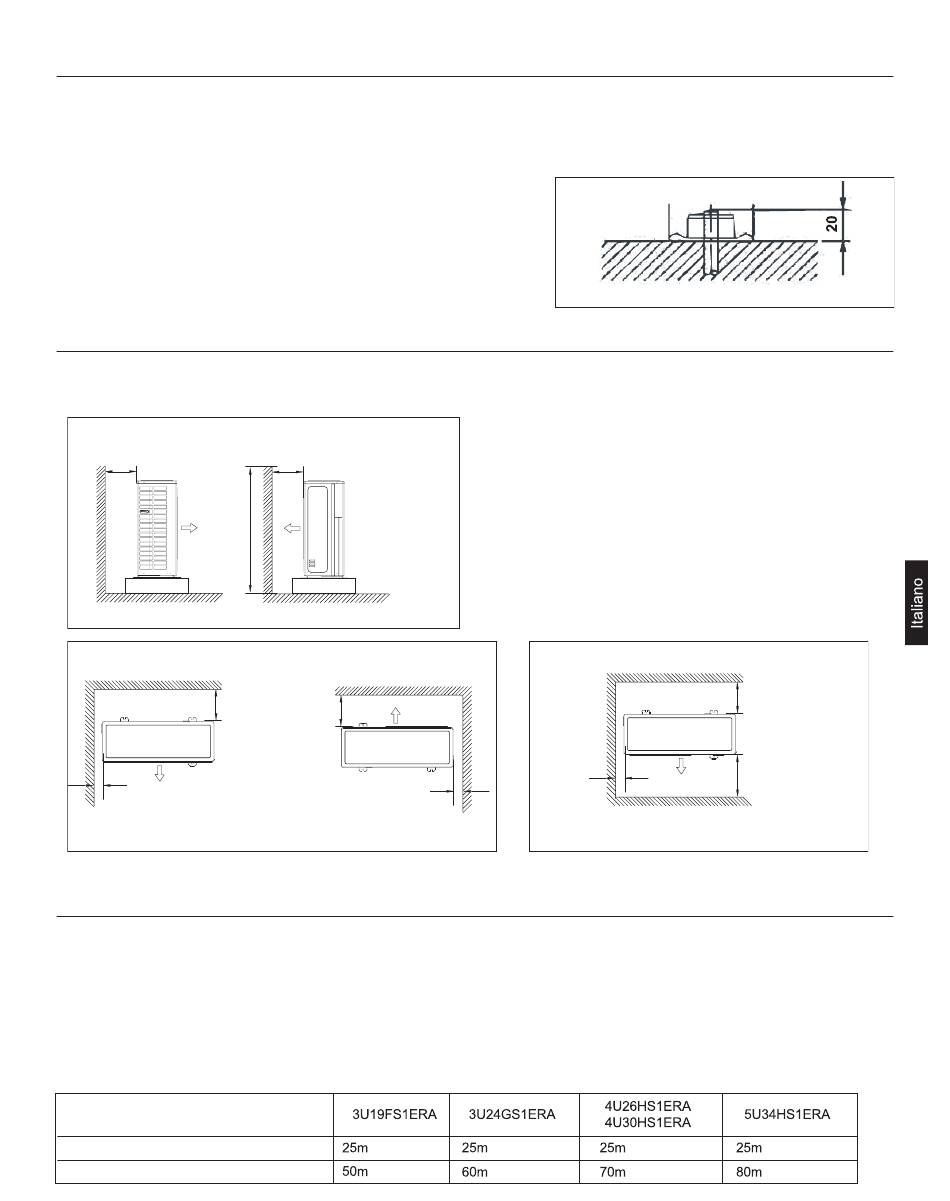

Precauzioni per l'installazione

• Controllare la forza ed il livello del luogo d'installazione in modo che l'unità non provochi vibrazioni o rumori dopo l'istallazione.
• Facendo riferimento al diagramma d'installazione, fissare in sicurezza l'unità usando dei bulloni. (Preparare quattro bulloni M�� o
M10, dadi e rondelle che sono disponibili sul mercato.)
• Si consiglia di stringere i bulloni finch�� la loro lunghezza si riduce a �0 mm dalla superficie della base.
Linee guida per l'installazione dell'unità esterna
• Attenersi alle istruzioni che seguono quando una parete o altro ostacolo è di fronte alla resa o allo scarico dell'aria dell'unità.
• Per tutti i modelli d'installazione che seguono, l'altezza della parete sul lato dello scarico dell'aria deve essere di 1.200 mm o
meno.
Muro rivolto su un lato
Più di 50
1200 o
inferiore
Veduta laterale
Muro rivolto su due lati
Più di
100
Più di
100

Limitazioni per l'installazione

1. Precauzioni per l'installazione
• Controllare la forza ed il livello del luogo d'installazione in modo che l'unità non provochi vibrazioni o rumori dopo l'istallazione.
• Facendo riferimento al diagramma d'installazione, fissare in sicurezza l'unità usando dei bulloni.
• Si consiglia di stringere i bulloni finch�� la loro lunghezza si riduce a �0 mm dalla superficie della base.
2. Selezione del luogo d'installazione per le unità interne
• Di seguito sono indicate la lunghezza massima consentita del tubo del refrigerante e l'altezza massima consentita tra l'unità
esterna e le unità interne. (Più corto è il tubo del refrigerante, migliori sono le prestazioni. Collegare in modo che il tubo sia il più
corto possibile. La lunghezza minima consentita per stanza è di 3 m)
Classe di capacità dell'unità esterna
Tubi a ciascuna unità interna
Lunghezza totale dei tubi tra tutte le unità
Più di 300
Più di
300
Più di
50
Veduta laterale
al massimo
al massimo
�
Muro su tre lati
Più di 50
Veduta laterale
al massimo al massimo
al massimo al massimo
�� o �� o
Più di 150
Più di 300
al massimo
al massimo
