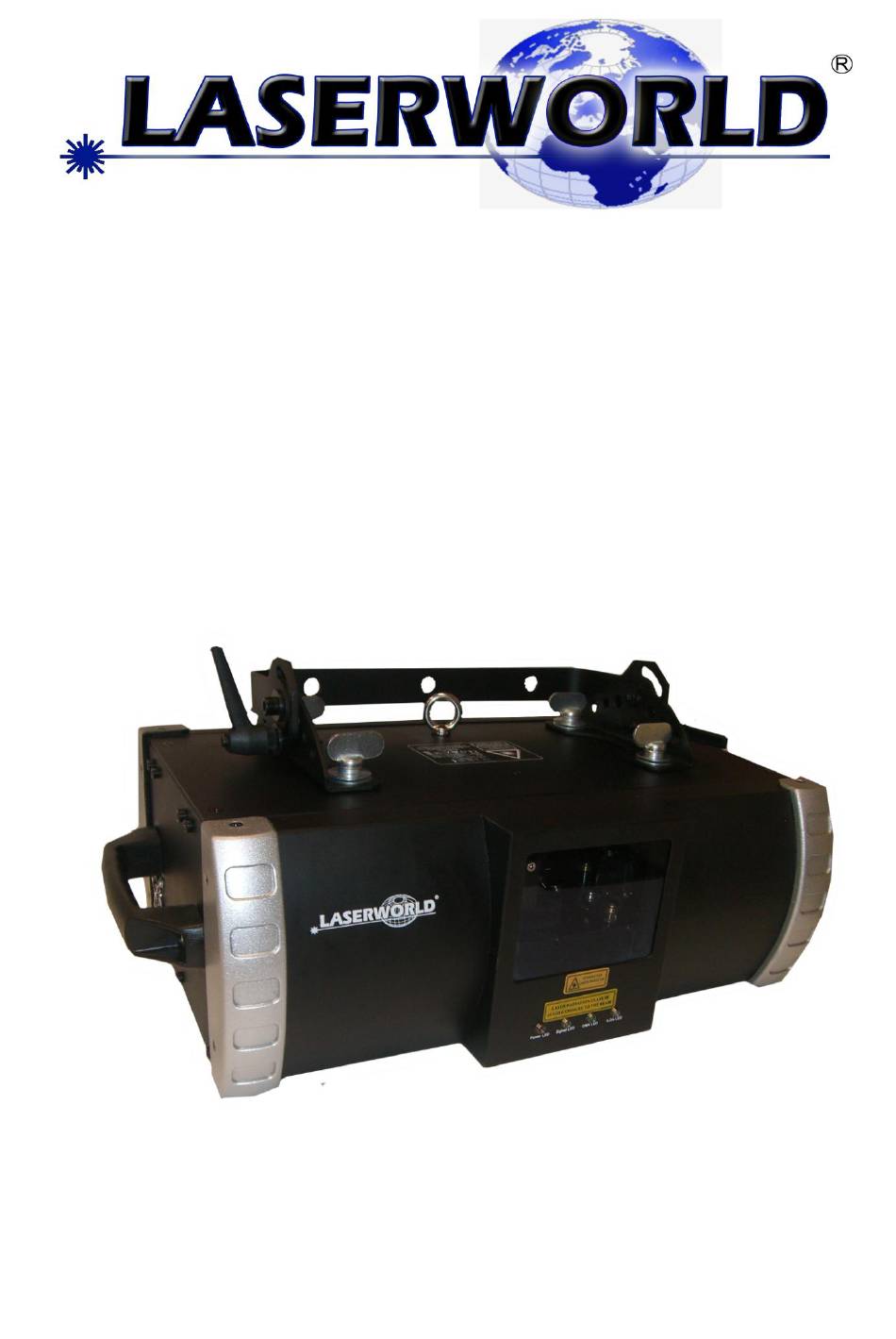

- Seite 1 Pro-600R-658 Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung: Pro-600R-658 Seite 2 von 16 Inhaltsübersicht Seite Hinweise zur Inbetriebnahme Warnhinweise Inbetriebnahme Abmessungen Austausch der Scanner Verstellbarer Spiegel Halter Gerätekonfiguration Gerätebetrieb Steuerung über Computersoftware Steuerung über DMX Reinigung Technische Daten Technisches Diagram Fehlersuche Fehlerbehebung ILDA Ansteuerung Konformitätserklärung Lieferumfang Bitte prüfen Sie, ob Sie wirklich alle Teile erhalten haben und ob diese von der Lieferung unbeschädigt sind. -
Seite 3: Hinweise Zur Inbetriebnahme
Bedienungsanleitung: Pro-600R-658 Seite 3 von 16 Hinweise zur Inbetriebnahme: 1. Bitte stellen Sie sicher, dass die auf dem Gerät angegebene Spannung der entspricht, mit der Sie es betreiben wollen, bevor Sie den Laser in Betrieb nehmen. 2. Der Laser darf nur von technisch versiertem Fachpersonal gemäß den im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden. -
Seite 4: Inbetriebnahme
Bedienungsanleitung: Pro-600R-658 Seite 4 von 16 10. Das Gerät bzw. das Stromkabel nie mit nassen Händen anfassen! 11. Der Sicherheitsabstand zwischen Gerät und Publikum muss eingehalten werden. Beachten Sie hierzu Ihre lokalen Sicherheitsvorschriften! 12. Öffnen Sie das Gehäuse nicht eigenmächtig: Es gibt keine Teile, die vom Benutzer selbst repariert werden könnten. -
Seite 5: Abmessungen
Bedienungsanleitung: Pro-600R-658 Seite 5 von 16 Abmessungen Stand: 01/2008... -
Seite 6: Austausch Der Scanner
Bedienungsanleitung: Pro-600R-658 Seite 6 von 16 Austausch der Scanner Vorgehensweise: 1. Schrauben Sie die UK M6 Schraube heraus und ziehen den Signalstecker ab. 2. Bauen Sie alle M4 x 10 Schrauben für die X, Y Scannereinfassung auseinander, so dass der Scannmotor heraus genommen werden kann, drehen Sie ihn gegebenenfalls, um den Scanwinkel zu justieren. -
Seite 7: Verstellbarer Spiegel Halter
Bedienungsanleitung: Pro-600R-658 Seite 7 von 16 Verstellbarer Spiegel Halter Vorgehensweise: 1. Lösen Sie die Klemmschraube von X,Y und stellen Sie dann die Spiegeleinfassung auf die passende Position durch Verändern der Schrauben von X,Y. 2. Richten Sie die Schraube Z gleichzeitig aus. 3. -
Seite 8: Gerätekonfiguration
Bedienungsanleitung: Pro-600R-658 Seite 8 von 16 Gerätekonfiguration: Strom LED: Eingangsspannung normal, wenn LED an Signal LED: Display PCB ist in Ordnung, wenn LED an. Wenn LED aus, PCB Display defekt. DMX LED: Wenn LED an, dann ist DMX512 Eingang da, wenn LED aus, dann kein DMX512 Eingang. ILDA LED: Wenn LED an, dann ist ILDA Signal verbunden, andererseits nicht. -
Seite 9: Gerätebetrieb
Bedienungsanleitung: Pro-600R-658 Seite 9 von 16 Gerätebetrieb Funktionsweise des Bedienpults: MODE: Arbeitsmodus auswählen oder zurück zum oberen Menü ENTER: bestätigen Sie die Einstellung oder gehen Sie zum unteren Menü UP: Erhöht den DMX-Adress-Wert DOWN: Verringert den DMX-Adress-Wert Einstellung vom Programmmodus (inkl. -
Seite 10: Steuerung Über Computersoftware
Bedienungsanleitung: Pro-600R-658 Seite 10 von 16 Steuerung über Computersoftware Das Gehäuse hat einen Schalter um den Steuermodus auszuwählen – per Computer oder integriertem Programm. Das Gehäuse hat einen ILDA DB 25 Schalter, so dass eine Ansteuerung über die Computersoftware möglich ist. Wenn am ILDA DB25F Eingang ein QM2000 oder USB Interface angeschlossen ist, wird die Lampe durch die auf den Computer installierte Software gesteuert. -
Seite 11: Steuerung Über Dmx
Bedienungsanleitung: Pro-600R-658 Seite 11 von 16 Steuerung über DMX Der Laser hat 14 Betriebskanäle (internationaler Standard DMX 512 Signal). Belegung der Kanäle: Kanal DMX512 Wert Funktion 0~63 Automatischer Musikmodus (Kanal 1&2 gültig) 64~127 Automodus (Kanal 1&2 gültig) Steuermodus 128~191 Musikeingangs Modus (alle Kanäle gültig) 192~255 Mannle-Eingangs Modus (alle Kanäle gültig) 0~63... -
Seite 12: Reinigung
Bedienungsanleitung: Pro-600R-658 Seite 12 von 16 Reinigung Reinigen Sie das Gerät regelmäßig, um seine lange Lebensdauer zu erhalten. Trennen Sie dazu das Gerät unbedingt zuvor vom Netz! Schauen Sie niemals direkt in den Laserstrahl! Verwenden Sie zur Reinigung klares Leitungswasser und ein weiches Tuch. -
Seite 13: Technisches Diagram
Bedienungsanleitung: Pro-600R-658 Seite 13 von 16 Technisches Diagramm Stand: 01/2008... -
Seite 14: Fehlersuche
Bedienungsanleitung: Pro-600R-658 Seite 14 von 16 Fehlersuche Situation Grund Fehlerhaftes Teil Teile Nummer Kein Strom für den Motor Sicherung defekt Sicherung 09-00-2001-01 Stromversorgung defekt +-24V 16-03-0039-00 MIC defekt 16-03-0001-00 Steuerung PCB defekt Steuerung PCB 26-2A-LT12V2-00 Kein Rückmeldung bei Potentiometer defekt Potentiometer 04-03-0104-01 Musik... -
Seite 15: Ilda Ansteuerung
Bedienungsanleitung: Pro-600R-658 Seite 15 von 16 ILDA Ansteuerung -5 bis +5V -5 bis +5V Intensität/Blanking 0V bis +2,5V Interlock A Verbunden mit Pin 17 im QM 2000 Rot+ -0 bis +2,5V Grün+ -0 bis +2,5V Blau+ -0 bis +2,5V Dunkelblau+ -0 bis +2,5V Gelb+ -0 bis +2,5V... -
Seite 16: Konformitätserklärung
Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus unerlässlich und muss nach den Richtlinien der VDE 0837 und korrespondierender Unfallverhütungsvorschrift VBG 93 vorgenommen werden. Diese Erklärung wird abgegeben für den Hersteller Laserworld (Switzerland) AG Oberstrasse 1 8274 Tägerwilen SCHWEIZ Vertretungsberechtigte Personen: Verwaltungsrätin Rhea Gössel...
