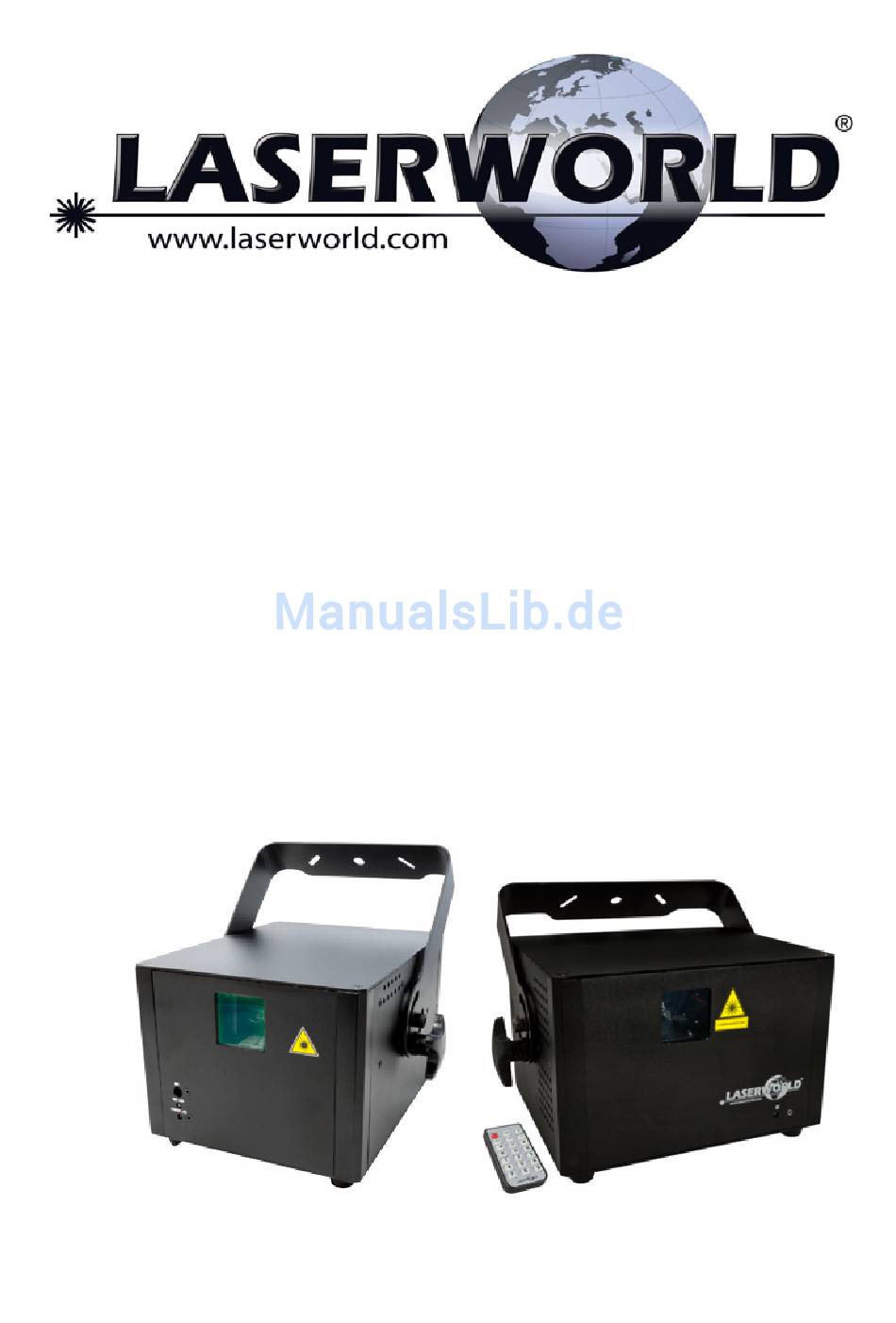

Manual / Bedienungsanleitung /
Mode d´emploi
Proline Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
08/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Laserworld Proline Serie

Inhaltszusammenfassung für Laserworld Proline Serie

  • Seite 1 Manual / Bedienungsanleitung / Mode d´emploi Proline Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English Deutsch...
  • Seite 2 Due to continual product developments and technical improvements, Laserworld (Switzer- land) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.

  • Seite 3: Inhaltsverzeichnis

    Manual: Laserworld Proline Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 37...

  • Seite 4: Product And Package Contents

    Manual: Laserworld Proline Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock connector 1 x power cable 2 x keys (for key switch)

  • Seite 5: Working On The Device

    Manual: Laserworld Proline Series 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately.

  • Seite 6: Warnings And Other Notices On The Device

    Manual: Laserworld Proline Series • Removal of the warranty label as well • Please ensure the fans and heatsinks are clear from dust and debris otherwise the as damages to the device caused by improper handling, neglect of the sa- risk of overheating may occur.

  • Seite 7: Device Connections

    Manual: Laserworld Proline Series 7. Device connections - PRO-700RGB, PRO-1300RGB, PRO-400G, PRO-1000G Front side laser outlet microphone for sound to light operation microphone activated power LED Rear side microphone sensitivity controller loop for safety cord On/Off switch DMX in power...
  • Seite 8 Manual: Laserworld Proline Series 7. Device connections - PRO-800RGB, PRO-1600RGB Front side laser outlet IR receiver Rear side loop for Power safety cord key switch button power DMX in connection DMX out ILDA in Scan safety switch ILDA out microphone...

  • Seite 9: Operation

    Manual: Laserworld Proline Series 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it „ON“ Press „ON“ to switch the device on Please make sure, that the Interlock adapter is inserted.
  • Seite 10 Manual: Laserworld Proline Series Channel Value Function 1 - modes 0-63 Sound mode (only in conjunction with Channel 2) 64-127 automatic mode (only in conjunction with Channel 2) 128-191 manual sound mode (only in conjunction with Channel 2 + 3)
  • Seite 11 Manual: Laserworld Proline Series Channel Value Function 10 - zoom 0 - 85 positive automatic zoom with increasing speed 86 - 170 negative automatic zoom with increasing speed 171 - 255 positive / negative automatic zoom with incre- asing speed...
  • Seite 12 Manual: Laserworld Proline Series Master projector DMX cable Slave projector Choose stand-alo- DMX setting at the slave projector: ne or sound-to- lightmode at the master projector (see above) ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. Use a laser control software, e.g.

  • Seite 13: Final Statement

    Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website.
  • Seite 14 Manual: Laserworld Proline Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 14 / 37...

  • Seite 15: Lieferumfang & Hinweise

    Manual: Laserworld Proline Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Stecker 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für den Schlüsselschalter...

  • Seite 16: Sicherheitshinweise Für Arbeiten Am Gerät

    Manual: Laserworld Proline Series 9. Bei einer Festinstallation an Wand, Decke den Laser nicht zusammen mit anderen o.ä., sichern Sie den Laser zusätzllich mit großen elektrischen Verbrauchern (ins- einem Sicherheitsfangseil. Das Fangseil besondere Nebelmaschinen) auf dersel- sollte mindestens dem 10-fachen Ge- ben Leitung/Phase! wicht des Geräts standhalten können.
  • Seite 17 • Die Geräte der Ecoline, Evolution, Club Standort platzieren. und Proline Serie sind nicht für professio- Halten Sie das Gerät trocken und nellen Einsatz konzipiert. Sie sollten nach schützen Sie es vor Nässe, Regen und etwa einer Stunde Betrieb für ca. 15 Mi- Spritzwasser.

  • Seite 18: Geräteanschlüsse & Bedienelemente

    Manual: Laserworld Proline Series 7. Geräteanschlüsse & Bedienelemente - PRO-700RGB, PRO-1300RGB, PRO-400G, PRO-1000G Vorderseite Laseraustrittsfenster Mikrofon für den Musikmodus Statusanzeige Mikrofon Statusanzeige Stromversorgung Rückseite Einstellung der Öse zur Sicherung an ei- Mikrofonsensitivität nem Sicherheitsfangseil An- / Ausschalter Stromversorgung DMX Eingang...
  • Seite 19 Manual: Laserworld Proline Series Geräteanschlüsse & Bedienelemente - PRO-800RGB, PRO-1600RGB Vorderseite Laseraustritts- fenster IR-Empfänger Rückseite Öse zur Siche- rung an einem Sicherheitsfang- An-/Aus- seil Schlüsselschalter Lüfter Knopf DMX Eingang Stromversorgung DMX Ausgang ILDA Eingang Scan Safety Schalter ILDA Ausgang SD-Karte Mikrofon für...

  • Seite 20: Bedienung

    Manual: Laserworld Proline Series 8. Bedienung Zunächst das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung verbinden Den Schlüssel in den Schlüsselschalter stecken und auf „ON“ drehen. Durch Drücken des An- / Ausschalters auf „ON“ wird das Gerät eingeschaltet Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Das Gerät befindet sich im Automatik-Modus:...
  • Seite 21 Manual: Laserworld Proline Series Der Laser hat 13 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu achten, dass entsprechend 12 Kanäle hinter der Startadresse nicht für andere DMX- Geräte belegt werden. Kanal Wert Funktion 1 - Modus 0-63...
  • Seite 22 Manual: Laserworld Proline Series Kanal Wert Funktion 8 - Rotation um 0 - 127 manuelle Rotation Y-Achse 128 - 255 automatische Rotation mit zunehmender Geschwindigkeit 9 - Kreisbewegung 0 - 127 manuelle Rotation 128 - 191 automatische Rotation im Uhrzeigersinn mit zuneh-...
  • Seite 23 Manual: Laserworld Proline Series Betrieb im ILDA-Modus: Um die Grating-Effekte im ILDA-Modus nutzen zu können, muss zusätzlich auch die DMX-Steuerung eingesetzt werden. Genauere Angaben zur DMX-Adressierung finden Sie unter §7.7. Master-Slave-Modus: Um Daisy Chain bzw. den Master-Slave-Modus nutzen zu können, müssen zwei (oder mehr) Laserprojektoren derselben Serie über DMX-Kable miteinander ver bunden...

  • Seite 24: Abschließende Erklärung

    Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler und halten Sie sich über unsere Webseite www.laserworld.com auf dem Laufenden. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
  • Seite 25 Manual: Laserworld Proline Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Descriptions, Comment brancher l’appareil - connectiques...

  • Seite 26: Contenu Et Informations

    5. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.

  • Seite 27: Instructions De Sécurité Pour Le Travail Avec L'appareil

    Manual: Laserworld Proline Series 8. Gardez au minimum un espace de 15cm 11. N’utilisez jamais de variateurs, de prises entre appareil et murs. de courant radio ou autres prises de cou- rant! Si possible, n’utilisez pas l’appareil 9. Si vous préférez un montage fixe mural, laser ensemble avec d’autres forts con-...

  • Seite 28: Descriptions, Comment Brancher L'appareil - Connectiques

    Manual: Laserworld Proline Series Ne pas diriger de projecteurs vers laisser refroidir les appareils pendant env. l’appareil (particulièrement lyres). 15 minutes chaque heure d‘utilisation. Suite à chaque nouvelle installation, • Les ventilateurs et radiateurs (aillettes il est recommandé de vérifier après etc.) doivent être exemptes de poussières...
  • Seite 29 Manual: Laserworld Proline Series PRO-700RGB, PRO-1300RGB, PRO-400G, PRO-1000G Face avant Ouverture de sortie laser Microphone LED témoin microphone LED témoin alimentati- on électrique Face arrière Réglage de la sensi- Point d‘accrochage pour bilité du micro élingue de sécurité Interrupteur général Alimentation Entrée DMX...
  • Seite 30 Manual: Laserworld Proline Series Geräteanschlüsse & Bedienelemente - PRO-800RGB, PRO-1600RGB Face avant Ouverture de sortie laser Récepteur infrarouge Face arrière Point d‘accrochage pour élingue de Interrupteur sécurité Interrupteur à clé Ventilateur général Entrée DMX Alimentation électrique Sortie DMX Entrée ILDA...

  • Seite 31: Utilisation Et Fonctionnement

    Manual: Laserworld Proline Series 7. Utilisation et fonctionnement Connectez le câble d‘alimentation au laser puis branchez le câble au secteur. Insérez la clé dans l‘interrupteur à clé et tournez la en position „ON“. Basculez l‘interrupteur générale sur „ON“ pour mettre l‘appareil sous tension.
  • Seite 32 Manual: Laserworld Proline Series Le laser dispose de 13 canaux DMX (Standard DMX 512 international). Veuillez faire attention à ce que les 12 canaux DMX suivant l‘adresse de départ ne soient pas déjà assignés à d‘autres projecteurs DMX. Canal Valeur...
  • Seite 33 Manual: Laserworld Proline Series Canal Valeur Fonction 128 - 191 Rotation automatique en sens horaire vitesse croissante 192 - 255 Rotation automatique en sens anti-horaire vitesse croissante 10 Zoom 0 - 85 Zoom augmentation (vitesse croissante) 86 - 170 Zoom réduction (vitesse croissante) 171 - 255 Grand <-->...
  • Seite 34 Manual: Laserworld Proline Series Mode maitre-esclave: Pour utiliser le mode Maitre-Esclave, vous devez connecter deux voir plusieurs pro- jecteurs laser d‘une même série entre eux via des câbles DMX: Projecteur maitre (DMX out) -> Câble DMX -> Projecteur esclave 1 (DMX in);...

  • Seite 35: Explication Finale

    Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité...
  • Seite 36 Manual: Laserworld Proline Series Technical data / Technische Daten / caractéristiques techniques DPSS (green), diode (red / blue) Laser sources (analoge modulation): DPSS (grün), Diode (rot / blau) Laserquellen (analoge Modulation): DPSS (vert), diode (rouge / bleu) Sources laser (modulation analogique): green diode / grüne Diode / diode verte (PRO-1000G)
  • Seite 37 Manual: Laserworld Proline Series Power specifications (at laser module) / Laserleistung (am Modul) / Puissance Red / Rot / Green / Grün / Blue / Blau / min. - max. Rouge (637nm) Vert (532nm) Bleu (445nm) PRO-700RGB 600-700mW >100mW >100mW >400mW...
