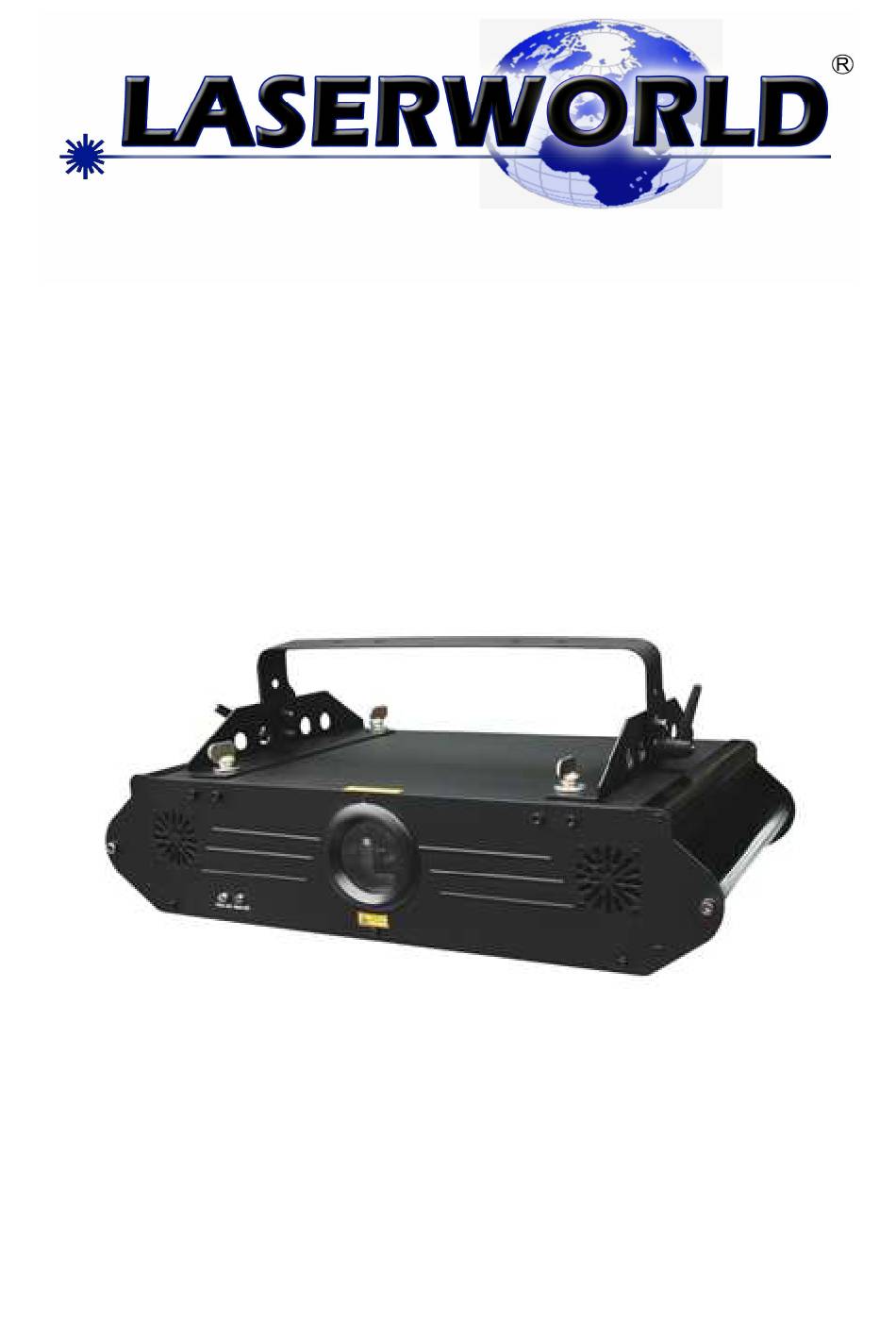

- Seite 1 PRO-150B Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung: Pro-150B Seite 2 von 13 Inhaltsübersicht Seite Hinweise zur Inbetriebnahme Warnhinweise Inbetriebnahme Austausch der Scanner Verstellbarer Spiegel Halter Gerätekonfiguration Steuerung über DMX Reinigung Technische Daten Technisches Diagram Fehlersuche Fehlerbehebung ILDA Ansteuerung Konformitätserklärung Lieferumfang Bitte prüfen Sie, ob Sie wirklich alle Teile erhalten haben und ob diese von der Lieferung unbeschädigt sind. -
Seite 3: Hinweise Zur Inbetriebnahme
Bedienungsanleitung: Pro-150B Seite 3 von 13 Hinweise zur Inbetriebnahme: 1. Bitte stellen Sie sicher, dass die auf dem Gerät angegebene Spannung der entspricht, mit der Sie es betreiben wollen, bevor Sie den Laser in Betrieb nehmen. 2. Der Laser darf nur von technisch versiertem Fachpersonal gemäß den im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden. -
Seite 4: Inbetriebnahme
Bedienungsanleitung: Pro-150B Seite 4 von 13 10. Das Gerät bzw. das Stromkabel nie mit nassen Händen anfassen! 11. Der Sicherheitsabstand zwischen Gerät und Publikum muss eingehalten werden. Beachten Sie hierzu Ihre lokalen Sicherheitsvorschriften! 12. Öffnen Sie das Gehäuse nicht eigenmächtig: Es gibt keine Teile, die vom Benutzer selbst repariert werden könnten. -
Seite 5: Austausch Der Scanner
Bedienungsanleitung: Pro-150B Seite 5 von 13 Austausch der Scanner Vorgehensweise: 1. Schrauben Sie die UK M6 Schraube heraus und ziehen den Signalstecker ab. 2. Bauen Sie alle M4 x 10 Schrauben für die X, Y Scannereinfassung auseinander, so dass der Scannmotor heraus genommen werden kann, drehen Sie ihn gegebenenfalls, um den Scanwinkel zu justieren. -
Seite 6: Verstellbarer Spiegel Halter
Bedienungsanleitung: Pro-150B Seite 6 von 13 Verstellbarer Spiegel Halter Vorgehensweise: 1. Lösen Sie die Klemmschraube von X,Y und stellen Sie dann die Spiegeleinfassung auf die passende Position durch Verändern der Schrauben von X,Y. 2. Richten Sie die Schraube Z gleichzeitig aus. 3. -
Seite 7: Gerätekonfiguration
Bedienungsanleitung: Pro-150B Seite 7 von 13 Gerätekonfiguration Sicherheitsschalter: Laser Diode an/aus Remote Verriegelung: Während des Abbaus strahlt der Laser keine Lichtstrahlen aus( E.U. IEC Regelung) DMX Eingang/Ausgang: Internationaler DMX512 Standard Signal Eingang/Ausgang Power ein/aus: Power ein/aus Power Eingang: zugeführte Energie, mit innerer Sicherung. ILDADB-25F Stecker –... -
Seite 8: Steuerung Über Dmx
Bedienungsanleitung: Pro-150B Seite 8 von 13 Steuerung über DMX Der Laser hat 16 Betriebskanäle (internationaler Standard DMX 512 Signal). Belegung der Kanäle: DMX512 Wert Funktion Dimmer 0~255 100 Grad Strobe Kein Wechsel 2~255 Geschwindigkeit von langsam zu schnell 0~31 1. Gruppe 32~63 2. -
Seite 9: Reinigung
Bedienungsanleitung: Pro-150B Seite 9 von 13 Reinigung Reinigen Sie das Gerät regelmäßig, um seine lange Lebensdauer zu erhalten. Trennen Sie dazu das Gerät unbedingt zuvor vom Netz! Schauen Sie niemals direkt in den Laserstrahl! Verwenden Sie zur Reinigung klares Leitungswasser und ein weiches Tuch. -
Seite 10: Technisches Diagram
Bedienungsanleitung: Pro-150B Seite 10 von 13 Technisches Diagramm Blue Laser diode Stand: 01/2008... -
Seite 11: Fehlersuche
Bedienungsanleitung: Pro-150B Seite 11 von 13 Fehlersuche Situation Grund Fehlerhaftes Teil Teile Nummer Sicherung defekt Sicherung 09-00-3001-01 Pin4 Schalter defekt Pin4 Schalter 08-05-0400-03 Kein Strom Stromversorgung B defekt +-15V 16-03-0001-00 Stromversorgung defekt +-24V 16-03-0004-00 Stromversorgung defekt Stromversorgung 16-03-0019-00 Scanner defekt Scannmotor 15-01-2211-00 Gerätekonfiguration defekt... -
Seite 12: Ilda Ansteuerung
Bedienungsanleitung: Pro-150B Seite 12 von 13 ILDA Ansteuerung -5 bis +5V -5 bis +5V Nicht belegt Nicht belegt Interlock A Verbunden mit Pin 17 im QM 2000 Rot+ -0 bis +2,5V Grün+ -0 bis +2,5V Blau+ -0 bis +2,5V Nicht belegt Nicht belegt Nicht belegt Nicht belegt... -
Seite 13: Konformitätserklärung
Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus unerlässlich und muss nach den Richtlinien der VDE 0837 und korrespondierender Unfallverhütungsvorschrift VBG 93 vorgenommen werden. Diese Erklärung wird abgegeben für den Hersteller Laserworld (Switzerland) AG Oberstrasse 1 8274 Tägerwilen SCHWEIZ Vertretungsberechtigte Personen: Verwaltungsrätin Rhea Gössel...
