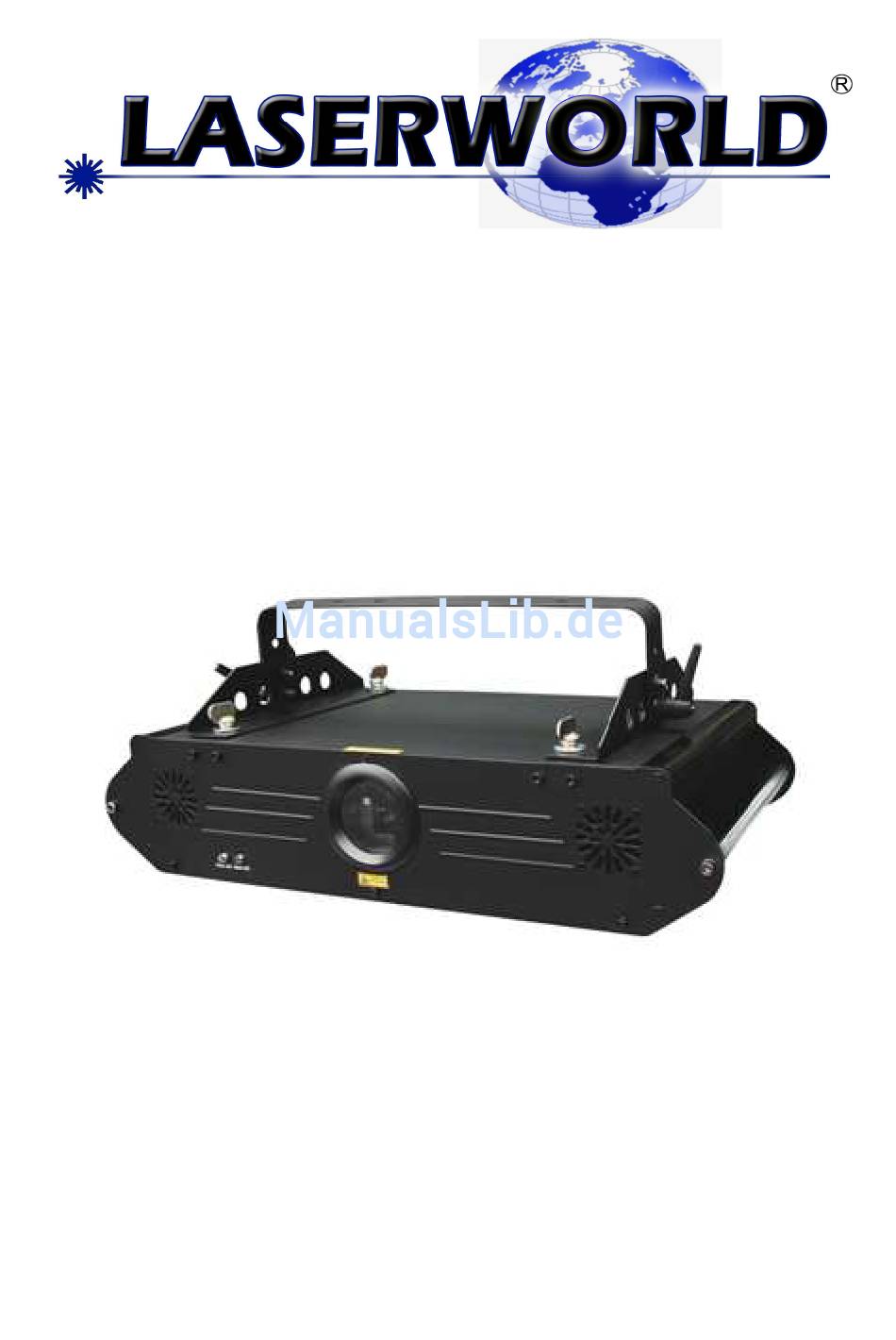

- Seite 1 Pro-1000RGB Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!
-
Seite 2: Inhaltsverzeichnis
Lieferumfang Bitte prüfen Sie, ob Sie alle Teile erhalten haben und ob diese von der Lieferung unbeschädigt sind. Zum Lieferumfang gehören: 1 x Pro-1000RGB Laser 1 x Kaltgerätekabel zur Stromversorgung 1 x 9-poliger Blindstecker 2 x Schlüssel 1 x Fangseil... -
Seite 3: Hinweise Zur Inbetriebnahme
Bedienungsanleitung: Pro-1000RGB Seite 3 von 9 Hinweise zur Inbetriebnahme: 1. Bitte stellen Sie sicher, dass die auf dem Gerät angegebene Spannung der entspricht, mit der Sie es betreiben wollen, bevor Sie den Laser in Betrieb nehmen. 2. Der Laser darf nur von technisch versiertem Fachpersonal gemäß den im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden. -
Seite 4: Inbetriebnahme
Bedienungsanleitung: Pro-1000RGB Seite 4 von 9 Inbetriebnahme Verbinden Sie das Gerät mit dem Stromnetz. Verbinden Sie einen Notausschalter, oder den beigelegten Blindstecker mit dem Interlock-Anschluss an der Rückseite (s.u.). Schalten sie nun das Gerät mit dem Netzschalter an der Geräterückseite ein. -
Seite 5: Steuerung Über Dmx
Bedienungsanleitung: Pro-1000RGB Seite 5 von 9 Um festzustellen, ob ein ILDA Interface mit dem Gerät verbunden ist, werden die Pins 4 und 17 des ILDA Anschlusses ausgewertet. Sind diese verbunden, dann wird das Gerät vom ILDA Interface, und damit vom Computer aus gesteuert. -
Seite 6: Technische Daten
Bedienungsanleitung: Pro-1000RGB Seite 6 von 9 Technische Daten • Leistung (am Laser): typisch: 1000mW, garantiert: 800mW, 150mW 532nm grün, 100mW 473nm blau, 550mW 650nm rot • Laserquellen: luftgekühlter DPSS Laser, analoge Modulation • Laserklasse: 4 • Betriebsmodi: ILDA, DMX 512 •... -
Seite 7: Fehlersuche
Bedienungsanleitung: Pro-1000RGB Seite 7 von 9 Fehlersuche Situation Grund Fehlerhaftes Teil Teile Nummer Kein Strom für den Motor Sicherung defekt Sicherung 09-00-2001-01 Stromversorgung defekt +-24V 16-03-0039-00 MIC defekt 16-03-0001-00 Kein Musikmodus Steuerung PCB defekt Steuerung PCB 26-2A-LT12V2-00 Potentiometer defekt Potentiometer... -
Seite 8: Technisches Diagram
Bedienungsanleitung: Pro-1000RGB Seite 8 von 9 Technisches Diagram Abschließende Erklärung Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrik einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und Händlers. -
Seite 9: Eg-Konformitätserklärung
Bedienungsanleitung: Pro-1000RGB Seite 9 von 9 EG-Konformitätserklärung Für das nachfolgend bezeichnete Erzeugnis Laserworld Pro-1000RGB wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (89/336/EWG) festgelegt sind.
