Betriebsmodus des RGC..M (Fortsetzung)
Interner Kurzschuss im Lastkreis:
Dieser Zustand wird erkannt, wenn der Lastkreis des Halbleiterschützes für einen Zeitraum von mehr als 250 ms ohne
Steuerspannung eingeschaltet bleibt (Zustand EIN). Wenn dieser Alarmzustand vorliegt, wird versucht, den Lastkreis des
Halbleiterschützes auszuschalten (Zustand AUS). Das Ausschalten kann jedoch möglicherweise fehlschlagen, wenn ein
oder mehrere Thyristoren im Lastkreis des Halbleiterschützes beschädigt sind. Der Alarm wird wie der Ausfall der Last
durch dreimaliges Blinken der roten LED angezeigt. Falls der Fehler automatisch behoben werden kann, wird der Schalt-
zustand es Halbleiterschützes automatisch zurückgesetzt.
Wenn sich die Thyristoren im Lastkreis des Halbleiterschützes im Kurzschlusszustand befinden, ist der Lastkreis des Hal-
bleiterschützes unbeabsichtigt eingeschaltet (Zustand EIN). In diesem Fall arbeitet der Hilfsausgang nicht synchron mit
dem Lastkreis des Halbleiterschützes.

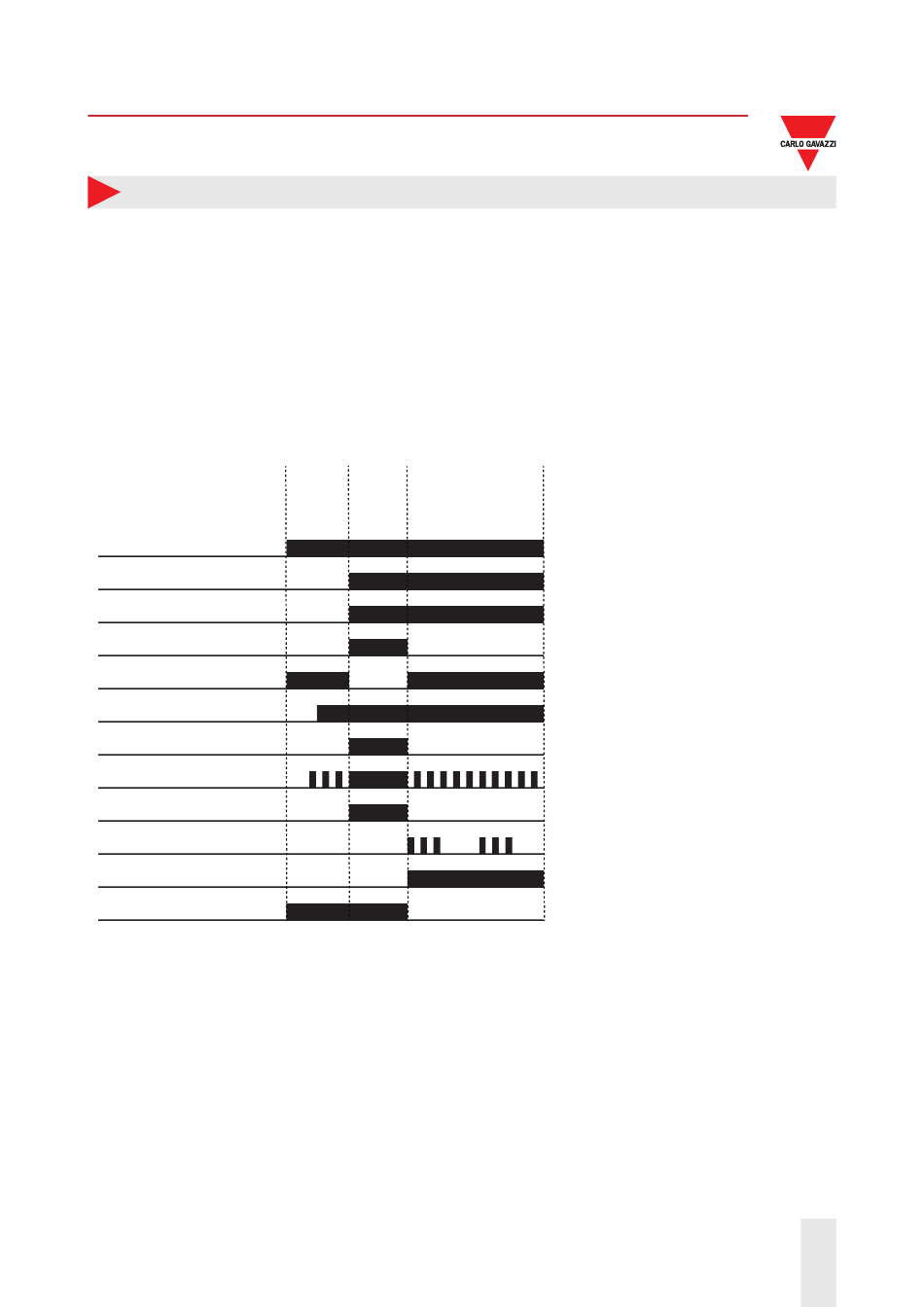

Netzspannung (L1, L2, L3)
Lastspannung (T1, T2, T3)
Laststrom
Hilfsausgang, NO (21 - 24)
Hilfsausgang, NC (21 - 22)
Versorgungsspannung (Us)
Steuerspannung (A1, A2)
Grüne LED
(Steuereingang)
Gelbe LED
(Zustand der Last)
Rote LED
(Alarm-LED)
Alarmausgang, NO (11 - 14)
Ausfall der Last, NC (11 - 12)
Anmerkung 1: Bei den Ausführungen mit externer AC-Versorgungsspannung (RGC..A..A) wird der Hilfsausgang (Schließer,
21–22) nur dann geschlossen, wenn die externe Versorgungsspannung Us anliegt.
01/09/20 RGC2, RGC3 DS DE
Normal- Normal- Thyristoren im Lastkreis
betrieb, betrieb, des Halbleiterschützes
Halbleiter- Halbleiter- im Kurzschusszustandbei
schütz schütz Steuerspannung AUS
AUS EIN (> 250 ms)
Anmerkung 1
RGC2, RGC3
