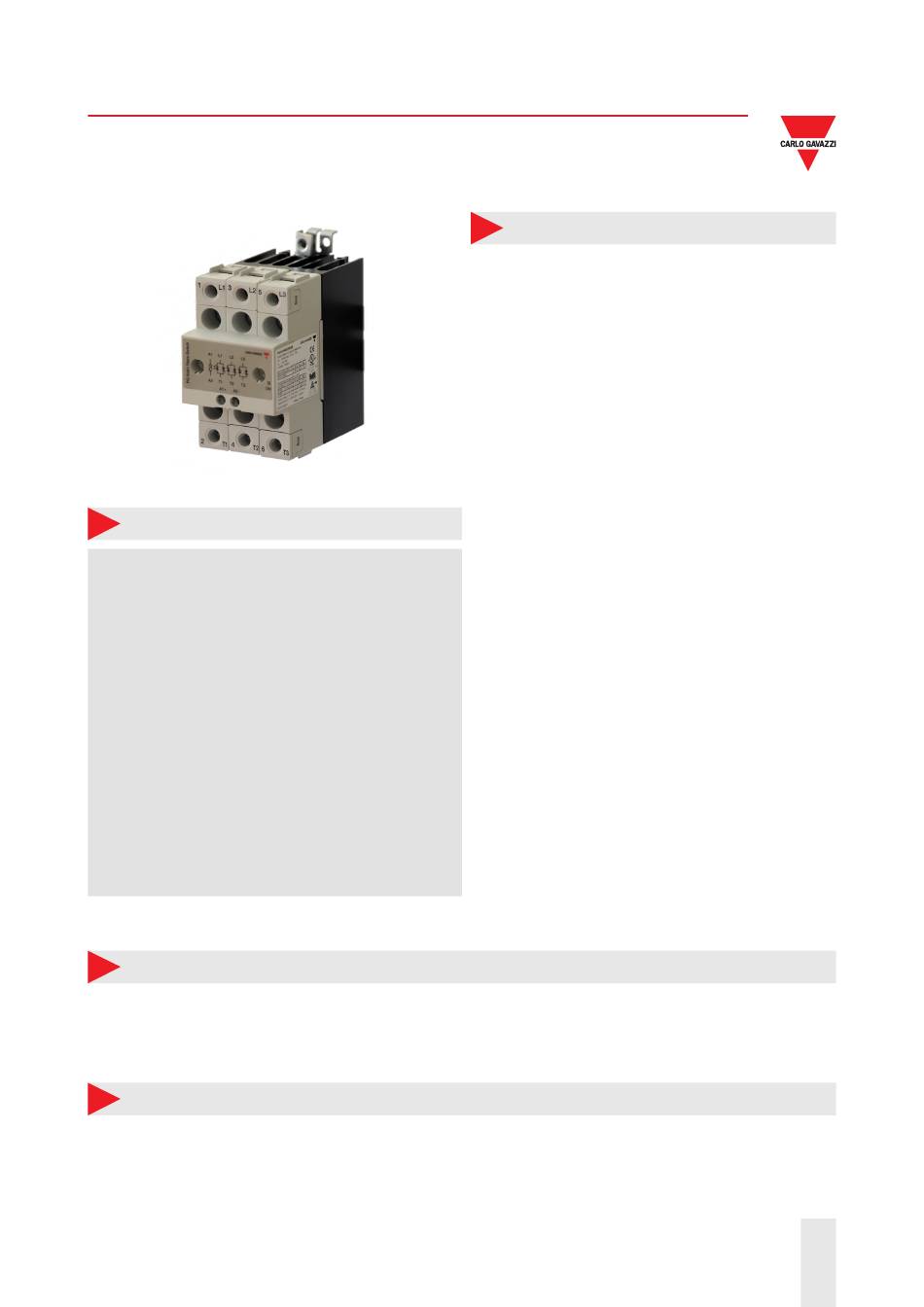

CARLO GAVAZZI RGC2 Serie Bedienungsanleitung

RGC2, RGC3
Halbleiterschütze 3-phasig mit integriertem Kühlkörper
Beschreibung
Das Produkt wurde als Ersatz für mechanische Schütze entworfen und
zwar insbesondere für Anwendungen mit hoher Schalthäufigkeit. Die
Breite der Module aus der RGC2- und RGC3-Produktreihe reicht von
54 mm (3 × DIN) bis 70 mm. Es sind Versionen für 2-poliges Schalten
(teilgesteuert) und 3-poliges Schalten (vollgesteuert) verfügbar.
Das Einschalten erfolgt beim Nulldurchgang der Spannung, das
Ausschalten erfolgt beim Nulldurchgang des Stroms. Neben
ohmschen und schwach induktiven Lasten wurde das RGC für das
Schalten von Motoren mit den entsprechenden Motorleistungen
zertifiziert. Das Gerät verfügt über integrierte Varistoren, wodurch der
Überspannungsschutz am Ausgang gewährleistet ist. Eine grüne LED
zeigt das Vorhandensein der Steuerspannung an. Der Lüfterbetrieb ist
bei den Ausführungen mit integriertem Lüfter geregelt.
Die RGC..M-Versionen sind in der Lage, die Fehlfunktionen oder
Überhitzung der Thyristoren im Lastkreis und den Ausfall der
Netzspannung sowie der Last zu erkennen. Zur Signalisierung an
entfernten Standorten steht ein Alarmausgang zur Verfügung. Eine
weitere Besonderheit des RGC..M besteht in dem elektronischen
Hilfsausgang. Das RGC..M ist mit zusätzlichen LEDs ausgestattet,
welche den Zustand der Last und den Alarmstatus anzeigen.
Falls nicht anders angegeben beziehen sich die technischen Angaben auf 25°C Umgebungstemperatur.
Anwendungen
Spritzgussmaschinen, Extrusionsmaschinen,
Elektrische Öfen, Fritteusen,
Klimakammern und Öfen
Hauptfunktionen
• 3-poliger, im Nullpunkt schaltendes Halbleiterschütz für 3- oder 2-poliges Schalten
• Nennspannung bis 660 VAC 75 AAC/Pol (RGC2A), 65 AAC/Pol (RGC3A) @ T
• Optional als Typ RGC..M mit integrierter Überwachungsfunktion des Halbleiterschütz und Lastfehler mit
einem Alarmausgang zur Fehlermeldung.
01/09/20 RGC2, RGC3 DS DE
• Platzersparnis
Drehstrom Halbleiterschütz. Bei einer Baubreite von
nur 70 mm können mit dem vollgesteuerten 3-phasigen
RGC3 Phasenströme bis zu 65 AAC (oder teilgesteuert
RGC2 bis zu 75 AAC) geschaltet werden.
Längere
•
Drahtbondtechnologie
sind die neuesten Technologien für die Herstellung
von
Fertigungsverfahren
der
Produktionsmethoden, um das Zwei- bis Dreifache.
• Geringe
robuste Aufbau und der integrierte Überspannungsschutz
verhindern eine durch kurzen Überlastungen und
Transienten auf der Lastseite verursachten frühen Ausfall
der Halbleiterschütze.
• Benutzerfreundlichkeit. Die RGC2A und RGC3A sind
fertige Komplettgeräte, die bereits mit einem integrierten
Kühlkörper ausgestattet sind.
• Solide Anschlusstechnik. Die Lastanschlüsse der
Halbleiterschütze mit einer Nennleistung von ≥ 30
AAC sind mit robusten Käfigklemmen ausgestattet, die
Leitungen mit Querschnitten bis zu 25 mm² / AWG3
aufnehmen.
• Integrierte
Erkennung von Störungen. Optionale Funktion am
3-phasigen RGC zur Erfassung von Netz- oder Lastausfall,
Übertemperatur und Fehlfunktionen des Schaltausgangs.
• Erfüllt die UL508A Anforderungen. Alle 3-phasigen
RGC sind UL gelistet, zertifiziert und erfüllen die
Kurzschlussstromfestigkeit (SCCR) von 100 kA.
Blasformmaschinen,
Schrumpftunnel, Luftaufbereitungsanlagen,
Vorteile
im Schaltschrank.
Lebensdauer.
Die
und Directbonding-Verfahren
Leistungshalbleitern. Durch
erhöht sich
Halbleiterschütze, gegenüber
Maschinenausfallzeiten.
Überwachung ermöglicht
Thermoformmaschinen,
Sterilisationsmaschinen,
40°C
A
RGC2, RGC3
Kompaktes
Kombination von
diese neuen
die Lebensdauer
bisherigen
Der thermisch
frühzeitige
Trockner,
