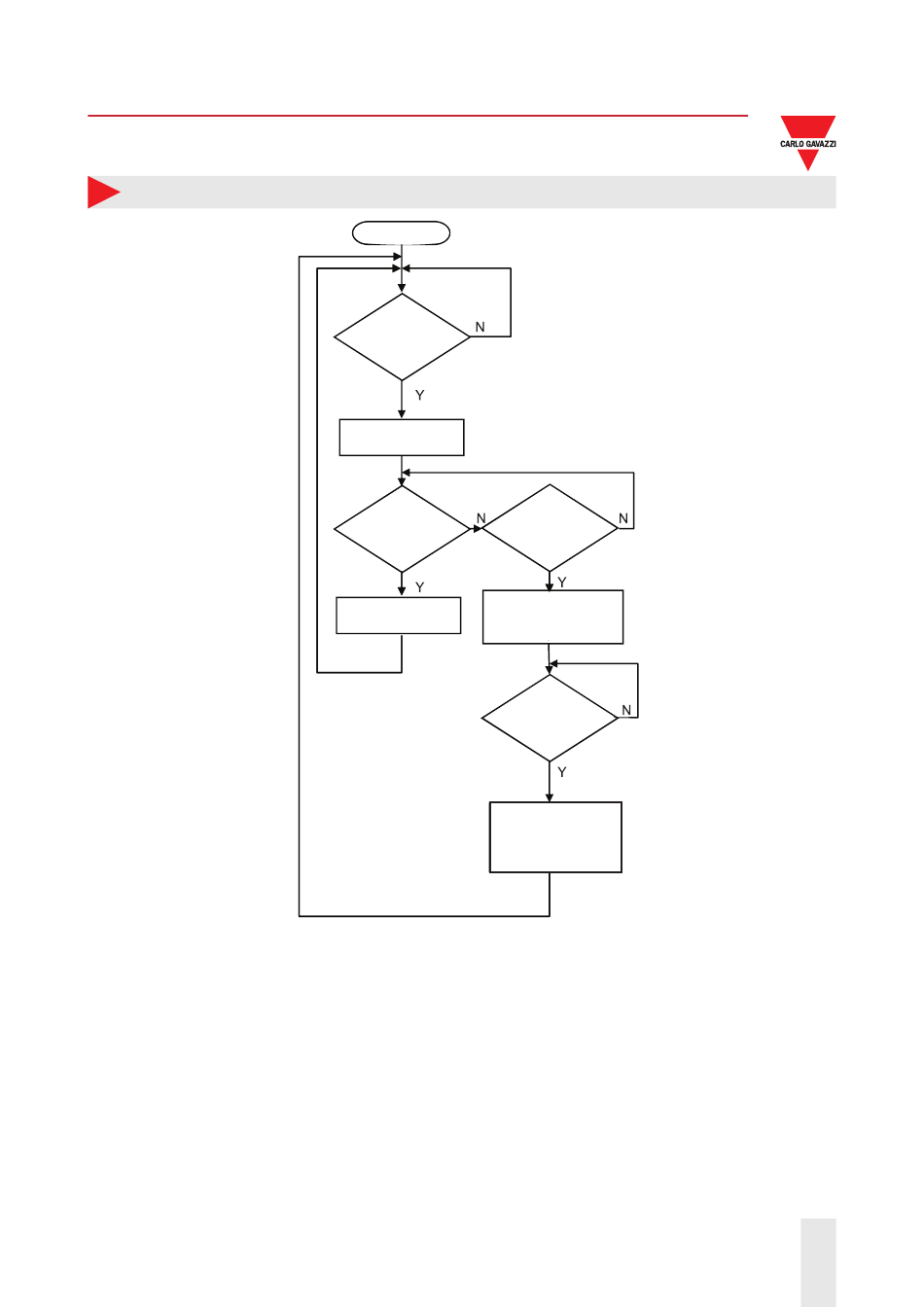

Lüfterbetrieb bei Ausführungen mit integriertem Lüfter
01/09/20 RGC2, RGC3 DS DE
START
Ist die
Chiptemperatur
des Thyristors
>115 °C ?
Lüfter: AN
Chiptemperatur Höchsttemperatur
des Thyristors des Chips erreicht?
< 65 °C?
Halbleiterschütz: Ausgang AUS
Lüfter: AUS Rote LED: AN
Alarmausgang: AN
Ist die Chiptemperatur
des Thyristors
< 65 °C ?
Halbleiterschütz: Ausgang AN
Halbleiterschütz: Ausgang AN
Rote LED: AUS
Rote LED: AUS
Alarmausgang: AUS
Alarmausgang: AUS
Lüfter: AUS
Lüfter: AUS
