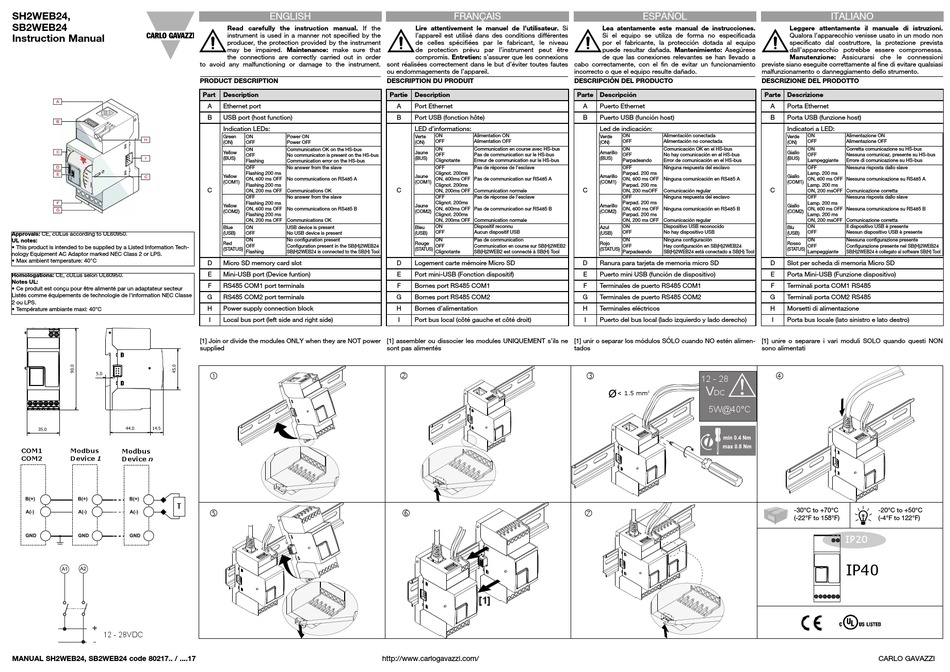

SH2WEB24,
SB2WEB24
Instruction Manual
Approvals: CE, cULus according to UL60950.
UL notes:
• This product is intended to be supplied by a Listed Information Tech-
nology Equipment AC Adaptor marked NEC Class 2 or LPS.
• Max ambient temperature: 40°C
Homologations: CE, cULus selon UL60950.
Notes UL:
• Ce produit est conçu pour être alimenté par un adaptateur secteur
Listés comme équipements de technologie de l'information NEC Classe
2 ou LPS.
• Température ambiante maxi: 40°C
5.0
35.0 44.0 14.5
COM1 Modbus
Modbus
COM2 Device 1
Device n
T
MANUAL SH2WEB24, SB2WEB24 code 80217.. / ....17
ENGLISH
Read carefully the instruction manual. If the
instrument is used in a manner not specified by the
producer, the protection provided by the instrument
may be impaired. Maintenance: make sure that
the connections are correctly carried out in order
to avoid any malfunctioning or damage to the instrument.
PRODUCT DESCRIPTION
Part Description
A Ethernet port
B USB port (host function)
Indication LEDs:
Green ON Power ON
(ON) OFF Power OFF
ON Communication OK on the HS-bus
Yellow
OFF No communicaton is present on the HS-bus
(BUS)
Flashing Communication error on the HS-bus
OFF No answer from the slave
Flashing 200 ms
Yellow
ON, 600 ms OFF No communications on RS485 A
(COM1)
Flashing 200 ms
C
ON, 200 ms OFF Communications OK
OFF No answer from the slave
Flashing 200 ms
Yellow
ON, 600 ms OFF No communications on RS485 B
(COM2)
Flashing 200 ms
ON, 200 ms OFF Communications OK
Blue ON USB device is present
(USB) OFF No USB device is present
ON No configuration present
Red
OFF Configuration present in the SB(H)2WEB24
(STATUS)
Flashing SB(H)2WEB24 is connected to the SB(H) Tool
D Micro SD memory card slot
E Mini-USB port (Device funtion)
F RS485 COM1 port terminals
G RS485 COM2 port terminals
H Power supply connection block
I Local bus port (left side and right side)
[1] Join or divide the modules ONLY when they are NOT power
supplied


FRANÇAIS
Lire attentivement le manuel de l'utilisateur. Si
l'appareil est utilisé dans des conditions différentes
de celles spécifiées par le fabricant, le niveau
de protection prévu par l'instrument peut être
compromis. Entretien: s'assurer que les connexions
sont réalisées correctement dans le but d'éviter toutes fautes
ou endommagements de l'appareil.
DESCRIPTION DU PRODUIT
Partie Description
A Port Ethernet
B Port USB (fonction hôte)
LED d'informations:
ON Alimentation ON
Verte
OFF Alimentation OFF
(ON)
ON Communication en course avec HS-bus
Jaune
OFF Pas de communication sur le HS-bus
(BUS)
Clignotante Erreur de communication sur le HS-bus
OFF Pas de réponse de l'esclave
Clignot. 200ms
Jaune
ON, 600ms OFF Pas de communication sur RS485 A
(COM1)
Clignot. 200ms
C
ON, 200ms OFF Communication normale
OFF Pas de réponse de l'esclave
Clignot. 200ms
Jaune
ON, 600ms OFF Pas de communication sur RS485 B
(COM2)
Clignot. 200ms
ON, 200ms OFF Communication normale
ON Dispositif reconnu
Bleu
OFF Aucun dispositif USB
(USB)
ON Pas de communication
Rouge
OFF Communication en course sur SB(H)2WEB2
(STATUS)
Clignotante SB(H)2WEB2 est connecté à SB(H) Tool
D Logement carte mémoire Micro SD
E Port mini-USB (Fonction dispositif)
F Bornes port RS485 COM1
G Bornes port RS485 COM2
H Bornes d'alimentation
I Port bus local (côté gauche et côté droit)
[1] assembler ou dissocier les modules UNIQUEMENT s'ils ne
sont pas alimentés


[1]
http://www.carlogavazzi.com/
ESPAÑOL
Lea atentamente este manual de instrucciones.
Si el equipo se utiliza de forma no especificada
por el fabricante, la protección dotada al equipo
puede resultar dañada. Mantenimiento: Asegúrese
de que las conexiones relevantes se han llevado a
cabo correctamente, con el fin de evitar un funcionamiento
incorrecto o que el equipo resulte dañado.
DESCRIPCIÓN DEL PRODUCTO
Parte Descripción
A Puerto Ethernet
B Puerto USB (función host)
Led de indicación:
ON Alimentación conectada
Verde
OFF Alimentación no conectada
(ON)
ON Comunicación OK en el HS-bus
Amarillo
OFF No hay comunicación en el HS-bus
(BUS)
Parpadeando Error de comunicación en el HS-bus
OFF Ninguna respuesta del esclavo
Parpad. 200 ms
Amarillo
ON, 600 ms OFF Ninguna comunicación en RS485 A
(COM1)
Parpad. 200 ms
C
ON, 200 msOFF Comunicación regular
OFF Ninguna respuesta del esclavo
Parpad. 200 ms
Amarillo
ON, 600 ms OFF Ninguna comunicación en RS485 B
(COM2)
Parpad. 200 ms
ON, 200 ms OFF Comunicación regular
ON Dispositivo USB reconocido
Azul
OFF No hay dispositivo USB
(USB)
ON Ninguna configuración
Rojo
OFF Hay configuración en SB(H)2WEB24
(STATUS)
Parpadeando SB(H)2WEB24 está conectado a SB(H) Tool
D Ranura para tarjeta de memoria micro SD
E Puerto mini USB (función de dispositivo)
F Terminales de puerto RS485 COM1
G Terminales de puerto RS485 COM2
H Terminales eléctricos
I Puerto del bus local (lado izquierdo y lado derecho)
[1] unir o separar los módulos SÓLO cuando NO estén alimen-
tados

12 - 28
V
DC
< 1.5 mm
2
5W@40°C

ITALIANO
Leggere attentamente il manuale di istruzioni.
Qualora l'apparecchio venisse usato in un modo non
specificato dal costruttore, la protezione prevista
dall'apparecchio potrebbe essere compromessa.
Manutenzione: Assicurarsi che le connessioni
previste siano eseguite correttamente al fine di evitare qualsiasi
malfunzionamento o danneggiamento dello strumento.
DESCRIZIONE DEL PRODOTTO
Parte Descrizione
A Porta Ethernet
B Porta USB (funzione host)
Indicatori a LED:
ON Alimentazione ON
Verde
OFF Alimentazione OFF
(ON)
ON Corretta comunicazione su HS-bus
Giallo
OFF Nessuna comunicaz. presente su HS-bus
(BUS)
Lampeggiante Errore di comunicazione su HS-bus
OFF Nessuna risposta dallo slave
Lamp. 200 ms
Giallo
ON, 600 ms OFF Nessuna comunicazione su RS485 A
(COM1)
Lamp. 200 ms
C
ON, 200 msOFF Comunicazione corretta
OFF Nessuna risposta dallo slave
Lamp. 200 ms
Giallo
ON, 600 ms OFF Nessuna comunicazione su RS485 B
(COM2)
Lamp. 200 ms
ON, 200 msOFF Comunicazione corretta
ON Il dispositivo USB è presente
Blu
OFF Nessun dispositivo USB è presente
(USB)
ON Nessuna configurazione presente
Rosso
OFF Configurazione presente nel SB(H)2WEB24
(STATUS)
Lampeggiante SB(H)2WEB24 è collegato al software SB(H) Tool
D Slot per scheda di memoria Micro SD
E Porta Mini-USB (Funzione dispositivo)
F Terminali porta COM1 RS485
G Terminali porta COM2 RS485
H Morsetti di alimentazione
I Porta bus locale (lato sinistro e lato destro)
[1] unire o separare i vari moduli SOLO quando questi NON
sono alimentati

-30°C to +70°C -20°C to +50°C
(-22°F to 158°F) (-4°F to 122°F)
IP20
IP40
