Installation
3.1
12V DC
Red. Power 1.1
CATCenter 1
CATCenter 2
CATCenter 3
CATCenter 4

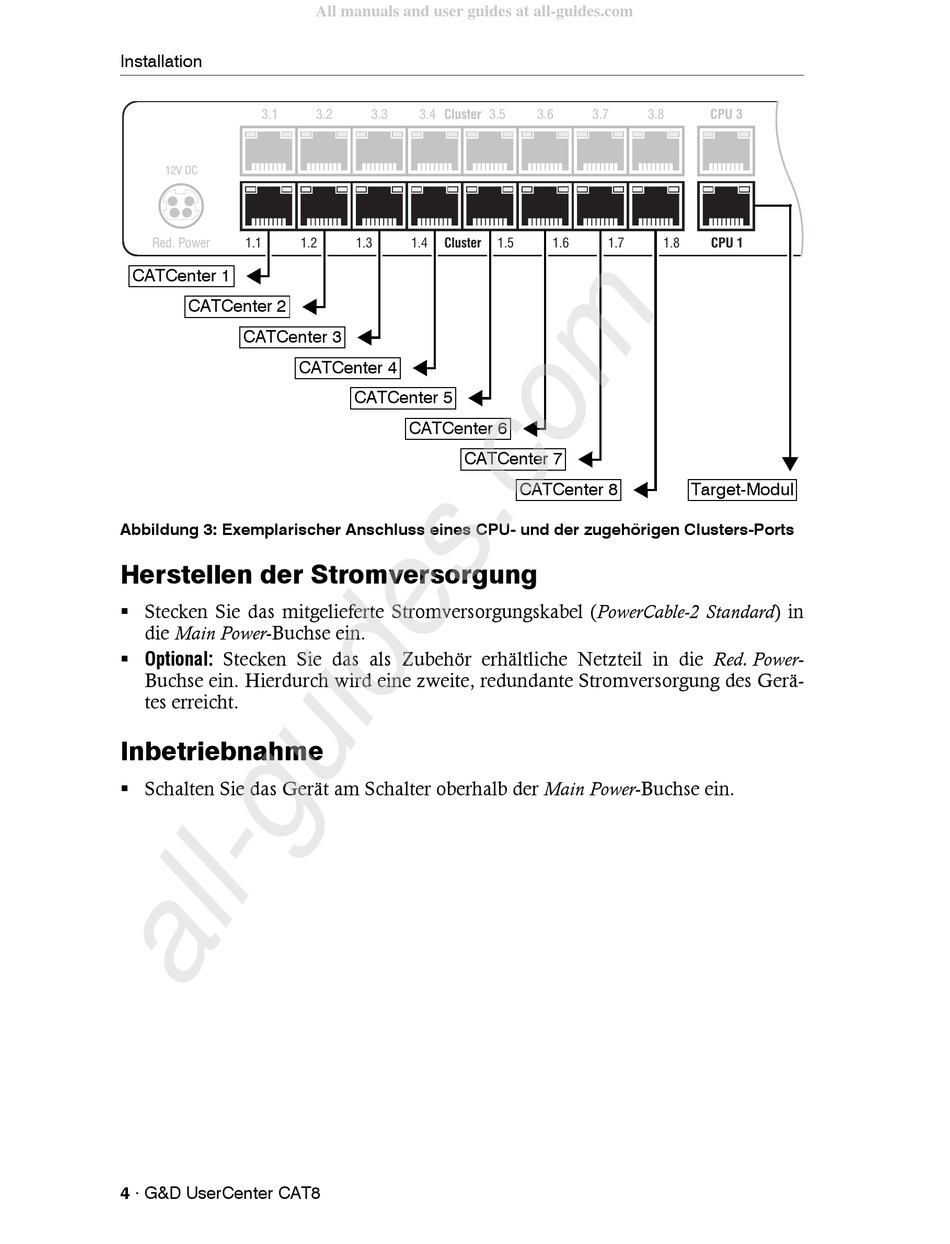

Abbildung 3: Exemplarischer Anschluss eines CPU- und der zugehörigen Clusters-Ports

Herstellen der Stromversorgung

 Stecken Sie das mitgelieferte Stromversorgungskabel (PowerCable-2 Standard) in
die Main Power-Buchse ein.
 Optional: Stecken Sie das als Zubehör erhältliche Netzteil in die Red. Power-
Buchse ein. Hierdurch wird eine zweite, redundante Stromversorgung des Gerä-
tes erreicht.
Inbetriebnahme
 Schalten Sie das Gerät am Schalter oberhalb der Main Power-Buchse ein.
4 · G&D UserCenter CAT8
All manuals and user guides at all-guides.com
Cluster
3.2 3.3 3.4
Cluster
1.2 1.3 1.4
CATCenter 5
CATCenter 6
CATCenter 7
3.5 3.6 3.7 3.8
1.5 1.6 1.7 1.8
CATCenter 8
CPU 3
CPU 1
Target-Modul
