Netzwerkkonfiguration gesamt: RV260P mit
Cisco Business Wireless und Weboberfläche
Ziel:
In diesem Leitfaden wird die Konfiguration eines Wireless Mesh-Netzwerks mithilfe
eines RV260P-Routers, eines CBW140AC-Access Points und zweier CBW142ACM-
Mesh-Extender erläutert.
In diesem Artikel wird die Webbenutzeroberfläche (UI) zum Einrichten des Wireless-
Mesh-Netzwerks verwendet. Wenn Sie die mobile Anwendung verwenden möchten,
die für die einfache Wireless-Einrichtung empfohlen wird,
der die mobile Anwendung
verwenden möchten, lesen Sie weiter!

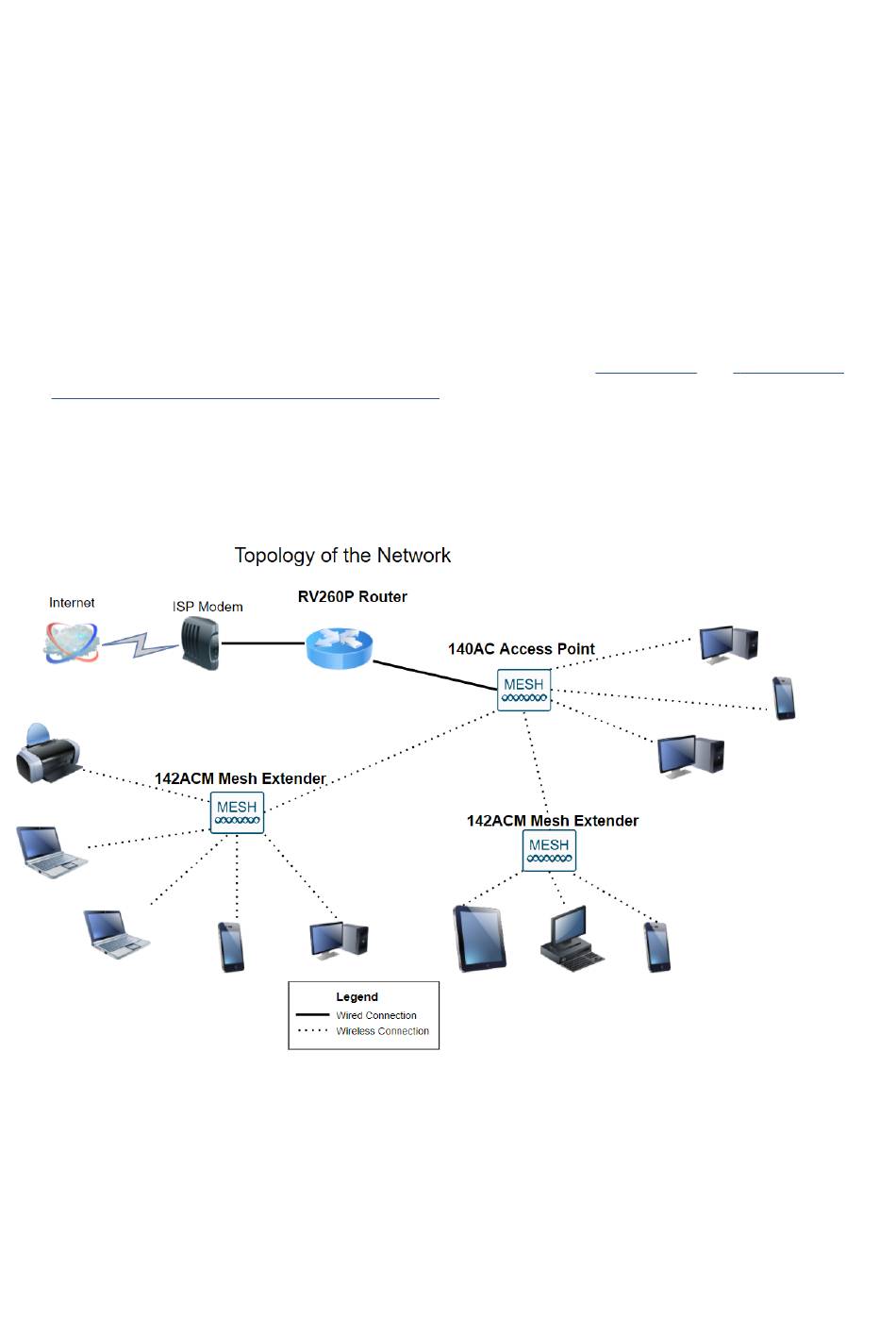

Topologie:
Einführung
Sie können Ihr neues Netzwerk einrichten. Es ist ein aufregender Tag! In diesem
Szenario wird ein RV260P-Router verwendet. Dieser Router bietet Power over
Ethernet (PoE), mit dem der CBW140AC an den Router und nicht an einen Switch
angeschlossen werden kann. Die Mesh-Extender CBW140AC und CBW142ACM
werden zum Erstellen eines Wireless Mesh-Netzwerks verwendet.
Wenn Sie mit einigen der in diesem Dokument verwendeten Begriffe nicht vertraut sind
verwendet. Wenn Sie die Webbenutzeroberfläche
klicken Sie
auf
den Artikel,
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Cisco RV260P
Inhaltszusammenfassung für Cisco RV260P
- Seite 1 Einführung Sie können Ihr neues Netzwerk einrichten. Es ist ein aufregender Tag! In diesem Szenario wird ein RV260P-Router verwendet. Dieser Router bietet Power over Ethernet (PoE), mit dem der CBW140AC an den Router und nicht an einen Switch angeschlossen werden kann. Die Mesh-Extender CBW140AC und CBW142ACM werden zum Erstellen eines Wireless Mesh-Netzwerks verwendet.
-
Seite 2: Inhaltsverzeichnis
Informationen zu Mesh Networking benötigen, lesen Sie die folgenden Artikel: Cisco Business: Glossar neuer Begriffe Willkommen bei der Cisco Business Wireless Mesh Networking Häufig gestellte Fragen (FAQs) zu einem Cisco Business Wireless Network Sind Sie bereit? Kommen wir dazu! Unterstützte Geräte | Softwareversion RV260P | 1.0.0.17 CBW140AC | 10.3.1.0... -
Seite 3: Konfigurieren Des Rv260P-Routers
Subnetz wie der RV260P befinden, um die Erstkonfiguration durchzuführen. Schritt 2 Stellen Sie sicher, dass Sie das mit dem RV260P gelieferte Netzteil verwenden. Die Verwendung eines anderen Netzadapters kann den RV260P beschädigen oder einen Ausfall der USB-Dongles verursachen. Der Netzschalter ist standardmäßig eingeschaltet. -
Seite 4: Router Einrichten
RV260 eingeschaltet. Schließen Sie das Modem wieder an, damit es auch hochgefahren werden kann. Die Betriebsanzeige an der Frontblende leuchtet stetig grün, wenn der Netzadapter korrekt angeschlossen ist, und der RV260P ist mit dem Booten fertig. Router einrichten Jetzt ist es an der Zeit einige Konfigurationen vorzunehmen! So starten Sie die Webbenutzeroberfläche:... -
Seite 5: Fehlerbehebung Bei Der Internetverbindung
Schritt 4 Wenn die Anmeldeseite angezeigt wird, geben Sie den Standardbenutzernamen cisco und das Standardkennwort cisco ein . Bei Benutzername und Kennwort wird zwischen Groß- und Kleinschreibung unterschieden. Schritt 5 Klicken Sie auf Anmelden. Die Seite "Getting Started " wird angezeigt. Nachdem Sie die Verbindung bestätigt und sich beim Router angemeldet haben, springen Sie zum... -
Seite 6: Erstkonfiguration
Sie hier direkt dorthin. Setzen Sie das Modem und den RV260P zurück, indem Sie beide Geräte ausschalten. Schalten Sie anschließend das Modem ein, und lassen Sie es etwa 2 Minuten untätig. Schalten Sie dann den RV260P ein. Sie sollten jetzt eine WAN-IP-Adresse erhalten. - Seite 7 Schritt 2 Dieser Schritt bestätigt, dass die Kabel angeschlossen sind. Da Sie dies bereits bestätigt haben, klicken Sie auf Weiter. Schritt 3 In diesem Schritt werden grundlegende Schritte beschrieben, um sicherzustellen, dass Ihr Router angeschlossen ist. Da Sie dies bereits bestätigt haben, klicken Sie auf Weiter.
- Seite 8 Schritt 4 Im nächsten Bildschirm werden Ihre Optionen für die Zuweisung von IP-Adressen zu Ihrem Router angezeigt. In diesem Szenario müssen Sie DHCP auswählen. Klicken Sie auf Weiter. Obwohl Sie DHCP für diese Ersteinrichtung verwenden müssen, können Sie auswählen, um weitere Informationen über die verschiedenen Verbindungstypen am unteren Bildschirmrand als zukünftige Referenz zu erhalten .
- Seite 9 WAN-Konfiguration auf RV160x- und RV260x-Geräten Konfigurieren von statischem Routing auf dem RV160 und dem RV260 Schritt 5 Hier werden Sie aufgefordert, die Zeiteinstellungen für den Router festzulegen. Dies ist wichtig, da es beim Überprüfen von Protokollen oder bei der Fehlerbehebung Präzision ermöglicht.
- Seite 10 Schritt 7 Auf der folgenden Seite finden Sie eine Zusammenfassung der ausgewählten Optionen. Prüfen und auf Weiter klicken, wenn sie zufrieden sind. Schritt 8 Im nächsten Schritt wählen Sie ein Kennwort aus, das bei der Anmeldung beim Router verwendet werden soll. Kennwörter müssen standardmäßig mindestens 8 Zeichen (Groß- und Kleinbuchstaben) enthalten und enthalten Zahlen. Geben Sie ein Kennwort ein, das den Festigkeitsanforderungen entspricht.
-
Seite 11: Firmware Aktualisieren, Falls Erforderlich
Es wird nicht empfohlen, die Durchsetzung der Kennwortstärke deaktivieren auszuwählen. Mit dieser Option können Sie ein Kennwort so einfach wie 123 auswählen, das für Angreifer so einfach wie 1-2-3 ist. Schritt 9 Klicken Sie auf das Speichersymbol. Firmware aktualisieren, falls erforderlich Dies ist ein wichtiger Abschnitt. - Seite 12 PID VID - Produkt-ID und Anbieter-ID des Routers. Aktuelle Firmware-Version - Die Firmware, die derzeit auf dem Gerät ausgeführt wird. Neueste auf Cisco.com verfügbare Version - Die neueste Version der Software, die auf der Cisco Website verfügbar ist. Firmware zuletzt aktualisiert - Datum und Uhrzeit des letzten Firmware-Updates auf dem Router.
- Seite 13 Klicken Sie auf der Seite Manuelle Aktualisierung auf ein Optionsfeld, um cisco.com auszuwählen. Es gibt noch einige weitere Optionen, aber dies ist die einfachste Möglichkeit, ein Upgrade durchzuführen. Bei diesem Vorgang wird die neueste Upgrade-Datei direkt von der Cisco Software Downloads-Webseite installiert.
- Seite 14 Aktualisierung wird die folgende Meldung angezeigt. Nach Abschluss der Aktualisierung wird ein Benachrichtigungsfenster angezeigt, in dem Sie darüber informiert werden, dass der Router neu gestartet wird und eine Countdown für die geschätzte Zeit bis zum Abschluss des Vorgangs angezeigt wird. Danach werden Sie abgemeldet.
-
Seite 15: Vlans Konfigurieren (Optional)
Herzlichen Glückwunsch! Ihre Grundeinstellungen auf Ihrem Router sind abgeschlossen! Sie haben einige Konfigurationsoptionen vorgezogen. Ich empfehle Ihnen, weiter durch den Artikel zu blättern, um mehr über diese Optionen und, wenn sie auf Sie zutreffen zu erfahren. Wenn Sie möchten, können Sie auf einen der Hyperlinks klicken, um zu einem Abschnitt zu springen. - Seite 16 Schritt 2 Klicken Sie auf Hinzufügen, um ein neues VLAN zu erstellen. Schritt 3 Geben Sie die VLAN-ID , die Sie erstellen möchten, und einen Namen dafür ein. Der VLAN-ID- Bereich liegt zwischen 1 und 4093. Wir haben 200 als VLAN-ID und Engineering als Namen für das VLAN eingegeben.
- Seite 17 VLANs zulässigen Datenverkehr zu konfigurieren. Die Geräteverwaltung ist die Software, mit der Sie sich über Ihren Browser über die Webbenutzeroberfläche des RV260P vom VLAN aus anmelden und den RV260P verwalten können. Dies sollte auch in Gastnetzwerken deaktiviert werden. In diesem Beispiel haben wir weder das VLAN-übergreifende Routing noch das...
- Seite 18 Schritt 5 Die private IPv4-Adresse wird automatisch im Feld IP-Adresse eingetragen. Sie können dies auf Wunsch anpassen. In diesem Beispiel ist für das Subnetz 192.168.2.100-192.168.2.149 IP-Adressen für DHCP verfügbar. Für statische IP- Adressen sind die Werte 192.168.2.168.2.99 und 192.168.2.150-192.168.2.254 verfügbar. Schritt 6 Die Subnetzmaske unter der Subnetzmaske wird automatisch eingetragen.
- Seite 19 Schritt 7 Wählen Sie einen Dynamic Host Configuration Protocol (DHCP)-Typ aus . Folgende Optionen sind verfügbar: Disabled (Deaktiviert ): Deaktiviert den DHCP-IPv4-Server im VLAN. Dies wird in einer Testumgebung empfohlen. In diesem Szenario müssen alle IP-Adressen manuell konfiguriert werden, und die gesamte Kommunikation ist intern. Server : Dies ist die am häufigsten verwendete Option.
- Seite 20 Schritt 8 Klicken Sie auf Apply, um das neue VLAN zu erstellen. VLANs Ports zuweisen Auf dem RV260 können 16 VLANs mit einem VLAN für das Wide Area Network (WAN) konfiguriert werden. VLANs, die sich nicht auf einem Port befinden, sollten ausgeschlossen werden.
-
Seite 21: Ip-Adresse Bearbeiten (Optional)
So wird beispielsweise VLAN300 für Marketing mit dem Subnetz 192.168.3.x erstellt, und VLAN400 für die Buchhaltung mit dem Subnetz 192.168.4.x. Das sind die Grundlagen von VLANs. Klicken Sie auf den Hyperlink, um mehr über VLAN Best Practices und Security Tips für Cisco Business Router zu erfahren. IP-Adresse bearbeiten (optional) Nach Abschluss des Assistenten für die Ersteinrichtung können Sie eine statische IP-... - Seite 22 Klicken Sie in der linken Menüleiste auf LAN > VLAN Settings. Schritt 2 Wählen Sie dann das VLAN aus, das Ihr Routing-Gerät enthält, und klicken Sie dann auf das Bearbeitungssymbol. Schritt 3 Geben Sie die gewünschte statische IP-Adresse ein und klicken Sie in der rechten oberen Ecke auf Apply.
-
Seite 23: Hinzufügen Einer Statischen Ip
Routing aktiviert ist. Es gibt andere Situationen, in denen eine statische IP von Nutzen sein kann. Weitere Informationen zum Einstellen statischer IP-Adressen finden Sie in Best Practices zum Einstellen statischer IP-Adressen auf der Cisco Business- Hardware. Wenn Sie keine statische IP-Adresse hinzufügen müssen, können Sie mit dem nächsten Abschnitt... -
Seite 24: Konfigurieren Des Cbw140Ac
Sofort einsatzbereiter CBW140AC Schließen Sie zunächst ein Ethernetkabel vom PoE-Port Ihres CBW140AC an einen PoE-Port des RV260P an. Die ersten vier Ports des RV260P können PoE bereitstellen, sodass alle Ports verwendet werden können. Überprüfen Sie den Status der Leuchtanzeigen. Der Startvorgang des Access Points dauert ca. - Seite 25 Anwendungen. Wenn Sie Probleme beim Herstellen einer Verbindung haben, lesen Sie den Abschnitt Tipps zur Fehlerbehebung bei Wireless-Netzwerken in diesem Artikel. Schritt 1 Klicken Sie auf Ihrem PC auf das Wi-Fi-Symbol und wählen Sie CiscoBusiness-Setup Wireless Network. Klicken Sie auf Verbinden. Wenn Ihr Access Point nicht neu ist, stellen Sie sicher, dass er sofort auf die Werkseinstellungen zurückgesetzt ist, damit der CiscoBusiness-Setup SSID in Ihren Wi-Fi-Optionen angezeigt wird.
- Seite 26 Sobald die Verbindung hergestellt ist, sollte der Webbrowser automatisch zum CBW AP-Einrichtungsassistenten umleiten. Falls nicht, öffnen Sie einen Webbrowser wie Internet Explorer, Firefox, Chrome oder Safari. Geben Sie in die Adressleiste http://ciscobusiness.cisco ein und drücken Sie die Eingabetaste. Klicken Sie auf der Webseite auf Start.
- Seite 27 Wenn die Webseite nicht angezeigt wird, warten Sie einige Minuten, oder laden Sie die Seite erneut. Nach der Ersteinrichtung können Sie sich unter https://ciscobusiness.cisco anmelden. Wenn Ihr Webbrowser automatisch mit http:// ausgefüllt wird, müssen Sie das https:// manuell eingeben , um Zugriff zu erhalten.
- Seite 28 Verwenden Sie nicht cisco oder deren Varianten in den Feldern für den Benutzernamen oder das Kennwort. Wenn dies der Fall ist, erhalten Sie eine Fehlermeldung wie unten gezeigt. Schritt 6 Richten Sie den primären Access Point ein , indem Sie Folgendes eingeben:...
- Seite 29 Land Datum und Uhrzeit Zeitzone Mesh Mesh sollte nur aktiviert werden, wenn Sie ein Mesh-Netzwerk erstellen möchten. Standardmäßig ist sie deaktiviert. Schritt 7 (Optional) Sie können die statische IP für Ihren CBW140AC aktivieren, um Verwaltungszwecke zu übernehmen. Andernfalls erhält die Schnittstelle eine IP- Adresse von Ihrem DHCP-Server.
- Seite 30 Diese Option ist standardmäßig deaktiviert. Schritt 8 Erstellen Sie Ihre Wireless-Netzwerke , indem Sie Folgendes eingeben: Netzwerkname Sicherheit auswählen Passphrase Passphrase bestätigen (Optional) Aktivieren Sie das Kontrollkästchen Passphrase anzeigen. Klicken Sie auf Weiter. Wi-Fi Protected Access (WPA) Version 2 (WPA2) ist der aktuelle Standard für die Wi- Fi-Sicherheit.
- Seite 31 Schritt 10 Klicken Sie auf OK, um die Einstellungen zu übernehmen. Während der Speicherung der Konfigurationen und dem Neustart des Systems wird der folgende Bildschirm angezeigt. Dies kann 10 Minuten dauern.
- Seite 32 Sie konfiguriert haben. Klicken Sie auf Verbinden. Die CiscoBusiness-Setup- SSID wird nach dem Neustart ausgeblendet. Schritt 12 Öffnen Sie einen Webbrowser, und geben Sie https://[IP-Adresse des CBW AP] ein. Alternativ können Sie https://ciscobusiness.cisco in die Adressleiste eingeben und die Eingabetaste betätigen.
- Seite 33 Stellen Sie sicher, dass Sie in diesem Schritt https und nicht http eingeben. Schritt 13 Klicken Sie auf Anmelden. Schritt 14 Melden Sie sich mit den konfigurierten Anmeldeinformationen an. Klicken Sie auf OK.
- Seite 34 Schritt 15 Sie können auf die Webbenutzeroberflächenseite des Access Points zugreifen.
-
Seite 35: Tipps Zur Wireless-Fehlerbehebung
Access Point an. Stellen Sie nach der Ersteinrichtung sicher, dass https:// is unabhängig davon, ob Sie sich bei ciscobusiness.cisco anmelden oder die IP-Adresse in Ihren Webbrowser eingeben. Abhängig von Ihren Einstellungen wird Ihr Computer möglicherweise automatisch mit http:// since ausgefüllt. Dies ist das, was Sie bei der ersten Anmeldung verwendet haben. - Seite 36 Schritt 4 Geben Sie Ihren Benutzernamen und Ihre Kennwort- Anmeldeinformationen ein, um auf den primären Access Point zuzugreifen. Klicken Sie auf OK. Schritt 5 Navigieren Sie zu Wireless Settings > Mesh (Wireless-Einstellungen > Mesh). Stellen Sie sicher, dass die Mesh aktiviert ist. Klicken Sie auf Apply (Anwenden).
- Seite 37 Schritt 6 Wenn Mesh nicht bereits aktiviert war, muss der WAP möglicherweise einen Neustart durchführen. Ein Popup-Fenster erscheint, um einen Neustart durchzuführen. Bestätigen. Dies wird etwa 10 Minuten dauern. Während eines Neustarts blinkt die LED in mehreren Mustern grün, wechselt schnell durch grün, rot und orange, bevor sie wieder grün wird.
-
Seite 38: Überprüfen Und Aktualisieren Der Software Mithilfe Der Webbenutzeroberfläche
Schritt 9 Speichern Sie alle Konfigurationen, indem Sie das Speichersymbol oben rechts im Bildschirm drücken. Wiederholen Sie diese Schritte für jeden Mesh-Extender. Überprüfen und Aktualisieren der Software mithilfe der Webbenutzeroberfläche Überspringen Sie diesen wichtigen Schritt nicht! Es gibt einige Möglichkeiten, Software zu aktualisieren, aber die unten aufgeführten Schritte werden als die einfachste Ausführung empfohlen, wenn Sie die Webbenutzeroberfläche verwenden. - Seite 39 Schritt 2 Vergleichen Sie die aktuelle Version mit der neuesten Softwareversion. Schließen Sie das Fenster, sobald Sie wissen, ob Sie die Software aktualisieren müssen. Wenn Sie die neueste Version der Software ausführen, können Sie zum Abschnitt Create WLANs (WLANs erstellen) springen.
- Seite 40 Updates suchen aus . Dies ist standardmäßig aktiviert. Wenn eine Softwareprüfung durchgeführt wird und eine neuere Aktualisierung der neuesten oder empfohlenen Software auf Cisco.com verfügbar ist, dann: Das Warnsymbol für Software-Updates oben rechts auf der Webbenutzeroberfläche ist grün (oder grau). Durch Klicken auf das Symbol gelangen Sie zur Seite Software Update (Software-Aktualisierung).
- Seite 41 Schritt 5 Klicken Sie auf Speichern. Dadurch werden die Einträge oder Änderungen gespeichert, die Sie sowohl im Transfermodus als auch automatisch nach Updates suchen . Im Feld Letzte Softwareprüfung wird der Zeitstempel der letzten automatischen oder manuellen Softwareprüfung angezeigt. Sie können die Notizen der angezeigten Versionen anzeigen, indem Sie auf das Fragezeichen-Symbol neben dem Symbol klicken.
- Seite 42 Schritt 7 Um mit der Softwareaktualisierung fortzufahren, klicken Sie auf Aktualisieren. Der Software Update Wizard wird angezeigt. Der Assistent führt Sie durch die folgenden drei Registerkarten in der Abfolge: Registerkarte "Version": Geben Sie an, ob Sie auf die empfohlene Softwareversion oder die neueste Softwareversion aktualisieren möchten.
-
Seite 43: Erstellen Von Wlans Auf Der Webbenutzeroberfläche
Schritt 8 Klicken Sie auf Bestätigen. Erstellen von WLANs auf der Webbenutzeroberfläche In diesem Abschnitt können Sie Wireless Local Area Networks (WLANs) erstellen. Schritt 1 Um ein WLAN zu erstellen, navigieren Sie zu Wireless Settings > WLANs. Wählen Sie anschließend Neues WLAN/RLAN hinzufügen aus. - Seite 44 Schritt 2 Geben Sie auf der Registerkarte Allgemein die folgenden Informationen ein: WLAN-ID - Wählen Sie eine Nummer für das WLAN aus. Typ - WLAN auswählen Profilname: Wenn Sie einen Namen eingeben, wird die SSID automatisch mit demselben Namen angezeigt. Der Name muss eindeutig sein und darf 31 Zeichen nicht überschreiten.
- Seite 45 Sie gelangen zur Registerkarte WLAN-Sicherheit . In diesem Beispiel wurden die folgenden Optionen als Standard beibehalten: Gastnetzwerk, Captive Network Assistant und MAC Filtering wurden deaktiviert. Details zum Einrichten eines Gastnetzwerks finden Sie im nächsten Abschnitt. WPA2 Personal - Wi-Fi Protected Access 2 mit Pre-Shared Key (PSK) Passphrase- Format - ASCII.
-
Seite 46: Erstellen Eines Gast-Wlan Mithilfe Der Webbenutzeroberfläche (Optional)
Client Profiling (optional) Ich kann das alles zusammenfassen und mein Netzwerk verwenden. Erstellen eines Gast-WLAN mithilfe der Webbenutzeroberfläche (optional) Ein Gast-WLAN bietet Gastzugriff auf Ihr Cisco Business Wireless-Netzwerk. Schritt 1 Melden Sie sich bei der Webbenutzeroberfläche des primären Access Points an. - Seite 47 Schritt 3 Geben Sie auf der Registerkarte Allgemein die folgenden Informationen ein: WLAN-ID - Wählen Sie eine Nummer für das WLAN aus. Typ - WLAN auswählen Profilname : Wenn Sie einen Namen eingeben, wird die SSID automatisch mit demselben Namen angezeigt. Der Name muss eindeutig sein und darf 31 Zeichen nicht überschreiten.
- Seite 48 Schritt 4 Sie gelangen zur Registerkarte WLAN-Sicherheit . In diesem Beispiel wurden die folgenden Optionen ausgewählt. Gastnetzwerk - Aktivieren Captive Network Assistant: Wenn Sie Mac oder IOS verwenden, möchten Sie dies wahrscheinlich aktivieren. Diese Funktion erkennt das Vorhandensein eines Captive Portals, indem eine Webanfrage für die Verbindung mit einem Wireless-Netzwerk gesendet wird.
- Seite 49 Internal Splash Page (Interne Splash-Seite) aus, um die standardmäßige, auf dem Cisco Webportal basierende Authentifizierung zu verwenden. Wählen Sie External Splash Page (Externe Splash-Seite) aus, wenn Sie über eine Captive Portal-Authentifizierung mit einem Webserver außerhalb Ihres Netzwerks verfügen. Geben Sie außerdem die URL des Servers im Feld Site URL (URL-Adresse der Site) an.
-
Seite 50: Erstellen Von Anwendungsprofilen Mithilfe Der Webbenutzeroberfläche (Optional)
Unternehmensrichtlinien ermöglichen. Sie ermöglicht die Anpassung und Priorisierung von Datenverkehrstypen. Wie Regeln entscheiden, wie der Datenverkehr klassifiziert oder verworfen wird. Das Cisco Business Mesh Wireless-System bietet Funktionen zur Erstellung von Client- und Anwendungsprofilen. Der Zugriff auf ein Netzwerk als Benutzer beginnt mit vielen Datenaustauschvorgängen, darunter auch der Art des... - Seite 51 leiten, ähnlich wie ein Flussdiagramm. Weitere Richtlinienfunktionen sind Gastzugriff, Zugriffskontrolllisten und QoS. Schritt 1 Navigieren Sie zum Menü auf der linken Bildschirmseite, wenn Sie die linke Menüleiste nicht sehen. Schritt 2 Das Menü Überwachung wird standardmäßig geladen, wenn Sie sich beim Gerät anmelden.
- Seite 52 Settings (Wireless-Einstellungen) klicken. Schritt 3 Klicken Sie auf das Bearbeitungssymbol links neben dem Wireless Local Area Network (Wireless-LAN), auf dem die Anwendung aktiviert werden soll. Da Sie vor kurzem das WLAN hinzugefügt haben, wird Ihre Seite Edit WLAN wie folgt angezeigt:...
- Seite 53 Schritt 4 Navigieren Sie zur Registerkarte Traffic Shaping, indem Sie darauf klicken. Ihr Bildschirm wird möglicherweise wie folgt angezeigt:...
- Seite 54 Schritt 5 Unten auf der Seite befindet sich das Application Visibility Control- Feature. Dies ist standardmäßig deaktiviert. Klicken Sie auf das Dropdown-Menü, und wählen Sie Enabled (Aktiviert) aus. Schritt 6 Klicken Sie auf die Schaltfläche Übernehmen.
- Seite 55 Diese Einstellung muss aktiviert werden, da die Funktion sonst nicht funktioniert. Schritt 7 Klicken Sie auf die Schaltfläche Abbrechen, um das WLAN-Untermenü zu schließen. Klicken Sie dann in der linken Menüleiste auf das Überwachungsmenü. Klicken Sie auf die Menüoption Anwendungen.
- Seite 56 Wenn Sie keinen Datenverkehr zu einer Quelle hatten, wird Ihre Seite wie unten gezeigt leer sein. Auf dieser Seite werden folgende Informationen angezeigt: Anwendung - umfasst viele verschiedene Typen Gruppen: Gibt den Typ der Anwendungsgruppe an, um das Sortieren zu vereinfachen. Datennutzung - Die von diesem Service insgesamt verwendete Datenmenge Durchsatz - Die von der Anwendung genutzte Bandbreite...
- Seite 57 Anwendungstypen. Ihre Liste enthält wahrscheinlich noch viele weitere, darunter die folgenden Gruppen und Beispiele: Durchsuchen EX: Client-spezifisch, SSL E-Mail EX: Outlook, SecurePop3 Sprach- und Videofunktionen EX: WebEx, Cisco Spark, Business-and-Productivity-Tools EX: Microsoft Office 365 Backup und Speicherung EX: Windows Azure Privatnutzer-Internet iCloud, Google Drive Soziale Netzwerke ...
- Seite 58 Schritt 9 Klicken Sie auf das Dropdown-Feld Aktion, um festzulegen, wie Sie diesen Datenverkehrstyp behandeln möchten. Bei diesem Beispiel überlassen wir diese Option Mark . Maßnahmen zur Aufnahme des Datenverkehrs Markierung: Unterteilt den Datenverkehrstyp in eine der drei Ebenen des Differentiated Services Code Point (DSCP), wobei festgelegt wird, wie viele Ressourcen für den Anwendungstyp verfügbar sind. ...
- Seite 59 Schritt 10 Klicken Sie auf das Dropdown-Feld im Feld DSCP, um eine der folgenden Optionen auszuwählen. Nachfolgend sind die DSCP-Optionen für den zu markierenden Datenverkehr aufgeführt. Diese Optionen gehen von weniger Ressourcen zu mehr Ressourcen über, die für den zu bearbeitenden Datenverkehrstyp verfügbar sind. Bronze (Hintergrund) - weniger Silver (Best Effort) Gold (Video)
-
Seite 60: Client-Profiling Mithilfe Der Webbenutzeroberfläche (Optional)
Schritt 12 Klicken Sie nun auf Apply, um diese Richtlinie zu starten. In zwei Fällen könnte dies gelten: Gäste/Benutzer streamen eine große Menge an Datenverkehr ab, um geschäftskritischen Datenverkehr zu verhindern. Sie können entweder die Priorität für Sprache erhöhen, die Priorität des Netflix-Datenverkehrs verringern, um die Dinge zu verbessern. - Seite 61 Bei der Verbindung mit einem Netzwerk tauschen Geräte Informationen zur Erstellung von Client-Profilen aus. Standardmäßig ist die Client-Profilerstellung deaktiviert. Diese Informationen können Folgendes umfassen: Hostname - oder der Name des Geräts Betriebssystem - die Kernsoftware des Geräts Betriebssystemversion - Die Iteration der entsprechenden Software Statistiken über diese Clients enthalten die Menge der verwendeten Daten und den Durchsatz.
- Seite 62 Die folgende Abbildung ähnelt der Anzeige, wenn Sie auf den Link Wireless Settings (Wireless-Einstellungen) klicken:...
- Seite 63 Schritt 2 Wählen Sie das WLAN aus, das Sie für die Anwendung verwenden möchten, und klicken Sie links auf das Bearbeitungssymbol. Schritt 3 Ein Popup-Menü wird möglicherweise ähnlich wie unten angezeigt. Diese wichtige Nachricht kann sich vorübergehend auf den Service in Ihrem Netzwerk auswirken. Klicken Sie auf Ja, um fortzufahren.
- Seite 64 Schritt 4 Schalten Sie die Client-Profilerstellung um, indem Sie auf die Schaltfläche Lokale Profilerstellung klicken. Schritt 5 Klicken Sie auf Apply (Anwenden).
- Seite 65 Gefühl, jetzt eine Minute zu feiern und dann zur Arbeit! Wir wünschen unseren Kunden das Beste. Sie haben also Kommentare oder Vorschläge zu diesem Thema, senden Sie uns bitte eine E-Mail an das Cisco Content Team. Weitere Artikel und Dokumentationen finden Sie auf den Support-Seiten für Ihre...
- Seite 66 Hardware: Cisco RV260P VPN-Router mit PoE Cisco Business Access Point der Serie 140AC Cisco Business 142ACM Mesh Extender...
