Sicherheitshinweise
Zu Ihrem Schutz
Lesen Sie die Betriebsanleitung vor Inbetrieb-
nahme vollständig und beachten Sie die Sicher-
heitshinweise.
• Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.
• Beachten Sie, dass nur geschultes Personal mit dem Gerät
arbeitet.
• Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeits-
schutz- und Unfallverhütungsvorschriften.
Arbeiten mit dem Gerät
Vor Inbetriebnahme den
GEFAHR
gangsdruck am Druckminderer
kontrollieren und mit dem ange-
zeigten Druck am Manometer ver-
gleichen.
Sauerstoff ist als verdichtetes Gas
brandfördernd; unterstützt inten-
sive Verbrennungen; kann heftig
mit brennbaren Stoffen reagieren.
Bestimmungsgemäßer Gebrauch und Gerätefunktion
Verwendung
Die IKA Sauerstofffüllstation C 248 ist ausschließlich zum Befüllen
der C 5010 Aufschlußgefäße mit Sauerstoff geeignet.
Auspacken
Auspacken
• Packen Sie das Gerät vorsichtig aus
• Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
(Post, Bahn oder Spedition)
4
• Die Füllzeit soll nicht unter 30 sec. liegen, um eine ausrei-
chende Sauerstoffbefüllung zu erhalten.
• Bei unzureichender Belüftung kann es zur Bildung von explo-
sionsfähigen Gemischen kommen. Das Gerät daher nur in gut
belüfteten Bereichen verwenden.
• Kontrollieren Sie die Dichtungen vor jeder Verwendung auf
Beschädigungen.
• Nach Arbeitsende muss der Druckminderer der Sauerstoffver-
sorgung geschlossen werden.
Zum Schutz des Gerätes
Aus-
Wartungsarbeiten dürfen nur im
GEFAHR
drucklosen Zustand durchgeführt
werden.
• Sauerstoffführende Leitungen und Verschraubungen fettfrei
halten.
Gerätefunktion
• Der mitgelieferte 2 m Druckschlauch kann problemlos zur
Sauerstoffflasche gelegt werden.
• Der Standort der C 248 Füllstation ist deshalb nicht von der
unmittelbaren Nähe der Sauerstoffflasche abhängig.
• Der eingestellte Fülldruck und der Druck im Aufschlussgefäß
können direkt am Manometer des C 248 (11) abgelesen wer-
den, ungenügende Füllmengen wegen nicht beachteter Min-
destfüllzeit werden vermieden.
• Ständiges Öffnen und Schließen der Sauerstoffflasche ent-
fällt, da sich das automatische Rückschlagventil (Kolben kom-
pl. (2)) nur öffnet, wenn ein Aufschlußgefäß befüllt wird.
Lieferumfang
• C 248 Sauerstofffüllstation
• 3 x O-Ringe
• Verschraubung
• Dichtscheibe
• Betriebsanleitung

Installation

Anschluß des Druckschlauches
Der mitgelieferte Druckschlauch ist für einen Druck von max. 40
bar bei Raumtemperatur ausgelegt. Er ist 2 m lang und kann direkt
zur Sauerstoffflasche oder einem anderen Sauerstoffanschluss mit
Druckminderer gelegt werden (kleinstzulässiger Biegeradius
80 mm).

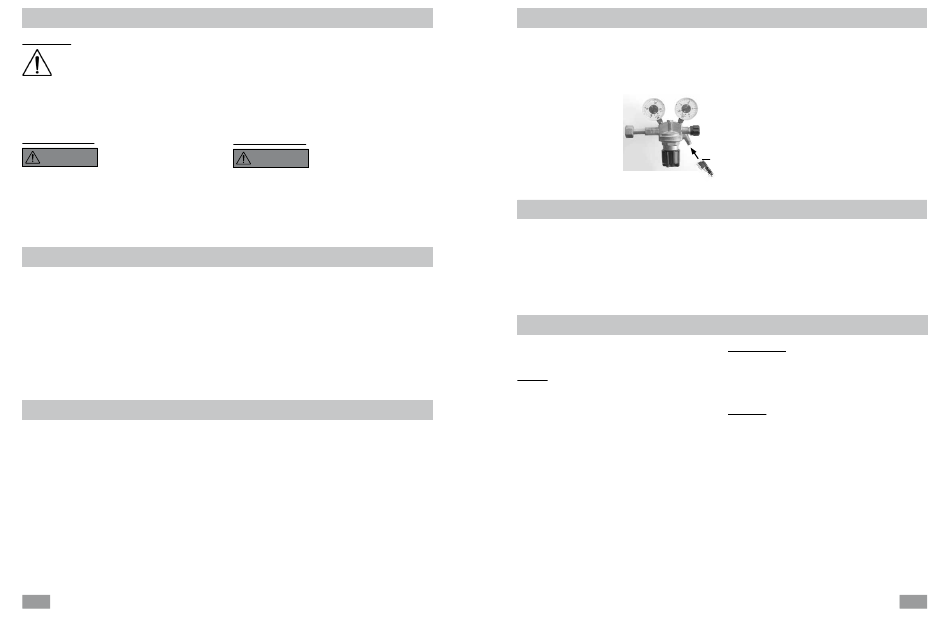

Am Reduzierventil C 29 (Zube-
hör) der Sauerstoff- flasche be-
findet sich ein R1/4 Zoll-Gewinde
(SW 17) zum Anschluss des
Druckschlauches.
Für amerikanische Druckminde-
rer ist dem Druckschlauch ein
entsprechender Adapter beige-
legt. C 29
Inbetriebnahme
Der erforderliche Fülldruck -üblich sind 30 bar- wird am Druck-
reduzierventil der Sauerstoffflasche eingestellt. Der eingestellte
Druck ist auch am Manometer (11) ablesbar.
Der in der Sauerstofffüllstation eingebaute Kolben kompl. (2) ver-
hindert ein ungewolltes Ausströmen von Sauerstoff.
Nach Arbeitsende sollte das Hauptventil der Sauerstoff-
versorgung geschlossen werden.
Instandhaltung und Reinigung
Das Gerät arbeitet wartungsfrei. Es unterliegt lediglich der natürli-
chen Alterung der Bauteile und deren statistischer Ausfallrate.
Reinigung
• Zum Reinigen den Netzstecker ziehen.
• Reinigen Sie IKA-Geräte nur mit von IKA freigegebenen Reini-
gungsmittel.
Diese sind: (tensidhaltiges) Wasser und Isopropanol
• Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
• Elektrische Geräte dürfen zu Reinigungszwecken nicht in das
Reinigungsmittel gelegt werden.
• Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
• Falls andere als die empfohlenen Reinigungs- oder Dekonta-
minationsmethoden angewendet werden, fragen Sie bitte bei
IKA nach.
Eine Abnutzung bei häufigem Gebrauch ist an den O-Ringen des
Kolben kompl. (2) zu erwarten. Der Befüllkopf (3) ist angeschraubt
und kann nach dem Lösen des Druckschlauches abgeschraubt
werden. Die besonders stark beanspruchte Dichtscheibe (3007)
kann ohne Demontage des Druckschlauches ausgetauscht wer-
den. Ziehen Sie mit einem geeigneten Werkzeug (Pinzette) die
Dichtscheibe (3007) herunter. Legen Sie die neue Dichtscheibe in
die Vertiefung des Aufschlussgefäßes. Stellen Sie das Aufschluss-
gefäß unter den Befüllkopf (3) und befüllen Sie das Aufschlussge-
fäß. Die Dichtscheibe bleibt am Kolben kompl. (2) zurück.
Aufschlußgefäße
Die IKA-Aufschlußgefäße C 5010 tragen am Boden, bzw. auf der
Überwurfmutter des Aufschlußgefäßunterteiles eine Kennzeich-
nung, aus der u. a. das Fabrikationsjahr und die Fabrikationsnum-
mer hervorgeht.
(SW 17)
Das Aufschlußgefäß wird auf die gekennzeichnete Position ge-
stellt.
Zum Befüllen des Aufschlußgefäßes wird der Kipphebel nach un-
ten geschwenkt. Am Manometer kann das Ansteigen des Druckes
(ca. 2 bar) beobachtet werden.
Die Füllzeit soll nicht unter 30 sec. liegen.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
• Gerätetyp,
• Seriennummer, siehe Typenschild des Produkts,
• Positionsnummer und Bezeichnung des Ersatzteils, siehe
www.ika.com.
Reparaturfall
Bitte senden Sie nur Geräte zur Reparatur ein, die gerei-
nigt und frei von gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular „Unbedenklichkeitserklärung"
bei IKA an oder verwenden Sie den download Ausdruck des For-
mulares auf der IKA Website www.ika.com.
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht aus-
reichend. Verwenden Sie zusätzlich eine geeignete Transportver-
packung.
