Eu-Konformitätserklärung; Gewährleistung - IKA C 248 Betriebsanleitung

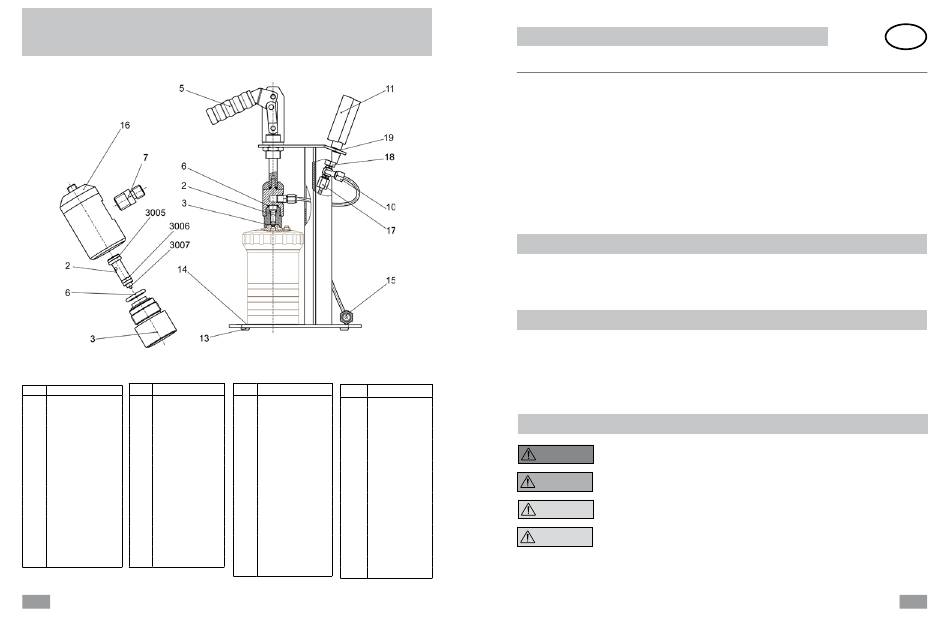

Ersatzteilliste-Ersatzteilbild
List of spare parts-Illustration of spar parts
Nomenclature des pièces de rechange et Illustration des pièces de rechange
Item Description
Pos. Bezeichnung
2 Bulb compl.
2 Kolben kompl.
3 Befüllkopf 3 Filling head
5 Kipphebel 5 Rocking arm
6 O-Ring 11 x 2 6 O-ring 11 x 2
7 Verschraubung gerade 7 Fitting straight
10 Verbindungsrohr 10 Coupling tube
11 Manometer
11 Manometer
13 Rubber base
13 Gummifuß
14 Front foil
14 Frontfolie
15 Connecting tube
15 Anschlussrohr
16 Abdeckkappe 16 Cover
17 T-Verschraubung 17 T-fitting
18 Manometeranschluss 18 Manometric fitting
19 O-Ring 10 x 1,5 19 O-ring 10 x 1.5
3005 O-Ring 5 x 2 3005 O-ring 5 x 2
3006 O-Ring 4 x 1,5 3006 O-ring 4 x 1.5
3007 Gasket
3007 Dichtscheibe
2
序号 名称
Pos. Désignation
球阀
2 Piston compl.
2
充气头
3 Tête de remplissage
3
摇臂
5 Culbuteur
5
O 形环 11 x 2
6 Joint torique 11 x 2
6
直型接头
7 Boulonnage droit
7
联轴节管
10 Tube de raccordement
10
压力计
11 Manomètre
11
橡胶基座
13 Pied en caoutchouc
13
前端箔片
14 Plaque frontale
14
15 Tuyau de raccordement 连接管
15
16 Capuchon
机盖
16
17 T-Boulonnage
17
T 形接头
18 raccordement de ma-
压力计接头
18
nomètre
19 Joint torique 10 x 1,5 19 O 形环 10 x 1.5
3005 Joint torique 5 x 2 3005
O 形环 5 x 2
3006 Joint torique 4 x 1,5
3006
O 形环 4 x 1.5
垫圈
3007 Rondelle étanchchéité
3007
Ursprungssprache
Inhaltsverzeichnis
EU-Konformitätserklärung
Gewährleistung
Zeichenerklärung
Sicherheitshinweise
Bestimmungsgemäßer Gebrauch und Gerätefunktion
Auspacken
Installation
Inbetriebnahme
Instandhaltung und Reinigung
Zubehör
Technische Daten
Ersatzteilliste-Ersatzteilbild
EU-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2014/68/EU und 2011/65/EU entspricht
und mit den folgenden Normen und normativen Dokumenten übereinstimmt: EN ISO 12100.
Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika.com angefordert werden.
Gewährleistung
