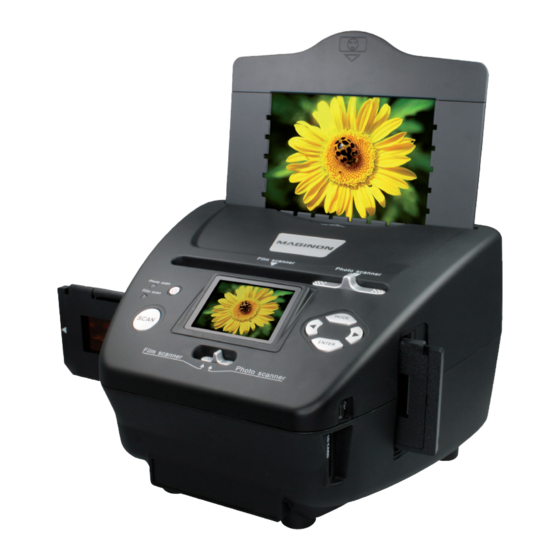

Inhaltszusammenfassung für Maginon Multi Scanner MS 7100
-
Seite 3: Einführung
Fügen Sie die Bedienungsanleitung bei der Weitergabe an Dritte unbedingt bei. Hinweis: • Verwenden Sie den Scanner nur für die vorgesehenen Zwecke. Wird er für andere Zwecke verwendet und kommt es dadurch zu Schäden am Gerät, so erlischt die Garantie. Zudem können nur bei bestimmungsgemäßer Verwendung Schäden an Mensch und Umwelt ausgeschlossen werden. Hauptmerkmale • Multi Scanner mit einer Bildgröße von 5.1 Megapixel • Hohe Scan-Qualität von 1800 dpi und 2400 dpi (interpoliert) • Dias, Fotonegative und Fotos sekundenschnell digitalisieren • Automatische und manuelle Belichtungseinstellung und Automatische Farbbalance • Stromversorgung über die USB-Verbindung Verpackungsinhalt In der Verpackung befinden sich folgende Komponenten: 1. MAGINON Multi Scanner MS 7100 2. 1x Halter für Dias 3. 1x Halter für Negative 4. 3 Fotoschlitten (9 x 13 cm, 10 x 15 cm und 13 x 18 cm) 5. USB-Kabel 6. USB-Netzadapter 7. Software-CD 8. Bedienungsanleitung 9. Garantiekarte... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG HAUPTMERKMALE VERPACKUNGSINHALT INHALTSVERZEICHNIS SICHERHEITSHINWEISE GERÄTEÜBERSICHT VORBEREITUNG 3.1. Stromversorgung 3.2. Ein- und Ausschalten 3.3. Speicherkarte einsetzen 3.4. Speicher voll 4. BILDVORLAGEN EINLEGEN 4.1. Dias einlegen 4.2. Negative einlegen 4.2. Fotos einlegen 5. ALLGEMEINE BEDIENUNG 5.1. Scanvorbereitungen 5.2. Hauptmenü 5.2.1. Hauptmenü Filmscanner-Modus 5.2.2. - Seite 5 5.8. Wiedergabe 5.8.1. Automatische Diaschau 5.8.2. Einzelwiedergabe 5.8.3. Bearbeitungsmenü 5.9. Spracheinstellung 5.10. USB-Modus 6. BLAZEPHOTO (Bildbearbeitungssoftware) 6.1. Installation 6.2. Bearbeitungsfunktionen 6.2.1. Fotos importieren (Fotos imp.) 6.2.2. Vorschau 6.2.3. Bearbeiten 6.2.4. Erstellen 6.2.5. Verteilen 7. ENTSORGUNG 8. GARANTIE UND SERVICE 9. KONFORMITÄT 10.
-
Seite 6: Sicherheitshinweise
1. Sicherheitshinweise GEFAHR für Kinder • Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit Elektrogeräten entstehen können. Halten Sie Kinder daher von dem Artikel fern. • Halten Sie Kinder von Verpackungsmaterial fern. Es besteht u.a. Erstickungsgefahr! GEFAHR durch Elektrizität • Tauchen Sie den Multi Scanner, das USB-Verbindungskabel und den USB-Netzadapter niemals in Wasser, da dann die Gefahr eines elektrischen Schlages besteht. • Berühren Sie den Artikel nicht mit feuchten Händen und betreiben Sie ihn nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit. • Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf das Gerät oder in die nähere Umgebung. Das Gefäß kann umkippen und die Flüssigkeit die elektrische Sicherheit beeinträch- tigen. • Der Multi Scanner darf nur an einen Rechner mit einer USB-Schnittstelle ab der Version 1.1 ange- schlossen werden. Der Betrieb an einer USB 1.0-Schnittstelle kann im Fehlerfall zu Kurzschluss und Brandgefahr führen. • Trennen Sie den Multi Scanner von der Stromversorgung..wenn Sie das Gerät längere Zeit nicht nutzen, ... bei Gewitter, ... bevor Sie das Gerät reinigen und ... wenn während des Betriebes Störungen auftreten. Wenn der Multi Scanner mit der Steckdose verbunden ist, so ziehen Sie immer am USB-Netzadap- ter, nicht am USB-Verbindungskabel. • Um das Gerät vom Computer zu trennen, ziehen Sie das USB-Kabel aus dem USB-Anschluss des Computers. • Die Anschlussleitung darf nicht geknickt oder gequetscht werden. Halten Sie die Anschlusslei- tung von heißen Oberflächen und scharfen Kanten fern. -
Seite 7: Warnung Vor Verletzungen
WARNUNG vor Verletzungen • Verlegen Sie das USB-Verbindungskabel so, dass es nicht zur Stolperfalle wird. VORSICHT – Sachschäden • Stellen Sie den Multi Scanner auf einen festen, ebenen Untergrund. • Schützen Sie das Gerät vor Nässe, Staub, hohen Temperaturen und direkter Sonneneinstrahlung. Andernfalls kann es zu Fehlfunktionen und Schäden an Elektronik oder Gehäuse kommen. • Achten Sie auf ausreichenden Freiraum zur Belüftung um das Gerät. • Halten Sie ausreichend Abstand zu Wärmequellen wie z.B. Herdplatten oder Öfen. • Lassen Sie den Multi Scanner nicht fallen und setzen Sie ihn keinen starken Stößen aus. • Stellen Sie keine Kerzen oder andere offene Brandquellen in die Nähe des Gerätes. • Stellen Sie das Gerät nicht neben starke Magnetfelder, z.B. von Lautsprechern. Die Funktion könnte gestört werden. • Verwenden Sie zum Reinigen keine scharfen Chemikalien, aggressive oder scheuernde Reini- gungsmittel. Verwendungszweck Der Multi Scanner ist für die Nutzung in trockenen Innenräumen vorgesehen. Er ist für die private Nutzung konzipiert und für gewerbliche Zwecke ungeeignet. -
Seite 8: Geräteübersicht
2. Geräteübersicht 1. EIN-/AUS-Schalter 11. Modus-Taste MODE 2. Kontroll-LED Fotoscan-Modus 12. Eingabeschlitz für Fotoschlitten 3. Kontroll-LED Filmscan-Modus 13. Schieber zur Auswahl der Scan-Vorlage 4. Scan-Taste 14. 6,1 cm TFT-LCD Farbmonitor 5. Schalter für Scan-Modus 15. Dia-Halter im Eingabeschlitz für Dias und Negative 6. Mini USB 2.0 Anschluss 16. Halterung für Dias 7. Speicherkartenschacht für SD-/SDHC- und MMC- Speicherkarten 17. Halterung für Negative 8. Links-Taste 18. Fotoschlitten der Größe 9 x 13 cm 9. Eingabe-Taste ENTER 19. Fotoschlitten der Größe 10 x 15 cm 10. Rechts-Taste ... -
Seite 9: Vorbereitung
3. Vorbereitung 3.1. Stromversorgung Über den USB-Anschluss seitlich am Multi Scanner kann das Gerät direkt mit dem Strom verbunden werden. Schließen Sie das USB-Kabel entsprechend den Abbildungen an den Multi Scanner und an den USB-Netzadapter an. Stecken Sie den USB-Netzadapter in eine frei zugängliche Steckdose ein. Das Gerät ist nun betriebs- bereit. Hinweis: • Der Multi Scanner kann auch über den USB-Anschluss eines Computers mit Strom versorgt werden. Sie können dann entweder am Gerät Bilder einscannen oder aber die bereits ein- gescannten Bilder auf den Computer übertragen. 3.2. Ein- und Ausschalten Zum Einschalten des Multi Scanners drücken Sie die Ein-/Aus-Taste. Daraufhin leuchtet eine der LEDs für „ Photo scan“ oder „ Film scan“ auf und der Monitor schaltet sich ein. Zum Ausschalten des Scanners drücken Sie die Ein-/Aus-Taste erneut. Wird ca. 15 Minuten keine Taste des Scanners be- tätigt wird, so schaltet das Gerät automatisch ab. -
Seite 10: Speicherkarte Einsetzen
3.3. Speicherkarte einsetzen Wenn keine Speicherkarte eingelegt ist, so erscheint beim Einschalten nebenstehender Warnhinweis. Dieser erlischt nach wenigen Sekunden. Setzen Sie daher zunächst eine Speicherkarte ein, bevor Sie Bilder einscannen. Es können SD-/SDHC- und MMC-Speicherkarten bis maximal 16 GByte verwendet werden. Führen Sie die Speicherkarte in den Speicherkar- ten-Schacht auf der Seite des Scanners entspre- chend der nebenstehenden Abbildung ein. Drücken Sie die Speicherkarte so tief in den Schacht, bis diese hörbar einrastet. Um die Speicherkarte wieder zu entnehmen, drücken Sie erneut auf die Karte; die Karte löst sich daraufhin und wird etwas aus dem Gerät heraus geschoben. Wird die Speicherkarte bei eingeschaltetem Scan- ner eingelegt, so erfolgt ein Warnhinweis und das Gerät schaltet automatisch ab. Falls nach dem Einsetzen der Speicherkarte in der Live-Anzeige eine Speicherkarte mit Schloss- symbol rechts unten im Monitor angezeigt wird, so ist die eingelegte Speicherkarte schreib- geschützt. Sollte trotzdem ein Scan-Versuch erfolgen, so wird beim Drücken der Scan-Taste die Speicherkarte mit Schlosssymbol in der Mitte des Bildschirms kurzzeitig angezeigt. Entnehmen Sie die Speicherkarte und entfernen den Schreibschutz, indem Sie den seitlichen Schieber an der Speicherkarte in die andere Posi- tion schieben. -
Seite 11: Speicher Voll
3.4. Speicher voll Wenn Sie im Aufnahmemodus die SCAN-Taste be- tätigen und es wird im Display des Multi Scanners die nebenstehende Warnung angezeigt, so ist die verwendete Speicherkarte voll. Sie müssen die Bil- der dann zunächst auf den Computer übertragen oder eine neue Speicherkarte einsetzen, bevor Sie weitere Bilder einscannen können. Wird daraufhin ca. 2 Minuten keine Taste des Scanners betätigt wird, so schaltet das Gerät automatisch ab. -
Seite 12: Bildvorlagen Einlegen
4. Bildvorlagen einlegen Hinweis: • Achtung: Führen Sie den Dia- bzw. Negativ-Halter nicht von der linken Seite in den Einga- beschlitz des Scanners ein und ziehen Sie den Halter nicht zur rechten Seite aus dem Gerät heraus! Schäden, die dadurch verursacht werden, unterliegen nicht der Garantieleistung! • Behandeln Sie Fotos, Dias und Negative mit Sorgfalt. Staub, Kratzer oder Fingerabdrücke werden auf dem gespeicherten Bild zu sehen sein. Tragen Sie, wenn möglich, Baumwoll- handschuhe während des Scannens. Verwenden Sie Druckluft zum Beseitigen von Staub auf den Vorlagen. Solch ein Gerät ist nicht im Lieferumfang des Multi Scanners enthalten, kann jedoch in jedem Fachgeschäft für Büromaterialien oder Elektronik gekauft werden. 4.1. Dias einlegen Um mit dem Multi Scanner Dias einzuscannen, schieben Sie beide Schiebeschalter in die Position „Film Scanner“. Dias werden hier als „ Film“ betrachtet. Öffnen Sie den Dia-Halter an der mit „ Open“ markierten Stelle und legen den geöffneten Halter wie im nachfolgenden Bild dargestellt vor sich hin. Die Dias platzieren Sie nun in normaler Ausrichtung (nicht gedreht und nicht seitenverkehrt) in die dafür vorhandenen Aussparungen des Halters. Schließen Sie den Dia-Halter und drücken Sie auf die Ränder, bis diese einrasten. Führen Sie nun den Dia-Halter so von der rechten Seite in den Eingabeschlitz des Multi Scanners für Dia- und Negativ-Halter ein, dass die weiße Dreiecks-Markierung voran und sichtbar ist. Schieben Sie den Dia-Halter so weit in den Multi Scanner ein, bis dieser spürbar in der ersten Dia- Position einrastet. -
Seite 13: Negative Einlegen
4.2. Negative einlegen Um mit dem Multi Scanner Negative einzuscannen, schieben Sie beide Schiebeschalter in die Positi- on „ Film Scanner“. Negative werden hier als „ Film“ betrachtet. Öffnen Sie den Negativ-Halter an der mit „ Open“ markierten Stelle und legen den geöffneten Halter wie im nachfolgenden Bild dargestellt vor sich hin. Die Negative platzieren Sie nun in normaler Ausrichtung (nicht gedreht und nicht seitenverkehrt) in die dafür vorhandenen Aussparungen des Halters. Sie können sich dabei an der stets auf dem Negativ-Streifen vorhandenen Nummerierung orientieren. Schließen Sie den Negativ-Halter und drücken Sie auf die Ränder, bis diese einrasten. Führen Sie nun den Negativ-Halter so von der rechten Seite in den Eingabeschlitz des Multi Scan- ners für Dia- und Negativ-Halter ein, dass die weiße Dreiecks-Markierung voran und sichtbar ist. Schieben Sie den Negativ-Halter so weit in den Multi Scanner ein, bis dieser spürbar in der ersten Negativ-Position einrastet. Hinweis: • Das Design des Filmhalters entspricht ISO-Norm. In einigen Fällen passen die Löcher des Negativs nicht exakt auf den Halter. Dies wird von nicht standardmäßigen Kameras ver- ursacht. In solchen Fällen ist auf dem Bildrand eine kleine schwarze Linie zu sehen, die ganz einfach mit einem Bildbearbeitungsprogramm entfernt werden kann. -
Seite 14: Fotos Einlegen
4.3. Fotos einlegen Um mit dem Multi Scanner Papierfotos einzuscannen, schieben Sie beide Schiebeschalter in die Position „ Photo Scanner“. Legen Sie ein Foto in den der Bildgröße entsprechenden Fotoschlitten ein. Die Schlitten stehen in den Größen 9 x 13 cm (3 ½‘‘ x 5‘‘), 10 x 15 cm (4‘‘ x 6‘‘) und 13 x 18 cm (5‘‘ x 7‘‘) zur Verfügung. Hinweis: • Fotos, die nicht exakt in einen der Fotoschlitten passen, sollten nicht in den Multi Scanner eingelegt werden. Es besteht die Gefahr, dass diese in das Gerät fallen und nicht mehr entnommen werden können! Stecken Sie den Fotoschlitten in den Schlitz an der Oberseite des Multi Scanners (siehe Abbildung). Ach- ten Sie darauf, dass sich beim Scannen von Papierfotos kein Dia- oder Negativ-Halter im Scanner befindet. Hinweis: • Beachten Sie, dass vor Beginn des Scanvorgangs das zum Fotoschlitten passende Bild- format im Menü eingestellt werden muss. -
Seite 15: Allgemeine Bedienung
5. Allgemeine Bedienung 5.1. Scanvorbereitungen • Wenn Sie Dias oder Negative scannen möchten, so schieben Sie beide Schalter an der Ober- seite (Scan-Modus und Scan-Vorlage) auf die linke Position „Film scanner“. Wenn Sie jedoch Papierfotos scannen möchten, so schieben Sie diese beiden Schalter nach rechts auf die Position „Photo scanner“. • Legen Sie das zu scannende Dia, Negativ oder Papierfoto in den entsprechenden Halter ein. • Führen Sie den Dia- bzw. Negativ-Halter in den Eingabeschlitz rechts am Gerät oder den Foto- schlitten in den Schlitz an der Oberseite des Gerätes ein. • Legen Sie eine Speicherkarte in den Speicherkarten-Schacht ein. • Stellen Sie auf eine der beiden möglichen Weisen die Stromversorgung her: 1. Schließen Sie den Multi Scanner über das USB-Kabel an einen Computer an. 2. Verbinden Sie das Gerät über das USB-Kabel mit dem USB-Netzadapter zu einer Steckdose. • Drücken Sie den Ein-/Aus-Schalter, um den Multi Scanner einzuschalten. Hinweis: • Je nach Einstellung des Schalters für den Scan-Modus leuchtet neben der Einschalttaste eine der LEDs „... -
Seite 16: Hauptmenü
5.2. Hauptmenü Wenn der Multi Scanner eingeschaltet wird, so erscheint im Display das zum ausgewählten Scan- Modus „ Film scanner“ oder „ Photo scanner“ gehörige Hauptmenü. Sie können jederzeit aus den Untermenüs mit der Taste MODE zu diesem Hauptmenü zurückkehren. Im Hauptmenü können Sie mit den Tasten / die gewünschte Option auswählen; bestätigen Sie Ihre Auswahl mit der ENTER-Taste. 5.2.1. Hauptmenü Filmscanner-Modus In den nachfolgenden beiden Bildern wird das Hauptmenü für den Filmscanner-Modus in zwei verschiedenen Auswahl-Zuständen mit Hinweisen auf die zur Verfügung stehenden Auswahlpunkte dargestellt. Im Filmscanner-Modus werden Dias und Negative eingescannt. Spracheinstellung Wiedergabe USB-Modus Filmtyp Auflösung Aufnahmemodus... -
Seite 17: Hauptmenü Fotoscanner-Modus
5.2.2. Hauptmenü Fotoscanner-Modus Die nächsten beiden Bilder zeigen das Hauptmenü des Fotoscanner-Modus mit Hinweisen auf die zur Verfügung stehenden Auswahlpunkte. Im Fotoscanner-Modus werden Papierbilder eingescannt. Spracheinstellung Effekt (Mehrfarbig / Schwarz-Weiß) USB-Modus Bildgröße (9 x 13, 10 x 15, 13 x 18 cm) Auflösung Aufnahmemodus Wiedergabe... -
Seite 18: Filmtyp (Nur Im Filmscanner-Modus)
5.3. Filmtyp (nur im Filmscanner-Modus) Bevor Sie im Filmscanner-Modus Dias oder Negative einscannen, muss der vorliegende Filmtyp eingestellt werden. Wählen Sie dazu im Hauptmenü mit den Tasten / den Punkt „ Film Typ“ aus und bestätigen diesen mit der Taste ENTER. ENTER Negativ Streifen: Mit dieser Option können Farb-Negative als Normalbild eingescannt werden. Dia: Wählen Sie „ Dia“, wenn Sie einen Dia-Halter mit Dias eingelegt haben. S&W: Diese Einstellung wird zum Scannen von Schwarz-Weiß-Negativbildern verwendet. Wählen Sie mit den Tasten / den gewünschten Filmtyp und bestätigen Sie mit ENTER. Der Multi Scanner wechselt danach direkt in den Aufnahmemodus. 5.4. Effekte (nur im Fotoscanner-Modus) Im Fotoscanner-Modus können Sie vorab einstellen, ob Papierfotos in Farbe oder Schwarz-Weiß eingescannt werden sollen. Wählen Sie dazu im Hauptmenü mit den Tasten / den Punkt „ Effekt“ aus und bestätigen diesen mit der Taste ENTER. ENTER Farbe. Schwarz-Weiß. Wählen Sie mit den Tasten / den gewünschten Farbeffekt und bestätigen Sie mit ENTER. Der Multi Scanner wechselt danach direkt in den Aufnahmemodus. -
Seite 19: Fotoformat Wählen (Nur Im Fotoscanner-Modus)
5.5. Fotoformat wählen (nur im Fotoscanner-Modus) Im Fotoscanner-Modus muss der Multi Scanner auf die Größe des eingelegten Fotos eingestellt werden. Wählen Sie dazu im Hauptmenü mit den Tasten / den Punkt „ Bildgröße“ aus und bestä- tigen diesen mit der Taste ENTER. ENTER 5“ x 7“ Format (13 x 18 cm). 4“ x 6“ Format (10 x 15 cm). 3½“ x 5“ Format (9 x 13 cm). Wählen Sie mit den Tasten / das gewünschte Bildformat und bestätigen Sie mit ENTER. Der Multi Scanner wechselt danach direkt in den Aufnahmemodus. 5.6. Auflösung einstellen Der Multi Scanner verfügt über einen Bildsensor mit einer Auflösung von 5,1 Megapixel. Zusätzlich haben Sie die Möglichkeit, für die Aufnahmen eine interpolierte Auflösung von etwa 10 Megapixel zu wählen. Dias und Negative werden bei 5 Megapixeln („5M“) mit 2.760 x 1.840 Bildpunkten aufgenommen. Mit der Einstellung „ 10M“ für 10 Megapixel erhalten Sie im Filmscanner-Modus Aufnahmen mit 3.900 x 2.600 Bildpunkten. Im Fotoscanner-Modus unterscheidet sich die Auflösung je nach Einstellung der Fotogröße. Bei Auswahl von 5 Megapixeln ergeben sich Aufnahmen mit 2.592 x 1.728 (9 x 13 cm), 2.592 x 1.728 (10 x 15 cm) und 2.592 x 1.850 (13 x 18 cm) Bildpunkten. Werden die Bilder mit 10 Megapixeln gescannt, so erhält man 3.648 x 2.432 (9 x 13 cm), 3.648 x 2.432 (10 x 15 cm) und 3.648 x 2.604 (13 x 18cm) Bildpunkte. -
Seite 20: Aufnehmen
Um die gewünschte Auflösung einzustellen, wählen Sie im Hauptmenü mit den Tasten / den Punkt „ Auflösung“ aus und bestätigen diesen mit der Taste ENTER. ENTER 5 Megapixel Auflösung. 10 Megapixel Auflösung (Interpoliert). Wählen Sie mit den Tasten / die gewünschte Auflösung und bestätigen Sie mit ENTER. Der Multi Scanner wechselt danach direkt in den Aufnahmemodus. 5.7. Aufnehmen Wählen Sie im Hauptmenü die Option „ Aufnahmemodus“ und starten Sie diesen durch Betätigen der ENTER-Taste. Daraufhin gelangen Sie zur Scan-Vorschau (Live-Anzeige) des eingelegten Bildes. Während der Scan-Vorschau wird das Live-Anzeigesymbol in der linken oberen Bildschirmecke angezeigt. Bei eingelegter Speicherkarte wird zudem in der rechten unteren Bildschirmecke das Speicherkarten-Symbol angezeigt. Enter oder... -
Seite 21: Scannen Und Bearbeiten
5.7.1. Scannen und Bearbeiten Drücken Sie während der Scan-Vorschau die Taste SCAN, um das eingelegte Bild einzuscannen. Daraufhin wird das Bild im Bearbeitungsmenü angezeigt. SCAN Eingescanntes Bild Die Symbole im Bearbeitungsmenü haben folgende Bedeutungen: Sichern: Das aufgenommene Bild abspeichern. Abbrechen: Die Bearbeitung des Bildes abbrechen. Menü: Zurück zum Hauptmenü. Sichern Wählen Sie im Bearbeitungsmenü mit den Tasten / die Option „ Sichern“ aus und drücken die ENTER-Taste. Das aufgenommene Bild wird daraufhin auf der Speicher- karte abgespeichert. Anschließend kehrt der Scanner zurück zur Scan-Vorschau (Live-Anzeige). Sichern... -
Seite 22: Abbrechen
Abbrechen Wählen Sie mit den Tasten / die Option „ Abbrechen“ und bestätigen Sie mit ENTER. Dadurch wird die Bearbei- tung des aktuell eingescannten Bildes abgebrochen und zur Scan-Vorschau zurückgekehrt. Achtung: Das eingescannte Bild wird nicht gespeichert! Menü Um aus dem Bearbeitungsmenü in das Hauptmenü zurückzukehren, wählen Sie mit den Tasten / „ Menü“ aus und drücken die Taste ENTER. Alternativ können Sie die MODE-Taste drücken. Achtung: Das eingescannte Bild wird dabei nicht gespei- chert! 5.7.2. Weitere Bilder scannen Nach Ausführung einer der Optionen „ Sichern“ bzw. „ Abbrechen“ kehrt der Scanner zur Scan- Vorschau (Live-Anzeige) zurück. Sie können dann den Dia- bzw. Negativ-Halter zum nächsten Bild schieben oder das nächste Papierfoto einlegen und den Scan-Vorgang wiederholen. 5.7.3. Anpassen von Helligkeit und Farbe Während der Scan-Vorschau haben Sie die Möglichkeit, den Helligkeitswert (EV) sowie die Farb- werte des Bildes zu verändern. Drücken Sie dazu zunächst die Taste ENTER. Am Monitor werden daraufhin die Einstellungen für den EV-Wert sowie für die Farben Rot (R), Grün (G) und Blau (B) angezeigt. Wählen Sie mit den Tasten MODE und ENTER den gewünschten Wert aus und verändern diesen mit den Tasten und im Bereich von -2 bis +2. Um die ausgewählten Werte zu übernehmen und zur Scan-Vorschau zurück- zukehren, drücken Sie die Taste SCAN. -
Seite 23: Spiegeln
5.7.4. Spiegeln Sie haben während der Scan-Vorschau (Live-Anzeige) die Möglichkeit, das eingelegte Bild vor dem Einscannen horizontal oder vertikal zu spiegeln. Mit Hilfe dieser Funktionen können falsch einge- legte Bilder in die gewünschte Ausrichtung gebracht werden. Hinweis: • Die eingestellte Spiegelung bleibt auch erhalten, wenn das Bild gewechselt oder ein anderes Menü gewählt wurde und anschließend das Scannen fortgesetzt wird. Beim Aus- schalten des Multi Scanners bleibt die Spiegelung hingegen nicht erhalten. horizontales Spiegeln Drücken Sie die Taste , um das Bild horizontal von links nach rechts zu spiegeln. vertikales Spiegeln Drücken Sie die Taste , um das Bild vertikal von oben nach unten zu spiegeln. -
Seite 24: Wiedergabe
5.8. Wiedergabe Um bereits eingescannte Bilder anzuschauen, können Sie im Hauptmenü zur Wiedergabe wechseln. Sie gelangen bei eingeschaltetem Scanner jederzeit über die MODE-Taste bzw. das Menü-Symbol ins Hauptmenü. Dort wechseln Sie mit den Tasten / zum Modus „ Wiedergabe“ und drücken dann die ENTER-Taste. oder Filmscanner-Modus Fotoscanner-Modus Symbol für 5.8.1. Automatische Diaschau Diaschau-Modus Sobald Sie den Wiedergabemodus eingeschaltet haben, werden auf dem Bildschirm automatisch alle Bilder der Speicherkarte nacheinander in einem Abstand von etwa 2 Sekunden angezeigt. Es werden nur solche Bilder wiedergegeben, die durch den Multi Scanner aufgenommen wurden; Bilder aus anderen Quellen können nicht wiedergegeben werden. Falls die Wiedergabe aufgerufen wird, ohne dass ein einge- scanntes Bild auf der Speicherkarte vorhanden ist, so wird im Display kurzzeitig der Hinweis „ Keine Datei“ angezeigt. Danach kehrt das Gerät in das Hauptmenü zurück. -
Seite 25: Einzelwiedergabe
5.8.2. Einzelwiedergabe Symbol für Einzelbildanzeige Drücken Sie während der Diaschau die ENTER-Taste, so stoppt die Diaschau und das letzte Bild wird dauerhaft angezeigt. Sie haben nun die Möglichkeit, mit den Tasten und die Bilder einzeln zurück- oder vorzublättern. Dabei wird im oberen Teil des Displays anstelle des Sym- bols für die Einzelbildanzeige der Dateiname des aktuellen Bildes angezeigt. Bild zurück Bild vor 5.8.3. Bearbeitungsmenü Um ein bereits gescanntes Bild nachträglich zu bearbeiten, drücken Sie zunächst während der automatischen Diaschau einmal die ENTER-Taste, um in die Einzelwiedergabe zu gelangen. Wählen Sie nun mit den Tasten oder das Bild aus, welches Sie bearbeiten möchten. Drücken Sie die ENTER-Taste erneut, um das Bearbeitungsmenü angezeigt zu bekommen. Die Symbole im Bear- beitungsmenü haben folgende Bedeutungen: +90 Grad drehen: Aufgenommenes Bild +90 Grad (nach rechts) drehen. -90 Grad drehen: Aufgenommenes Bild -90 Grad (nach links) drehen. Löschen: Dieses Bild auf der Speicherkarte löschen. Beenden: Zur Diaschau zurückkehren. Speichern: Bearbeitetes Bild auf der Speicherkarte abspeichern. Menü: Zum Hauptmenü zurückkehren. Nachfolgend noch einmal eine Darstellung der beschriebenen Wiedergabe-Modi: ENTER ENTER Diaschau-Modus Einzelbild-Modus Bearbeitungs-Modus... - Seite 26 Drehen Sie haben die Möglichkeit, gescannte Bilder nachträglich zu drehen. Um das ausgewählte Bild um 90 Grad im Uhrzeigersinn zu drehen, wählen Sie im Bearbeitungsmenü mit den Tasten / die Option „ Drehen+90°“ und drücken die ENTER-Taste. Analog zu der beschriebenen Vorgehensweise können Sie ein Bild mit der Option „ Drehen-90°“ um 90 Grad gegen den Uhrzeigersinn drehen. ENTER Hinweis: • Das gedrehte Bild wird nicht automatisch gespeichert. Dies geschieht erst nach Durchfüh- rung der Option „ Sichern“. Sichern Um ein gedrehtes Bild dauerhaft abzuspeichern, wechseln Sie zunächst mit den Tasten / auf den Punkt „ Sichern“. Nach Drücken der Taste ENTER wird das Bild gespeichert und auf dem Bild- schirm wird das nächste Bild angezeigt. ENTER...
- Seite 27 Löschen Um das angezeigte Bild endgültig zu löschen, wählen Sie zunächst im Bearbeitungsmenü mit den Tasten / die Option „ Löschen“. Nach Drücken der Taste ENTER wird das Bild gelöscht und das nächste Bild angezeigt. Gleichzeitig wechselt die Auswahl automatisch auf „ Beenden“. Um weitere Bilder zu löschen, wechseln sie erneut auf den Punkt „ Löschen“. ENTER Hinweis: • Achtung: Gelöschte Bilder können nicht wieder hergestellt werden! Kein Bild Wenn im Wiedergabemodus das letzte vorhandene Bild gelöscht wurde, so zeigt der Bildschirm das nebenstehende Bild als Hinweis darauf an, dass kein Foto mehr vorhanden ist. Nach einigen Sekunden wechselt der Multi Scanner dann zurück in das Hauptmenü. Beenden Sobald Sie im Bearbeitungsmenü die Funktion „ Beenden“ wählen, kehrt die Anzeige zur automa- tischen Diaschau zurück, beginnend mit dem ersten Bild. ENTER...
-
Seite 28: Spracheinstellung
Menü Um das Bearbeitungsmenü zu beenden und ins Haupt- menü zurückzukehren, wählen Sie mit den Tasten / den Punkt „ Menü“ und drücken dann die ENTER-Taste. Sie können auch jederzeit mit der Taste MODE in das Hauptmenü wechseln. 5.9. Spracheinstellung Sie können die Spracheinstellung der Menüs jederzeit ändern.Wählen Sie dazu im Hauptmenü mit den Tasten / den Punkt „ Sprache“ aus und bestätigen diesen mit der Taste ENTER. ENTER Wählen Sie mit den Tasten / die gewünschte Sprache aus und bestätigen Sie diese mit ENTER. Anschließend wechselt der Multi Scanner automatisch zurück ins Hauptmenü. -
Seite 29: Usb-Modus
5.10. USB-Modus Nach dem Scannen von Bildern auf eine Speicherkarte können Sie die Karte entnehmen und die Bilder am Computer über ein Kartenlese-Gerät übertragen. Sie können den Multi Scanner zudem direkt am Computer anschließen, um die Bilder von der eingelegten Speicherkarte zu übertragen. Verbinden Sie dazu den Multi Scanner über das USB-Kabel zunächst mit einem USB-Anschluss des Computers und schalten das Gerät ein. Im Hauptmenü wählen Sie dann mit den Tasten / den Punkt „ USB MSDC“ und bestätigen die Auswahl mit der Taste ENTER. Dadurch richtet sich im Arbeitsplatz des Computers ein zusätzlicher Wechseldatenträger ein, über den man Zugriff auf die gescannten Bilder hat. ENTER Drücken Sie die MODE-Taste, um die Verbindung zum Computer zu trennen. -
Seite 30: Blazephoto (Bildbearbeitungssoftware)
6. BlazePhoto (Bildbearbeitungssoftware) Auf der Software-CD finden Sie das Bildbearbeitungs-Programm BlazePhoto. Dieses Programm stellt Ihnen grundlegende Funktionen zur Archivierung und Nachbearbeitung von Fotos zur Verfügung. Damit können Sie die über den Multi Scanner erfassten Bilder nachträglich aufbessern, verändern, verwalten und auf CD/DVD brennen. 6.1. Installation Legen Sie die mitgelieferte Software-CD in das CD/DVD-Laufwerk Ihres Computers ein. Daraufhin wird am Bildschirm des Computers ein Begrüßungsfenster angezeigt. Dort wählen Sie den Punkt „Install BlazePhoto 2.0“ aus, um das Programm zu installieren. Folgen Sie während der Installation den Anweisungen des Installationsprogramms. Hinweis: • Vor der Installation der mitgelieferten Software sollte auf dem Computer eine Datensiche- rung durchgeführt werden. Der Hersteller haftet nicht bei Datenverlust. • Das Programm BlazePhoto ist nur für Windows 98, ME, 2000, XP, Vista und 7 geeignet, nicht jedoch für Mac OS, Linux oder andere Betriebssysteme. 6.2. Bearbeitungsfunktionen Eine Nachbearbeitung der mit dem Multi Scanner eingelesenen Bilder erfolgt in der Regel in drei Schritten: Zunächst werden die Bilder in das Programm BlazePhoto eingelesen. Diese Bilder können Sie im nächsten Schritt mit verschiedenen Funktionen verändern. So können beispielsweise Bilder gedreht, Rote Augen entfernt oder ein Text eingefügt werden. Abschließend haben Sie die Möglich- keit, die vorhandenen Bilder in Ordnern zu verwalten, auf CD/DVD zu brennen oder zu drucken. 6.2.1. Fotos importieren (Fotos imp.) Über das Menü „ Fotos imp.“ (Fotos importieren) stehen Ihnen verschiedene Wege zur Verfügung, um Bilder aus unterschiedlichen Quellen wie dem Multi Scanner, einer Digitalkamera oder von der Festplatte in das Programm zu importieren. Wenn Sie „ Fotos imp.“ angeklickt haben, stehen Ihnen folgende Optionen zur Verfügung:... -
Seite 31: Vorschau
Wenn Sie den Punkt Ordner durchsuchen ausgewählt haben, so werden im Programmbereich darunter die Laufwerke und Ordner angezeigt, die in diesem Moment auf dem Computer zur Verfügung stehen. Dort können Sie den Ordner mit den gewünschten Bildern anwählen. Die darin vorhandenen Bilder werden dann in der Vorschau angezeigt, so dass Sie einzelne oder alle Bilder auswählen können. Über dem Menüpunkt Import von Photo Scanner können Sie Bilder direkt von einem Flachbett- oder speziellen Fotoscanner in das Programm einscannen, sofern dieser über einen TWAIN-Treiber vom Computer aus angesprochen wird. Möchten Sie Bilder über einen Filmscanner einlesen, der ein Einscannen direkt über den Computer ermöglicht, so verwenden Sie den Punkt Import von Film-Scanner. Um bereits vorhandene Bilder von einem Datenträger wie einer Speicherkarte, einer Kamera, einem USB-Stick etc. zu übernehmen, steht Ihnen die Funktion Kamera & Wechseldatenträger zur Verfü- gung. Hier wählen Sie zunächst den Datenträger aus, auf dem sich die Bilder befinden. Sie können über den Punkt Lokale Festplatte durchsuchen ebenso Bilder von der Festplatte des Computers übernehmen. Dabei durchsucht das Programm eigenständig die Festplatte nach vor- handenen Bildern. Wenn das Programm BlazePhoto bereits geöffnet ist und Sie stellen die Verbindung zum Multi Scan- ner her (siehe 5.10. USB-Modus), so öffnet sich automatisch ein Fenster zum Importieren der Bilder. Sie können dies auch jederzeit durch Auswahl des Menüpunktes „ Kameras und Wechseldatenträger“ unter dem Menü „ Fotos imp.“ erreichen. 6.2.2. Vorschau Mit Hilfe der Funktion Vorschau können importierte Bilder auf verschiedene Arten dargestellt werden. So können Sie entweder ein einzelnes Bild, eine Miniaturansicht aller in dem ausgewählten Ordner vorhandenen Bilder oder eine Mischung aus beidem angezeigt bekommen. Klicken Sie in der Miniaturansicht ein Bild doppelt mit der linken Maustaste an, so wird dieses Bild einzeln ange- zeigt. -
Seite 32: Bearbeiten
Über die Ablage-Funktion können einzelne Bilder vorab ausgewählt werden, die zur weiteren Bearbeitung vorgemerkt werden sollen. Markieren Sie dazu in der Vorschau ein oder mehrere Bilder durch Anklicken mit der linken Maustaste und wählen dann die Option „ In Ablage“. Dadurch erhal- ten die Miniaturbilder in der Ablage ein Schloss-Symbol. Um ein einzelnes Bild wieder aus der Ablage zu entfernen, klicken Sie das Bild mit der rechten Maustaste an und wählen „ Auswahl löschen“. Um alle Bilder aus der Ablage zu entfernen, verwen- den Sie rechts neben der Ablage die Option „ Reset“. 6.2.3. Bearbeiten Um ein Bild bearbeiten zu können, wählen Sie dieses zunächst in der Vorschau aus und klicken dann mit der linken Maustaste auf den Punkt Bearbeiten. Das Bild wird daraufhin vergrößert mit den zur Verfügung stehenden Bearbeitungswerkzeugen angezeigt. Übernehmen Sie eine Änderung, indem Sie nach jeder Änderung jeweils „ OK“ anklicken. Mit „ Reset“ verwerfen Sie die vorgenommenen Änderungen wieder. Die allgemeinen Werkzeuge erlauben es, den Zuschnitt oder die Orientierung eines Bildes abzuän- dern. Hier haben Sie die nachfolgend erläuterten Möglichkeiten: • Drehen: Ein Bild kann schrittweise um jeweils 90 Grad nach links oder rechts gedreht werden. Nach Auswahl von „ Drehen“ legen Sie die neue Ausrichtung über „ Links“ bzw. „ Rechts“ fest. • Spiegeln: Um ein Bild an einer senkrechten Linie horizontal bzw. an einer waagerechten Linie vertikal zu spiegeln, wählen Sie den Punkt „ Spiegeln“ aus. Spiegeln Sie das Bild über „ Horizontal“ bzw. „... - Seite 33 Sie können zudem den Gesamteindruck eines Bildes verbessern, indem Sie etwa die Farbgebung oder die Schärfe des Bildes verändern. Dazu sind folgende Funktionen vorhanden: • Rote Augen: Weist eine Person in einem Bild rote Augen auf, so können diese korrigiert werden. Legen Sie mit der Maus einen möglichst eng gefaßten Rahmen um ein Auge und klicken dann auf „ OK“. Um den Rahmen optimal ansetzen zu können, sollten Sie das Bild mit Hilfe der Zoomfunktion oberhalb des Bildes zunächst vergrößern. • Farbe: In manchen Bildern kann eine Anpassung von Helligkeit, Kontrast, Farbton oder Farbsättigung zu einer Verbesserung der Bildqualität führen. Dazu bietet die Option „ Farbe“ die geeig- neten Einstellmöglichkeiten. • Weich/Scharf: Hier kann die Schärfe eines Bildes entweder ver- stärkt oder abgeschwächt werden. • Verbessern: Durch Anwendung der Funktion „ Verbessern“ wird eine automatische Anpassung der Farben eines Bildes durchge- führt. Dabei stehen verschiedene Arten der Anpassung zur Verfügung. Darüber hinaus stehen Ihnen weitere Werkzeuge zur Verfügung, mit denen ein Bild korrigiert oder ergänzt werden kann. Dies sind im Einzelnen: • Text hinzufügen: Wenn Sie einen Text in ein Bild einfügen möch- ten, so geben Sie im Textfeld der Option den gewünschten Text ein und positionieren diesen dann innerhalb des Bildes mit der Maus. • Clip hinzufügen: Sie können in ein Bild so genannte Clip-Arts einfügen. Wählen Sie zunächst die gewünschte Grafik aus der Liste aus. Ändern Sie mit der Maus die Größe der Grafik und positionieren diese innerhalb des Bildes.
-
Seite 34: Erstellen
6.2.4. Erstellen Das Programm BlazePhoto bietet Ihnen die Möglichkeit, Bilderserien zusammenzufassen und zur Archivierung oder Weitergabe auf CD bzw. DVD zu speichern. • Disk erstellen: Um eine Sicherung von Bildern auf CD bzw. DVD vorzunehmen, wählen Sie den Punkt „ Disk erstellen...“. Damit werden alle in der Ablage vorhandenen Bilder auf CD bzw. DVD gesichert. • Diashow-DVD erstellen: Es besteht die Möglichkeit, aus den Bildern in der Ablage eine feste Dia- schau zu erstellen und abzuspeichern. Die Diaschau wird zunächst in einer Datei auf der Festplat- te gespeichert und kann anschließend zusätzlich auf DVD zum Abspielen über einen DVD-Spieler gebrannt werden. • Html-Album: Wenn Sie eine Bilderserie in einer Html-Seite zusammenfassen wollen, so überneh- men Sie die Bilder zunächst in die Ablage. Gehen Sie dann auf die Option „ Html-Album...“ und speichern die Daten ab. Die so erzeugte Datei kann zusammen mit den Bilddateien direkt im Internet eingestellt werden. 6.2.5. Verteilen • In Ordner exportieren: Über diese Funktion werden für alle Bilder aus der Ablage gleichzeitig Auflösung und Dateiformat angepasst und zusammen in einen Ordner gespeichert. • Email senden an: Wenn Sie ein oder mehrere Bilder per E-Mail versenden möchten, so legen Sie diese zunächst in der Ablage ab. Über den Punkt „ E-Mail senden an...“ werden die Bilder dann für den Versand überarbeitet und an das E-Mail-Programm übergeben. • Drucken: Sie können die Bilder aus der Ablage in verschiedenen Formaten ausdrucken lassen. Nach Auswahl von „ Drucken“ öffnet sich ein Dialogfenster, in dem Sie Bildgröße, Ausrichtung und Anzahl der Bilder pro Seite festlegen können, bevor Sie das Drucken starten. -
Seite 35: Entsorgung
7. Entsorgung Die Produktverpackung besteht aus recyclingfähigen Materialien und kann dem Wertstoffkreislauf zugeführt werden. Entsorgen Sie die Verpackung sortenrein und umweltgerecht in den bereitgestellten Sammelbehältern. Korrekte Entsorgung dieses Produktes: Die nebenstehende Kennzeichnung weist darauf hin, dass Elektrogeräte in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden dürfen. Benutzen Sie bitte die Rückgabe- und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße Entsorgung. Auskunft erteilen die zuständigen kommunalen Dienststellen. 8. Garantie und Service Falls Probleme beim Betrieb des Gerätes auftreten, stehen wir über unsere Service-Adresse für alle Fragen und Probleme gerne zur Verfügung. Für das Gerät wird eine Herstellergarantie von 3 Jahren gewährt. Einzelheiten entnehmen Sie bitte der separat beigefügten Garantiekarte. Bevor Sie Ihr defektes Gerät einschicken, wenden Sie sich bitte an unsere Hotline. Serviceadresse: Herstelleradresse: supra supra Foto-Elektronik-Vertriebs-GmbH Foto-Elektronik-Vertriebs-GmbH Denisstr. 28A Denisstr. 28A 67663 Kaiserslautern 67663 Kaiserslautern Deutschland Deutschland Tel.: 0631 - 34 28 441... -
Seite 36: Konformität
9. Konformität Dieses Gerät wurde nach Teil 15 der FCC-Vorschriften geprüft und es wurde bestätigt, dass die Grenzwerte für ein Digitales Gerät der Klasse B erfüllt wurden. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störquellen bei einer Installation in einer Wohnanlage bieten. Falls dieses Gerät nicht in Übereinstimmung mit den Anweisungen installiert wird, können Fernseh-, Radio- und Funkgeräte gestört werden. -
Seite 37: Technische Daten
10. Technische Daten Modell MS 7100 Bildsensor 5.1 Megapixel CMOS Sensor Objektiv F=3,6; f=4,83 6,1 cm (2,4“ Zoll) LTPS LCD Display Scanner-Auflösung 1800 dpi und 2400 dpi (interpoliert) Belichtungssteuerung Automatisch Farbbalance Automatisch Datenumwandlung 24 Bit Externer Speicher SD-/SDHC- und MMC-Karten Scan-Methode Single Pass Lichtquelle 7x 2 weiße LED/Hintergrundlicht (3 weiße LED) Stromversorgung: Über den USB-Anschluss / 5V-Adapter Modell: Baolijin BLJ5W050100U-B Netzadapter Eingang: 100 - 240V~, 50/60 Hz; 150 mA Ausgang: 5 V " ,1A USB-Schnittstelle USB 2.0 Verbindung Abmessungen (HxBxT) 220 mm (H) X 208 mm (B) X 147 mm (T) Gewicht ca. 1200 Gramm Systemanforderungen Multi Scanner Anschluss über USB 1.1 oder höher als Massenspeicher; Betriebssysteme Windows® ME, 2000, XP, Vista, Windows® 7; Mac OS 8.6 oder höher (OS 10.2.8 oder höher für USB 2.0). -
Seite 38: Stichwortverzeichnis
11. Stichwortverzeichnis Auflösungen 17 Hauptmenü 14 Hauptmenü aufrufen 20 , 26 Aufnahmemodus 14, 15 Aufnahme speichern 19 Hauptmerkmale 1 Bearbeitungsmenü, Aufnahme 19 Installation Software 28 Bearbeitungsmenü, BlazePhoto 28 Bearbeitungsmenü, Wiedergabe 23 Konformität 34 Bearbeitungs-Software 28 LED Filmscanner-Modus 6, 13 Bedientasten 6 LED Fotoscanner-Modus 6, 13 Belichtungswert ändern 20 Bild, aufnehmen 19 Live-Anzeige 18 Bild, drehen 24 Löschen 25 Bild, löschen 25 Bild, spiegeln 21 Menüoptionen Filmscanner-Modus 14 Bilder übertragen 27 Menüoptionen Fotoscanner-Modus 15 Bildsensor 35 Brennen von Bildern 32 Nachbearbeitung 30 Negative einlegen 11 Diahalter 10 Negativhalter 11 Dias einlegen 10 Diaschau 22 Rote Augen entfernen 31 Drehen 24 Drucken 32 Scan-Vorschau 18 Service 33... - Seite 40 supra Foto-Elektronik-Vertriebs-GmbH 90915 Denisstr. 28A X/24/13 67663 Kaiserslautern 2000 9069 Deutschland...
