eder MULTICONTROL Anleitung Seite 4

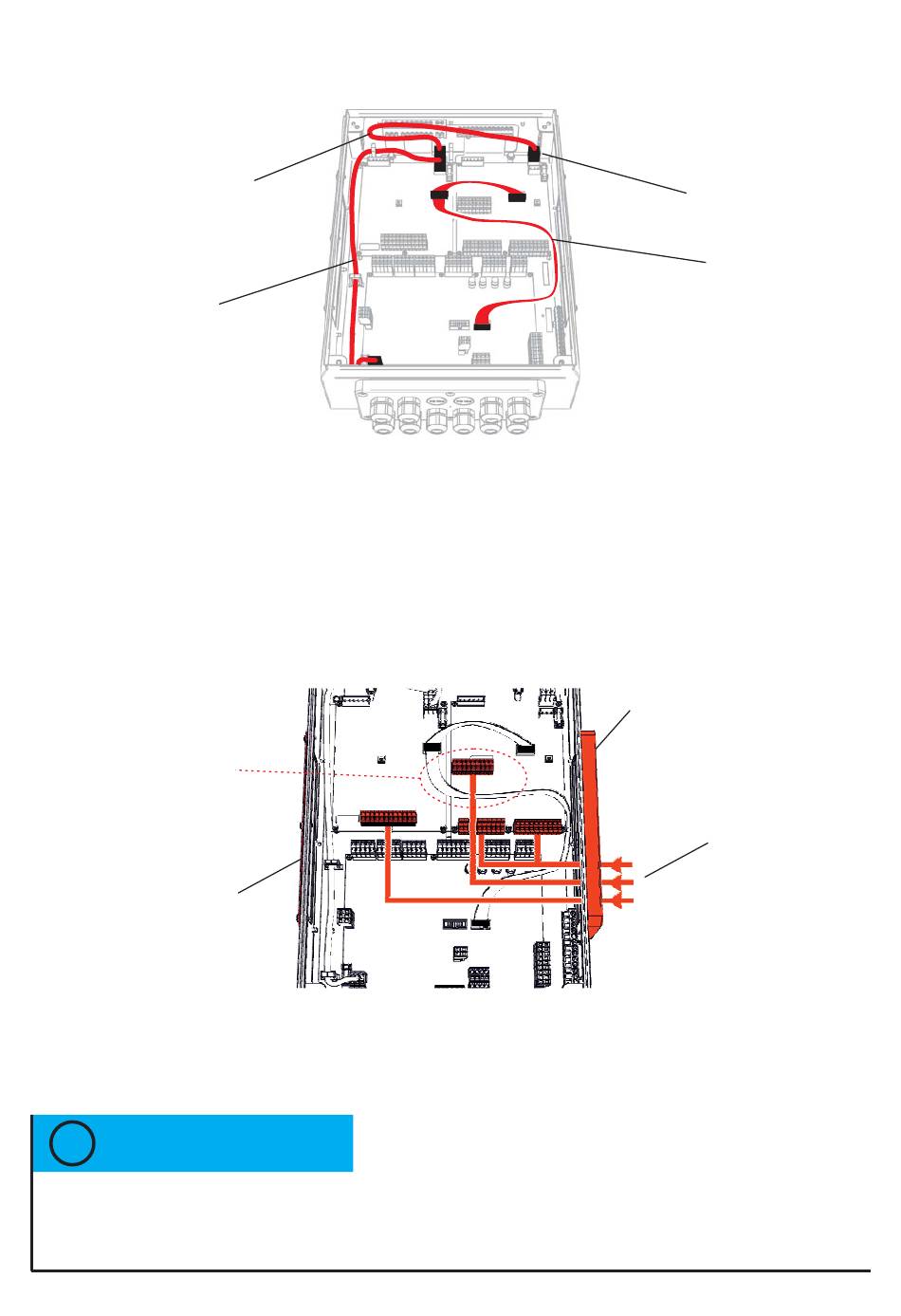

Schritt 2 Verbindung von Spannungsversorgung und Datenbus zwischen Erweiterungs-
moduls zur Grundplatine herstellen
überschüssige Leitungs-
länge möglichst mit der
ersten Leitung bündeln!
Verbindungsleitung
230 V
Schritt 3 Ersetzen Sie den Blindflansch an der gewünschten Seite des Schaltschranks durch
die mitgelieferte Kunststoff-Flanschplatte und montieren Sie die Anbauver-
schraubungen. Führen Sie die Verbindungsleitungen von der zentralen
Leittechnik durch und schließen Sie sie entsprechend den nachfolgenden
Stromlaufplänen an der Klemmleiste des Erweiterungsmoduls an.
Verwenden Sie dazu bevorzugt flexible Leitungen mit Aderendhülsen!
Eingänge für
„Fernquittieren"
nur bei Ausführung
„binäre
Fernmeldungen
& Fernquittieren"
Blindflansch (ab Werk
links und rechts montiert)
Schritt 4 Montieren Sie den Deckel des Schaltschrankes und schalten Sie die Spannungs-
versorgung des multicontrol wieder ein.
i
HINWEIS!
Im Falle einer Nachrüstung der Erweiterungsmodule ist deren
Grundkonfiguration des multicontrol Gerätes freigegeben werden!
Siehe Bedienungsanleitung multicontrol MCK, MCM-_1
4
Verbindungsleitung
230 V
Flachbandverbin-
dungsleitung
Datenbus
(möglichst auf der
rechten Seite des
Schaltschrankes
verlegen!)
seitliche Kabel-
flanschplatte
Verbindungs-
leitungen von
der zentralen
Leittechnik
muss deren Funktion in der
