Montage - eder MULTICONTROL Anleitung

Weil zwei Einbauplätze vorgesehen sind, können bei multicontrol-Geräten also insgesamt zwei
Erweiterungsmodule eingebaut werden. Wird nur ein einziges Erweiterungsmodul verbaut,
kann dies ab Software-Version V1.09 eines der drei folgenden sein:
- „binäre Fernmeldungen"
- „analoge Fernmeldungen"
- „binäre Fernmeldungen & Fernquittieren"
Wenn zwei Erweiterungsmodule eingebaut werden sind ab Software-Version V1.09
nachfolgende Kombinationen möglich und zulässig:
- „binäre Fernmeldungen" zusammen mit „analoge Fernmeldungen"
- „binäre Fernmeldungen & Fernquittieren" zusammen mit „analoge Fernmeldungen"
Ein Erweiterungsmodul „Fernquittieren" allein existiert nicht, ebenso nicht möglich ist die Kom-
bination „binäre Fernmeldungen" zusammen mit „binäre Fernmeldungen & Fernquittieren".
WARNUNG!
Durch die Verwendung der Funktion „Fernquittieren" ohne die Kontrolle der ordnungs-
gemäßen Gerätefunktion direkt am Gerät werden problematische Störmeldungen
womöglich irrtümlich nicht erkannt.
Beispielsweise ist es nicht auszuschließen, dass das ständige Rücksetzen der Menge des
Nachspeisemoduls via „Fernquittieren" ohne gleichzeitige Kontrolle des Verbrauches vor Ort
im Falle einer Leckage in der Anlage zu Schäden durch Überfüllen oder austretendes Medium
führen kann.
Wenn die Funktion „Fernquittieren" genutzt wird muss der Betreiber des Gerätes spätestens
bei der Inbetriebnahme des Erweiterungsmodul „Binäre Fernmeldungen & Fernquittieren"auf
diesen Umstand ausdrücklich hingewiesen werden!
3.

Montage

multicontrol Geräte
Moduls geschieht wie folgt:
WARNUNG!
Arbeiten am Gerät dürfen nur durch geschultes Fachpersonal nach VDE, ÖVE und
sonstigen einschlägigen Vorschriften erfolgen. Vor elektrischen Arbeiten ist das Gerät
spannungsfrei zu schalten!

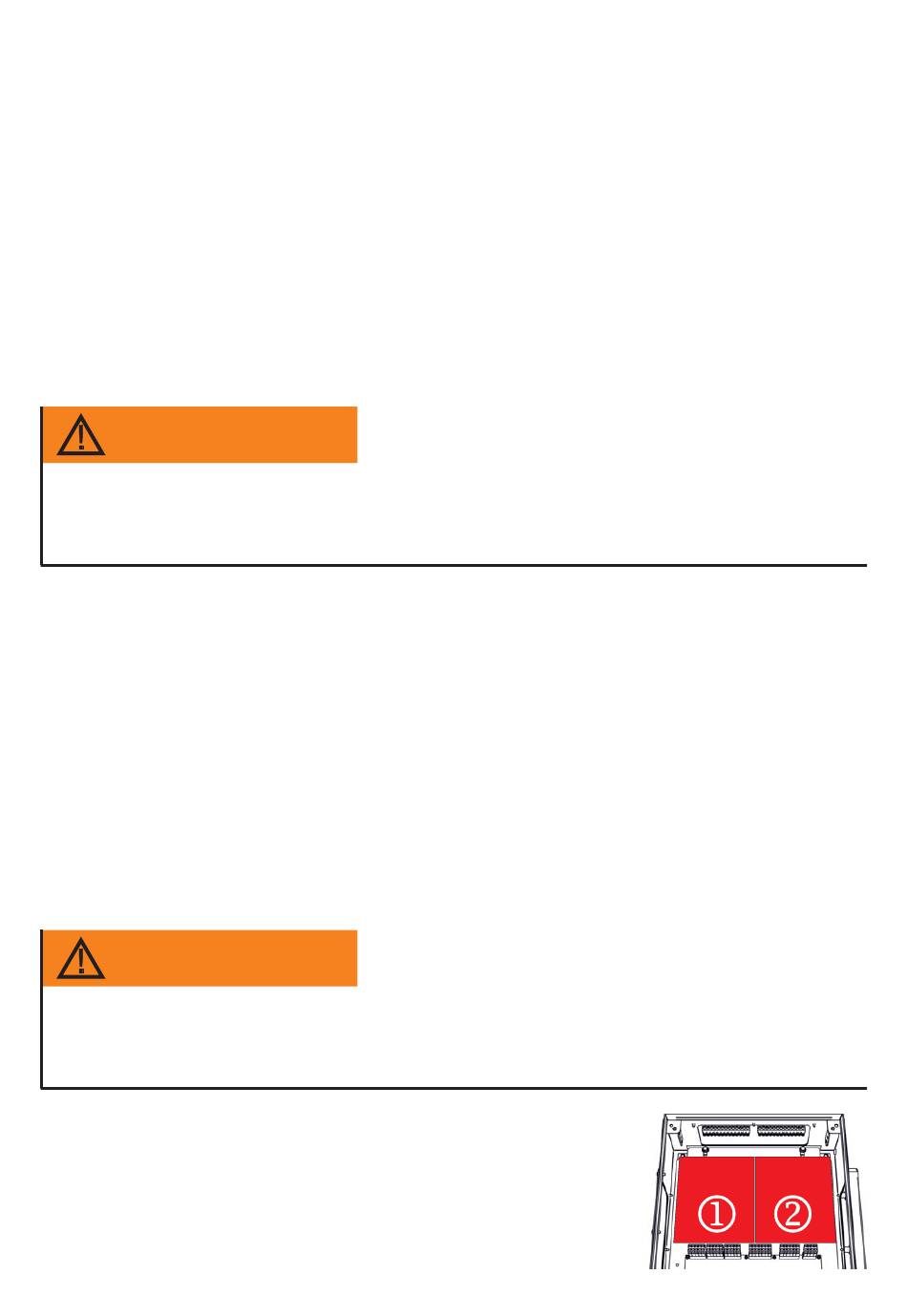

Schritt 1 Einbau der Erweiterungsplatine auf den vorgese-
henen Einbauplatz im Inneren des Schaltschranks
und Befestigen mittels mitgelieferter Schrauben.
Bei Einbau von nur einem Erweiterungsmodul
aufgrund der Länge der mitgelieferten Verbin
leitung 230V immer Einbauplatz
werden ab Werk ohne Erweiterungsmodul ausgeliefert. Der Einbau dieses
,
s
dungs-
①
verwenden!
3
Einbauplatz Einbauplatz
