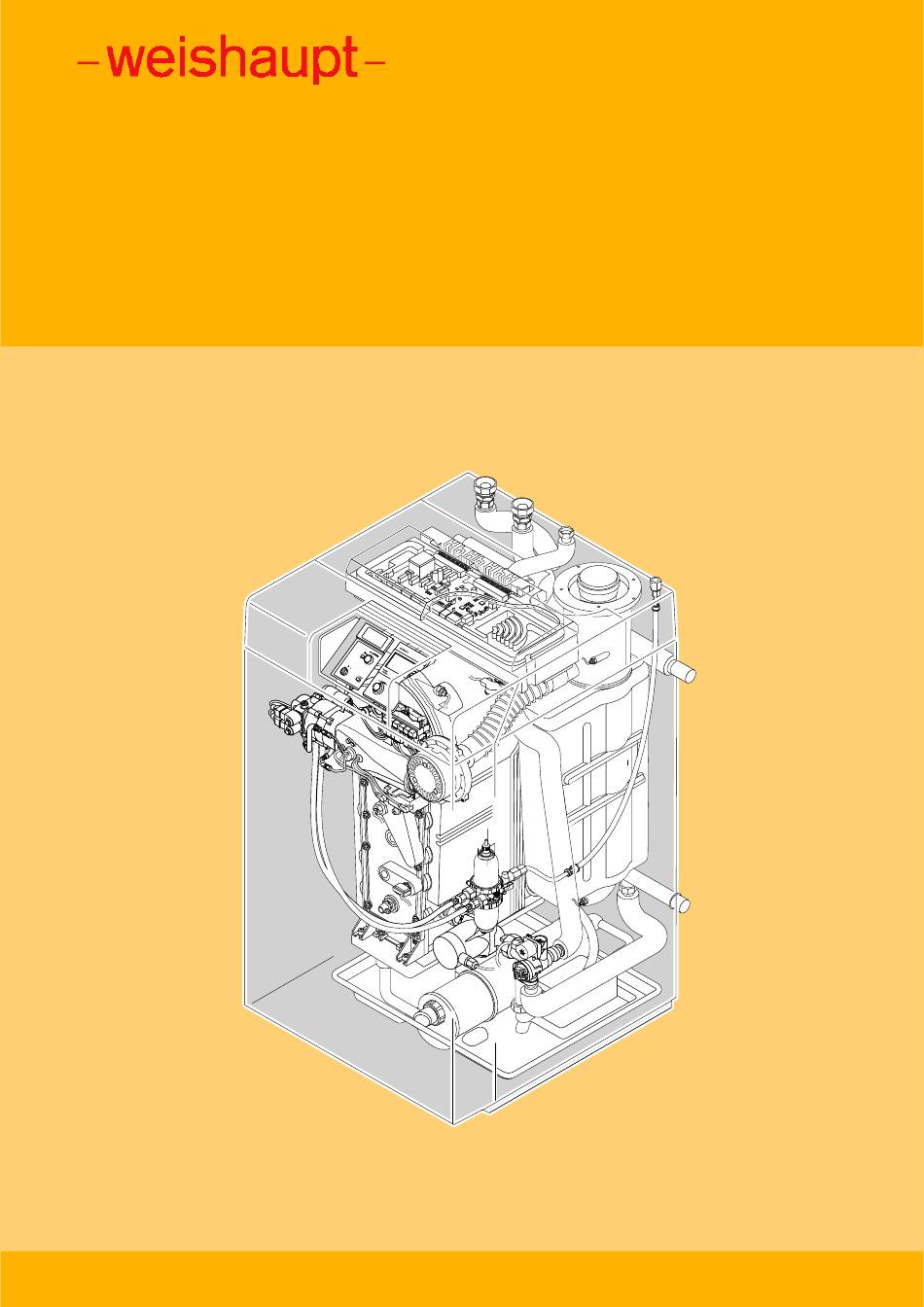

- Seite 1 Hydraulik Öl-Brennwertkessel Weishaupt Thermo Condens WTC-OB...
-
Seite 3: Inhaltsverzeichnis
7. Technische Daten 114 – 117 – Abmessungen WTC-OB 1 14 – Abmessungen WTC-OB-KSK (Kompakte Kessel-Speicher-Kombination) 1 15 – Pumpendiagramme 1 16-1 17 8. Ausschreibungstext-Bausteine 118 – 119 – Thermo Condens WTC-OB 1 18 – Thermo Condens WTC-OB-KSK (Kompakte Kessel-Speicher-Kombination) 1 19... -
Seite 5: Gerätebeschreibung
1. Gerätebeschreibung Typen und Ausstattungsübersicht Ausführung WTC-OB 20-A WTC-OB 25-A WTC-OB 30-A WTC-OB 35-A 15,8 – 21,6 kW 15,8 – 25,9 kW 19,4 – 31,8 kW 22,5 – 36,6 kW H-O, ohne Pumpe Bestell-Nr. 462 01 1 02 462 1 1 1 02... -
Seite 6: Merkmale Und Vorteile
Aufstellung erfolgen kann. – Die zeitsparende Einbindung eines Speichersystems wird erleichtert durch eine kesselintegrierte Pumpe (Effizienzklasse A) und ein 3-Wege-Umschaltventil. Darüber hinaus verfügt der WTC-OB jeweils an der rechten und linken Seite über Vor-/Rücklaufanschlüsse für separat stehende Speicher- systeme. -
Seite 7: Reglersystem Wcm
WCM-COM WCM-Sol Condens Manager WCM Kommunikationsmodul WCM-COM Das Weishaupt Reglersystem ist modular strukturiert. Seine im Aus räumlicher Distanz kann der Öl-Brennwertkessel überwacht Kessel integrierte Zentraleinheit (CPU) steuert die Verbrennung und eingestellt werden. Neben dem WCM-COM werden ein PC (zweistufiger Blaubrenner purflam ®... -
Seite 8: Hydraulikkomponenten
2. Hydraulikkomponenten Ausführung W-PEA Ausführung H-0 Öl-Brennwertkessel W-PEA Verteiler für zwei Heizkreise Öl-Brennwertkessel H-0 Verteiler für drei Heizkreise Basisanschlussgruppe Trinkwassererwärmer Luft-und Sedimentabscheide-Set WHL1.0 Aqua-Anschlussgruppe ohne Pumpe Kleinverteiler-Set Aqua-Anschlussgruppe mit Pumpe Expansionsgefäß-Set INOX-Wellrohre Pumpengruppe Mischergruppe... - Seite 9 Bestell-Nr. Basisanschlussgruppe für WTC-OB WHB 6.0 409 000 14 012 zur Vor-/Rücklaufabsperrung des Kessels mit zwei Kugel- hähnen, Thermometern und Schwerkraftbremse im Vorlauf, mit Wärmedämmung Luft- und Sediment-Abscheide-Set G 1½” WHL 1.0 409 000 14 022 für sichere Entlüftung und Abtrennung von Sedimenten, mit Ablassventil, Schlauch, auto- matischem Entlüfter mit Lecksicherung und...
- Seite 10 409 000 00 622 – Länge 1000 mm 409 000 00 632 – Länge 1 130 mm 409 000 00 642 Auswahltabelle Wellrohrverbindung Thermo Condens WTC-OB mit Trinkwassererwärmern Trinkwassererwärmer Wellrohrlängen in mm Vorlauf / Rücklauf (Mittenabstand Kessel/Speicher 800 mm) WTC-OB Ausführung H-0 Ausführung W-PEA...
- Seite 11 Hydraulische Weiche inkl. Wärmedämmung für 1 Pumpen- oder Mischergruppe bis 3,5 m /h Volumenstrom. Zur direkten Montage unter der Heizkreisgruppe oder am WTC-OB Ausf. H und W. WHW 1-4 409 000 12 332 Hydraulische Weiche inkl. Wärmedämmung, Wandhalter, Tauchhülse und Entlüftungsventil.
- Seite 12 Mit Wärmedämmung Kompaktausführung bis 3,5 m³/h Volumen- strom für Pumpen-/Mischergruppen NW 25/32 WHV 3-A 409 000 12 232 Montage auf WTC-OB nur in Verbindung mit bauseitiger Abstützung Verteiler mit integrierter Weiche Mit Wärmedämmung für zwei Heizkreise, inkl. Tauchhülse bis 3,5 m³/h Volumenstrom...
- Seite 13 Bestell-Nr. Pumpengruppen Typ Grundfos -Wert Mischer DREI UPSO 25-40 – WHP 25-4-B 409 000 12 092 STUFIG UPSO 25-60 – WHP 25-6-C 409 000 12 102 UPS 32-80 – WHP 32-8-C 409 000 12 1 12 Alpha II 25-40 – WHP 25-4-EA 409 000 12 122 Alpha II 25-60...
-
Seite 14: Heizwasserqualität
- vollentsalztes Wasser besitzt eine geringere elektrische forderlich. Leitfähigkeit. Korrosionsangriffen wird somit präventiv be- gegnet. Weishaupt empfiehlt eine Vollentsalzung des Füllwassers und - auch Neutralsalze wie Chloride, Sulfate und Nitrate, die in stellt die für diesen Prozess erforderlichen Einrichtungen und Ver- bestimmter Konzentration und Zusammensetzung auch brauchsmaterialien dem Fachhandwerk leihweise zur Verfügung. - Seite 15 Einzuhaltende physikalische Kennwerte Grundsätzliche Anforderungen Bemerkungen Zustand farblos, klar, ohne Sediment pH-Wert (25 ° C) 8,5 ± 0,5 Zur Prüfung nur justierte Messgeräte verwenden Elektrische Leitfähigkeit <1000μS/cm Ideal < 100 μS/cm; dieser Wert ist nur mit entsalztem Wasser möglich. Messungen nur mit Präzisions-Messgerät vornehmen Sauerstoff <0,05 mg/l Bei geschlossenem System und regelkonformer Ausführung der...
-
Seite 16: Einsatzgebiete
4. Einsatzgebiete Anlagen ohne Trinkwassererwärmung... - Seite 17 mehrere Heizkreise (Pumpen- oder Mischerkreise) Kesselausführung H-PEA Hydraulik Hydraulikbeispiel Seiten Merkmale Volumenstrom über Kessel ● ● < 2 m ● > 2 m /h*** Heizkreis über Kesselpumpe (PWM) ● ● Heizkreispumpe extern (Δp) Hydraulikzubehör Kleinverteiler WHK 6.0 WHK 6.0 ○ ○...
-
Seite 18: Anlagen Mit Trinkwassererwärmung
Annahmen: Heizkörperkreis Druckverlust 200 mbar; Spreizung ΔT=15 Fußbodenkreis Druckverlust 250 mbar; Spreizung ΔT=10 Ausf. H-0, Druckverlust Kessel beachten Heizkreis wird über Kesselpumpe versorgt; Übertragbare Leistung bei WTC-OB 20-A: 17 kW WTC-OB 25-35-A: 25 kW *** max. Volumenstrom über Kessel beachten... - Seite 19 mehrere Heizkreise WES mit (Pumpen- oder Mischerkreise) Pufferregelung Kesselausführung H-PEA W-PEA H-PEA Hydraulik Hydraulikbeispiel Seiten Merkmale Volumenstrom über Kessel ● ● ● ● < 2 m ● ● > 2 m /h*** Heizkreis über Kesselpumpe (PWM) ● ● ● ● Heizkreispumpe extern (Δp) ●...
-
Seite 20: Überwachende Sensorik
5. Überwachende Sensorik 4 Zulufttemperatursensor 5 Feuerraumdrucksensor 1 Temperatursensor (STB) 2 Temperatursensor Vorlauf 3 Wasserdrucksensor/ Temperatursensor Rücklauf 6 Abgastemperatursensor 1 Eine innovative Sicherheitstemperaturbegrenzung schützt 4 Der Sensor sorgt für eine Drehzahlregelung des Brenner- den Kessel vor Überhitzung. Gebläses in Abhängigkeit zur Temperatur der angesaugten Verbrennungsluft. -
Seite 21: Anlagenbeispiele
Heizwasserqualität in Einklang gebracht werden kann. Mischerkreisen eingesetzt werden. Mindestvolumenstrom Heizkreismischer Die Kesselbaureihe WTC-OB benötigt keine Mindestumlauf- Weishaupt Heizsysteme können gleitend in Abhängigkeit von der wassermenge. Außentemperatur betrieben werden. Zwar ist im System mit nur einem Heizkreis nicht zwingend ein Mischer erforderlich, dennoch Trinkwassererwärmung ist der Einsatz sinnvoll für:... -
Seite 22: Legende
6. Anlagenbeispiele Legende Heizungsvorlauf Thermometer Verteiler Thermostat Heizungsrücklauf Verteiler mit integrierter Weiche (Vorlauftemperaturbegrenzer) Warmwasser Heizkreis Heizkörper Außenfühler Kaltwasser Fühler mit Tauchhülse Heizkreis Fußbodenheizung Flachkollektoren Zirkulation Entlüftung Fernbedienstation WCM-FS Mischwasser: Sicherheitsventil Vorlauf/Rücklauf Erweiterungsmodul Mischwasser: Membran-Ausdehnungsgefäß Warmwasser/Kaltwasser modul hydraulic WCM-EM 2.0 Öl-Brennwertkessel Elektro-Verdrahtung Solarregler Kaltwasseranschluss... -
Seite 23: Hydraulik- Und Elektroschemen 23
Hydraulik- und Elektroschemen Seite 30 Seite 32 Seite 34 Seite 36 Seite 38 Seite 40 Seite 42 Seite 44... - Seite 24 6. Anlagenbeispiele Hydraulik- und Elektroschemen Seite 46 Seite 48 Seite 50 Seite 52 Seite 54 Seite 56 Seite 58 Seite 60...
- Seite 25 Hydraulik- und Elektroschemen Seite 62 Seite 64 Seite 66 Seite 68 Seite 70 Seite 72 Seite 74 Seite 76...
- Seite 26 6. Anlagenbeispiele Hydraulik- und Elektroschemen Seite 78 Seite 80 Seite 82 Seite 84 Seite 86 Seite 88 Seite 90 Seite 92...
- Seite 27 Hydraulik- und Elektroschemen Seite 94 Seite 96 Seite 98 Seite 100...
- Seite 28 6. Anlagenbeispiele Hydraulik- und Elektroschemen Seite 102 Seite 104 Seite 106 Seite 108...
- Seite 29 Hydraulik- und Elektroschemen Seite 1 10 Seite 1 12...
- Seite 30 6. Anlagenbeispiele...
- Seite 32 6. Anlagenbeispiele...
- Seite 34 6. Anlagenbeispiele...
- Seite 36 6. Anlagenbeispiele...
- Seite 38 6. Anlagenbeispiele...
- Seite 40 6. Anlagenbeispiele...
- Seite 42 6. Anlagenbeispiele...
- Seite 44 6. Anlagenbeispiele...
- Seite 46 6. Anlagenbeispiele...
- Seite 48 6. Anlagenbeispiele...
- Seite 50 6. Anlagenbeispiele...
- Seite 52 6. Anlagenbeispiele...
- Seite 54 6. Anlagenbeispiele...
- Seite 56 6. Anlagenbeispiele...
- Seite 58 6. Anlagenbeispiele...
- Seite 60 6. Anlagenbeispiele...
- Seite 62 6. Anlagenbeispiele...
- Seite 64 6. Anlagenbeispiele...
- Seite 66 6. Anlagenbeispiele...
- Seite 68 6. Anlagenbeispiele...
- Seite 70 6. Anlagenbeispiele...
- Seite 72 6. Anlagenbeispiele...
- Seite 74 6. Anlagenbeispiele...
- Seite 76 6. Anlagenbeispiele...
- Seite 78 6. Anlagenbeispiele...
- Seite 80 6. Anlagenbeispiele...
- Seite 82 6. Anlagenbeispiele...
- Seite 84 6. Anlagenbeispiele...
- Seite 86 6. Anlagenbeispiele...
- Seite 88 6. Anlagenbeispiele...
- Seite 90 6. Anlagenbeispiele...
- Seite 92 6. Anlagenbeispiele...
- Seite 94 6. Anlagenbeispiele...
- Seite 96 6. Anlagenbeispiele...
- Seite 98 6. Anlagenbeispiele...
- Seite 100 6. Anlagenbeispiele...
- Seite 102 6. Anlagenbeispiele...
- Seite 104 6. Anlagenbeispiele...
- Seite 106 6. Anlagenbeispiele...
- Seite 108 6. Anlagenbeispiele...
- Seite 110 6. Anlagenbeispiele 1 10...
- Seite 111 1 1 1...
- Seite 112 6. Anlagenbeispiele 1 12...
- Seite 113 1 13...
-
Seite 114: Technische Daten
7. Technische Daten Abmessungen WTC-OB 680 mm 730 mm 1 Vorlauf Wassererwärmer G1” A 2 Rücklauf Wassererwärmer G1” A 3 Anschluss KFE-Hahn / MAG G 3/4” A 4 Kondensatanschluss DN 25 5 Abgasanschluss DN 125/80 6 Rücklauf Heizung G 1 1/2” I 46 mm 7 Vorlauf Heizung G 1 1/2”... -
Seite 115: Abmessungen Wtc-Ob-Ksk Kompakte Kessel-Speicher-Kombination
Abmessungen WTC-OB-KSK Kompakte Kessel-Speicher-Kombination 730 mm 330 mm DN80 125 mm 78 mm 680 mm 412 mm 1 Vorlauf Heizung G 1 1/2” I Anschlüsse 374 mm 2 Rücklauf Heizung G 1 1/2” I 120 mm 3 Anschluss Sicherheitsgruppe G 3/4” I... -
Seite 116: Pumpendiagramme 1 16
7. Technische Daten Pumpendiagramme WTC-OB, Ausf. H-PEA WTC-OB, Ausf. H-0 ohne Pumpe WTC-OB, Ausf. W-PEA 1000 1500 1000 1500 1000 1500 2000 Volumenstrom [ l/h ] Volumenstrom [ l/h ] Volumenstrom [ l/h ] Pumpengruppe WHP 25-4-B Pumpengruppe WHP 25-6-C... - Seite 117 Mischergruppe WHM 25-4-B Mischergruppe WHM 25-6-C Mischergruppe WHM 32-8-C 1000 1500 1000 1500 2000 1000 2000 3000 4000 5000 Volumenstrom [ l/h ] Volumenstrom [ l/h ] Volumenstrom [ l/h ] Mischergruppe WHM 25-4-EA Mischergruppe WHM 25-6-EA Mischergruppe WHM 32-6-EA 1000 1500 1000...
-
Seite 118: Ausschreibungstext-Bausteine
– Analoge Schnittstelle (4 – 20 mA) zur Temperaturführung des Kessels durch einen übergeordneten Regler Heizölqualitäten Der WTC-OB ist für den Betrieb mit nachstehenden Heizölqualitäten geeignet: – um einen dauerhaft optimalen Wirkungsgrad zu erzielen empfiehlt Weishaupt schwefel- armes Heizöl (DIN 51 603-1 EL) zu verwenden –... -
Seite 119: Thermo Condens Wtc-Ob-Ksk (Kompakte Kessel-Speicher-Kombination)
– Analoge Schnittstelle (4 – 20 mA) zur Temperaturführung des Kessels durch einen übergeordneten Regler Heizölqualität Der WTC-OB ist für den Betrieb mit nachstehenden Heizölqualitäten geeignet: – um einen dauerhaft optimalen Wirkungsgrad zu erzielen empfiehlt Weishaupt schwefel- armes Heizöl (DIN 51 603-1 EL) zu verwenden –... - Seite 121 Die Planungsunterlage ist zum Download im Partnerportal verfügbar. Falls Sie noch keinen Zugang zum Partnerportal haben, wenden Sie sich bitte an Ihre zuständige Niederlassung.
-
