Montage- und Betriebsanleitung

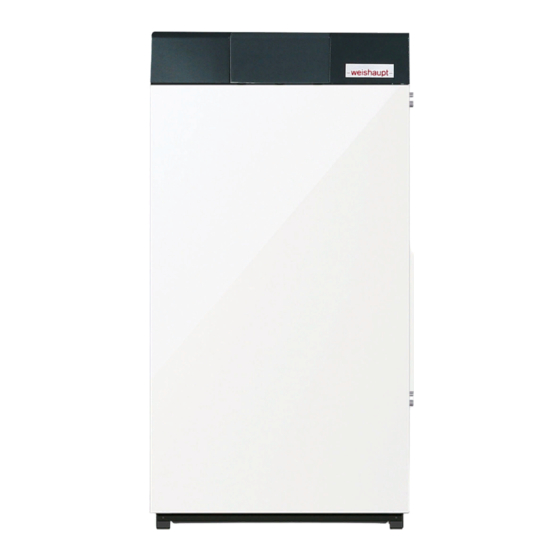

Öl-Brennwertkessel WTC-OB 18-B
83311001 1/2018-03

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weishaupt WTC-OB 18-B

  • Seite 1 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 83311001 1/2018-03...
  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Verhalten bei Abgasgeruch  .................. 7 2.3   Sicherheitsmaßnahmen  .................... 7 2.3.1  ...
  • Seite 3 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5.6   Elektroanschluss  ...................... 30 5.6.1   Anschlussplan .....................  31 5.6.2   Externes Dreiwegeventil anschließen  ............ 32 5.6.3   Externe Pumpe anschließen  ................ 33 Bedienung  ........................ 34 6.1   Bedienoberfläche ....................... 34 6.1.1   Bedienfeld ...................... 34 6.1.2   Anzeige .........................  35 6.2  ...
  • Seite 4 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B Wartung .......................... 70 9.1   Hinweise zur Wartung  .................... 70 9.2   Komponenten ...................... 72 9.3   Wartungsanzeige  ....................... 73 9.4   Servicepositionen  ...................... 74 9.4.1   Serviceposition A  .................... 74 9.4.2   Serviceposition B  .................... 75 9.5   Wärmezelle reinigen .................... 76 9.6  ...
  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.
  • Seite 6: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten,...
  • Seite 7: Sicherheit

    Die Verbrennungsluft muss frei von aggressiven Stoffen (z. B. Halogene) sein. Bei verschmutzter Verbrennungsluft im Aufstellraum ist ein erhöhter Reinigungs- und Wartungsaufwand erforderlich. In diesem Fall empfiehlt Weishaupt das Gerät raumluftunabhängig zu betreiben. Das Gerät darf nur in geschlossenen Räumen betrieben werden.
  • Seite 8: Produktbeschreibung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC-OB 18-B AUSF. W-PEA Baureihe: Weishaupt Thermo Condens Brennstoff: Öl Bauart: bodenstehend Leistungsgröße: 18 kW Konstruktionsstand AUSF. W Ausführung: Heizbetrieb und Warmwasserladung AUSF. H Ausführung: nur Heizbetrieb drehzahlgeregelte Umwälzpumpe (Effizienzklasse A)
  • Seite 9: Funktion

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.3 Funktion 3.3.1 Ölführende Teile 1 Düsenkörper 2 Anschluss Ölversorgung 3 Ölfilter-Entlüfter-Kombination 4 Ölpumpe 9-132 83311001 1/2018-03 Et...
  • Seite 10: Wasser- Und Abgasführende Teile

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.3.2 Wasser- und Abgasführende Teile Abbildung: WTC-OB 18-B AUSF. W-PEA 1 Vorlauf Heizkreis 2 Rücklauf Heizkreis 3 Anschluss Sicherheitsgruppe 4 Anschluss Abgassystem 5 Vorlauf Warmwasserkreis 6 Abgas-Schalldampfer 7 Rücklauf Warmwasserkreis 8 Dreiwegeventil 9 Umwälzpumpe drehzahlgeregelt...
  • Seite 11: Elektrische Teile

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.3.3 Elektrische Teile Abbildung: WTC-OB 18-B AUSF. W-PEA 1 Vorlauffühler 2 Kesselelektronik WCM-OB-CPU mit Elektroanschluss und Gerätesicherung 3 Verbrennungsluftfühler 4 Feuerraumdrucksensor 5 Gebläse drehzahlgeregelt 6 Abgasfühler 7 Stellantrieb Dreiwegeventil 8 Niveauschalter 9 Umwälzpumpe drehzahlgeregelt 0 Anlagendrucksensor/Rücklauffühler...
  • Seite 12: Sicherheits- Und Überwachungsfunktionen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.3.4 Sicherheits- und Überwachungsfunktionen Vorlauffühler eSTB Überschreitet die Temperatur 95 °C, wird die Brennstoffzufuhr abgeschaltet und der Gebläse- und Pumpennachlauf eingeleitet (W12). Das Gerät schaltet automa- tisch wieder ein, wenn die Temperatur 1 Minute lang unter den Vorlaufsollwert ge- sunken ist.
  • Seite 13: Programmablauf

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.3.5 Programmablauf Ölvorwärmung Bei Wärmeanforderung 1 erwärmt der Wärmetauscher 2 das Öl im Düsenstock. In der Anzeige erscheint ein H. Erreicht die Temperatur ca. 45 °C schließt der Temperaturschalter 3. Vorbelüftung Das Gebläse 4 startet und fährt auf die Vorbelüftungsdrehzahl.
  • Seite 14: Technische Daten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten Installationsart DIN CERTCO 3R279/... 22349 nur Frankreich und Belgien nicht für Belgien Grundlegende Normen EN 267: 2011 EN 303-1: 2003 EN 303-2: 2003 EN 15034: 2007 EN 15035: 2007 Weitere Normen, siehe EU-Konformitätserklärung.
  • Seite 15: Emissionen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.4.5 Emissionen Schall Zweizahl-Geräuschemissionswerte gemessener Schallleistungspegel L (re 1 pW) dB(A) Unsicherheit K dB(A) gemessener Schalldruckpegel L (re 20 μPa) dB(A) Unsicherheit K dB(A) Nach ISO 9614-2 ermittelt. In 1 Meter Abstand vor dem Gerät ermittelt.
  • Seite 16: Hydraulische Daten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.4.7 Hydraulische Daten Wasserinhalt Ausführung H 11 Liter Wasserinhalt Ausführung W und H-0 13 Liter Kesseltemperatur max 85 °C Betriebsdruck max 3 bar Durchflussgrenze 1500 l/h Restförderhöhe Ausführung W-PEA 100 % 80 %...
  • Seite 17 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung Restförderhöhe Ausführung H-PEA 100 % 80 % 60 % 40 % 23 % 900 1050 1200 1350 1500 1 Durchfluss [l/h] 2 Restförderhöhe [mbar] 3 Leistung Umwälzpumpe Druckverlust Ausführung H-0 Um die hydraulische Auslegung der Heizungsanlage zu ermitteln, Druckverlust vom Gerät und die maximale Durchflussgrenze beachten.
  • Seite 18: Auslegung Abgasanlage

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.4.8 Auslegung Abgasanlage Stufe 1 Stufe 2 Restförderdruck am Abgasstutzen 40 Pa 60 Pa Abgasmassenstrom 4,8 g/s 7,1 g/s Abgastemperatur bei 80/60 °C 56 °C 58 °C Abgastemperatur bei 50/30 °C 34 °C 39 °C...
  • Seite 19: Abmessungen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 3 Produktbeschreibung 3.4.10 Abmessungen 730 mm 680 mm 46 mm 125 mm 159 mm 78 mm 1 Vorlauf Trinkwasserspeicher G1 2 Rücklauf Trinkwasserspeicher G1 3 Füll- und Entleerhahn / Ausdehnungsgefäß G¾ 4 Kondensatablauf 5 Zuluft-/Abgas DN 125/80 6 Rücklauf Heizkreis G1½...
  • Seite 20: Montage

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 4 Montage 4 Montage 4.1 Montagebedingungen Vor der Montage sicherstellen, dass: der Mindestabstand eingehalten wird [Kap. 4.2], das Kondensat abgeleitet werden kann, der Transportweg frei und tragfähig ist [Kap. 3.4.11], die Stellfläche tragfähig und eben ist, der Platz für den Hydraulikanschluss ausreicht,...
  • Seite 21 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 4 Montage Transport Zum Transport können folgende Tragegriffe verwendet werden. ¾"-Rohre an den Transportpunkten 1 einschrauben. Mindestabstand Für Wartungsarbeiten Mindestabstand zur Wand einhalten. vorne 50 cm seitlich 2 cm Ausrichten Ist eine Höherlegung vom Kondensatabgang erforderlich, kann ein Gerätefußver- längerungs-Set (Zubehör) eingebaut werden.
  • Seite 22: Installation

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser In Anlehnung an die VDI-Richtlinie 2035 gelten für das Heizwasser nachfolgende Anforderungen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen). Das Füll- und Ergänzungswasser muss vorfiltriert sein (Porenweite max 25 μm).
  • Seite 23: Füllwassermenge

    25 l/kW 25 l/kW Bezogen auf den Heizwärmebedarf vom Gebäude. 5.1.3 Füll- und Ergänzungswasser aufbereiten Entsalzung (wird von Weishaupt empfohlen) Füll- und Ergänzungswasser vollständig entsalzen. (Empfehlung: Mischbettverfahren) Bei vollentsalztem Heizwasser darf die Ergänzungswassermenge bis zu 10 % vom Anlageninhalt unbehandelt sein. Höhere Ergänzungswassermengen müssen eben- falls entsalzt werden.
  • Seite 24: Hydraulikanschluss

    Vorlauf und Rücklauf anschließen (Absperreinrichtungen einbauen). Sicherheitsgruppe anbauen. Füll- und Entleerhahn anbauen. Ausdehnungsgefäß anbauen. Ggf. Schlammabscheider in Rücklaufleitung einbauen. Abbildung: WTC-OB 18-B AUSF. W-PEA 1 Vorlauf Heizkreis G1½ 2 Rücklauf Heizkreis G1½ 3 Sicherheitsgruppe G¾ 4 Vorlauf Warmwasserkreis G1 5 Rücklauf Warmwasserkreis G1 6 Füll- und Entleerhahn / Ausdehnungsgefäß...
  • Seite 25 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation Wasserfüllung Verunreinigung von Trinkwasser Füllen ohne Systemtrenner kann das Trinkwasser verunreinigen. Eine direkte Ver- bindung zwischen Heiz- und Trinkwasser ist unzulässig. WARNUNG Heizwasser über Systemtrenner füllen. Schaden am Gerät durch ungeeignetes Füllwasser Korrosion und Ablagerungen können die Anlage beschädigen.
  • Seite 26: Kondensatanschluss

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5.3 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Bei nicht gefülltem Siphon tritt Abgas aus. Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. GEFAHR Füllstand vom Siphon regelmäßig prüfen und ggf. nachfüllen, besonders bei län- gerem Stillstand oder Betrieb mit Rücklauftemperaturen >...
  • Seite 27 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation Siphon montieren Siphon 1 montieren, dabei Abschlusswanne leicht nach unten drücken. Ist nach dem Brennwertkessel ein weiterer Siphon vorhanden: Kappe 2 von Belüftungsöffnung mit Messer entfernen. Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich keine Wassersäcke (Siphoneffekt) bil- den und das Kondensat ungehindert abfließen kann.
  • Seite 28: Ölversorgung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5.4 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Die Ölversorgung ist für den Einstrang-Saugbetrieb vorgesehen. Eine Ölfilter-Entlüfter-Kombination ist im Gerät integriert. Ölleitung Als Zuleitung zum Brennwertkessel eine Leitung 6 x 1 mm (4 mm innen) verwen- den.
  • Seite 29: Luft-Abgas-Führung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5.5 Luft-Abgas-Führung Luftführung Die Verbrennungsluft kann zugeführt werden: aus dem Aufstellungsraum (raumluftabhängiger Betrieb), durch konzentrische Rohrsysteme (raumluftunabhängiger Betrieb), durch separaten Zuluftkanal im Raum (Fremdluftansaugung). Abgasführung Bei der Abgasführung die örtlichen sowie die baurechtlichen Vorschriften beach- ten.
  • Seite 30: Elektroanschluss

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5.6 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.
  • Seite 31: Anschlussplan

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5.6.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Der Gesamtstrom aller externen Verbraucher darf maximal 4,5 A betragen. WCM - OB - CPU µC - Unit eBUS Modul 230V 230V MFA1 MFA2 eBUS...
  • Seite 32: Externes Dreiwegeventil Anschließen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5.6.2 Externes Dreiwegeventil anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Ansteuerung über Ausgang MFA1 oder MFA2 Dreiwegeventil nach Anschlussplan anschließen, dabei Anleitung vom Stellan- trieb beachten. Parameter 13 oder 14 auf 4 einstellen. 230V...
  • Seite 33: Externe Pumpe Anschließen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 5 Installation 5.6.3 Externe Pumpe anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Pumpe nach Anschlussplan an Ausgang MFA1, MFA2 oder VA1 anschließen. Parameter 13, 14 oder 15 auf gewünschte Funktion einstellen. 230V 230V MFA1 MFA2 L N PE...
  • Seite 34: Bedienung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld Klappe am Kesselschaltfeld öffnen. reset 1 [Enter] auswählen; Eingabe bestätigen 2 Drehknopf durch die Parameterstruktur navigieren; Werte ändern 3 [reset] Fehler entriegeln (liegt kein Fehler vor, wird ein Neustart der Anlage eingeleitet).
  • Seite 35: Anzeige

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.1.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung. Die Symbole 9 … q werden ausgeblendet. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Sym- bole für den Notbetrieb eingeblendet.
  • Seite 36: Benutzer-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.2 Benutzer-Ebene In der Benutzer-Ebene können verschiedene Informationen abgefragt und Werte eingestellt werden. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung. Die Symbole 1 … 4 werden ausgeblendet. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Sym- bole für den Notbetrieb eingeblendet.
  • Seite 37: Einstellungen Benutzer-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.2.2 Einstellungen Benutzer-Ebene Drehknopf drehen. Symbolleiste erscheint. Drehknopf drehen. Auswahlbalken wechselt zwischen den Symbolen. Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt. Mit Drehknopf Wert ändern und mit Taste [Enter] speichern. 1 2 3 4 5 6 ohne Außenfühler...
  • Seite 38: Fachmann-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.3 Fachmann-Ebene Fachmann-Ebene aktivieren Drehknopf drehen. Symbolleiste erscheint. Drehknopf drehen und Auswahlbalken unter das Gabelschlüssel-Symbol setzen. Taste [Enter] drücken. Drehknopf drehen und Code 11 einstellen. Mit Taste [Enter] Code bestätigen. Symbolleiste der Fachmann-Ebene erscheint.
  • Seite 39: Info-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.3.1 Info-Ebene Anlagenwerte (i) anzeigen Info-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Werte ausgeblendet. Info System Einheit Betriebsphase – i 10 1: Ruhestandskontrolle Gebläse 2 (H): Ölvorwärmung 3: Vorbelüftung / Vorzündung...
  • Seite 40 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung Info Aktoren Einheit Stromaufnahme Zündbaustein (min 70 %) i 25 Rückmeldung Temperaturschalter Ölvorwärmung – i 28 0: keine Rückmeldung 1: Rückmeldung vorhanden Info Sensoren Einheit Vorlauftemperatur °C i 30 Abgastemperatur °C i 31 Flammensignal –...
  • Seite 41: Parameter-Ebene

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.3.2 Parameter-Ebene Parameter (P) anzeigen Parameter-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Parameter ausgeblendet. Werte ändern Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt. Mit Drehknopf Wert ändern.
  • Seite 42 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung Parameter Basiskonfiguration Einstellbereich Werk- einstellung Funktion variabler Aus- 0: Betriebsweitermeldung P 15 gang VA1 1: Störungsweitermeldung 2: Zubringerpumpe vor hydraulischer Weiche 3: Heizkreispumpe ohne WCM-FS 4: WW-Ladepumpe; Dreiwegeventil 5: WW-Zirkulationspumpe ohne WCM-FS über WW-Frei- gabe oder über Taster (P 17 auf 4)
  • Seite 43 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung Parameter Wärmeerzeuger Einstellbereich Werk- einstellung Brennerleistung Stufe 2 10 … 70 kW P 37 17.5 für: Berechnung Ölzähler Betriebsweise 0: Stufe 1 + 2 P 38 1: Stufe 1 2: Stufe 2 minimaler Anlagendruck 0.5 …...
  • Seite 44 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung Parameter Warmwasser Einstellbereich Werk- einstellung Vorlaufüberhöhung bei 5 … 30 K P 50 Warmwasserladung Schaltdifferenz Warm- -3 … -10 K P 51 wasser maximale Warmwasser- 10 … 60 min P 52 Ladezeit...
  • Seite 45: Leistung Manuell Anfahren

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.4 Leistung manuell anfahren Drehknopf drehen. Symbolleiste erscheint. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken. Das Gerät startet entsprechend dem Programmablauf [Kap. 3.3.5]. Während der Ölvorwärmung wird ein H in der Anzeige dargestellt. Nach der Flammenbildung wechselt die Anzeige auf die aktuelle Vorlauftemperatur und es wird die maximale Leistung (Stufe 2) angefahren.
  • Seite 46: Konfiguration Manuell Starten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.5 Konfiguration manuell starten Mit der manuellen Konfiguration werden die Einstellungen an die Geräteausführung angepasst. Alle Fühler und Aktoren werden dabei neu erfasst [Kap. 7.2]. Parameter-Ebene aktivieren [Kap. 6.3]. Parameter 10 wählen. Aktuelle Konfiguration erscheint.
  • Seite 47: Steuerungsvarianten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.6 Steuerungsvarianten Temperaturfernsteuerung 4 … 20 mA Analoges Signal 4 … 20 mA am Eingang B1 anschließen, dabei die Polung beachten [Kap. 5.6.1]. Signal wird als Vorlaufsollwert interpretiert. In der Konfiguration wird t angezeigt. 6 mA minimale Vorlauftemperatur (P 30)
  • Seite 48: Regelungsvarianten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.7 Regelungsvarianten 6.7.1 Konstante Vorlauftemperatur Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich. Die Vorlauftemperatur wird auf den eingestellten Wert in der Benutzer-Ebene geregelt [Kap. 6.2.2]. Um eine zeitliche Umschaltung zwischen Normal- und Absenktemperatur durchzu- führen, ist eine Zeitschaltuhr erforderlich.
  • Seite 49: Warmwasserbetrieb

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung Eine Änderung der Normal Raumtemperatur oder Absenk Raumtemperatur um 1 °C führt zu einer Parallelverschiebung der eingestellten Heizkennlinie um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 10 1 Außentemperatur [°C] 2 Vorlauftemperatur [°C] bei Steilheit 10 3 Normal und Absenk Raumtemperatur [°C]...
  • Seite 50: Pufferregelung Mit Einem Fühler

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.7.4 Pufferregelung mit einem Fühler Diese Regelungsart ist z. B. dann sinnvoll, wenn nur der obere Teil vom Puffer gela- den werden soll. Die Ladung vom unteren Pufferbereich erfolgt durch eine Fremd- wärmequelle.
  • Seite 51: Weichenregelung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.7.6 Weichenregelung Das Gerät moduliert die Leistung im Heizbetrieb anhand der Weichentemperatur. Bei dieser Regelungsvariante moduliert die Pumpe in Abhängigkeit der Differenz- temperatur zwischen Weichenfühler B11 und Vorlauffühler. Die Funktion kann über Parameter 47 an die Gegebenheiten der Anlage angepasst werden.
  • Seite 52: Umwälzpumpe

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.8 Umwälzpumpe 6.8.1 Allgemeine Hinweise Das Gerät (Ausführung W) verfügt über eine drehzahlgeregelte Pumpe, die über ein Dreiwegeventil den Heiz- und Warmwasserkreis versorgt. Heizbetrieb Die Pumpe wird solange angesteuert, wie eine Wärmeanforderung anliegt. Wenn keine Wärmeanforderung mehr benötigt wird, läuft die Pumpe für die in Parameter...
  • Seite 53: Drehzahlgeregelte Pumpe

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.8.2 Drehzahlgeregelte Pumpe Standardregelung Bei dieser Regelungsvariante wird die Pumpenleistung der geforderten Brennerstu- fe zugeordnet. Bei abgeschaltetem Brenner wird die Pumpe mit der in Parame- ter 44 eingestellten Leistung betrieben. Parameter 46 auf 1 einstellen.
  • Seite 54: Frostschutz

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.9 Frostschutz Kesselfrostschutz Vorlauftemperatur < 8 °C: Brenner wird mit minimaler Leistung betrieben, Pumpe ist in Betrieb. Vorlauftemperatur > 8 °C plus Schaltdifferenz (Parameter 32): Brenner schaltet ab, Pumpennachlauf ist aktiv (Parameter 41). Kesselfrostschutz wirkt auch auf Ausgang MFA1 und VA1 wenn als Zubringerpum- pe parametriert (Parameter 13, 14, 15).
  • Seite 55: Ein-/Ausgänge

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.10 Ein-/Ausgänge Die Ein- und Ausgänge können für verschiedene Funktionen konfiguriert werden. Ausgang MFA1, MFA2 und VA1 Einstellung Parameter 13, 14, 15 Beschreibung 0: Betriebsweitermeldung Kontakt schließt, sobald eine Wärmeanforderung anliegt. 1: Störungsweitermeldung Kontakt schließt, sobald eine Störung auftritt oder eine Warnung für...
  • Seite 56: Inbetriebnahme-Programme (Parameter 73)

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.11 Inbetriebnahme-Programme (Parameter 73) Allgemeine Hinweise: Der Parameter 73 ist nach dem Einschalten vom Gerät für nur 8 Minuten akti- viert. Gerät ggf. erneut einschalten, alle Programme können durch die Taste [reset] oder über OFF beendet wer- den.
  • Seite 57 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung Pr8: Feuerraumdruck zum Speichern freigeben Bei der Erstinbetriebnahme werden nach Beenden von Programm Pr3 und Pr5 die aktuellen Feuerraumdrücke (i 17 und i 18) automatisch gespeichert. Eine erneute Speicherung der Feuerraumdrücke wird erst wieder nach Freigabe von Programm Pr8 durchgeführt.
  • Seite 58: Spezielle Anlagenparameter

    Feuerraumdruckanstieg Stufe 2 0,1 … 6,0 mbar Ansteuerzeit Umschaltventil 0,1 … 10,0 Drehzahl Nachbelüftung 40 … 100 max Laufzeit Abgasklappe 3 … 25 Parameter ist sicherheitsrelevant. Änderungen sind nur nach Rücksprache mit dem Weishaupt-Kundendienst zu- lässig. 58-132 83311001 1/2018-03 Et...
  • Seite 59: Schornsteinfeger

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 6 Bedienung 6.13 Schornsteinfeger Die Funktion dient zur Abgasmessung. Während der Schornsteinfeger-Funktion läuft das Gerät mit maximaler Leistung. Schornsteinfeger-Funktion aktivieren Drehknopf drehen. Symbolleiste erscheint. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken Das Gerät startet entsprechend dem Programmablauf [Kap. 3.3.5].
  • Seite 60: Inbetriebnahme

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicher- heit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, Gerät und Heizsystem mit Medium gefüllt und entlüftet sind,...
  • Seite 61: Messgeräte Anschließen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät für Mischdruck Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen. Öldruckmessgeräte an Ölpumpe Vakuummeter für Saugwiderstand/Vorlaufdruck. Manometer für Pumpendruck. Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schäden führen.
  • Seite 62: Brennwertkessel Einregulieren

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 7.2 Brennwertkessel einregulieren Während der Inbetriebnahme sicherstellen, dass: maximal möglicher Wasserdurchfluss gewährleistet ist, Hochheizen bei Stufe 1 mit niedrigen Vorlauftemperaturen erfolgt. Brennstoff-Absperreinrichtungen öffnen. Stecker H1 und H2 ausstecken [Kap. 5.6]. Eine automatische Inbetriebsetzung vom Gerät wird verhindert.
  • Seite 63 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 3. Inbetriebnahme-Programme (Parameter 73) durchführen Die Inbetriebnahme-Programme ermöglichen eine fachgerechte Inbetriebnahme. Dabei wird: die Anlage wasserseitig entlüftet, das elektrische Antiheberventil angesteuert um die Ölleitung zu entlüften, die Stufe 1 und Stufe 2 eingestellt. Allgemeine Hinweise: Der Parameter 73 ist nach dem Einschalten vom Gerät für nur 8 Minuten akti-...
  • Seite 64 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme Pr3: Stufe 1 einstellen Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Taste [Enter] drücken. Drehknopf drehen bis Pr3 angezeigt wird. Taste [Enter] drücken.
  • Seite 65: Abgassystem Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 4. Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schäden führen. WARNUNG Öldruckmessgeräte nach der Inbetriebnahme entfernen. Anlage an Schalter S1 ausschalten und Stecker H1 und H2 einstecken.
  • Seite 66: Leistung Prüfen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 7.4 Leistung prüfen 7.4.1 Auslieferungszustand Die Tabelle zeigt den Auslieferungszustand. Der Brenner muss bei der Inbetrieb- nahme einreguliert werden. Stufe 1 Stufe 2 Brennerleistung ca. 11,5 kW ca. 17,5 kW Mischeinrichtung ME 1.17 B...
  • Seite 67: Verbrennung Nachregulieren

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 7.5 Verbrennung nachregulieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Parameter 73 ist nur innerhalb von 8 Minuten nach Einschalten vom Gerät akti- viert. Gerät ggf. erneut einschalten. Pr3: Stufe 1 einstellen Parameter-Ebene aktivieren [Kap. 6.3].
  • Seite 68: Verbrennung Prüfen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 7 Inbetriebnahme 7.6 Verbrennung prüfen Luftüberschuss ermitteln -Gehalt langsam reduzieren, bis Verbrennungsgrenze erreicht wird (CO-Gehalt ca. 100 ppm oder Rußzahl ca. 1). -Gehalt messen und dokumentieren. Luftzahl (λ) ablesen. Für einen sicheren Luftüberschuss Luftzahl erhöhen: um 0,1 (entspricht 10 % Luftüberschuss),...
  • Seite 69: Außerbetriebnahme

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Gerät ausschalten. Brennstoff-Absperreinrichtungen schließen. Bei Frostgefahr Anlage entleeren. 69-132 83311001 1/2018-03 Et...
  • Seite 70: Wartung

    Die Wartung darf nur qualifiziertes Fachpersonal durchführen. Die Anlage mindestens einmal im Jahr inspizieren, bei Bedarf erforderliche War- tungs- und Instandsetzungsarbeiten durchführen. Die Wärmezelle mindestens alle 2 Jahre reinigen. Weishaupt empfiehlt eine jährli- che Reinigung. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen...
  • Seite 71 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung Nach jeder Wartung Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Ölführende Bauteile auf Dichtheit prüfen. Abgas- und kondensatführende Bauteile auf Dichtheit prüfen.
  • Seite 72: Komponenten

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.2 Komponenten Zusätzlich zu den in der Inspektionskarte aufgeführten Wartungsschritten, müssen folgende Komponenten auf ihre Auslegungslebensdauer geprüft werden. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden.
  • Seite 73: Wartungsanzeige

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.3 Wartungsanzeige Der Zeitraum bis zur nächsten Wartung kann eingestellt werden. Nach Ablauf der eingestellten Zeit erscheint in der Anzeige ein blinkender Gabelschlüssel. Bei vor- handener Fernbedienstation WCM-FS wird Kundendienst angezeigt. Wartungsintervall einstellen Parameter-Ebene aktivieren [Kap. 6.3].
  • Seite 74: Servicepositionen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.4 Servicepositionen 9.4.1 Serviceposition A Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Zuluftschlauch 3 vom Ansaugstutzen 4 abziehen, ggf. den Zuluftschlauch zum Lösen zusammendrücken. Sechskantmuttern 1 entfernen und Brenner herausnehmen. Brenner drehen und in Serviceposition einhängen.
  • Seite 75: Serviceposition B

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.4.2 Serviceposition B Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Zuluftschlauch 4 vom Ansaugstutzen 5 abziehen, ggf. den Zuluftschlauch zum Lösen zusammendrücken. Schlauch 2 am Einschraubstutzen abziehen. Scheibenmuttern 1 entfernen und Brenner komplett mit Kesseltür herausneh- men.
  • Seite 76: Wärmezelle Reinigen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.5 Wärmezelle reinigen Hinweise zur Wartung beachten [Kap. 9.1]. Bei der Reinigung nur Bürsten aus Kunststoff verwenden (keine Metallbürsten). Darauf achten, dass keine Rückstände in eine ggf. vorhandene Kondensathebeein- richtung und/oder Neutralisationseinrichtung gelangen.
  • Seite 77 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung Siphon reinigen Kondensatschlauch 1 entfernen Siphon 2 entfernen, dabei Abschlusswanne leicht nach unten drücken. Siphon reinigen. Kondensatwanne reinigen Scheibenmuttern 1 entfernen. Kondensatwannenbügel 4 langsam nach unten klappen. Kondensatwanne 3 herausnehmen. Kondensatwanne reinigen. Dichtfläche und Dichtung 2 auf der Unterseite vom Wärmetauscher prüfen, ggf.
  • Seite 78: Düsenabstand Einstellen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.6 Düsenabstand einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Der Düsenabstand muss auf 2,5 mm eingestellt sein. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Einstelllehre ansetzen und Maß A (2,5 mm) prüfen. Wenn der gemessene Wert von Maß A abweicht: Schraube 1 am Führungsrohr und Schraube 2 am Mischkopf lösen.
  • Seite 79: Zündelektroden Einstellen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.8 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Zündelektroden mit Hilfe der Einstelllehre einstellen, dabei Typ der Mischeinrich- tung beachten [Kap. 7.4.1]. 9.9 Zündelektroden aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1].
  • Seite 80: Öldüse Austauschen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.10 Öldüse austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Zündleitung 3 ausstecken. Schraube 2 lösen und Mischkopf 1 entfernen. Am Düsenhalter 4 mit Gabelschlüssel gegenhalten und Düse 5 entfernen.
  • Seite 81: Düsenabschluss Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.11 Düsenabschluss aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Düse entfernen. Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer- nen. Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her- ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen.
  • Seite 82: Wärmetauscher Und Temperaturschalter Ausbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.12 Wärmetauscher und Temperaturschalter ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Stecker Nummer 2 und 9 ausstecken. Ölleitungen 5 lösen. Schraube 3 entfernen und Düsenstock 2 herausziehen. Düse entfernen [Kap. 9.10]. Schraube 1 entfernen und Temperaturschalter 6 abnehmen. Wärmetauscher 4 mit geeignetem Werkzeug (z. B. Zange) herausziehen.
  • Seite 83: Luftdüse Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.13 Luftdüse aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Schrauben 1 entfernen und Luftdüse abnehmen. Einbau Luftdüse in umgekehrter Reihenfolge einbauen. Düsenabstand einstellen [Kap. 9.6]. Zündelektroden einstellen [Kap. 9.8].
  • Seite 84: Ölpumpe Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.14 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stecker Nummer 3 und 4 ausstecken. Ölschläuche 6, Verschraubung 5 und Ölschlauch 1 entfernen. Schrauben 4 lösen und Ölpumpe herausziehen. Einbau Ölpumpe in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Kupplung 2 und der Dichtringe achten,...
  • Seite 85: Pumpenmotor Ausbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.15 Pumpenmotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ölpumpe ausbauen [Kap. 9.14]. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Stecker Nummer 5 ausstecken. Schrauben 1 entfernen und Motor abnehmen. 85-132 83311001 1/2018-03 Et...
  • Seite 86: Gebläse Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.16 Gebläse aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stecker Nummer 1 und 10 ausstecken. Muttern 1 lösen und Muttern 6 entfernen. Gebläse und Dichtung 7 abnehmen. Schrauben 2 entfernen, Ansaugstutzen 4 und O-Ring 5 abnehmen. Einbau Gebläse in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz vom O-Ring und der Dichtung achten, Zuluftschlauch 3 an den Ansaugstutzen montieren.
  • Seite 87: Ölpumpenfilter Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.17 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schrauben 1 entfernen. Pumpendeckel abnehmen. Filter 3 und Dichtung 2 austauschen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten.
  • Seite 88: Ölfiltereinsatz Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.18 Ölfiltereinsatz aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Ölfilter-Entlüfter-Kombination in Serviceposition einhängen. Brennstoff-Absperreinrichtung 1 schließen. Spannring 3 aufdrehen. Filtereinsatz 2 austauschen. Einbau Filtereinsatz in umgekehrter Reihenfolge einbauen, dabei: auf saubere Dichtflächen und richtigen Sitz vom O-Ring 4 achten, O-Ring ggf.
  • Seite 89: Dreiwegeventil Aus- Und Einbauen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 9 Wartung 9.19 Dreiwegeventil aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Wasserseitige Absperreinrichtungen zum Heizsystem schließen. Gerät wasserseitig entleeren. Stellantrieb 1 nach oben abziehen. Bajonett-Sicherungen 3 entfernen. Bajonettverschlüsse 2 lösen. Dreiwegeventil entfernen. Einbau Dreiwegeventil wie dargestellt montieren.
  • Seite 90: Fehlersuche

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden. Heizungsschalter eingeschaltet. Fernbedienstation richtig eingestellt. Die Geräteelektronik erkennt Unregelmäßigkeiten vom Gerät und zeigt diese blin- kend an. Folgende Zustände sind möglich: Warnung, Fehler.
  • Seite 91 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche Entriegeln Schaden durch unsachgemäße Störungsbehebung Unsachgemäße Störungsbehebung kann zu Sachschaden oder schwerer Körper- verletzung führen. WARNUNG Nicht mehr als 2 Entriegelungen hintereinander durchführen. Qualifiziertes Fachpersonal muss die Störungsursache beheben. Fehler durch Taste [reset] entriegeln und ein paar Sekunden abwarten.
  • Seite 92: Fehlerspeicher

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche 10.2 Fehlerspeicher Im Fehlerspeicher sind die letzten 16 Fehler und der Anlagenzustand bei Fehlerein- tritt gespeichert. Fehler anzeigen Fehler-Ebene aktivieren [Kap. 6.3]. Der zuletzt aufgetretene Fehler wird als Fehler 1 angezeigt. Drehknopf drehen. Fehler 1 … 16 können ausgelesen werden.
  • Seite 93 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche Anlagenzustand abfragen Fehler mit Drehknopf wählen. Taste [Enter] drücken. Anlagenzustand bei Fehlereintritt wird angezeigt. Drehknopf drehen, um Informationen abzufragen. Info System Einheit Betriebsphase – i 10 1: Ruhestandskontrolle Gebläse 2 (H): Ölvorwärmung 3: Vorbelüftung / Vorzündung...
  • Seite 94: Warncode

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche 10.3 Warncode Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Temperatur am Vorlauffühler > 95 °C Wasserdurchfluss prüfen. (nach 12 Warnungen verriegelt die Anlage mit Funktion der Pumpen prüfen.
  • Seite 95 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung kein Steuersignal Umwälzpumpe Verbindung prüfen. Umwälzpumpe prüfen. Gebläsedrehzahl im Betrieb Stufe 2 nicht er- Brennereinstellung prüfen. reicht Gebläse und Leitung prüfen, ggf. austauschen [Kap. 9.16].
  • Seite 96: Fehlercode

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche 10.4 Fehlercode Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Temperatur am Vorlauffühler > 105 °C Wasserdurchfluss prüfen. Funktion der Pumpen prüfen. Gerät wasserseitig entlüften. Temperatur am Vorlauffühler > 95 °C Wasserdurchfluss prüfen.
  • Seite 97 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Flammenvortäuschung, z. B. Reflexion vom Zünd- Fremdlichtquelle suchen und beseitigen. funken durch Ölfilm im Feuerraum Flammenwächter prüfen (USB-Ausleseeinheit KLC Com, Bestell-Nr.: 90012181), ggf. aus- tauschen.
  • Seite 98 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung negativer Bauteiletest Spannungsversorgung kurzzeitig unterbre- chen. Steckerkabel Brenner-Netzspannung prüfen. Zündgerät prüfen. Gerät entriegeln, bei wiederholtem Auftreten Kesselelektronik WCM-OB-CPU austau- schen.
  • Seite 99 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Datenübertragung wurde nicht richtig durchge- Daten von Kodierstecker auf führt Kesselelektronik WCM-OB-CPU übertragen: Gerät am Schalter S1 ausschalten. Taste [Enter] und Taste [reset] gleichzeitig gedrückt halten, dabei Gerät einschalten.
  • Seite 100: Betriebsprobleme

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 10 Fehlersuche 10.5 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Ölpumpe macht starke me- Ölpumpe saugt Luft Ölversorgung auf Dichtheit prüfen. chanische Geräusche hohes Vakuum in der Ölleitung Filter reinigen.
  • Seite 101: Technische Unterlagen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Fühler- und Sensorkennwerte WW-Auslauffühler Vorlauffühler Abgasfühler Pufferfühler Weichenfühler Verbrennungsluftfühler Außenfühler Warmwasserfühler (B3) NTC 5 kΩ NTC 600 Ω NTC 12 kΩ °C Ω °C Ω °C Ω...
  • Seite 102: Anschlussplan

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 11 Technische Unterlagen 11.2 Anschlussplan 11.2.1 Anschlusskonsole Brenner E-Bus Spannungsversorgung Gebläse Wärmetauscher Ölvorwärmung Ölmagnetventil Stufe 2 Ölmagnetventil Stufe 1 Pumpenmotor Zündgerät Reserve Reserve Temperaturschalter Ölvorwärmung PWM-Signal und Rückmeldung Gebläse Flammenwächter 102-132 83311001 1/2018-03 Et...
  • Seite 103: Kesselelektronik Wcm-Ob-Cpu

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 11 Technische Unterlagen 11.2.2 Kesselelektronik WCM-OB-CPU 1 Schalter S1 (WCM-CUI) 2 Kondensathebeeinrichtung 3 Spannungsversorgung Umwälzpumpe 4 Stellantrieb Dreiwegeventil (Ausführung W) 5 Spannungsversorgung Gebläse 6 Wärmetauscher Ölvorwärmung 7 Ölmagnetventil Stufe 2 8 Ölmagnetventil Stufe 1 9 Pumpenmotor 0 Zündgerät q Flammenwächter...
  • Seite 104: Projektierung

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 12 Projektierung 12 Projektierung 12.1 Ölversorgung EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen.
  • Seite 105 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 12 Projektierung Höherliegender Ölspiegel Wenn die Saugleitung undicht ist, kann der Tank durch Saughebewirkung aus- laufen. Ein elektrisches Antiheberventil 1 kann dies verhindern. Druckverlust durch Antiheberventil nach Herstellerangaben berücksichtigen. Das Antiheberventil muss verzögert schließen und eine Druckentlastung in Rich- tung Öllagerbehälter aufweisen.
  • Seite 106: Ersatzteile

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 13 Ersatzteile 1.01 1.03 1.28 1.40 1.41 1.39 1.42 1.45 1.02 1.43 1.32 1.44 1.46 1.48 1.04 1.49 1.30 1.02 1.47 1.29 1.33 1.31 1.27 1.26 1.34 1.36 1.37 1.38 1.25 1.16 1.17...
  • Seite 107 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Armaturenkonsole 462 011 02 10 7 1.02 Scheibe Dm.34I x Dm.60A x 3 462 011 02 28 7 1.03 Kantenschutz-Platte 401 110 02 08 7 1.04 Oberteil 462 011 02 09 7 1.05...
  • Seite 108 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 1.01 1.03 1.28 1.40 1.41 1.39 1.42 1.45 1.02 1.43 1.32 1.44 1.46 1.48 1.04 1.49 1.30 1.02 1.47 1.29 1.33 1.31 1.27 1.26 1.34 1.36 1.37 1.38 1.25 1.16 1.17 1.35 1.15...
  • Seite 109 716 279 1.32 Einlegebrücke 2-polig 716 232 1.33 Funktionsblende (ohne Kesselschaltfeld) 482 101 22 09 2 1.34 Firmenschild -weishaupt- 125 x 35 793 815 1.35 Klappe Funktionsblende 482 101 22 12 7 1.36 Mitnehmer für Drehdämpfer 482 101 22 11 7 1.37...
  • Seite 110 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 2.25 2.02 2.20 2.03 2.24 2.21 2.01 2.03 2.22 2.14 2.05 2.18 2.13 2.06 2.19 2.20 2.07 2.23 2.42 2.19 2.41 2.18 2.40 2.17 2.09 2.10 2.26 2.27 2.49 2.28 2.08 2.27 2.29...
  • Seite 111 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Isolierung-Wärmetauscher links 462 011 30 62 7 2.02 Isolierung-Wärmetauscher rechts 462 011 30 61 7 2.03 Isolierung-Wärmetauscher hinten 462 011 30 64 7 2.04 Isolierung-Wärmetauscher vorne 462 011 30 63 7 2.05...
  • Seite 112 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 2.25 2.02 2.20 2.03 2.24 2.21 2.01 2.03 2.22 2.14 2.05 2.18 2.13 2.06 2.19 2.20 2.07 2.23 2.42 2.19 2.41 2.18 2.40 2.17 2.09 2.10 2.26 2.27 2.49 2.28 2.08 2.27 2.29...
  • Seite 113 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.43 Turbulator V-Form 462 011 30 50 7 2.44 Dichtungs-Set Wärmetauscher 462 011 30 47 2 2.45 Wartungsdeckel komplett 462 011 30 49 2 2.46 Druckmeßnippel G 1/8 mit Dichtung 453 001 2.47...
  • Seite 114 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 3.10 3.40 3.41 3.14 3.29 3.13 3.02 3.06 3.03 3.04 3.05 3.08 3.09 3.07 3.08 3.12 3.19 3.01 3.22 3.20 3.16 3.15 3.43 3.21 3.17 3.24 3.23 3.42 3.38 3.11 3.18 3.37 3.35...
  • Seite 115 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Dichtungs-Set Wärmetauscher 462 011 30 47 2 3.02 Flammrohr MB 800 245 050 14 15 7 3.03 Isolierung für Kesseltür 246 050 01 12 7 3.04 Adapterrohr MB 800B 246 050 14 40 7 3.05...
  • Seite 116 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 3.10 3.40 3.41 3.14 3.29 3.13 3.02 3.06 3.03 3.04 3.05 3.08 3.09 3.07 3.08 3.12 3.19 3.01 3.22 3.20 3.16 3.15 3.43 3.21 3.17 3.24 3.23 3.42 3.38 3.11 3.18 3.37 3.35...
  • Seite 117 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.44 Steckerkabel Nr.1 Gebläse/Netz 246 050 12 01 2 3.45 Steckerkabel Nr.10 Gebläse PWM/Hall 246 050 12 08 2 3.46 Flammenwächter Nr.11 KLC 2002 246 050 12 18 2 3.47...
  • Seite 118 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 4.01 W-PEA 4.01 4.02 4.02 4.01 4.03 4.03 4.16 4.01 4.02 4.06 4.16 4.03 4.05 4.06 4.02 4.03 4.05 4.03 4.04 4.03 4.03 4.08 4.04 4.10 4.04 4.03 4.08 4.08 4.11 4.04 4.08...
  • Seite 119 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Überwurfmutter G1 1/2 x 42,2 409 000 04 15 7 4.02 Anschlussstutzen G1A x 1 1/2 462 011 40 02 7 4.03 Scheibe Dm.34I x Dm.60A x 3 462 011 02 28 7 4.04...
  • Seite 120 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 5.01 5.02 5.03 5.05 5.04 5.06 5.07 5.08 5.09 5.09 120-132 83311001 1/2018-03 Et...
  • Seite 121 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Verschraubung G3/8I-L8 x M14 x 1,5 x 47 462 011 30 15 7 5.02 Sechskantmutter BM14 x 1,5 DIN 439 411 701 5.03 Ölschlauch DN4 1300 mm diffusionsdicht 462 011 30 68 7 5.04...
  • Seite 122 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 6.01 6.02 6.03 6.04 6.05 6.06 6.07 6.08 6.09 6.11 6.10 122-132 83311001 1/2018-03 Et...
  • Seite 123 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Steckerkabel Kessel-Netzspannung 462 011 22 19 2 6.02 Steckerkabel 3-Wege-Umschaltventil 462 012 22 18 2 6.03 Steckerkabel Brenner-Netzspannung 462 011 22 23 2 6.04 Steckerkabel QRC 462 011 22 26 2 6.05...
  • Seite 124 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 7.01 7.02 7.03 7.05 7.04 7.06 7.07 7.08 7.09 7.10 7.10 7.10 7.10 124-132 83311001 1/2018-03 Et...
  • Seite 125 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Bürsten-Set 462 000 00 25 2 7.02 Reinigungs-Set 462 000 00 24 2 7.03 Reinigungswerkzeug gerade 462 000 00 26 2 – Handgriff Reinigungswerkzeug 481 000 00 67 7 –...
  • Seite 126 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile 8.01 126-132 83311001 1/2018-03 Et...
  • Seite 127 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 8.01 Wartungs-Set 462 000 00 23 2 Bestehend aus: Öldüse Zündelektrodensatz Dichtung Kondensatwanne Dichtung Brennergehäuse 127-132 83311001 1/2018-03 Et...
  • Seite 128: Notizen

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 14 Notizen 14 Notizen 128-132 83311001 1/2018-03 Et...
  • Seite 129: Stichwortverzeichnis

    Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 15 Stichwortverzeichnis 15 Stichwortverzeichnis Durchflussgrenze .............. 16 Düse.................. 80 Abgasanschluss .............. 10 Düsenabschluss.............. 81 Abgasfühler .............. 11, 12 Düsenabstand.............. 78 Abgasführung .............. 29 Düsenkörper................ 9 Abgasgeruch.............. 7, 100 Abgasmassenstrom............ 18 Abgasmessstelle.............. 29 Abgasmessung.............. 68 Eingänge ................ 55 Abgas-Schalldampfer ............ 10 Einregulierung.............. 62 Abgassystem ...............  10, 29 Einstelllehre ............
  • Seite 130 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 15 Stichwortverzeichnis Geräuschemissionswert............ 15 Luftüberschuss .............. 68 Gewährleistung .............. 6 Luftzahl .................. 68 Gewicht................. 19 Manometer................ 61 H1................... 55 Maß A .................. 78 H2................... 55 Messgerät ................ 61 Haftung.................. 6 MFA1 .................. 55 Härtestabilisierung.............. 23 MFA2 .................. 55 Heizelement................ 82 Mindestabstand.............. 21 Heizkennlinie ................ 48 Mischbettverfahren ............. 23 Heizkörpersymbol ............... 54 Mischdruck ..............
  • Seite 131 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 18-B 15 Stichwortverzeichnis Vakuum................ 104 Vakuummeter ............... 61 Quadrat ................. 47 Verbrennungseinstellung........... 67 Verbrennungskontrolle............ 68 Verbrennungsluft.............. 7 Raumluftunabhängig ............ 7 Verbrennungslufteinstellung.......... 67 Raumsolltemperatur ............ 48 Verbrennungsluftfühler............ 11 Rechteck...............  35, 47 Verdrahtung.............  102, 103 Reinigung................ 76 VKF.................. 14 Restförderdruck.............. 18 Volumenstrom................  7 Restförderhöhe............ 16, 17 Vorbelüftung................. 13 Rücklauffühler .............. 11...
  • Seite 132 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
