Verwandte Anleitungen für Weishaupt WTC-OB 14-B
Inhaltszusammenfassung für Weishaupt WTC-OB 14-B

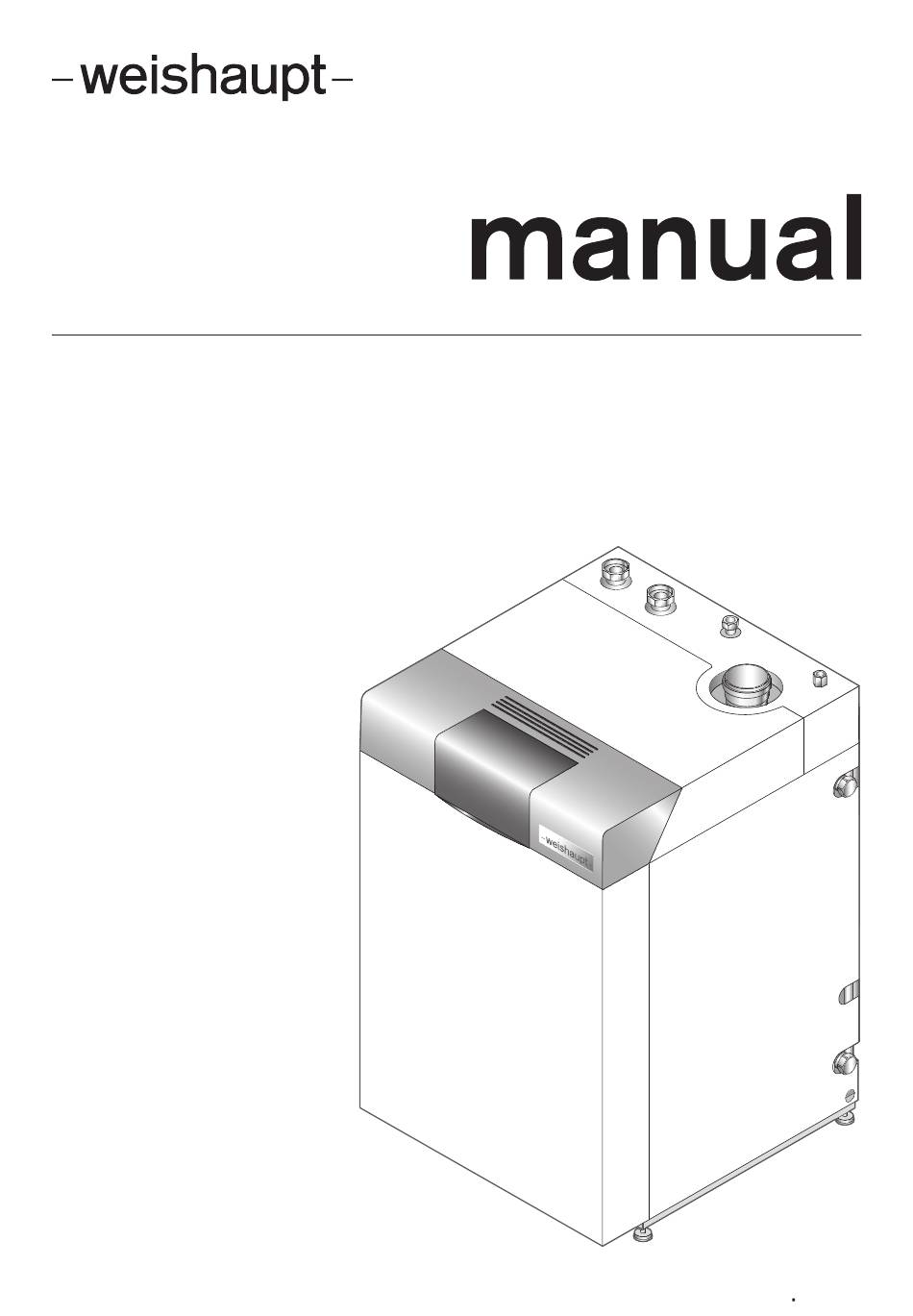

- Seite 1 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 83311001 1/2024-06...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B Benutzerhinweise ...................... 5 1.1 Zielgruppe ........................ 5 1.2 Symbole in der Anleitung ................... 5 1.3 Gewährleistung und Haftung .................. 6 Sicherheit .......................... 7 2.1 Bestimmungsgemäße Verwendung ................. 7 2.2 Sicherheitszeichen am Gerät .................. 7 2.3 ... - Seite 3 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5.5 Luft-Abgas-Führung .................... 32 5.6 Elektroanschluss ...................... 33 5.6.1 Anschlussplan ..................... 34 5.6.2 Externes Dreiwegeventil anschließen ............ 35 5.6.3 Externe Pumpe anschließen ................ 36 Bedienung ........................ 37 6.1 Bedienoberfläche ....................... 37 6.1.1 ...
- Seite 4 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B Außerbetriebnahme ..................... 75 Wartung .......................... 76 9.1 Hinweise zur Wartung .................... 76 9.2 Komponenten ...................... 78 9.3 Wartungsanzeige ....................... 79 9.4 Servicepositionen ...................... 80 9.4.1 Serviceposition A .................... 80 9.4.2 Serviceposition B .................... 81 9.5 ...
-
Seite 5: Benutzerhinweise
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten. -
Seite 6: Gewährleistung Und Haftung
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung Nichtbeachten der Anleitung Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen... -
Seite 7: Sicherheit
Die Verbrennungsluft muss frei von aggressiven Stoffen (z. B. Halogene) sein. Bei verschmutzter Verbrennungsluft im Aufstellraum ist ein erhöhter Reinigungs- und Wartungsaufwand erforderlich. In diesem Fall empfiehlt Weishaupt das Gerät raumluftunabhängig zu betreiben. Das Gerät darf nur in geschlossenen Räumen betrieben werden. -
Seite 8: Persönliche Schutzausrüstung (Psa)
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 2 Sicherheit 2.4.1 Persönliche Schutzausrüstung (PSA) Bei allen Arbeiten die erforderliche persönliche Schutzausrüstung verwenden. Die persönliche Schutzausrüstung schützt den Träger bei Arbeiten am Gerät. Sicherheitsschuhe müssen bei allen Arbeiten am Gerät getragen werden. -
Seite 9: Produktbeschreibung
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC-OB 18-B AUSF. W ® Baureihe: Weishaupt Thermo Condens Brennstoff: Öl Bauart: bodenstehend Leistungsgröße: 18 kW Konstruktionsstand AUSF. W Ausführung: Heizbetrieb und Warmwasserladung AUSF. H Ausführung: Heizbetrieb... -
Seite 10: Typ Und Serialnummer
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Mod.: Ser. Nr.: 10-148... -
Seite 11: Funktion
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.3 Funktion 3.3.1 Ölführende Komponenten 1 Düsenkörper 2 Anschluss Ölversorgung 3 Ölfilter-Entlüfter-Kombination 4 Ölpumpe 11-148 83311001 1/2024-06 Et... -
Seite 12: Wasser- Und Abgasführende Komponenten
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.3.2 Wasser- und Abgasführende Komponenten Abbildung: Ausführung W 1 Vorlauf Heizkreis 2 Rücklauf Heizkreis 3 Anschluss Sicherheitsgruppe 4 Anschluss Abgassystem 5 Vorlauf Warmwasserkreis 6 Abgas-Schalldampfer 7 Rücklauf Warmwasserkreis 8 Dreiwegeventil 9 Umwälzpumpe drehzahlgeregelt... -
Seite 13: Elektrische Komponenten
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.3.3 Elektrische Komponenten Abbildung: Ausführung W 1 Vorlauffühler 2 Kesselelektronik WCM-OB-CPU mit Elektroanschluss und Gerätesicherung 3 Verbrennungsluftfühler 4 Feuerraumdrucksensor 5 Gebläse drehzahlgeregelt 6 Abgasfühler 7 Stellantrieb Dreiwegeventil 8 Niveauschalter 9 Halterung Steckerkabel 0 Umwälzpumpe drehzahlgeregelt... -
Seite 14: Sicherheits- Und Überwachungsfunktionen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.3.4 Sicherheits- und Überwachungsfunktionen Vorlauffühler eSTB Wenn die Temperatur 95 °C überschreitet, wird die Brennstoffzufuhr abgeschaltet und der Gebläse- und Pumpennachlauf eingeleitet (W12). Das Gerät schaltet auto- matisch wieder ein, sobald die Temperatur 1 Minute lang unter den Vorlaufsollwert gesunken ist. -
Seite 15: Programmablauf
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.3.5 Programmablauf Ölvorwärmung Bei Wärmeanforderung 1 erwärmt der Wärmetauscher 2 das Öl im Düsenstock. In der Anzeige erscheint ein H. Erreicht die Temperatur ca. 45 °C schließt der Temperaturschalter 3. Vorbelüftung Das Gebläse 4 startet und fährt auf die Vorbelüftungsdrehzahl. -
Seite 16: Technische Daten
–10 … +60 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.4.4 Zulässige Brennstoffe Heizöl DIN 51603-1-EL-schwefelarm oder vergleichbare nationale Normen Green Fuels, siehe Zusatzblatt (Druck-Nr. 835931xx) Zusatz von Asche bildender Additive ist unzulässig. -
Seite 17: Emissionen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.4.5 Emissionen Schall Zweizahl-Geräuschemissionswerte WTC-OB 14 WTC-OB 18 gemessener Schallleistungspegel 55 dB(A) 57 dB(A) (re 1 pW) Unsicherheit K 4 dB(A) 4 dB(A) gemessener Schalldruckpegel 47 dB(A) 50 dB(A) (re 20 μPa) -
Seite 18: Hydraulische Daten
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.4.8 Hydraulische Daten Wasserinhalt Ausführung H 11 Liter Wasserinhalt Ausführung W und H-O 13 Liter Kesseltemperatur max 85 °C Betriebsdruck max 3 bar Durchflussgrenze 1500 l/h Restförderhöhe Ausführung W... - Seite 19 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung Restförderhöhe Ausführung H 100 % 80 % 60 % 40 % 23 % 900 1050 1200 1350 1500 1 Durchfluss [l/h] 2 Restförderhöhe [mbar] 3 Leistung Umwälzpumpe Druckverlust Ausführung H-O Um die hydraulische Auslegung der Heizungsanlage zu ermitteln, Druckverlust vom Gerät und die maximale Durchflussgrenze beachten.
-
Seite 20: Auslegung Abgasanlage
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.4.9 Auslegung Abgasanlage WTC-OB 14 Stufe 1 Stufe 2 Restförderdruck am Abgasstutzen 40 Pa 60 Pa Abgasmassenstrom 4,2 g/s 5,8 g/s Abgastemperatur bei 80/60 °C 53 °C 55 °C Abgastemperatur bei 50/30 °C... -
Seite 21: Abmessungen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 3 Produktbeschreibung 3.4.11 Abmessungen 680 mm 730 mm 46 mm 125 mm 159 mm 78 mm 1 Vorlauf Warmwasserkreis G1 2 Rücklauf Warmwasserkreis G1 3 Füll- und Entleerhahn / Ausdehnungsgefäß G¾... -
Seite 22: Montage
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 4 Montage 4 Montage 4.1 Montagebedingungen Vor der Montage sicherstellen, dass: der Mindestabstand eingehalten wird [Kap. 4.2] das Kondensat abgeleitet werden kann der Transportweg frei und tragfähig ist [Kap. 3.4.12] die Stellfläche tragfähig und eben ist der Platz für den Hydraulikanschluss ausreicht... - Seite 23 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 4 Montage Transport Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.12]. Zum Transport können folgende Tragegriffe verwendet werden. ¾"-Rohre an den Transportpunkten 1 einschrauben. Mindestabstand Für Wartungsarbeiten Mindestabstand zur Wand einhalten.
-
Seite 24: Installation
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser Das Heizwasser muss der VDI-Richtlinie 2035 entsprechen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen). Das Füll- und Ergänzungswasser muss vorfiltriert sein. -
Seite 25: Wasserhärte
Über das Anlagenvolumen wird die maximal zulässige Gesamthärte bestimmt. Wird das WTC über eine Systemtrennung vom Heizungsnetz getrennt, empfiehlt Weishaupt, das WTC mit unbehandeltem Wasser zu füllen. Aus Diagramm ermitteln, ob eine Wasseraufbereitung erforderlich ist. Wenn der Schnittpunkt im Bereich ... -
Seite 26: Hydraulikanschluss
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.2 Hydraulikanschluss Heizungsanlage mindestens mit dem 2-fachen Anlageninhalt durchspülen. Fremdkörper werden entfernt. Vorlauf und Rücklauf anschließen (Absperreinrichtungen einbauen). Sicherheitsgruppe anbauen. Füll- und Entleerhahn anbauen. Ausdehnungsgefäß anbauen. Ggf. Schlammabscheider in Rücklaufleitung einbauen. - Seite 27 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation Wasserfüllung Verunreinigung von Trinkwasser durch Füllen ohne Systemtrenner Füllen ohne Systemtrenner kann das Trinkwasser verunreinigen. Eine direkte Ver- bindung zwischen Heiz- und Trinkwasser ist unzulässig. HINWEIS Heizwasser über Systemtrenner füllen.
-
Seite 28: Kondensatanschluss
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.3 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Bei nicht korrekt montiertem oder nicht gefülltem Siphon tritt Abgas aus. Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. GEFAHR Siphon und Dichtungen auf richtige Montage prüfen. - Seite 29 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation Siphon montieren Winkelprofil 1 entfernen. Niveauschalter 5 ausstecken. Abschlusswanne 2 nach vorne ziehen, bis Siphonanschluss 4 über der Vertie- fung 3 steht. Siphon 6 montieren. Abschlusswanne wieder nach hinten schieben, dabei Siphon festhalten. Niveauschalter einstecken.
- Seite 30 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet und das Kondensat ungehindert abfließen kann. Kondensatschlauch an Siphon montieren, siehe Installationsbeispiele. Kondensatschlauch mit Schlauchklemme am Siphon fixieren.
-
Seite 31: Ölversorgung
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.4 Ölversorgung Die Ölversorgung darf nur dafür qualifiziertes Fachpersonal installieren. EN 12514-2, DIN 4755, TRÖl, Arbeitsblatt DWA-A 791 (TRwS 791) und die örtli- chen Vorschriften beachten. Die Ölversorgung ist für den Einstrang-Saugbetrieb vorgesehen. -
Seite 32: Luft-Abgas-Führung
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.5 Luft-Abgas-Führung Luftführung Die Verbrennungsluft kann zugeführt werden: aus dem Aufstellungsraum (raumluftabhängiger Betrieb) durch konzentrische Rohrsysteme (raumluftunabhängiger Betrieb) durch separaten Zuluftkanal im Raum (Fremdluftansaugung) Abgasführung Bei der Abgasführung die örtlichen sowie die baurechtlichen Vorschriften beach- ten. -
Seite 33: Elektroanschluss
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.6 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. WARNUNG Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden. -
Seite 34: Anschlussplan
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.6.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Der Gesamtstrom aller externen Verbraucher darf maximal 4,5 A betragen. WCM - OB - CPU µC - Unit eBUS Modul 230V 230V... -
Seite 35: Externes Dreiwegeventil Anschließen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.6.2 Externes Dreiwegeventil anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Ansteuerung über Ausgang MFA1 oder MFA2 Dreiwegeventil nach Anschlussplan anschließen, dabei Anleitung vom Stellan- trieb beachten. Parameter 13 oder 14 auf 4 einstellen. -
Seite 36: Externe Pumpe Anschließen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 5 Installation 5.6.3 Externe Pumpe anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Pumpe nach Anschlussplan an Ausgang MFA1, MFA2 oder VA1 anschließen. Parameter 13, 14 oder 15 auf gewünschte Funktion einstellen. 230V 230V... -
Seite 37: Bedienung
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld Klappe am Kesselschaltfeld öffnen. reset 1 [Enter] auswählen Eingabe bestätigen 2 Drehknopf durch die Parameterstruktur navigieren Werte ändern 3 [reset] Fehler entriegeln (liegt kein Fehler vor, wird ein Neustart der Anlage eingeleitet). -
Seite 38: Anzeige
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.1.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung. Die Symbole 9 … q werden ausgeblendet. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Sym- bole für den Notbetrieb eingeblendet. -
Seite 39: Benutzer-Ebene
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.2 Benutzer-Ebene In der Benutzer-Ebene können verschiedene Informationen abgefragt und Werte eingestellt werden. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung. -
Seite 40: Einstellungen Benutzer-Ebene
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.2.2 Einstellungen Benutzer-Ebene Drehknopf drehen. Symbolleiste wird angezeigt. Drehknopf drehen. Auswahlbalken wechselt zwischen den Symbolen. Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt. Mit Drehknopf Wert ändern und mit Taste [Enter] speichern. -
Seite 41: Fachmann-Ebene
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.3 Fachmann-Ebene Fachmann-Ebene aktivieren Einstellungen in der Fachmann-Ebene darf nur dafür qualifiziertes Fachpersonal durchführen. Drehknopf drehen. Symbolleiste wird angezeigt. Drehknopf drehen und Auswahlbalken unter das Gabelschlüssel-Symbol setzen. Taste [Enter] drücken. -
Seite 42: Info-Ebene
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.3.1 Info-Ebene Anlagenwerte (i) anzeigen Info-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Werte ausgeblendet. Info System Einheit Betriebsphase – i 10 1: Ruhestandskontrolle Gebläse 2 (H): Ölvorwärmung... - Seite 43 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung Info Aktoren Einheit Stromaufnahme Zündbaustein (min 70 %) i 25 Rückmeldung Temperaturschalter Ölvorwärmung – i 28 0: keine Rückmeldung 1: Rückmeldung vorhanden Info Sensoren Einheit Vorlauftemperatur °C i 30 Abgastemperatur °C...
-
Seite 44: Parameter-Ebene
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.3.2 Parameter-Ebene Parameter (P) anzeigen Parameter-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Parameter ausgeblendet. Werte ändern Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt. - Seite 45 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung Parameter Basiskonfiguration Einstellbereich Werks- einstellung Funktion variabler Aus- 0: Betriebsweitermeldung P 15 gang VA1 1: Störungsweitermeldung 2: Zubringerpumpe vor hydraulischer Weiche 3: Heizkreispumpe ohne WCM-FS 4: WW-Ladepumpe; Dreiwegeventil 5: WW-Zirkulationspumpe ohne WCM-FS über WW-Frei- gabe oder über Taster (P 17 auf 4)
- Seite 46 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung Parameter Wärmeerzeuger Einstellbereich Werks- einstellung Brennerleistung Stufe 2 5 … 70 kW WTC 14: P 37 für: 13.5 Berechnung Ölzähler WTC 18: 17.5 Betriebsweise 0: Stufe 1 + 2 P 38...
- Seite 47 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung Parameter Warmwasser Einstellbereich Werks- einstellung Vorlaufüberhöhung bei 5 … 30 K P 50 Warmwasserladung Schaltdifferenz Warm- -3 … -10 K P 51 wasser maximale Warmwasser- 10 … 60 min...
-
Seite 48: Leistung Manuell Anfahren
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.4 Leistung manuell anfahren Drehknopf drehen. Symbolleiste wird angezeigt. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken. Das Gerät startet entsprechend dem Programmablauf [Kap. 3.3.5]. Während der Ölvorwärmung wird ein H in der Anzeige dargestellt. Nach der Flammenbildung wechselt die Anzeige auf die aktuelle Vorlauftemperatur und es wird die maximale Leistung (Stufe 2) angefahren. -
Seite 49: Konfiguration Manuell Starten
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.5 Konfiguration manuell starten Mit der manuellen Konfiguration werden die Einstellungen an die Geräteausführung angepasst. Alle Fühler und Aktoren werden dabei neu erfasst [Kap. 7.2]. Parameter-Ebene aktivieren [Kap. 6.3]. Parameter 10 wählen. -
Seite 50: Steuerungsvarianten
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.6 Steuerungsvarianten Temperaturfernsteuerung 4 … 20 mA Analoges Signal 4 … 20 mA am Eingang B1 anschließen, dabei die Polung beachten [Kap. 5.6.1]. Signal wird als Vorlaufsollwert interpretiert. In der Konfiguration wird t angezeigt. - Seite 51 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung Brennertaktsperre Heizbetrieb Die Brennertaktsperre verhindert ein zu häufiges Einschalten vom Brenner. Es wird zwischen 2 Brennertaktsperren unterschieden: Zeitliche Brennertaktsperre Nach einer Regelabschaltung geht der Brenner erst wieder in Betrieb, wenn die eingestellte Zeit von Parameter 34 abgelaufen ist.
-
Seite 52: Regelungsvarianten
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.7 Regelungsvarianten 6.7.1 Konstante Vorlauftemperatur Für diese Regelung sind keine zusätzlichen Fühler oder Thermostate erforderlich. Die Vorlauftemperatur wird auf den eingestellten Wert in der Benutzer-Ebene geregelt [Kap. 6.2.2]. Um eine zeitliche Umschaltung zwischen Normal- und Absenktemperatur durchzu- führen, ist eine Zeitschaltuhr erforderlich. -
Seite 53: Warmwasserbetrieb
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung Eine Änderung der Normal Raumtemperatur oder Absenk Raumtemperatur um 1 °C führt zu einer Parallelverschiebung der eingestellten Heizkurve um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 10 1 Außentemperatur [°C] 2 Vorlauftemperatur [°C] bei Steilheit 10... -
Seite 54: Pufferregelung Mit Einem Fühler
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.7.4 Pufferregelung mit einem Fühler Diese Regelungsart ist z. B. dann sinnvoll, wenn nur der obere Teil vom Puffer gela- den werden soll. Die Ladung vom unteren Pufferbereich erfolgt durch eine Fremd- wärmequelle. -
Seite 55: Weichenregelung
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.7.6 Weichenregelung Das Gerät moduliert die Leistung im Heizbetrieb anhand der Weichentemperatur. Bei dieser Regelungsvariante moduliert die Pumpe in Abhängigkeit der Differenz- temperatur zwischen Weichenfühler B11 und Vorlauffühler. Die Funktion kann über Parameter 47 an die Gegebenheiten der Anlage angepasst werden. -
Seite 56: Umwälzpumpe
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.8 Umwälzpumpe 6.8.1 Allgemeine Hinweise Das Gerät (Ausführung W) verfügt über eine drehzahlgeregelte Pumpe, die über ein Dreiwegeventil den Heiz- und Warmwasserkreis versorgt. Damit die Antiblockierfunktion der Umwälzpumpe gewährleistet ist, das WTC bei längeren Stillstandszeiten nicht ausschalten. -
Seite 57: Regelungsvarianten Umwälzpumpe
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.8.3 Regelungsvarianten Umwälzpumpe Standardregelung Bei dieser Regelungsvariante wird die Pumpenleistung der geforderten Brennerstu- fe zugeordnet. Bei abgeschaltetem Brenner wird die Pumpe mit der in Parame- ter 44 eingestellten Leistung betrieben. -
Seite 58: Frostschutz
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.9 Frostschutz Kesselfrostschutz Vorlauftemperatur < 8 °C: Brenner wird mit minimaler Leistung betrieben, Pumpe ist in Betrieb. Vorlauftemperatur > 8 °C plus Schaltdifferenz (Parameter 32): Brenner schaltet ab, Pumpennachlauf ist aktiv (Parameter 41). -
Seite 59: Ein-/Ausgänge
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.10 Ein-/Ausgänge Die Ein- und Ausgänge können für verschiedene Funktionen konfiguriert werden. Ausgang MFA1, MFA2 und VA1 Einstellung Parameter 13, 14, 15 Beschreibung 0: Betriebsweitermeldung Kontakt schließt, sobald eine Wärmeanforderung anliegt. -
Seite 60: Inbetriebnahme-Programme (Parameter 73)
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.11 Inbetriebnahme-Programme (Parameter 73) Allgemeine Hinweise: Der Parameter 73 ist nach dem Einschalten vom Gerät für nur 8 Minuten akti- viert. Gerät ggf. erneut einschalten, alle Programme können durch die Taste [reset] oder über OFF beendet wer- den. - Seite 61 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung Pr8: Feuerraumdruck zum Speichern freigeben Bei der Erstinbetriebnahme werden nach Beenden von Programm Pr3 und Pr5 die aktuellen Feuerraumdrücke (i 17 und i 18) automatisch gespeichert. Eine erneute Speicherung der Feuerraumdrücke wird erst wieder nach Freigabe von Programm Pr8 durchgeführt.
-
Seite 62: Spezielle Anlagenparameter
Feuerraumdruckanstieg Stufe 2 0,1 … 6,0 mbar Ansteuerzeit Umschaltventil 0,1 … 10,0 Drehzahl Nachbelüftung 40 … 100 max Laufzeit Abgasklappe 3 … 25 Parameter ist sicherheitsrelevant. Änderungen sind nur nach Rücksprache mit dem Weishaupt-Kundendienst zu- lässig. 62-148 83311001 1/2024-06 Et... -
Seite 63: Schornsteinfeger
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 6 Bedienung 6.13 Schornsteinfeger Die Funktion dient zur Abgasmessung. Während der Schornsteinfeger-Funktion läuft das Gerät mit maximaler Leistung. Schornsteinfeger-Funktion aktivieren Drehknopf drehen. Symbolleiste wird angezeigt. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken Das Gerät startet entsprechend dem Programmablauf [Kap. 3.3.5]. -
Seite 64: Inbetriebnahme
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind Gerät und Anlage mit Medium gefüllt und entlüftet sind... -
Seite 65: Messgeräte Anschließen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7.1.1 Messgeräte anschließen Druckmessgerät für Mischdruck Messstelle für den Mischdruck 1 öffnen und Druckmessgerät anschließen. Öldruckmessgeräte an Ölpumpe Vakuummeter für Saugwiderstand/Vorlaufdruck. Manometer für Pumpendruck. Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. -
Seite 66: Brennwertkessel Einregulieren
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7.2 Brennwertkessel einregulieren Während der Inbetriebnahme sicherstellen, dass: maximal möglicher Wasserdurchfluss gewährleistet ist, Hochheizen bei Stufe 1 mit niedrigen Vorlauftemperaturen erfolgt. Brennstoff-Absperreinrichtungen öffnen. Stecker H1 und H2 ausstecken [Kap. 5.6]. - Seite 67 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 3. Inbetriebnahme-Programme (Parameter 73) durchführen Die Inbetriebnahme-Programme ermöglichen eine fachgerechte Inbetriebnahme. Dabei wird: die Anlage wasserseitig entlüftet, das elektrische Antiheberventil angesteuert um die Ölleitung zu entlüften, die Stufe 1 und Stufe 2 eingestellt.
- Seite 68 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme Pr3: Stufe 1 einstellen Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. WARNUNG Taste [Enter] drücken. Drehknopf drehen bis Pr3 angezeigt wird.
- Seite 69 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 4. Abschließende Arbeiten Ölaustritt durch dauerbelastete Öldruckmessgeräte Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt- schaden führen. HINWEIS Öldruckmessgeräte nach der Inbetriebnahme entfernen. Typ und Serialnummer in das Textfeld eintragen [Kap. 3.2].
-
Seite 70: Abgassystem Auf Dichtheit Prüfen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7.3 Abgassystem auf Dichtheit prüfen Bei raumluftunabhängigem Betrieb muss das Abgassystem über eine O -Messung auf Dichtheit geprüft werden. Schlauch 2 über die Messstelle im Zuluft-Ringspalt 1 ins Gerät führen. Messstelle im Zuluft-Ringspalt abdichten. -
Seite 71: Leistung Prüfen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7.4 Leistung prüfen 7.4.1 Auslieferungszustand Die Tabelle zeigt den Auslieferungszustand. Der Brenner muss bei der Inbetrieb- nahme einreguliert werden. WTC-OB 14 Stufe 1 Stufe 2 Brennerleistung ca.9,8 kW ca.13,7 kW Mischeinrichtung ME 1.16 B... -
Seite 72: Leistung Ändern
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7.4.2 Leistung ändern Bei Bedarf kann die Leistung über den Pumpendruck geändert werden. Pumpendruckeinstellung Die Stufen dürfen nicht außerhalb der vorgegebenen Pumpendruckbereiche betrie- ben werden. Stufe 1 Stufe 2 WTC-OB 14 6,0 …... -
Seite 73: Verbrennung Nachregulieren
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7.5 Verbrennung nachregulieren Falls erforderlich, können die Verbrennungswerte nachträglich korrigiert werden. Parameter 73 ist nur innerhalb von 8 Minuten nach Einschalten vom Gerät akti- viert. Gerät ggf. erneut einschalten. Pr3: Stufe 1 einstellen Parameter-Ebene aktivieren [Kap. 6.3]. -
Seite 74: Verbrennung Prüfen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 7 Inbetriebnahme 7.6 Verbrennung prüfen Luftüberschuss ermitteln Der O -Gehalt ändert sich erst, wenn der Wert mit Taste [Enter] gespeichert wird. -Gehalt langsam reduzieren, bis Verbrennungsgrenze erreicht wird (CO-Gehalt ca. 100 ppm oder Rußzahl ca. 1). -
Seite 75: Außerbetriebnahme
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Gerät ausschalten. Brennstoff-Absperreinrichtungen schließen. Bei Frostgefahr Anlage entleeren. 75-148 83311001 1/2024-06 Et... -
Seite 76: Wartung
Die Wartung darf nur dafür qualifiziertes Fachpersonal durchführen. Die Anlage mindestens einmal im Jahr inspizieren, bei Bedarf erforderliche War- tungs- und Instandsetzungsarbeiten durchführen. Die Wärmezelle mindestens alle 2 Jahre reinigen. Weishaupt empfiehlt eine jährli- che Reinigung. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sind vor-... - Seite 77 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen und gegen unerwartetes Wiederein- schalten sichern. Vorderteil entfernen [Kap. 4].
-
Seite 78: Komponenten
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.2 Komponenten Zusätzlich zu den im Serviceheft aufgeführten Wartungsschritten müssen folgende Komponenten auf ihre Auslegungslebensdauer geprüft werden. Komponenten, die erhöhten Verschleiß aufweisen oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sind vor- sorglich auszutauschen. -
Seite 79: Wartungsanzeige
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.3 Wartungsanzeige Der Zeitraum bis zur nächsten Wartung kann eingestellt werden. Nach Ablauf der eingestellten Zeit erscheint in der Anzeige ein blinkender Gabelschlüssel. Bei vor- handener Fernbedienstation WCM-FS wird Kundendienst angezeigt. -
Seite 80: Servicepositionen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.4 Servicepositionen 9.4.1 Serviceposition A Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Zuluftschlauch 3 vom Ansaugstutzen 4 abziehen, dabei ggf. den Zuluft- schlauch zum Lösen zusammendrücken. Sechskantmuttern 1 entfernen und Brenner herausnehmen. Brenner drehen und in Serviceposition einhängen. -
Seite 81: Serviceposition B
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.4.2 Serviceposition B Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Zuluftschlauch 4 vom Ansaugstutzen 5 abziehen, dabei ggf. den Zuluft- schlauch zum Lösen zusammendrücken. Schlauch 2 am Einschraubstutzen abziehen. Scheibenmuttern 1 entfernen und Brenner komplett mit Kesseltür herausneh- men. -
Seite 82: Wärmezelle Reinigen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.5 Wärmezelle reinigen Hinweise zur Wartung beachten [Kap. 9.1]. Bei der Reinigung nur Bürsten aus Kunststoff verwenden (keine Metallbürsten). Darauf achten, dass keine Rückstände in eine ggf. vorhandene Kondensathebeein- richtung und/oder Neutralisationseinrichtung gelangen. - Seite 83 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung Siphon reinigen Winkelprofil 1 entfernen. Niveauschalter 4 ausstecken. Abschlusswanne 2 nach vorne ziehen, bis Siphon über der Vertiefung 3 steht. Schlauchklemme 6 lösen und Kondensatschlauch 5 entfernen. Siphon 7 entfernen. Siphon reinigen. Kondensatwanne reinigen Je nach Verschmutzung vom Wärmetauscher muss die Kondensatwanne auf Ver- schmutzung geprüft und ggf.
- Seite 84 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung Einbau Kondensatwanne montieren, dabei auf richtigen Sitz der Dichtung achten. Siphon und Kondensatschlauch montieren. Kondensatschlauch mit Schlauchklemme am Siphon fixieren. Abschlusswanne wieder nach hinten schieben, dabei Siphon festhalten. Niveauschalter einstecken.
-
Seite 85: Düsenabstand Einstellen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.6 Düsenabstand einstellen WTC-OB 14 Hinweise zur Wartung beachten [Kap. 9.1]. Der Düsenabstand muss auf 2,0 mm eingestellt sein. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Einstelllehre ansetzen und Maß A (2,0 mm) prüfen. -
Seite 86: Mischeinrichtung Prüfen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.7 Mischeinrichtung prüfen Ob die Mischeinrichtung richtig eingesetzt ist, kann durch die Kontrolle vom Anzei- gebolzen erfolgen. Anzeigebolzen 1 prüfen. Wenn der Anzeigebolzen bündig mit dem Brennergehäuse abschließt, ist die Mischeinrichtung richtig eingesetzt. -
Seite 87: Zündelektroden Einstellen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.8 Zündelektroden einstellen Hinweise zur Wartung beachten [Kap. 9.1]. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Zündelektroden mit Hilfe der Einstelllehre einstellen, dabei Typ der Mischeinrich- tung beachten [Kap. 7.4.1]. 1 WTC-OB 14 2 WTC-OB 18 9.9 Zündelektroden aus- und einbauen... -
Seite 88: Öldüse Austauschen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.10 Öldüse austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Düsen nicht reinigen, stets neue Düsen verwenden. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Zündleitung 3 ausstecken. Schraube 2 lösen und Mischkopf 1 entfernen. Am Düsenhalter 4 mit Gabelschlüssel gegenhalten und Düse 5 entfernen. -
Seite 89: Düsenabschluss Aus- Und Einbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.11 Düsenabschluss aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Düse entfernen. Am Düsenstock 4 mit Gabelschlüssel gegenhalten und Düsenhalter 1 entfer- nen. Ventilkolben 2 und Druckfeder 3 mit geeignetem Werkzeug (z. B. Zange) her- ausnehmen, dabei Ventilkolben und O-Ring nicht beschädigen. -
Seite 90: Wärmetauscher Und Temperaturschalter Ausbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.12 Wärmetauscher und Temperaturschalter ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Stecker Nummer 2 und 9 ausstecken. Ölleitungen 5 lösen. Schraube 3 entfernen und Düsenstock 2 herausziehen. Düse entfernen [Kap. 9.10]. Schraube 1 entfernen und Temperaturschalter 6 abnehmen. -
Seite 91: Luftdüse Aus- Und Einbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.13 Luftdüse aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Schrauben 1 entfernen und Luftdüse abnehmen. Einbau Luftdüse in umgekehrter Reihenfolge einbauen. Düsenabstand einstellen [Kap. 9.6]. -
Seite 92: Ölpumpe Aus- Und Einbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.14 Ölpumpe aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stecker Nummer 3 und 4 ausstecken. Ölschläuche 6, Verschraubung 5 und Ölleitung 1 entfernen. Schrauben 4 lösen und Ölpumpe herausziehen. Einbau Ölpumpe in umgekehrter Reihenfolge einbauen, dabei: auf richtigen Sitz der Kupplung 2 und der Dichtringe achten,... -
Seite 93: Pumpenmotor Ausbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.15 Pumpenmotor ausbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ölpumpe ausbauen [Kap. 9.14]. Brenner in Serviceposition A einhängen [Kap. 9.4.1]. Stecker Nummer 5 ausstecken. Schrauben 1 entfernen und Motor abnehmen. 93-148 83311001 1/2024-06 Et... -
Seite 94: Gebläse Aus- Und Einbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.16 Gebläse aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Stecker Nummer 1 und 10 ausstecken. Muttern 1 lösen und Muttern 6 entfernen. Gebläse und Dichtung 7 abnehmen. Schrauben 2 entfernen, Ansaugstutzen 4 und O-Ring 5 abnehmen. -
Seite 95: Ölpumpenfilter Aus- Und Einbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.17 Ölpumpenfilter aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Brennstoff-Absperreinrichtungen schließen. Schraube 1 entfernen. Pumpenfilter 2 herausnehmen. Einbau Filter in umgekehrter Reihenfolge einbauen, dabei auf saubere Dichtflächen ach- ten. -
Seite 96: Ölfiltereinsatz Aus- Und Einbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.18 Ölfiltereinsatz aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Vordere Isolierung vom Wärmetauscher 1 entfernen. Halter für Serviceposition 2 abnehmen. Halter drehen und in das Hohlprofil einsetzen. Ölfilter-Entlüfter-Kombination in Serviceposition einhängen. -
Seite 97: Dreiwegeventil Aus- Und Einbauen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 9 Wartung 9.19 Dreiwegeventil aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Wasserseitige Absperreinrichtungen zum Gerät schließen. Gerät wasserseitig entleeren. Stellantrieb 1 nach oben abziehen. Bajonett-Sicherungen 3 entfernen. Bajonettverschlüsse 2 lösen. Dreiwegeventil entfernen. -
Seite 98: Fehlersuche
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden Heizungsschalter eingeschaltet Fernbedienstation richtig eingestellt Die Geräteelektronik erkennt Unregelmäßigkeiten vom Gerät und zeigt diese blin- kend an. - Seite 99 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche Entriegeln Schaden durch unsachgemäße Störungsbehebung Unsachgemäße Störungsbehebung kann zu Sachschaden oder schwerer Körper- verletzung führen. HINWEIS Nicht mehr als 2 Entriegelungen hintereinander durchführen. Dafür qualifiziertes Fachpersonal muss die Störungsursache beheben.
-
Seite 100: Fehlerspeicher
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche 10.2 Fehlerspeicher Im Fehlerspeicher sind die letzten 16 Fehler und der Anlagenzustand bei Fehlerein- tritt gespeichert. Fehler anzeigen Fehler-Ebene aktivieren [Kap. 6.3]. Der zuletzt aufgetretene Fehler wird als Fehler 1 angezeigt. Drehknopf drehen. - Seite 101 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche Anlagenzustand abfragen Fehler mit Drehknopf wählen. Taste [Enter] drücken. Anlagenzustand bei Fehlereintritt wird angezeigt. Drehknopf drehen, um Informationen abzufragen. Info System Einheit Betriebsphase – i 10 1: Ruhestandskontrolle Gebläse 2 (H): Ölvorwärmung...
-
Seite 102: Warncode
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche 10.3 Warncode Folgende Warnungen dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Temperatur am Vorlauffühler > 95 °C Wasserdurchfluss sicherstellen. (nach 12 Warnungen verriegelt die Anlage mit Wasserdurchfluss erhöhen. - Seite 103 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche Folgende Warnungen dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Außenfühler Fühler und Leitung prüfen, ggf. austauschen. Warmwasserfühler (B3) Fühler und Leitung prüfen, ggf. austauschen. Warmwasser-Auslauffühler (B12) Fühler und Leitung prüfen, ggf.
- Seite 104 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche Folgende Warnungen dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Kommunikation zu EM#8 oder WCM-FS#8 feh- Adressierung prüfen. lerhaft Verbindung prüfen. Erweiterungsmodul austauschen. Fernbedienstation austauschen. Temperaturfernsteuerung fehlerhaft Sollwertsignal prüfen [Kap. 6.6].
-
Seite 105: Fehlercode
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche 10.4 Fehlercode Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Temperatur am Vorlauffühler > 105 °C Wasserdurchfluss sicherstellen. Wasserdurchfluss erhöhen. Gerät wasserseitig entlüften. Wärmetauscher wasserseitig auf Verschmut- zung oder Verkalkung prüfen. - Seite 106 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Flammenausfall im Betrieb Ölversorgung prüfen, dabei Öldruckmessgerä- (siehe auch W22) te an Ölpumpe anschließen [Kap. 7.1.1] Projektierung Ölversorgung beachten [Kap. 12.1].
- Seite 107 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Datensatz-Fehler Brenner Spannungsversorgung kurzzeitig unterbre- chen, ggf. Gerät entriegeln. Gerät entriegeln, bei wiederholtem Auftreten Kesselelektronik WCM-OB-CPU austau- schen.
- Seite 108 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Kodierstecker BCC nicht aufgesteckt Kodierstecker aufstecken. Datensatz-Fehler BCC Kodierstecker austauschen. Daten von Kodierstecker auf Kesselelektronik WCM-OB-CPU übertragen: Gerät am Schalter S1 ausschalten.
-
Seite 109: Umwälzpumpe Upm3 Mit Led-Anzeige
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche 10.5 Umwälzpumpe UPM3 mit LED-Anzeige Die LED an der internen Umwälzpumpe zeigt den Betriebsstatus der Pumpe an. Beschreibung Behebung grün blinkend Steuerung über PWM-Signal – grün keine Steuerung über PWM-Signal –... -
Seite 110: Betriebsprobleme
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 10 Fehlersuche 10.6 Betriebsprobleme Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Ölpumpe macht starke me- Ölpumpe saugt Luft Ölversorgung auf Dichtheit prüfen. chanische Geräusche hohes Vakuum in der Ölleitung Filter reinigen. -
Seite 111: Technische Unterlagen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000... -
Seite 112: Fühler- Und Sensorkennwerte
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 11 Technische Unterlagen 11.2 Fühler- und Sensorkennwerte WW-Auslauffühler Vorlauffühler Abgasfühler Pufferfühler Weichenfühler Verbrennungsluftfühler Außenfühler Warmwasserfühler (B3) NTC 5 kΩ NTC 600 Ω NTC 12 kΩ °C Ω °C Ω °C Ω... -
Seite 113: Anschlussplan
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 11 Technische Unterlagen 11.3 Anschlussplan 11.3.1 Anschlusskonsole Brenner E-Bus Spannungsversorgung Gebläse Wärmetauscher Ölvorwärmung Ölmagnetventil Stufe 2 Ölmagnetventil Stufe 1 Pumpenmotor Zündgerät Reserve Reserve Temperaturschalter Ölvorwärmung PWM-Signal und Rückmeldung Gebläse Flammenwächter 113-148 83311001 1/2024-06 Et... -
Seite 114: Halterung Steckerkabel
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 11 Technische Unterlagen 11.3.2 Halterung Steckerkabel 1 Spannungsversorgung Kondensathebeeinrichtung (Power) 2 Spannungsversorgung Umwälzpumpe 3 PWM-Signal Umwälzpumpe 4 Alarmmeldung Kondensathebeeinrichtung (Alarm) 5 Niveauschalter 114-148 83311001 1/2024-06 Et... -
Seite 115: Kesselelektronik Wcm-Ob-Cpu
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 11 Technische Unterlagen 11.3.3 Kesselelektronik WCM-OB-CPU 1 Schalter S1 (WCM-CUI) 2 Kondensathebeeinrichtung 3 Spannungsversorgung Umwälzpumpe 4 Stellantrieb Dreiwegeventil (Ausführung W) 5 Spannungsversorgung Gebläse 6 Wärmetauscher Ölvorwärmung 7 Ölmagnetventil Stufe 2 8 Ölmagnetventil Stufe 1 9 Pumpenmotor 0 Zündgerät... -
Seite 116: Projektierung
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 12 Projektierung 12 Projektierung 12.1 Ölversorgung EN 12514-2, DIN 4755, TRÖl, Arbeitsblatt DWA-A 791 (TRwS 791) und die örtli- chen Vorschriften beachten. Allgemeine Hinweise zur Ölversorgung Bei Stahltanks kein Kathodenschutzsystem einsetzen. Bei Öltemperaturen < 5 °C können durch Paraffinausscheidungen Leitungen, Ölfilter und Düsen verstopfen. - Seite 117 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 12 Projektierung Höherliegender Ölspiegel Wenn die Saugleitung undicht ist, kann der Tank durch Saughebewirkung aus- laufen. Ein elektrisches Antiheberventil 1 kann dies verhindern. Druckverlust durch Antiheberventil nach Herstellerangaben berücksichtigen. Das Antiheberventil muss verzögert schließen und eine Druckentlastung in Rich- tung Öllagerbehälter aufweisen.
-
Seite 118: Ersatzteile
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 13 Ersatzteile 1.01 1.03 1.30 1.42 1.43 1.41 1.47 1.44 1.02 1.45 1.34 1.46 1.48 1.50 1.04 1.51 1.32 1.02 1.49 1.31 1.35 1.33 1.29 1.26 1.36 1.38 1.39 1.40... - Seite 119 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Armaturenkonsole 462 011 02 107 1.02 Scheibe Dm.34I x Dm.60A x 3 462 011 02 287 1.03 Kantenschutz-Platte 401 110 02 087 1.04 Oberteil 462 011 02 097 1.05...
- Seite 120 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 1.01 1.03 1.30 1.42 1.43 1.41 1.47 1.44 1.02 1.45 1.34 1.46 1.48 1.50 1.04 1.51 1.32 1.02 1.49 1.31 1.35 1.33 1.29 1.26 1.36 1.38 1.39 1.40 1.25 1.16...
- Seite 121 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.33 Stecker – 230V Schwarz 716 275 – 230V Grau 716 284 – M1 Weiß 716 285 – H1 Türkis 716 276 – H2 Rot 716 286 –...
- Seite 122 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 2.25 2.02 2.20 2.03 2.24 2.21 2.01 2.03 2.22 2.14 2.18 2.13 2.06 2.19 2.23 2.20 2.07 2.19 2.44 2.18 2.43 2.42 2.09 2.10 2.17 2.05 2.26 2.27 2.28 2.08...
- Seite 123 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Isolierung-Wärmetauscher links 462 011 30 627 2.02 Isolierung-Wärmetauscher rechts 462 011 30 617 2.03 Isolierung-Wärmetauscher hinten 462 011 30 647 2.04 Isolierung-Wärmetauscher vorne 462 011 30 637 2.05...
- Seite 124 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 2.25 2.02 2.20 2.03 2.24 2.21 2.01 2.03 2.22 2.14 2.18 2.13 2.06 2.19 2.23 2.20 2.07 2.19 2.44 2.18 2.43 2.42 2.09 2.10 2.17 2.05 2.26 2.27 2.28 2.08...
- Seite 125 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.42 Nippel R½ x DI=15 462 011 30 087 2.43 Druck/Temperatursensor RPS 0-4 bar mit Kabel 462 011 30 222 – Steckerkabel Druck/Temperatursensor 462 011 30 237 2.44...
- Seite 126 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 3.10 3.42 3.43 3.14 3.29 3.13 3.02 3.06 3.03 3.04 3.05 3.08 3.09 3.07 3.08 3.12 3.19 3.01 3.22 3.20 3.16 3.15 3.45 3.21 3.44 3.38 3.17 3.24 3.23 3.11...
- Seite 127 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Dichtungs-Set Wärmetauscher 462 011 30 472 3.02 Flammrohr H6 – WTC-OB 14 246 050 14 487 – WTC-OB 18 240 050 14 057 3.03 Isolierung für Kesseltür 246 050 01 127 3.04...
- Seite 128 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 3.10 3.42 3.43 3.14 3.29 3.13 3.02 3.06 3.03 3.04 3.05 3.08 3.09 3.07 3.08 3.12 3.19 3.01 3.22 3.20 3.16 3.15 3.45 3.21 3.44 3.38 3.17 3.24 3.23 3.11...
- Seite 129 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.39 Dichtung Gebläse/Brennergehäuse* 246 050 01 077 3.40 O-Ring** 493 384 3.41 Strömungsrichter** 246 050 01 157 3.42 Gewindebolzen M4 x 10 SW8 Remform 4 x 12 420 821 3.43...
- Seite 130 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 4.01 W-PEA 4.01 4.02 4.02 4.01 4.03 4.03 4.16 4.01 4.02 4.06 4.16 4.03 4.05 4.06 4.02 4.03 4.05 4.03 4.04 4.03 4.03 4.08 4.04 4.10 4.04 4.03 4.08 4.08...
- Seite 131 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Überwurfmutter G1½ x 42,2 409 000 04 157 4.02 Anschlussstutzen G1A x 1½ 462 011 40 027 4.03 Scheibe Dm.34I x Dm.60A x 3 462 011 02 287 4.04...
- Seite 132 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 5.01 5.02 5.03 5.04 5.05 5.06 5.08 5.07 5.09 5.10 5.11 5.12 5.12 132-148 83311001 1/2024-06 Et...
- Seite 133 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Stützhülse für Kupferrohr 6 x 1 462 011 30 847 5.02 Verschraubung 24-SDSC-L06-G⅜B-ST 451 532 5.03 Dichtring A 17 x 21 x 1,5 DIN 7603 Cu 440 003 5.04...
- Seite 134 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 6.01 6.02 6.03 6.04 6.05 6.06 6.07 6.08 6.09 6.11 6.10 134-148 83311001 1/2024-06 Et...
- Seite 135 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Steckerkabel Kessel-Netzspannung 462 111 22 192 6.02 Steckerkabel 3-Wege-Umschaltventil 462 012 22 182 6.03 Steckerkabel Brenner-Netzspannung 462 011 22 232 6.04 Steckerkabel QRC 462 011 22 262 6.05...
- Seite 136 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 7.01 7.02 7.03 7.05 7.04 7.06 7.07 7.09 7.10 7.10 7.08 7.10 7.10 136-148 83311001 1/2024-06 Et...
- Seite 137 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Bürsten-Set 462 000 00 302 7.02 Reinigungs-Set 462 000 00 242 7.03 Reinigungswerkzeug gerade 462 000 00 262 – Handgriff Reinigungswerkzeug 481 000 00 677 –...
- Seite 138 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile 8.01 8.02 138-148 83311001 1/2024-06 Et...
- Seite 139 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 8.01 Wartungs-Set Bestehend aus: Öldüse Zündelektrodensatz Dichtung Kondensatwanne Dichtung Brennergehäuse Dichtung Siphon – WTC-OB 14 462 000 00 232 – WTC-OB 18 462 000 00 452 8.02...
-
Seite 140: Notizen
Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 14 Notizen 14 Notizen 140-148 83311001 1/2024-06 Et... - Seite 141 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 14 Notizen 141-148 83311001 1/2024-06 Et...
- Seite 142 Montage- und Betriebsanleitung Öl-Brennwertkessel WTC-OB 14-B und WTC-OB 18-B 14 Notizen 142-148 83311001 1/2024-06 Et...
-
Seite 143: Stichwortverzeichnis
