- Seite 1 Bedienungsanleitung PCE-PFG Serie Kraftmessgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 2. Februar 2021 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Average Mode (Durchschnittmodus) ................6 Save Mode (Automatischer Speicher) ................12 Alarmgrenzen ..................14 10 Display drehen ..................16 11 Kommunikation Schnittstelle und Ausgangsschnittstelle ..... 16 12 Weitere Einstellungen ................ 17 12.1 Produktinformationen ......................19 13 Garantie ....................19 14 Entsorgung ..................19 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikationen

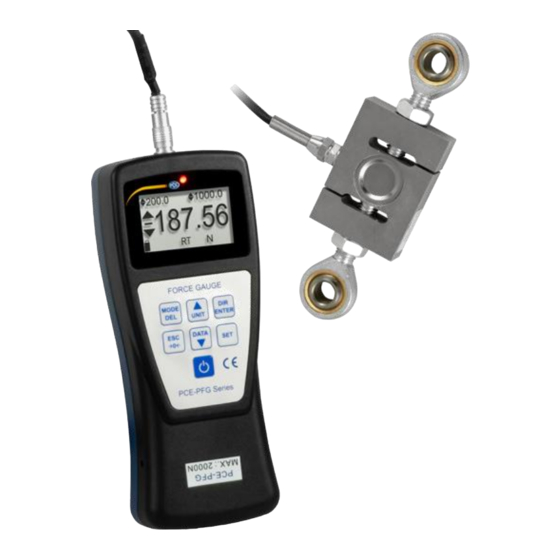

1 x Bedienungsanleitung 1 x Kunststofftragekoffer Bei dem Kraftmessgerät PCE-PFG 2K: 1 x 2000 N S-Messzelle 2 x M12 Gelenkösen 2 x Druckstücke 1 x USB Kabel 1 x USB Ladegerät 1 x Bedienungsanleitung 1 x Kunststofftragekoffer © PCE Instruments... -
Seite 5: Abmessungen
Abmessungen Abmessungen für interne Messzelle Abmessungen für externe Messzelle © PCE Instruments... -
Seite 6: Tastenbelegung
„ESC“ Taste zum Verlassen des Menüs „Zero“ Taste, um den Nullpunkt neu zu setzen „DATA“: im Menü den nächsten Punkt auswählen Datenspeicher aufrufen „SET“ Taste: um ins Menü zu gelangen um einen Menüpunkt auszuwählen um Einstellungen zu übernehmen © PCE Instruments... -
Seite 7: Batterie
Sobald der Akku entladen ist, schaltet sich das Kraftmessgerät von selbst aus. Einschalten und Ausschalten Um das Messgerät ein- und wieder auszuschalten, drücken Sie jeweils einmal kurz die Taste. Beim Einschalten des Kraftmessgerätes wird zu jedem Gerät das Modell, die Versionsnummer und die Seriennummer angezeigt. © PCE Instruments... -
Seite 8: Messmodi
Kraft und über den festgelegten Zeitraum angezeigt. MOD2: Bei dieser Funktion wird der Durchschnitt oberhalb des eingestellten kleinsten Messwertes errechnet. Fällt der Messwert wieder unter den eingestellten kleinsten Messwert, ist die Messung beendet. Dieses Messverfahren ist über einen Zeitraum von 10 Minuten möglich. © PCE Instruments... - Seite 9 Um einen Parameter auszuwählen, verwenden Sie die Pfeiltasten. Durch Drücken der Taste wählen Sie einen Parameter aus. Verwenden Sie erneut die Pfeiltasten, um die Parametereigenschaften zu verändern. Drücken Sie erneut die Taste, um die vorgenommenen Einstellungen zu übernehmen. © PCE Instruments...
- Seite 10 Taste. Es können bis zu 20 Durchschnittswerte gespeichert werden. Um diese Daten auszulesen, zu löschen oder zu exportieren, drücken Sie die Taste. Wählen Sie nun mit den Pfeiltasten „Average“ aus. Bestätigen Sie die Auswahl mit der Taste. © PCE Instruments...
- Seite 11 Hier werden die gespeicherten Messdaten direkt auf einen PC übertragen. Clear All Ave. Löscht alle Durchschnittsmessdaten. Wählen Sie mit den Pfeiltasten die gewünschte Funktion aus. Mit der Taste öffnen Sie die Funktion. Mit der Taste gelangen Sie wieder zurück. © PCE Instruments...
- Seite 12 Unter „Send Ave. Data“ werden alle Daten an den PC gesendet. Nachdem alle Daten gesendet wurden, erscheint auf dem Display „SENT FINISH“. Mit der Funktion „Clear All Ave.“ löschen Sie den Speicher. Sobald das Löschen abgeschlossen ist, erscheint auf dem Display „CLEAR OVER“. © PCE Instruments...
- Seite 13 Liegt die Mindestlast an und ist die Mindestzeit abgelaufen, beginnt die eigentliche Messung. Auf dem Display erscheint „Gather“. Die Messung wird durchgeführt. Während dieser Messung ist es nicht möglich, den aktuell anliegenden Messwert zu sehen. Ist die Messung abgeschlossen, wird auf dem Display „DONE“ angezeigt. © PCE Instruments...
-
Seite 14: Save Mode (Automatischer Speicher)
Messwerte löschen. auslesen) View Peak Stat. Hier werden der größte, der kleinste und der Durchschnitt aller Spitzenwerte angezeigt. Send Peak Date Hier werden die gespeicherten Messdaten direkt auf einen PC übertragen. Clear All Peak Löscht alle Spitzenmesswerte. © PCE Instruments... - Seite 15 Messwert auswählen. Mit der Taste wechseln Sie zwischen den einzelnen Seiten. Mit Taste löschen Sie den ausgewählten Wert. Bei der Zusammenfassung der Spitzenwerte werden Ihnen der größte, der kleinste, die Anzahl an Messwerten und der Gesamtspitzenwerte angezeigt. © PCE Instruments...
-
Seite 16: Alarmgrenzen
Limit“ Wert überschritten, leuchtet nur die rote LED. Hinweis: Diese Funktion steht nur in den Messmodi RT, PK und Save zur Verfügung. Ist die „Stop Force“ Funktion aktiviert, wird je nach Einstellung nichts leuchten oder nur die grüne LED. © PCE Instruments... - Seite 17 Hinweis: Der zweite Grenzwert muss immer größer sein als der erste eingestellte Grenzwert. Die eingestellten Werte werden im Messmodus oberhalb des Displays angezeigt. Durch Drücken Taste kann zwischen der Anzeige der eingestellten Alarmzug- oder Alarmdruckkraft ausgewählt werden. © PCE Instruments...
-
Seite 18: Display Drehen
Um die ausgelesenen Daten zu entfernen, klicken Sie auf „Clear“. Sie können auch die Daten fest auf Ihrem PC speichern. Klicken Sie dazu auf die „SAVE“ Schaltfläche. Gespeichert werden können die Daten im „.xls“ und „:txt“ Dateiformat. © PCE Instruments... -
Seite 19: Weitere Einstellungen
Mit den Pfeiltasten können Sie Ihren gewünschten Parameter auswählen. Haben Sie Ihren gewünschten Parameter gefunden, drücken Sie die Taste, um die Funktion auszuwählen. Verwenden Sie erneut die Pfeiltasten, um die Veränderungen vorzunehmen. Bestätigen Sie die Eingabe mit der Taste. © PCE Instruments... - Seite 20 Auswahl 0 Minuten schalten Sie diese Funktion aus. Das Kraftmessgerät ist damit dauerhaft eingeschaltet. Backlight Hier können Sie die Hintergrundbeleuchtung ein- und ausschalten. Online Hiermit aktivieren Sie die Datenschnittstelle. Um das Menü wieder zu verlassen, drücken Sie die Taste. © PCE Instruments...
-
Seite 21: Produktinformationen
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 22 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
