SUOMY mx speed pro Bedienungsanleitung Seite 11

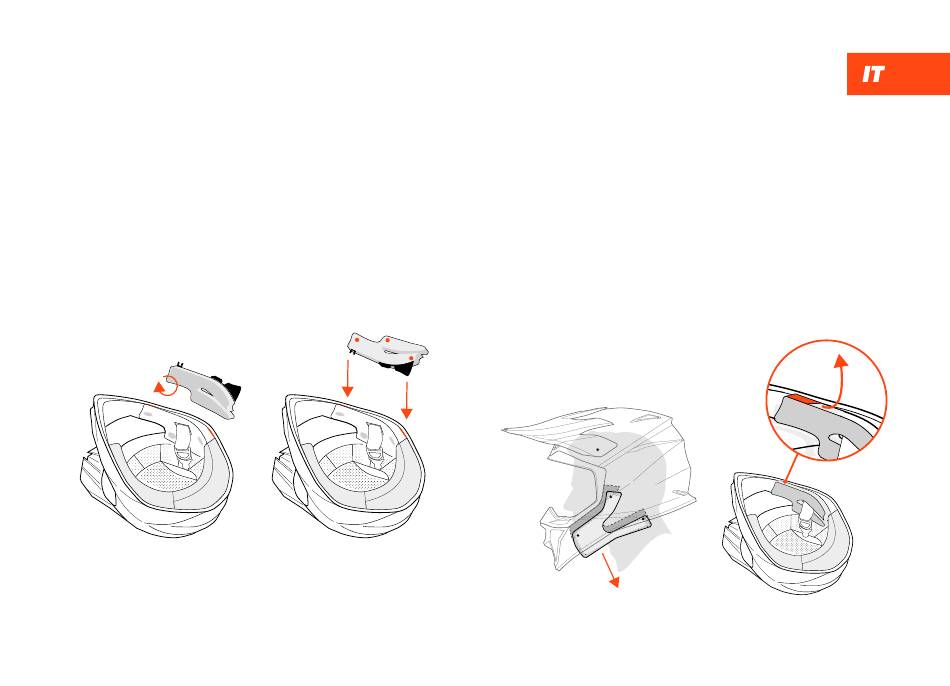

Montaggio – Figura 10
Per l'inserimento dei guanciali: capovolgere il guanciale dalla
posizione originaria. Inserire i ganci di fissaggio (L) negli appositi fori
di aggancio di colore rosso (M) e introdurre il cinturino nel foro
di passaggio all'interno del guanciale stesso.
Assicurarsi il corretto posizionamento del guanciale estraibile
e, tramite lieve pressione, agganciare i bottoni automatici al loro
attacco. Ripetere l'operazione sul lato opposto.
Controllare che il montaggio sia stato eseguito correttamente
verificando:
- che il guanciale sia saldamente bloccato in posizione
- che il cinturino sia completamente libero all'interno del foro di
passaggio e non sia rimasto schiacciato sotto il guanciale durante il
montaggio.
FIGURA 10
Solo il corretto bloccaggio del guanciale ed il corretto posizionamento
del cinturino assicurano che il sistema di ritenzione mantenga la sua
efficacia.
Se queste condizioni non fossero verificate ed i guanciali estraibili
non funzionassero correttamente, astenersi dall'usare il casco.
SISTEMA DI SICUREZZA — Figura 11
Rimozione in caso di incidente
MX SPEED PRO è dotato di un sistema per rimuovere facilmente e con
più sicurezza i guanciali con il casco calzato in caso di incidente.
In caso di emergenza agire sulla fettuccia rossa (N) posta
sull'estremità del guanciale, tirandola verso l'esterno.
L
L
M
M
FIGURA 11
N
11
