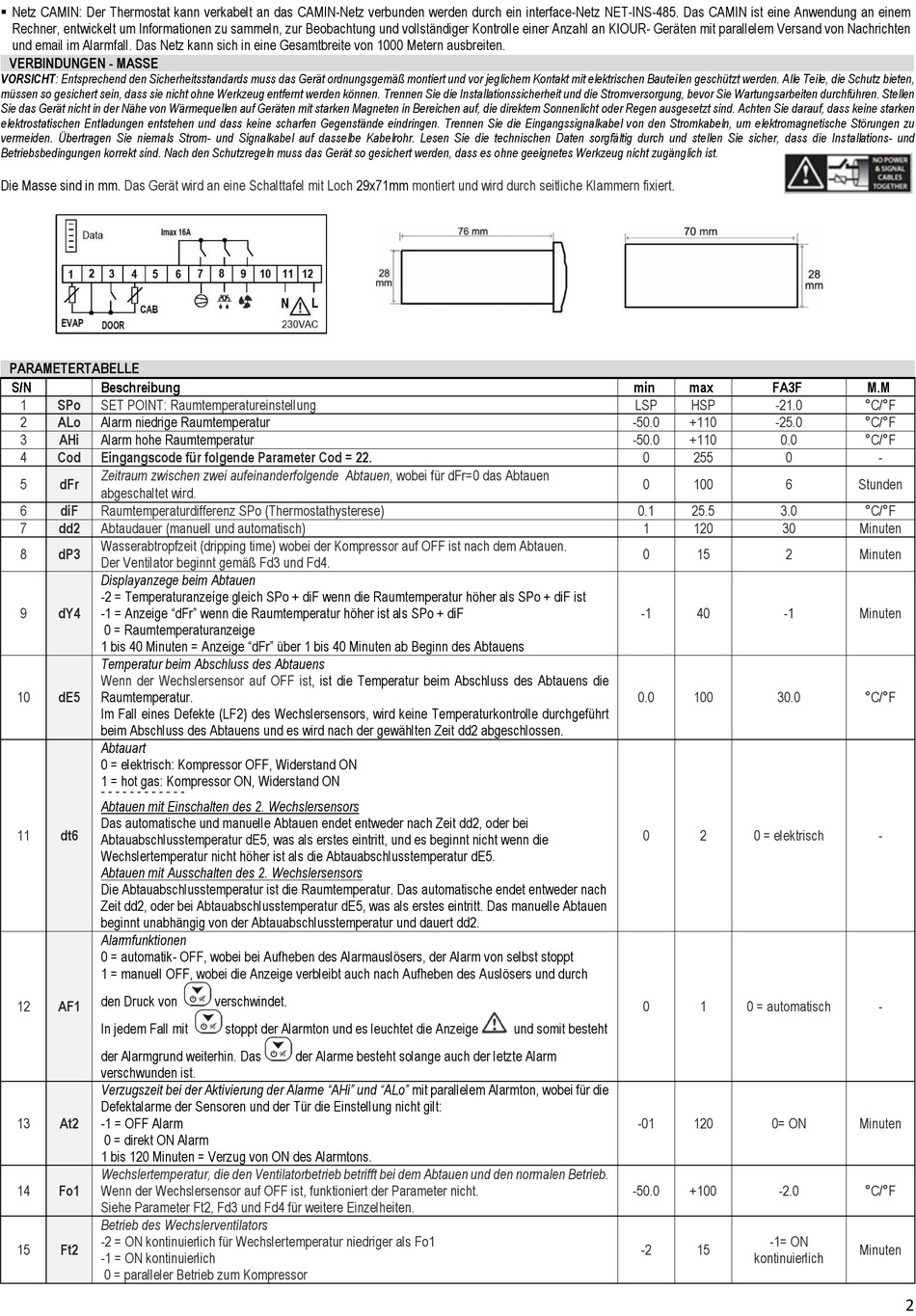

KIOUR FA3F Gebrauchsanweisung Seite 2
Tiefkühlthermostat
Netz CAMIN: Der Thermostat kann verkabelt an das CAMIN-Netz verbunden werden durch ein interface-Netz NET-INS-485. Das CAMIN ist eine Anwendung an einem
Rechner, entwickelt um Informationen zu sammeln, zur Beobachtung und vollständiger Kontrolle einer Anzahl an KIOUR- Geräten mit parallelem Versand von Nachrichten
und email im Alarmfall. Das Netz kann sich in eine Gesamtbreite von 1000 Metern ausbreiten.
VERBINDUNGEN - MASSE
VORSICHT: Entsprechend den Sicherheitsstandards muss das Gerät ordnungsgemäß montiert und vor jeglichem Kontakt mit elektrischen Bauteilen geschützt werden. Alle Teile, die Schutz bieten,
müssen so gesichert sein, dass sie nicht ohne Werkzeug entfernt werden können. Trennen Sie die Installationssicherheit und die Stromversorgung, bevor Sie Wartungsarbeiten durchführen. Stellen
Sie das Gerät nicht in der Nähe von Wärmequellen auf Geräten mit starken Magneten in Bereichen auf, die direktem Sonnenlicht oder Regen ausgesetzt sind. Achten Sie darauf, dass keine starken
elektrostatischen Entladungen entstehen und dass keine scharfen Gegenstände eindringen. Trennen Sie die Eingangssignalkabel von den Stromkabeln, um elektromagnetische Störungen zu
vermeiden. Übertragen Sie niemals Strom- und Signalkabel auf dasselbe Kabelrohr. Lesen Sie die technischen Daten sorgfältig durch und stellen Sie sicher, dass die Installations- und
Betriebsbedingungen korrekt sind. Nach den Schutzregeln muss das Gerät so gesichert werden, dass es ohne geeignetes Werkzeug nicht zugänglich ist.
Die Masse sind in mm.
Das Gerät wird an eine Schalttafel mit Loch
PARAMETERTABELLE
S/N
Beschreibung
1
SΡo
SET POINT: Raumtemperatureinstellung
2
ΑLο
Alarm niedrige Raumtemperatur
3
AHi
Alarm hohe Raumtemperatur
4
Cod
Eingangscode für folgende Parameter Cod = 22.
Zeitraum zwischen zwei aufeinanderfolgende Abtauen, wobei für dFr=0 das Abtauen
5
dFr
abgeschaltet wird.
6
diF
Raumtemperaturdifferenz SPo (Thermostathysterese)
7
dd2
Abtaudauer (manuell und automatisch)
Wasserabtropfzeit (dripping time) wobei der Kompressor auf OFF ist nach dem Abtauen.
8
dP3
Der Ventilator beginnt gemäß Fd3 und Fd4.
Displayanzege beim Abtauen
-2 = Temperaturanzeίge gleich SPo + diF wenn die Raumtemperatur höher als SPo + diF ist
9
dY4
-1 = Anzeige "dFr" wenn die Raumtemperatur höher ist als SPo + diF
0 = Raumtemperaturanzeige
1 bis 40 Minuten = Anzeige "dFr" über 1 bis 40 Minuten ab Beginn des Abtauens
Temperatur beim Abschluss des Abtauens
Wenn der Wechslersensor auf OFF
10
dE5
Raumtemperatur.
Im Fall eines Defekte (LF2) des Wechslersensors, wird keine Temperaturkontrolle durchgeführt
beim Abschluss des Abtauens und es wird nach der gewählten Zeit dd2 abgeschlossen.
Abtauart
0 = elektrisch: Kompressor OFF, Widerstand ΟΝ
1 = hot gas: Kompressor ON, Widerstand ON
- - - - - - - - - - - -
Abtauen mit Einschalten des 2. Wechslersensors
Das automatische und manuelle Abtauen endet entweder nach Zeit dd2, oder bei
11
dt6
Abtauabschlusstemperatur dE5, was als erstes eintritt, und es beginnt nicht wenn die
Wechslertemperatur nicht höher ist als die Abtauabschlusstemperatur dE5.
Abtauen mit Ausschalten des 2. Wechslersensors
Die Abtauabschlusstemperatur ist die Raumtemperatur. Das automatische endet entweder nach
Zeit dd2, oder bei Abtauabschlusstemperatur dE5, was als erstes eintritt. Das manuelle Abtauen
beginnt unabhängig von der Abtauabschlusstemperatur und dauert dd2.
Alarmfunktionen
0 = automatik- OFF, wobei bei Aufheben des Alarmauslösers, der Alarm von selbst stoppt
1 = manuell OFF, wobei die Anzeige verbleibt auch nach Aufheben des Auslösers und durch
den Druck von
12
ΑF1
In jedem Fall mit
der Alarmgrund weiterhin. Das
verschwunden ist.
Verzugszeit bei der Aktivierung der Alarme "AΗi" und "ΑLo" mit parallelem Alarmton, wobei für die
Defektalarme der Sensoren und der Tür die Einstellung nicht gilt:
13
At2
-1 = OFF Alarm
0 = direkt ΟΝ Alarm
1 bis 120 Minuten = Verzug von ΟΝ des Alarmtons.
Wechslertemperatur, die den Ventilatorbetrieb betrifft bei dem Abtauen und den normalen Betrieb.
14
Fo1
Wenn der Wechslersensor auf OFF ist, funktioniert der Parameter nicht.
Siehe Parameter Ft2, Fd3 und Fd4 für weitere Einzelheiten.
Betrieb des Wechslerventilators
-2 = ON kontinuierlich für Wechslertemperatur niedriger als Fo1
15
Ft2
-1 = ON kontinuierlich
0 = paralleler Betrieb zum Kompressor
29x71mm
ist, ist die Temperatur beim Abschluss des Abtauens die
verschwindet.
stoppt der Alarmton und es leuchtet die Anzeige
der Alarme besteht solange auch der letzte Alarm
montiert und wird durch seitliche Klammern
und somit besteht
fixiert.
min
max
FA3F
LSP
HSP
-21.0
-50.0
+110
-25.0
-50.0
+110
0.0
0
255
0
0
100
6
0.1
25.5
3.0
1
120
30
0
15
2
-1
40
-1
0.0
100
30.0
0
2
0 = elektrisch
0
1
0 = automatisch
-01
120
0= ΟΝ
-50.0
+100
-2.0
-1= ΟΝ
-2
15
kontinuierlich
Μ.Μ
°C/°F
°C/°F
°C/°F
-
Stunden
°C/°F
Minuten
Minuten
Minuten
°C/°F
-
-
Minuten
°C/°F
Minuten
2
