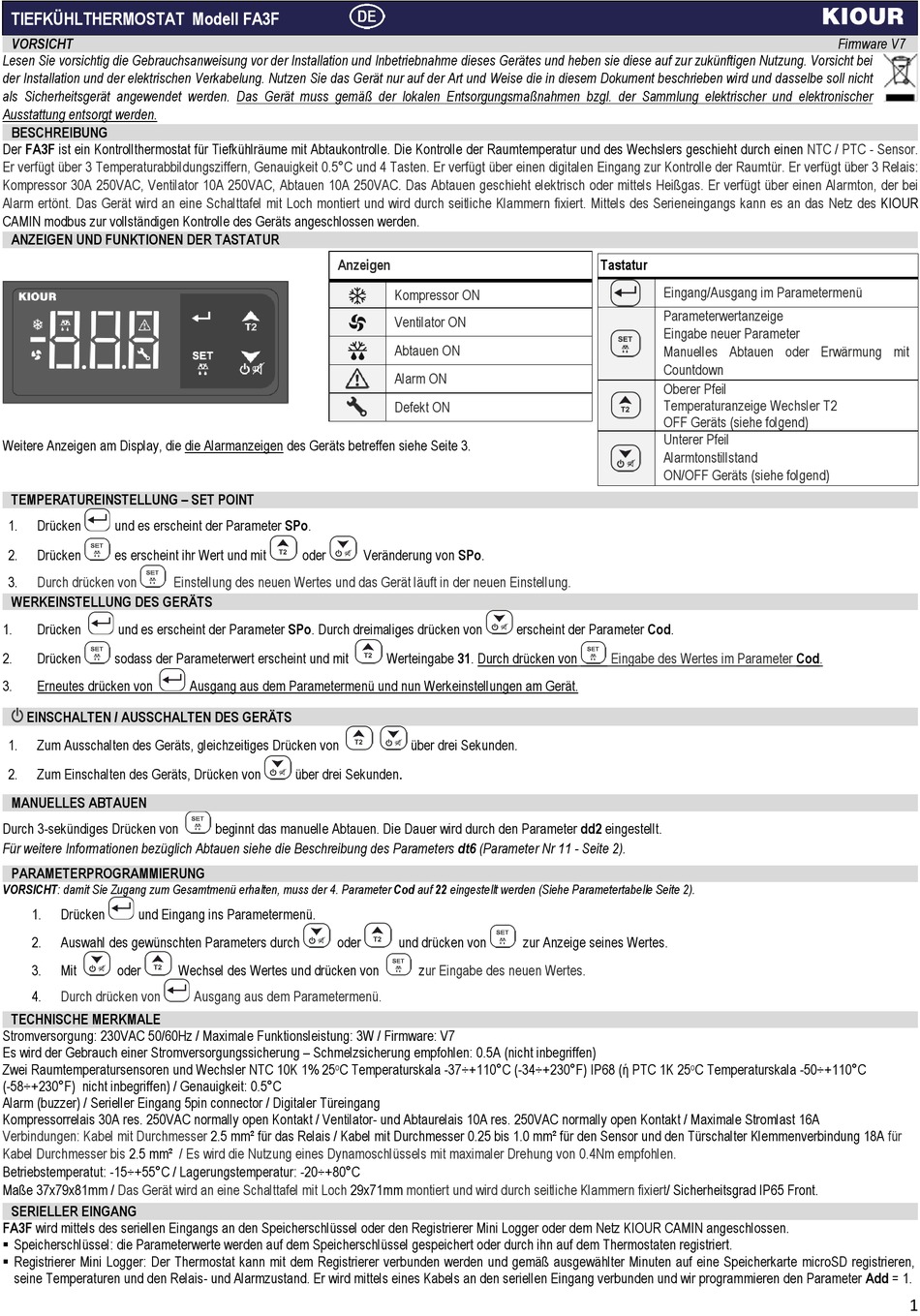

KIOUR FA3F Gebrauchsanweisung

TIEFKÜHLTHERMOSTAT Modell FA3F
VORSICHT
Lesen Sie vorsichtig die Gebrauchsanweisung vor der Installation und Inbetriebnahme dieses Gerätes und heben sie diese auf zur zukünftigen Nutzung. Vorsicht bei
der Installation und der elektrischen Verkabelung. Nutzen Sie das Gerät nur auf der Art und Weise die in diesem Dokument beschrieben wird und dasselbe soll nicht
als Sicherheitsgerät angewendet werden. Das Gerät muss gemäß der lokalen Entsorgungsmaßnahmen bzgl. der Sammlung elektrischer und elektronischer
Ausstattung entsorgt werden.
BESCHREIBUNG

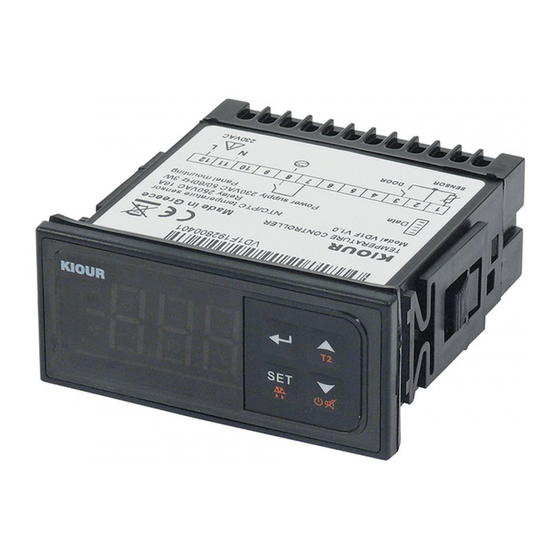

Der FΑ3F ist ein Kontrollthermostat für Tiefkühlräume mit Abtaukontrolle. Die Kontrolle der Raumtemperatur und des Wechslers geschieht durch einen
Er verfügt über 3 Temperaturabbildungsziffern, Genauigkeit 0.5°C und 4 Tasten. Er verfügt über einen digitalen Eingang zur Kontrolle der Raumtür. Er verfügt über 3 Relais:
Kompressor 30Α 250VAC, Ventilator 10Α 250VAC, Abtauen 10Α 250VAC. Das Abtauen geschieht elektrisch oder mittels Heißgas. Er verfügt über einen Alarmton, der bei
Alarm ertönt. Das Gerät wird an eine Schalttafel mit Loch montiert und wird durch seitliche Klammern fixiert. Mittels des Serieneingangs kann es an das Netz des
CAMIN modbus zur vollständigen Kontrolle des Geräts angeschlossen werden.
ANZEIGEN UND FUNKTIONEN DER TASTATUR
Weitere Anzeigen am Display, die die Alarmanzeigen des Geräts betreffen siehe Seite 3.
TEMPERATUREINSTELLUNG – SET POINT
1. Drücken und es erscheint der Parameter SPo.
2. Drücken es erscheint ihr Wert und mit
3. Durch drücken von Einstellung des neuen Wertes und das Gerät läuft in der neuen Einstellung.
WERKEINSTELLUNG DES GERÄTS
1. Drücken und es erscheint der Parameter SPo. Durch dreimaliges drücken von
2. Drücken sodass der Parameterwert erscheint und mit
3. Erneutes drücken von
EINSCHALTEN / AUSSCHALTEN DES GERÄTS
1. Zum Ausschalten des Geräts, gleichzeitiges Drücken von
2. Zum Einschalten des Geräts, Drücken von
MANUELLES ABTAUEN
Durch 3-sekündiges Drücken von
Für weitere Informationen bezüglich Abtauen siehe die Beschreibung des Parameters dt6 (Parameter Νr 11 - Seite 2).
PARAMETERPROGRAMMIERUNG
VORSICHT: damit Sie Zugang zum Gesamtmenü erhalten, muss der 4. Parameter Cod auf 22 eingestellt werden (Siehe Parametertabelle Seite 2).
1. Drücken und Eingang ins Parametermenü.
2. Auswahl des gewünschten Parameters durch
3. Mit oder
4. Durch drücken von
TECHNISCHE MERKMALE
Stromversorgung: 230VAC 50/60Hz / Maximale Funktionsleistung: 3W / Firmware: V7
Es wird der Gebrauch einer Stromversorgungssicherung – Schmelzsicherung empfohlen: 0.5Α (nicht inbegriffen)
Zwei Raumtemperatursensoren und Wechsler NTC 10K 1% 25
(-58÷+230°F) nicht inbegriffen) / Genauigkeit: 0.5°C
Alarm (buzzer) / Serieller Eingang 5pin connector / Digitaler Türeingang
Kompressorrelais 30Α res. 250VAC normally open Kontakt / Ventilator- und Abtaurelais 10A res. 250VAC normally open Kontakt / Maximale Stromlast 16Α
Verbindungen: Kabel mit Durchmesser
Kabel Durchmesser bis 2.5 mm²
Betriebstemperatut: -15÷+55°C / Lagerungstemperatur: -20÷+80°C
Maße 37x79x81mm / Das Gerät wird an eine Schalttafel mit Loch
SERIELLER EINGANG
FA3F wird mittels des seriellen Eingangs an den Speicherschlüssel oder den Registrierer Mini Logger oder dem Netz KIOUR CAMIN angeschlossen.
 Speicherschlüssel: die Parameterwerte werden auf dem Speicherschlüssel gespeichert oder durch ihn auf dem Thermostaten registriert.
 Registrierer Mini Logger: Der Thermostat kann mit dem Registrierer verbunden werden und gemäß ausgewählter Minuten auf eine Speicherkarte microSD registrieren,
seine Temperaturen und den Relais- und Alarmzustand. Er wird mittels eines Kabels an den seriellen Eingang verbunden und wir programmieren den Parameter Add = 1.
Anzeigen
oder
Ausgang aus dem Parametermenü und nun Werkeinstellungen am Gerät.
über drei Sekunden.
beginnt das manuelle Abtauen. Die Dauer wird durch den Parameter dd2 eingestellt.
oder
Wechsel des Wertes und drücken von
Ausgang aus dem Parametermenü.
C Temperaturskala -37÷+110°C (-34÷+230°F) IP68 (ή PTC 1Κ 25
o
2.5 mm² für das Relais / Kabel mit Durchmesser 0.25 bis 1.0 mm² für den Sensor und den Türschalter Klemmenverbindung 18Α
/ Es wird die Nutzung eines Dynamoschlüssels mit maximaler Drehung von 0.4Nm empfohlen.
29x71mm
Kompressor ON
Ventilator ON
Abtauen ON
Alarm ΟΝ
Defekt ON
Veränderung von SPo.
erscheint der Parameter Cod.
Werteingabe 31. Durch drücken von
über drei Sekunden.
und drücken von zur Anzeige seines Wertes.
zur Eingabe des neuen Wertes.
montiert und wird durch seitliche Klammern
Tastatur
Eingang/Ausgang im Parametermenü
Parameterwertanzeige
Eingabe neuer Parameter
Manuelles Abtauen oder Erwärmung mit
Countdown
Oberer Pfeil
Temperaturanzeige Wechsler Τ2
OFF Geräts (siehe folgend)
Unterer Pfeil
Alarmtonstillstand
ON/OFF Geräts (siehe folgend)
Eingabe des Wertes im Parameter Cod.
C Temperaturskala -50÷+110°C
o
fixiert/ Sicherheitsgrad IP65 Front.
Firmware V7
NTC / PTC - Sensor.
