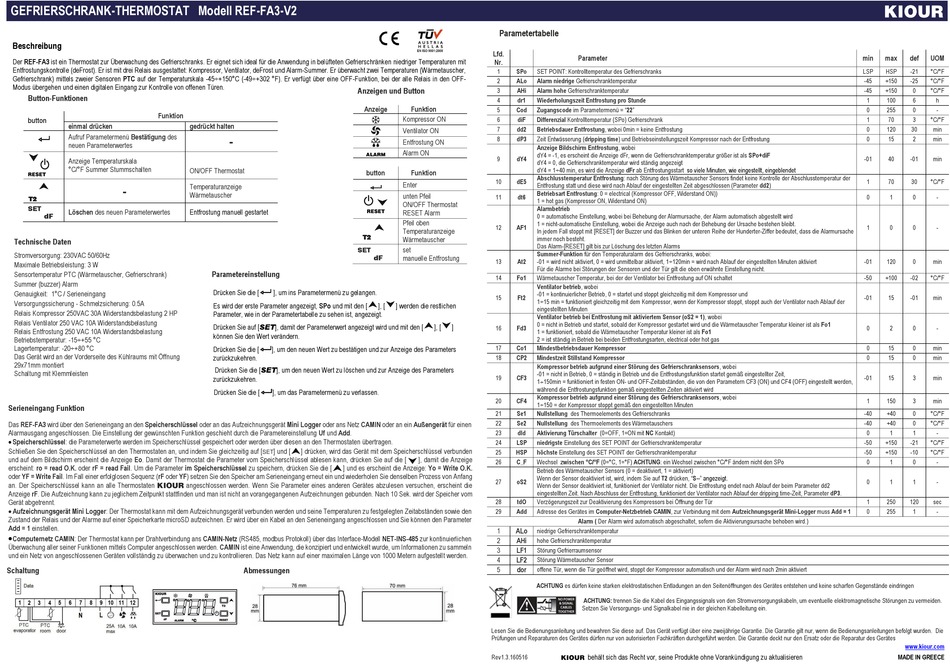

KIOUR REF-FA3 Beschreibung

GEFRIERSCHRANK-THERMOSTAT Modell REF-FA3-V2
Beschreibung
Der REF-FΑ3 ist ein Thermostat zur Überwachung des Gefrierschranks. Er eignet sich ideal für die Anwendung in belüfteten Gefrierschränken niedriger Temperaturen mit
Entfrostungskontrolle (deFrost). Er ist mit drei Relais ausgestattet: Kompressor, Ventilator, deFrost und Alarm-Summer. Er überwacht zwei Temperaturen (Wärmetauscher,
Gefrierschrank) mittels zweier Sensoren PTC auf der Temperaturskala -45÷+150°C (-49÷+302 °F). Er verfügt über eine OFF-Funktion, bei der alle Relais in den OFF-
Modus übergehen und einen digitalen Eingang zur Kontrolle von offenen Türen.
Button-Funktionen
Funktion
button
einmal drücken
Aufruf Parametermenü Bestätigung des
neuen Parameterwertes
Anzeige Temperaturskala
°C/°F Summer Stummschalten
-
SET
Löschen des neuen Parameterwertes
dF
Technische Daten
Stromversorgung: 230VAC 50/60Hz
Maximale Betriebsleistung: 3 W
Sensortemperatur PTC (Wärmetauscher, Gefrierschrank)
Summer (buzzer) Alarm
Genauigkeit: 1°C / Serieneingang
Versorgungssicherung - Schmelzsicherung: 0.5Α
Relais Kompressor 250VAC 30A Widerstandsbelastung 2 ΗΡ
Relais Ventilator 250 VAC 10A Widerstandsbelastung
Relais Entfrostung 250 VAC 10A Widerstandsbelastung
Betriebstemperatur: -15÷+55 °C
Lagertemperatur: -20÷+80 °C
Das Gerät wird an der Vorderseite des Kühlraums mit Öffnung
29x71mm montiert
Schaltung mit Klemmleisten
Serieneingang Funktion
Das REF-FA3 wird über den Serieneingang an den Speicherschlüssel oder an das Aufzeichnungsgerät Mini Logger oder ans Netz CAMIN oder an ein Außengerät für einen
Alarmausgang angeschlossen. Die Einstellung der gewünschten Funktion geschieht durch die Parametereinstellung Uf und Add.

Speicherschlüssel: die Parameterwerte werden im Speicherschlüssel gespeichert oder werden über diesen an den Thermostaten übertragen.
Schließen Sie den Speicherschlüssel an den Thermostaten an, und indem Sie gleichzeitig auf [
und auf dem Bildschirm erscheint die Anzeige Eo. Damit der Thermostat die Parameter vom Speicherschlüssel ablesen kann, drücken Sie auf die [
erscheint: ro = read O.K. oder rF = read Fail. Um die Parameter im Speicherschlüssel zu speichern, drücken Sie die [
oder YF = Write Fail. Im Fall einer erfolglosen Sequenz (rF oder YF) setzen Sie den Speicher am Serieneingang erneut ein und wiederholen Sie denselben Prozess von Anfang
an. Der Speicherschlüssel kann an alle Thermostaten
Anzeige rF. Die Aufzeichnung kann zu jeglichem Zeitpunkt stattfinden und man ist nicht an vorangegangenen Aufzeichnungen gebunden. Nach 10 Sek. wird der Speicher vom
Gerät abgetrennt.
 Aufzeichnungsgerät Mini Logger: Der Thermostat kann mit dem Aufzeichnungsgerät verbunden werden und seine Temperaturen zu festgelegten Zeitabständen sowie den
Zustand der Relais und der Alarme auf einer Speicherkarte microSD aufzeichnen. Er wird über ein Kabel an den Serieneingang angeschlossen und Sie können den Parameter
Add = 1 einstellen.

Computernetz CAMIN: Der Thermostat kann per Drahtverbindung ans CAMIN-Netz (RS485, modbus Protokoll) über das Interface-Modell NET-INS-485 zur kontinuierlichen
Überwachung aller seiner Funktionen mittels Computer angeschlossen werden. CAMIN ist eine Anwendung, die konzipiert und entwickelt wurde, um Informationen zu sammeln
und ein Netz von angeschlossenen Geräten vollständig zu überwachen und zu kontrollieren. Das Netz kann auf einer maximalen Länge von 1000 Metern aufgestellt werden.
Schaltung
Anzeigen und Button
Anzeige
gedrückt halten
-
ON/OFF Thermostat
Temperaturanzeige
Wärmetauscher
Entfrostung manuell gestartet
SET
Parametereinstellung
Drücken Sie die [ ], um ins Parametermenü zu gelangen.
Es wird der erste Parameter angezeigt, SPo und mit den [
Parameter, wie in der Parametertabelle zu sehen ist, angezeigt.
Drücken Sie auf [SET], damit der Parameterwert angezeigt wird und mit den [
können Sie den Wert verändern.
Drücken Sie die [ ], um den neuen Wert zu bestätigen und zur Anzeige des Parameters
zurückzukehren.
Drücken Sie die [SET], um den neuen Wert zu löschen und zur Anzeige des Parameters
zurückzukehren.
Drücken Sie die [ ], um das Parametermenü zu verlassen.
] und [ ] drücken, wird das Gerät mit dem Speicherschlüssel verbunden
SET
] und es erscheint die Anzeige: Yo = Write O.K.
angeschlossen werden. Wenn Sie Parameter eines anderen Gerätes abzulesen versuchen, erscheint die
Abmessungen
Parametertabelle
Lfd.
Nr.
1 SΡo SET POINT: Kontrolltemperatur des Gefrierschranks
2 ΑLο Alarm niedrige Gefrierschranktemperatur
3 AHi Alarm hohe Gefrierschranktemperatur
4 dr1 Wiederholungszeit Entfrostung pro Stunde
Funktion
5 Cod Zugangscode im Parametermenü = "22"
Kompressor ON
6 diF Differenzial Kontrolltemperatur (SΡo) Gefrierschrank
7 dd2 Betriebsdauer Entfrostung, wobei 0min = keine Entfrostung
Ventilator ON
8 dP3 Zeit Entwässerung (dripping time) und Betriebseinstellungszeit Kompressor nach der Entfrostung
Entfrostung ON
Anzeige Bildschirm Entfrostung, wobei
Alarm ON
dY4 = -1, es erscheint die Anzeige dFr, wenn die Gefrierschranktemperatur größer ist als SΡο+diF
9 dY4
dY4 = 0, die Gefrierschranktemperatur wird ständig angezeigt
dY4 = 1÷40 min, es wird die Anzeige dFr ab Entfrostungsstart
button Funktion
Abschlusstemperatur Entfrostung: nach Störung des Wärmetauscher Sensors findet keine Kontrolle der Abschlusstemperatur der
10 dE5
Enter
Entfrostung statt und diese wird nach Ablauf der eingestellten Zeit abgeschlossen (Parameter dd2)
Betriebsart Entfrostung: 0 = electrical (Kompressor OFF, Widerstand ΟΝ))
unten Pfeil
11 dt6
1 = hot gas (Kompressor ON, Widerstand ON)
ΟΝ/ΟFF Thermostat
Alarmbetrieb
RESET Alarm
0 = automatische Einstellung, wobei bei Behebung der Alarmursache, der Alarm automatisch abgestellt wird
Pfeil oben
1 = nicht-automatische Einstellung, wobei die Anzeige auch nach der Behebung der Ursache bestehen bleibt.
12 ΑF1
Temperaturanzeige
In jedem Fall stoppt mit [RESET] der Buzzer und das Blinken der unteren Reihe der Hunderter-Ziffer bedeutet, dass die Alarmursache
immer noch besteht.
Wärmetauscher
Das Alarm-[RESET] gilt bis zur Löschung des letzten Alarms
set
Summer-Funktion für den Temperaturalarm des Gefrierschranks, wobei:
dF manuelle Entfrostung
13 At2 -01 = wird nicht aktiviert, 0 = wird unmittelbar aktiviert, 1÷120min = wird nach Ablauf der eingestellten Minuten aktiviert
Für die Alarme bei Störungen der Sensoren und der Tür gilt die oben erwähnte Einstellung nicht.
14 Fo1 Wärmetauscher Temperatur, bei der der Ventilator bei Entfrostung auf ON schaltet
Ventilator betrieb, wobei
-01 = kontinuierlicher Betrieb, 0 = startet und stoppt gleichzeitig mit dem Kompressor und
15 Ft2
1÷15 min = funktioniert gleichzeitig mit dem Kompressor, wenn der Kompressor stoppt, stoppt auch der Ventilator nach Ablauf der
], [ ] werden die restlichen
eingestellten Minuten
Ventilator betrieb bei Entfrostung mit aktiviertem Sensor (οS2 = 1), wobei
0 = nicht in Betrieb und startet, sobald der Kompressor gestartet wird und die Wärmetauscher Temperatur kleiner ist als Fo1
], [ ]
16 Fd3
1 = funktioniert, sobald die Wärmetauscher Temperatur kleiner ist als Fo1
2 = ist ständig in Betrieb bei beiden Entfrostungsarten, electrical oder hot gas
17 Co1 Mindestbetriebsdauer Kompressor
18 CΡ2 Mindestzeit Stillstand Kompressor
Kompressor betrieb aufgrund einer Störung des Gefrierschranksensors, wobei
-01 = nicht in Betrieb, 0 = ständig in Betrieb und die Entfrostungsfunktion startet gemäß eingestellter Zeit,
19 CF3
1÷150min = funktioniert in festen ON- und OFF-Zeitabständen, die von den Parametern CF3 (ON) und CF4 (OFF) eingestellt werden,
während die Entfrostungsfunktion gemäß eingestellten Zeiten aktiviert wird
Kompressor betrieb aufgrund einer Störung des Gefrierschranksensors, wobei
20 CF4
1÷150 = der Kompressor stoppt gemäß den eingestellten Minuten
21 Se1 Nullstellung des Thermoelements des Gefrierschranks
22 Se2 Nullstellung des Thermoelements des Wärmetauschers
23 dld Aktivierung Türschalter (0=OFF, 1=ON mit ΝC Kontakt)
24 LSP niedrigste Einstellung des SET POINT der Gefrierschranktemperatur
25 HSP höchste Einstellung des SET POINT der Gefrierschranktemperatur
], damit die Anzeige
26 C_F Wechsel zwischen °C/°F (0=°C, 1=°F) ACHTUNG: ein Wechsel zwischen °C/°F ändern nicht den SPο
Betrieb des Wärmetauscher Sensors (0 = deaktiviert, 1 = aktiviert)
Wenn der Sensor deaktiviert ist, wird, indem Sie auf T2 drücken, "S--"
27 oS2
Wenn der Sensor deaktiviert ist, funktioniert der Ventilator nicht. Die Entfrostung endet nach Ablauf der beim Parameter dd2
eingestellten Zeit. Nach Abschluss der Entfrostung, funktioniert der Ventilator nach Ablauf der dripping time-Zeit, Parameter dP3.
28 tdO Verzögerungszeit zur Deaktivierung des Kompressors bei Öffnung der Tür
29 Add Adresse des Gerätes im Computer-Netzbetrieb CAMIN, zur Verbindung mit dem Aufzeichnungsgerät Mini-Logger muss Add = 1
1 ΑLo niedrige Gefrierschranktemperatur
2 ΑHi hohe Gefrierschranktemperatur
3 LF1
Störung Gefrierraumsensor
4 LF2 Störung Wärmetauscher Sensor
5 dor
offene Tür, wenn die Tür geöffnet wird, stoppt der Kompressor automatisch und der Alarm wird nach 2min aktiviert
ACHTUNG es dürfen keine starken elektrostatischen Entladungen an den Seitenöffnungen des Gerätes entstehen und keine scharfen Gegenstände eindringen
Lesen Sie die Bedienungsanleitung und bewahren Sie diese auf. Das Gerät verfügt über eine zweijährige Garantie. Die Garantie gilt nur, wenn die Bedienungsanleitungen befolgt wurden. Die
Prüfungen und Reparaturen des Gerätes dürfen nur von autorisierten Fachkräften durchgeführt werden. Die Garantie deckt nur den Ersatz oder die Reparatur des Gerätes
Rev1.3.160516
Parameter
so viele Minuten, wie eingestellt, eingeblendet
angezeigt.
Alarm ( Der Alarm wird automatisch abgeschaltet, sofern die Aktivierungsursache behoben wird.)
ACHTUNG: trennen Sie die Kabel des Eingangssignals von den Stromversorgungskabeln, um eventuelle elektromagnetische Störungen zu vermeiden.
Setzen Sie Versorgungs- und Signalkabel nie in der gleichen Kabelleitung ein.
behält sich das Recht vor, seine Produkte ohne Vorankündigung zu aktualisieren
min max def UOM
LSP HSP -21 °C/°F
-45 +150 -25 °C/°F
-45 +150 0 °C/°F
1 100 6 h
0 255 0 -
1 70 3 °C/°F
0 120 30 min
0 15 2 min
-01 40 -01 min
1 70 30 °C/°F
0 1 0 -
1 0 0 -
-01 120 0 min
-50 +100 -02 °C/°F
-01 15 -01 min
0 2 0 -
0 15 0 min
0 15 0 min
-01 15 3 min
1 150 3 min
-40 +40 0 °C/°F
-40 +40 0 °C/°F
0 1 1 -
-50 +150 -21 °C/°F
-50 +150 -10 °C/°F
0 1 0 -
0 1 1 -
1 250 120 sec
0 255 1 -
www.kiour.com
MADE IN GREECE
