Quick Guide

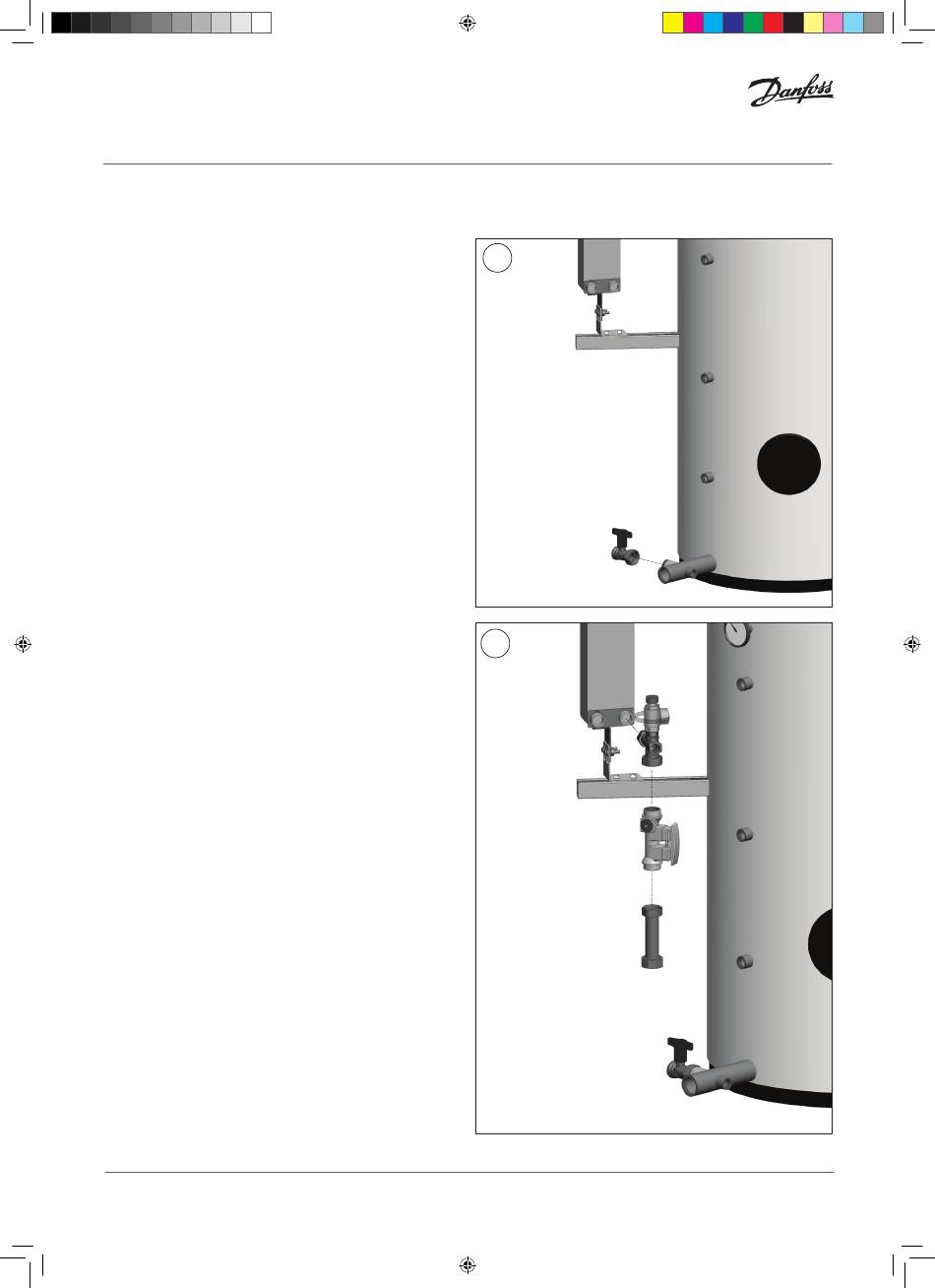

Verschrauben Sie den unteren Kugelhahn am
Kaltwasseranschluss. Legen Sie die beiliegende
Verbinden Sie nacheinander unteres Anschlussstück
(N), Mengeneinstellventil (D) und Verbindungsstück (Q)
miteinander und am Ladewärmeübertrager (HEL).
Fließrichtung des Mengeneinstellventiles
Benutzen Sie beiliegenden EPDM-Dichtungen und ziehen
Das Sicherheitsventil wir wie ersichtlich am dafür
vorgesehenen Anschluss R ¾" aufgeschraubt.
Dieser Anschluss ist selbstdichtend und bedarf keines
DHS-SMTL / PL
VQJVA203_ThermoDual-S_181211.indd 6
ThermoDual®- S
EPDM-Dichtung vorher ein.
Danach handfest anziehen.
Achten Sie auf die korrekte
(nach oben - s. Pfeil am Ventilkörper).
Sie alle Verschraubungen handfest an.
zusätzlichen Dichtungsmateriales.
