Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben.
■ Die Bedienungsanleitung entspricht der Firmware-Hauptversion 1.02 und höher.
■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen.
B: Modellfarbe schwarz
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
Bewahren Sie dieses Handbuch auf.
■ Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" vor der Nutzung dieses
Produkts. ( x Seiten 5 bis 12).
Bedienungsanleitung

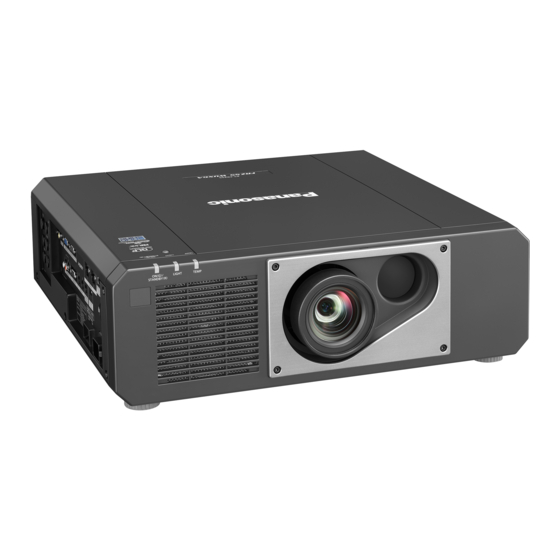

DLP™-Projektor
Funktionsanleitung
Gewerbliche Nutzung
PT-FRZ55
Modell Nr.
GERMAN
DPQP1351ZB/X1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic PT-FRZ55

Inhaltszusammenfassung für Panasonic PT-FRZ55

  • Seite 1 DLP™-Projektor Gewerbliche Nutzung PT-FRZ55 Modell Nr. Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Die Bedienungsanleitung entspricht der Firmware-Hauptversion 1.02 und höher. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. B: Modellfarbe schwarz ■...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Wichtige Hinweise zur Sicherheit Projizieren Auswahl des Eingabesignals Anpassen des Bildes Kapitel 1 Vorbereitung Einstellung der einstellbaren Füße Anpassen des Fokus und der Verschiebung Vorsichtsmaßnahmen beim Gebrauch Verschieben der Objektivposition auf die Geplante Verwendung des Produkts Ausgangsposition Objektivschutzmaterial Einstellungsbereich der Objektivverschiebung Vorsichtsmaßnahmen beim Transport (optische Achsenverschiebung)
  • Seite 3 Inhalt Menü [POSITION] Menü [PROJEKTOR EINSTELLUNGEN] [SHIFT] [PROJEKTOR ID] [BILDFORMAT] [PROJEKTIONSARTEN] [ZOOM] [ECO MANAGEMENT] [CLOCK PHASE] [BETRIEBSEINSTELLUNG] [BILDSCHIRMANPASSUNG] [LICHTLEISTUNG] Menü [ERWEITERTES MENÜ] [HELLIGKEITSREGLER] [DIGITAL CINEMA REALITY] [PLANUNG] [START MODUS] [BLANKING] [EINST. STARTVORGANG] [AUFLOESUNG] [RS-232C] [CLAMP POSITION] [FUNKTIONSTASTEN MENÜ] [EDGE BLENDING] [KALIBRIERUNG DER LINSE] [HALBBILD LAUFZEIT] [RASTER POSITION]...
  • Seite 4 Inhalt Menü [NETZWERK] [ETHERNET-MODEL] [DIGITAL LINK] [KABEL-NETZWERK] [PROJEKTORNAME] [NETZWERK-STATUS] [ADMINISTRATORKONTO] [NETZWERKSICHERHEIT] [NETZWERKSTEUERUNG] [PJLink] [Art-Net] Kapitel 5 Bedienung Netzwerkverbindung Verbindung mit dem Netzwerk Websteuerungsfunktion Zum Einstellen verwendbarer Computer Zugang über den Webbrowser HDMI-CEC-Funktion verwenden Ein CEC-Gerät anschließen Projektor und CEC-kompatibles Gerät einstellen CEC-kompatibles Gerät mit der Fernbedienung des Projektors bedienen...

  • Seite 5: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
  • Seite 6 Eine Betätigung der Bedienelemente oder Einstellungen, die nicht hierin angegeben sind, kann zur Exposition gegenüber gefährlicher Strahlung führen. Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany 6 - DEUTSCH...
  • Seite 7 Wichtige Hinweise zur Sicherheit r Gefährdungsabstand (IEC 62471-5:2015) Der Abstand von der Projektionsobjektivoberfläche, bei dem das Ausmaß der Bestrahlung den anzuwendenden Expositionsgrenzwert erreicht hat, wird Gefahrenabstand (HD) oder Sicherheitsabstand genannt. Blicken Sie nicht von einem geringeren Augenabstand als dem genannten Gefahrenabstand in den Lichtstrahl (innerhalb des RG3-Bereichs).
  • Seite 8 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
  • Seite 9 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 10 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
  • Seite 11 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.

  • Seite 12: Entfernen Der Batterien

    Wichtige Hinweise zur Sicherheit Entfernen der Batterien Batterien der Fernbedienung 1. Drücken Sie auf die Zunge und heben Sie 2. Entnehmen Sie die Batterien. die Abdeckung an. (ii) 12 - DEUTSCH...
  • Seite 13 SOLID SHINE ist eine Marke der Panasonic Corporation. f DLP und das DLP-Logo sind eingetragene Warenzeichen oder Warenzeichen von Texas Instruments. f Windows, Internet Explorer und Microsoft Edge sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern.

  • Seite 14: Funktionen Des Projektors

    Funktionen des Projektors Kurzanleitung Einzelheiten finden Sie auf den entsprechenden Hohe Luminanz und hoher Kontrast Seiten. 1. Stellen Sie den Projektor auf. ▶ Mit einem einmaligen optischen (x Seite 28) System, das eine Laserlichtquelle der neuen Generation verwendet, und dem Laserlichtquell-Ansteuerungssystem werden die hohe Luminanz von 5 000 lm 2.

  • Seite 15: Kapitel 1 Vorbereitung

    Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. DEUTSCH - 15...

  • Seite 16: Vorsichtsmaßnahmen Beim Gebrauch

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Geplante Verwendung des Produkts Das Produkt ist ausschließlich für die Projektion von Standbild-/Videobildsignalen von Videogeräten und Computern auf einem Bildschirm gedacht. Objektivschutzmaterial Am Produkt ist zum Zeitpunkt des Kaufs Objektivschutzmaterial angebracht, um das Projektionsobjektiv während des Transports vor Vibration zu schützen.
  • Seite 17 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rBitten Sie einen qualifizierten Techniker oder Ihren Händler um die Installationsarbeiten, wie die Installation an der Decke usw. Um die Projektorleistung und -sicherheit sicherzustellen, wenden Sie sich an einen qualifizierten Techniker oder Ihren Händler, wenn das Gerät an der Decke oder einem hohen Ort installiert werden soll. rBeauftragen Sie einen qualifizierten Techniker oder Ihren Händler mit der Kabelinstallation für den DIGITAL LINK-Anschluss.

  • Seite 18: Sicherheit

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Verwenden Sie einen Schraubendreher oder einen Drehmomentschlüssel, um die Schrauben mit ihrem spezifischen Anzugdrehmoment festzudrehen. Benutzen Sie keine Elektroschrauber oder Schlagschrauber. (Schraubendurchmesser: M6, Gewindetiefe innerhalb des Projektors: 15 mm (19/32"), Anzugmoment: 4 ± 0,5 N·m) Einstellbare Füße Schraubenlöcher für die Aufhängevorrichtung (M6)

  • Seite 19: Digital Link

    Wählen Sie ein Passwort, das möglichst schwer zu erraten ist. f Ändern Sie Ihr Passwort regelmäßig. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.

  • Seite 20: Entsorgung

    Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Entsorgung Wenn das Produkt entsorgt werden soll, erkundigen Sie sich bei den örtlich zuständigen Behörden oder bei Ihrem Händler, wie dies ordnungsgemäß zu geschehen hat. Entsorgen Sie das Produkt außerdem ohne es auseinanderzunehmen. Hinweise für den Betrieb rFür eine gute Bildqualität Damit Sie ein schönes Bild mit höherem Kontrast erhalten, bereiten Sie die Umgebung dementsprechend vor.

  • Seite 21: Zubehör

    Die Modellnummern des optionalen Zubehörs können ohne vorherige Ankündigung geändert werden. f Das Sonderzubehör, das mit dem Projektor kompatibel ist, kann ohne vorherige Ankündigung hinzugefügt oder geändert werden. Aktuelle Information finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/). DEUTSCH - 21...

  • Seite 22: Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite Ein-/Ausschalttaste <v/b> 12 <AUTO SETUP>-Taste Versetzt den Projektor in den Ausschaltzustand (Standby- Passt die Bildanzeigeposition während der Projektion des Modus), wenn der <MAIN POWER>-Schalter am Projektor im Bildes automatisch an.

  • Seite 23: Kapitel 1 Vorbereitung - Über Ihren Projektor

    Kapitel 1 Vorbereitung — Über Ihren Projektor Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten oder Feuchtigkeit. f Versuchen Sie nicht, die Fernbedienung auseinanderzunehmen oder zu verändern. f Beachten Sie die folgenden Anweisungen auf dem Warnaufkleber auf der Rückseite der Fernbedienung. g Verwenden Sie keine neuen und alten Batterien gemeinsam.

  • Seite 24: Bedienfeld

    Kapitel 1 Vorbereitung — Über Ihren Projektor Oben Unterseite Projektionsrichtung Signalempfänger der Fernbedienung (vorn) 11 Bedienfeld (x Seite 24) Betriebsanzeige <ON (G)/STANDBY (R)> 12 Anschlüsse (x Seite 25) Zeigt den Betriebszustand an. 13 Sicherheitssteckplatz Lichtquellenanzeige <LIGHT> Dieser Sicherheitssteckplatz ist mit Kensington- Gibt den Status der Lichtquelle an.

  • Seite 25: Anschlüsse

    Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <VIDEO IN>-Anschluss <LAN>-Anschluss Dies ist ein Anschluss zur Videosignaleinspeisung. Dies ist ein LAN-Anschluss zur Verbindung mit dem Netzwerk. <COMPUTER 1 IN>-Anschluss <AUDIO IN 1>-Anschluss Dies ist ein Anschluss zur Einspeisung des RGB-Signals, des Dies ist der Anschluss zur Einspeisung des Audiosignals.

  • Seite 26: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung

    Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.

  • Seite 27: Kapitel 2 Erste Schritte

    Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. DEUTSCH - 27...

  • Seite 28: Kapitel 2 Erste Schritte - Einrichtung

    Kapitel 2 Erste Schritte — Einrichtung Einrichtung Verwendbare Steckdose Dieser Projektor kann mit 100 V bis 240 V Wechselstrom als Stromversorgung betrieben werden. Eine geerdete Steckdose, die 15 A unterstützt, wird unabhängig von der Stromstärke benötigt. Die Form der verwendbaren Steckdose hängt von der Stromversorgung ab. Die folgenden Abbildungen zeigen Beispiele.

  • Seite 29: Die Teile Für Die Montage (Optional)

    Kapitel 2 Erste Schritte — Einrichtung Hochformateinstellung und Projektion nach vorne Portraiteinstellung und Projizieren von der Rückseite (Verwendung der durchscheinenden Projektionsfläche) Menüoption Einstellwert Menüoption Einstellwert [FRONT/RÜCK] [FRONT] [FRONT/RÜCK] [RÜCK] Nehmen Sie die Einstellung ent- Nehmen Sie die Einstellung ent- [TISCH/DECKE] [TISCH/DECKE] sprechend dem zu projizierenden sprechend dem zu projizierenden Bild vor.
  • Seite 30 Kapitel 2 Erste Schritte — Einrichtung Projiziertes Bild Projektionsfläche Projektionsfläche (Einheit: m) Projektionsabstand Projizierte Bildhöhe Projizierte Bildbreite Abstand von der Objektivmitte zur Unterkante der Projektion Größe des projizierten Bilds Achtung f Lesen Sie „Vorsichtsmaßnahmen beim Gebrauch“ (x Seite 16) vor der Einrichtung f Verwenden Sie den Projektor und das Hochleistungs-Lasergerät nicht im selben Raum.

  • Seite 31: Formel Für Die Berechnung Des Projektionsabstands

    Kapitel 2 Erste Schritte — Einrichtung Lichtbogenmitte Lichtbogenmitte Projektionsfläche Projektionsfläche Projektionsabstand Projektionsabstand Lichtbogenradius Lichtbogenradius Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKORREKT.] wird verwendet gemeinsam verwendet wird verwendet Vertikale Horizontale Vertikale Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Trapezkorrek- Trapezkorrek- Trapezkorrek- Trapezkorrek- von R2/L2 von R3/L3 von R2/L2 von R3/L3...

  • Seite 32: Kapitel 2 Erste Schritte - Anschließen

    Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.

  • Seite 33: Anschlussbeispiel: Computer

    Kapitel 2 Erste Schritte — Anschließen f Das Bild wird möglicherweise gestört, wenn ein nichtstandardisiertes Burstsignal angeschlossen wird. Schließen Sie in einem solchen Fall eine Zeitkorrekturschaltung (TBC) zwischen dem Projektor und den externen Geräten an. Hinweis f Abhängig von dem verbundenen externen Gerät muss bei Einspeisung des HDMI-Signals möglicherweise die Einstellung im Menü [ANZEIGE OPTION] →...

  • Seite 34: Anschlussbeispiel Unter Verwendung Von Digital Link

    Kapitel 2 Erste Schritte — Anschließen f Wenn das RGB-Signal oder das YC -Signaleingang, das am <COMPUTER 1 IN>-Anschluss eingespeist wird, am <COMPUTER 2 IN/1 OUT>-Anschluss ausgegeben wird, muss die Einstellung über das Menü [ANZEIGE OPTION] → [COMPUTER IN/OUT] → [COMPUTER2 AUSWAHL] umgeschaltet werden. Anschlussbeispiel unter Verwendung von DIGITAL LINK Doppelkabeltransmitter auf Basis des Kommunikationsstandards HDBaseT wie etwa das optionale Gerät mit...
  • Seite 35 1080/60p (1 920 x 1 080 Punkte, Pixeltaktfrequenz 148,5 MHz) für die Verbindungsart für große Reichweite. Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindungen mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...

  • Seite 36: Kapitel 3 Grundlegende Bedienung

    Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. 36 - DEUTSCH...

  • Seite 37: Ein-/Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen.

  • Seite 38: Einschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Die Hauptstromversorgung ist ausgeschaltet. Die Stromversorgung ist ausgeschaltet. (Standby-Modus) Die Projektion wird gestartet, wenn die Ein-/Ausschalttaste <v/b> gedrückt wird. f Die Einstellung des Projektors ist wie folgt. g Das Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] → [SCHNELLSTARTMODUS] ist eingestellt auf [AUS] Leuchtet g Das Menü...

  • Seite 39: Bei Anzeige Des Bildschirms Für Ersteinstellungen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie die Ein-/Ausschalttaste <v/b>. f Die Betriebsanzeige <ON (G)/STANDBY (R)> leuchtet grün und das Bild wird bald darauf auf die Projektionsfläche projiziert. Hinweis f Eine Aufwärmzeit von bis zu etwa fünf Minuten ist möglicherweise notwendig, bis ein Bild angezeigt wird, wenn der Projektor bei etwa 0 °C (32 °F) eingeschaltet wird.

  • Seite 40: Anfangseinstellung (Betriebseinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie asqw, um die Anzeigesprache auszuwählen. INITIAL SETTING SELECT ENTER Drücken Sie die <ENTER>-Taste, um zur Anfangseinstellung zu gelangen. Anfangseinstellung (Betriebseinstellung) Stellen Sie die Elemente für das Bedienverfahren abhängig von der Dauer der Anwendung und der Nutzung des Projektors ein.
  • Seite 41 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Obgleich sich die Luminanz im Gegensatz zu [NORMAL] verringert, stellen Sie dieses Element ein, [LEISE] um den Betrieb mit geringerem Geräuschpegel zu priorisieren. Die geschätzte Laufzeit liegt bei ungefähr 20 000 Stunden Obgleich sich die Luminanz im Gegensatz zu [ECO] verringert, stellen Sie dieses Element ein, [LANGLEBIG1] um die erwartete Lebensdauer der Lichtquelle zu erhöhen.

  • Seite 42: Wenn [Konstant-Modus] Auf [Auto] Oder [Pc] Eingestellt Ist

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors 10) Drücken Sie die Zifferntasten (<0> - <9>) auf der Fernbedienung, um die Zeit einzugeben. f Der Projektor wechselt in den Einstellmodus (die Zeit blinkt). f Drücken Sie qw, um „Stunde“ oder „Minute“ auszuwählen. f [KALIBRIERUNGSZEIT] wird eingestellt, wenn der Cursor von [KALIBRIERUNGSZEIT] mit as verschoben wird.

  • Seite 43: Anfangseinstellung (Installationseinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Installationseinstellung) Legen Sie [FRONT/RÜCK] und [TISCH/DECKE] unter [PROJEKTIONSARTEN] abhängig vom Installationsmodus fest. Beziehen Sie sich für Einzelheiten auf „Installationsmodus“ (x Seite 28). Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] →...

  • Seite 44: Werkseinstellung (Bildschirmeinstellung)

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Werkseinstellung (Bildschirmeinstellung) Stellen Sie das Projektionsflächenformat (Seitenverhältnis) und die Anzeigeposition des Bildes ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü [ANZEIGE OPTION] → [BILD-EINSTELLUNGEN] ändern. Drücken Sie qw, um die Einstellung umzuschalten.

  • Seite 45: Anfangseinstellung (Datum Und Zeit)

    PASSWORT PASSWORT BESTÄTIGEN SPEICHERN Bitte Benutzernamen und Passwort einstellen. Ohne Einstellung können WEBSTEUERUNG-Funktion und Kommunikationssteuerung per LAN (einschließlich Panasonic-Anwendungssoftware) nicht verwendet werden. MENUE SELECT UNTERMENÜ ENTER [PASSWORT-RICHTLINIE] Zeigt die Richtlinien für das Passwort für das Administratorkonto an. Drücken Sie as, um [PASSWORT-RICHTLINIE] auszuwählen, und drücken Sie dann die Taste <ENTER>.
  • Seite 46 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Drücken Sie die <MENU>-Taste, um zum Bildschirm [ADMINISTRATORKONTO] zurückzukehren. PASSWORT-RICHTLINIE Wiederverwendung von Passwörtern nicht empfohlen. Passwort kann nicht leer sein. Ein Passwort aus mindestens acht Zeichen halber Breite und mit Zeichen von mindestens drei der folgenden Typen werden empfohlen.

  • Seite 47: Einstellungen Vornehmen Und Elemente Auswählen

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Der Benutzername und das Passwort eines Administratorkontos können auf der Seite [Set up password] (x Seite 159) des Websteuerungsbildschirms eingerichtet werden. f Der Benutzername und das Passwort eines Standardbenutzerkontos ohne Administratorrechte können auf der Seite [Set up password] (x Seite 161) des Websteuerungsbildschirms eingestellt werden.

  • Seite 48: Ausschalten Des Projektors

    Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Ein-/Ausschalttaste <v/b>. f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. (Oder drücken Sie erneut die Ein-/Ausschalttaste <v/b>.) f Die Projektion des Bildes wird beendet und die Betriebsanzeige <ON (G)/STANDBY (R)>...

  • Seite 49: Kapitel 3 Grundlegende Bedienung - Projizieren

    Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Verbindung des externen Geräts (x Seite 32) und den Netzkabelanschluss (x Seite 37) und schalten Sie das Gerät (x Seite 38), um die Projektion zu beginnen. Wählen Sie das zu projizierende Bild aus und passen Sie die Darstellung der Projektion an.

  • Seite 50: Anpassen Des Bildes

    Kapitel 3 Grundlegende Bedienung — Projizieren Umschalten des Eingangs durch das Aufrufen des Eingangsauswahlbildschirms Der Eingang für die Projektion kann durch Aufrufen des Eingangsauswahlbildschirms unter Verwendung der <INPUT SELECT>-Taste auf dem Bedienfeld ausgewählt werden. Drücken Sie die <INPUT SELECT>-Taste auf dem Bedienfeld. f Der Eingangsauswahlbildschirm wird angezeigt.

  • Seite 51: Anpassen Des Fokus Und Der Verschiebung

    Kapitel 3 Grundlegende Bedienung — Projizieren Die einstellbaren Füße können verlängert werden, indem man sie wie in der Abbildung gezeigt dreht. Das Drehen in entgegengesetzter Richtung bringt sie in die Ausgangsstellung zurück. Maximal einstellbarer Bereich Einstellbare Füße: je 35 mm (1-3/8") Achtung f Geben Sie acht, dass Sie nicht die Einlass-/Auslassöffnungen mit Ihren Händen oder Objekten blockieren, wenn Sie die einstellbaren Füße bei eingeschalteter Lichtquelle justieren.

  • Seite 52: Verschieben Der Objektivposition Auf Die Ausgangsposition

    Kapitel 3 Grundlegende Bedienung — Projizieren Verschieben der Objektivposition auf die Ausgangsposition Um die Objektivposition auf die Ausgangsposition zu verschieben, gehen Sie wie folgt vor. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung, während der Verschiebungseinstellbildschirm angezeigt wird. f Der Bildschirm [TRANSPORT-POSITION] wird angezeigt. OBJEKTIV TRANSPORT-POSITION AUSFÜHREN...

  • Seite 53: Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z. B. während einer Sitzungspause, können das Bild und der Ton zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild und der Ton werden deaktiviert.

  • Seite 54: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Anpassen der Lautstärke Passen Sie die Lautstärke des Audioausgangs an. -Taste Drücken Sie die <VOL->-Taste/<VOL+>-Taste auf der Fernbedienung. <VOL+> Erhöht die Lautstärke. <VOL-> Verringert die Lautstärke. Hinweis f Diese Bedienung ist auch mit qw auf dem Bedienfeld möglich. Verwendung der Einfrierfunktion Die Projektion kann pausiert und der Ton kann ausgeschaltet werden, unabhängig von der Wiedergabe des externen Geräts.

  • Seite 55: Verwendung Der Bildschirmanpassungsfunktion

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung -Taste Drücken Sie die <AUTO SETUP>-Taste. f [NORMAL BEENDET] wird angezeigt, wenn der Vorgang ohne Probleme beendet wurde. Hinweis f Die Taktphase kann sich verschieben, auch wenn sie ohne besondere Vorkommnisse abgeschlossen wurde. Stellen Sie in solchen Fällen das Menü...

  • Seite 56: Umschalten Des Bildseitenverhältnisses

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Umschalten des Bildseitenverhältnisses Schalten Sie das Bildseitenverhältnis gemäß dem Eingang um. -Taste Drücken Sie die <ASPECT>-Taste. f Die Einstellung wechselt mit jedem Drücken der Taste. Hinweis f Beziehen Sie sich für Einzelheiten auf das Menü [POSITION] → [BILDFORMAT] (x Seite 71). Verwendung der Funktionstaste Durch Zuweisen der folgenden Funktionen zur <FUNCTION>-Taste kann diese als vereinfachte Schnelltaste verwendet werden.

  • Seite 57: Verwendung Der Umweltmanagementfunktion

    Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung STATUS PROJEKTOR MODEL PT-FRZ55 SERIEN NUMMER SW1234567 BETRIEBSSTUNDEN LAMP.-BETRIEBSSTUNDEN DURCHGEHENDE LEUCHTZEIT 1h 23min HAUPT/SUB-VERSION 1.00 / 1.00 RAUMTEMPERATUR 31°C/87°F OPTIK-MODUL TEMPERATUR 27°C/80°F ABLUFTTEMPERATUR 31°C/87°F LAMPENTEMP. 1 31°C/87°F LAMPENTEMP. 2 31°C/87°F SELBSTTEST KEINE FEHLER...
  • Seite 58 Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Geben Sie innerhalb von fünf Sekunden durch Drücken die ein- oder zweistellige Identifikationsnummer am Projektorgehäuse mit den Zifferntasten (<0> - <9>) ein. f Wenn Sie die <ID ALL>-Taste drücken, können Sie die Projektoren unabhängig von der Einstellung der Identifikationsnummer am Projektorgehäuse steuern.

  • Seite 59: Kapitel 4 Einstellungen

    Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 59...

  • Seite 60: Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...

  • Seite 61: Kapitel 4 Einstellungen - Menünavigation

    Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.

  • Seite 62: Untermenü

    Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [BILD] [POSITION] [ERWEITERTES MENÜ] [MENUE SPRACHE(LANGUAGE)] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
  • Seite 63 Kapitel 4 Einstellungen — Menünavigation [ERWEITERTES MENÜ] Untermenüoption Werkseinstellung Seite [DIGITAL CINEMA REALITY] [AUTO] [BLANKING] ― [AUFLOESUNG] ― [CLAMP POSITION] [24] [EDGE BLENDING] [AUS] [HALBBILD LAUFZEIT] [NORMAL] [RASTER POSITION] ― *1 Hängt vom Signaleingang ab. Hinweis f Die werkseitige Standardeinstellung schwankt abhängig von dem ausgewählten Eingangsanschluss. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 81) [ANZEIGE OPTION]...
  • Seite 64 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [AUDIO EINSTELLUNG] ― [DC OUT] [EIN] [STATUS] ― [DATUM UND UHRZEIT] ― [ALLE BENUTZERDATEN SICHERN] ― [ALLE BENUTZERDATEN LADEN] ― [HDMI CEC] [EIN] [INITIALISIEREN] ― [SERVICE PASSWORT] ― [TESTBILDER] Einzelheiten (x Seite 123) [LISTE DER REGISTRIERTEN SIGNALE] Einzelheiten (x Seite 124) [SICHERHEIT]...

  • Seite 65: Kapitel 4 Einstellungen - Menü [Bild]

    Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.

  • Seite 66: [Farbe]

    Kapitel 4 Einstellungen — Menü [BILD] Bedienung Einstellung Regelbereich Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projek- Drücken Sie w. tion. -31 - +31 Verringert die Helligkeit der dunklen (schwarzen) Bereiche der Drücken Sie q. Projektion. [FARBE] Sie können die Farbsättigung des projizierten Bildes einstellen. Drücken Sie as, um [FARBE] auszuwählen.

  • Seite 67: [Weiss Gain]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw oder die <ENTER>-Taste. f Der [FARBTON]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um [ANWENDER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FARBTON] wird angezeigt. Drücken Sie as, um [FARBTON] auszuwählen. Drücken Sie die <ENTER>-Taste.

  • Seite 68: [Gamma]

    Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw oder die <ENTER>-Taste. f Der [WEISS GAIN]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw zum Anpassen der Stufe. Bedienung Einstellung Regelbereich Drücken Sie w. Die Helligkeit des weißen Teils wird verstärkt. 0 - +10 Das Bild wird natürlicher.

  • Seite 69: [Bildschärfe]

    Kapitel 4 Einstellungen — Menü [BILD] [BILDSCHÄRFE] Sie können die Schärfe des projizierten Bildes einstellen. Drücken Sie as, um [BILDSCHÄRFE] auszuwählen. Drücken Sie die qw oder die <ENTER>-Taste. f Der [BILDSCHÄRFE]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich...

  • Seite 70: [System Auswahl]

    Kapitel 4 Einstellungen — Menü [BILD] [SYSTEM AUSWAHL] Der Projektor erkennt automatisch das Eingangssignal. Sie können die Systemmethode aber auch manuell einstellen, wenn ein instabiles Signal eingespeist wird. Stellen Sie die Systemmethode passend zum Eingangssignal ein. Drücken Sie as, um [SYSTEM AUSWAHL] auszuwählen. Drücken Sie die <ENTER>-Taste.

  • Seite 71: Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). Hinweis f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung, das Seitenverhältnis und die Taktphase vom Menü...

  • Seite 72: Kapitel 4 Einstellungen - Menü [Position]

    Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Identifiziert die im Videosignal eingebettete Video-ID (VID) und schaltet automatisch die Bildgröße [VID AUTO] zwischen 4:3 und 16:9 um. Diese Option wird aktiviert, wenn das NTSC-Signal eingespeist wird. Identifiziert die im Videosignal eingebettete Video-ID (VID) und schaltet automatisch die Bildgröße [AUTO] zwischen 4:3 und 16:9 um.

  • Seite 73: [Clock Phase]

    Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie as, um [VERTIKAL] oder [HORIZONTAL] auszuwählen. f Ist [EIN] ausgewählt, wählen Sie [BEIDE]. Drücken Sie zum Einstellen qw. Hinweis f Wenn das Menü [POSITION] → [BILDFORMAT] auf [DIREKT] eingestellt ist, kann [ZOOM] nicht angepasst werden. Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen.
  • Seite 74 Kapitel 4 Einstellungen — Menü [POSITION] Die einzigartige Bildverarbeitungstechnologie ermöglicht es, ein rechteckiges Bild auf eine besonders geformte Projektionsfläche zu projizieren. Drücken Sie as, um [BILDSCHIRMANPASSUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] [BILDSCHIRMANPASSUNG] wird nicht ausgeführt.
  • Seite 75 Kapitel 4 Einstellungen — Menü [POSITION] [KRÜMMUNGSKORREKT.] [V-BOGENVERZERRUNG] [H-BOGENVERZERRUNG] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] [SEITENVERHÄLTNIS BEIBEHALTEN] Wählen Sie [EIN], um die Korrektur bei Beibehaltung des Seitenverhältnisses durchzuführen. Einstellen von [ECKEN-KORREKTUR] Drücken Sie as, um [BILDSCHIRMANPASSUNG] auszuwählen. Drücken Sie qw, um [ECKEN-KORREKTUR] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ECKEN-KORREKTUR] wird angezeigt.

  • Seite 76: Menü [Erweitertes Menü]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60).

  • Seite 77: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Austastungskor- Option Bedienung Einstellung Regelbereich rektur Der Austastbereich be- Drücken Sie w. wegt sich nach rechts. Linke Seite des [LINKS] Bildschirms Der Austastbereich be- Drücken Sie q. wegt sich nach links. Links und rechts 0 - 959 Der Austastbereich be- Drücken Sie q.
  • Seite 78 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Funktion der Kantenzusammenführung. Verwenden Sie den im Projektor voreingestellten Wert für den Neigungswinkel des Edge-Blending- [EIN] Bereichs.
  • Seite 79 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 14) Drücken Sie as, um eine Option auszuwählen, und drücken Sie qw, um die Einstellung anzupassen. f Sobald die Einstellung abgeschlossen ist, drücken Sie die <MENU>-Taste, um zum Bildschirm [HELLIGKEIT JUSTIEREN] zurückzukehren. 15) Drücken Sie as, um [OBEN], [UNTEN], [LINKS] oder [RECHTS] unter [SCHWARZRAND-BREITE] auszuwählen.

  • Seite 80: [Halbbild Laufzeit]

    Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Die Einstellung [AUTO TESTPATTERN] ändert sich in Verbindung mit der Einstellung im Menü [ANZEIGE OPTION] → [COLOR MATCHING] → [AUTO TESTPATTERN]. f Die Neigungsanpassung an der Grenze zwischen [NICHT ÜBERDECKT. SCHWARZWERT] und [SCHWARZRAND-WERT] ist eine Funktion zum Ausführen von Edge-Blending zusammen mit der Einstellung in [BILDSCHIRMANPASSUNG] (x Seite 73).

  • Seite 81: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]

    Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.

  • Seite 82: Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60).

  • Seite 83: Kapitel 4 Einstellungen - Menü [Anzeige Option]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.

  • Seite 84: [Bild-Einstellungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILD-EINSTELLUNGEN] Stellen Sie die Projektionsgröße ein. Nehmen Sie eine Korrektur auf die optimale Bildposition für die gegebene Projektionsfläche vor, wenn sich das Seitenverhältnis eines projizierten Bildes ändert. Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich.

  • Seite 85: Position Automatisch Anpassen

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Fahren Sie mit Schritt 7) fort, wenn [STANDARD] oder [BREIT] ausgewählt ist. f Fahren Sie mit Schritt 5) fort, wenn [ANWENDER] ausgewählt ist. Drücken Sie as zur Auswahl von [ANZEIGEPIXEL] und drücken Sie qw, um [ANZEIGEPIXEL] an die Horizontalauflösung der Signalquelle anzupassen.

  • Seite 86: Ändern Des Begrenzungswerts Eines Eingespeisten Synchronisationssignals

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element, wenn ein RGB-Signal oder YC -Signal am <COMPUTER 1 [RGB/YP IN>-Anschluss eingespeist wird. Wählen Sie dieses Element, wenn ein Luminanzsignal und ein Farbsignal am <COMPUTER 1 IN>- [Y/C] Anschluss eingespeist werden.

  • Seite 87: Einstellen Von [Computer2 Auswahl] Unter [Computer In/Out] (Computer2-Eingang/Computer1-Ausgang)

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen. f Wählen Sie [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn eine andere als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
  • Seite 88 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUTO] Der Signalpegel wird automatisch eingestellt. Wählen Sie dieses Element, wenn der Signalausgang vom HDMI-Anschluss des externen Geräts (z. [64-940] B. eines Blu-ray-Disc-Players) in den <HDMI 1 IN>-Anschluss oder <HDMI 2 IN>-Anschluss einge- speist wird. Wählen Sie dieses Element, wenn der Signalausgang vom DVI-D-Anschluss des externen Geräts (wie etwa einem Computer) unter Verwendung eines Konvertierungskabels usw.

  • Seite 89: [Digital Link In]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie asqw, um [AUFLÖSUNG] auszuwählen. f Wählen Sie [1024x768p], [1280x720p], [1280x768p], [1280x800p], [1280x1024p], [1366x768p], [1400x1050p], [1440x900p], [1600x900p], [1600x1200p], [1680x1050p], [1920x1080p], [1920x1080i] oder [1920x1200p]. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERTIKALE SCAN-FREQUENZ] wird angezeigt. Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen.
  • Seite 90 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DIGITAL LINK IN] wird angezeigt. Drücken Sie as, um [EDID-AUSWAHL] von [DIGITAL LINK IN] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Schaltet entsprechend dem 4K-Videosignal (maximal 4 096 x 2 160 Bildpunkte, maximale vertikale [4K/60p] Scanfrequenz 60 Hz und nur YP...

  • Seite 91: [Bildschirmeinblendungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] 11) Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie die <ENTER>-Taste. Hinweis f Einstellungen unter [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] werden im Bildschirm [DIGITAL LINK IN] angezeigt. f Abhängig vom verwendeten Computer oder Videogerät ist möglicherweise eine Einstellung der Auflösung und der vertikalen Abtastfrequenz notwendig.

  • Seite 92: Einstellen Von [Osd Speicher]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [OSD-FARBE] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Einstellung auf Gelb. Einstellung auf Blau. Einstellung auf Weiß. Einstellung auf Grün. Einstellung auf Pfirsichfarben.

  • Seite 93: [Closed Caption Einstellung]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [EIN] Die Warnmeldung wird angezeigt. [AUS] Die Warnmeldung wird ausgeblendet. Hinweis f Wenn [AUS] eingestellt ist, wird die Warnmeldung nicht in der Projektion angezeigt, selbst wenn eine Warnung wie etwa [TEMPERATUR- WARNUNG] bei Gebrauch des Projektors erkannt wird. Auch die folgende Countdown-Meldung wird nicht angezeigt: die Meldung bis zum Ausschalten des Geräts, wenn die Funktion „Kein Signal: Licht aus“...

  • Seite 94: [Hintergrund]

    Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Um das [LOGO BENUTZER]-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/).

  • Seite 95: [Verschluss Einstellungen]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Option Bedienung Einstellung Regelbereich Die Farbe an der Unterseite Drücken Sie w. wird blass oder die Farbe an der Oberseite wird dunkel. [VERTIKAL] Die Farbe an der Oberseite wird blass oder die Farbe an der Drücken Sie q.

  • Seite 96: Einstellen Von [Beim Startvorgang]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Wenn die <SHUTTER>-Taste auf der Fernbedienung beim Einblenden oder Ausblenden gedrückt wird, wird der Ausblendungsvorgang beendet. f Eine Einblendung/Ausblendung des Tons erfolgt nicht. Der Ton wird in Verbindung mit dem Betrieb der Verschlussfunktion ausgegeben oder pausiert.

  • Seite 97: Anpassen Der Wellenform

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUS] Zeigt die Eingangssignalanzeige nicht an. [EIN] Zeigt die Eingangssignalanzeige an. Drücken Sie die <MENU>-Taste zweimal, um die Angaben zu löschen. Drücken Sie as, um eine beliebige horizontale Linie auszuwählen. Drücken Sie die <ENTER>-Taste, um die ausgewählte Linie entweder zu Luminanz, Rot, Grün oder Blau umzuschalten.

  • Seite 98: [Abschalting Der Rgb Farben]

    Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Bestätigen Sie, dass die Einstellung [SIGNALPEGEL] des Eingangssignals korrekt ist, bevor Sie den Schwarzpegel anpassen. Überprüfen Sie die Einstellung [SIGNALPEGEL] über das Menü [ANZEIGE OPTION] → [HDMI IN]/[DIGITAL LINK IN] → [SIGNALPEGEL]. [ABSCHALTING DER RGB FARBEN] Jede rote, grüne und blaue Farbkomponente kann entfernt werden.

  • Seite 99: Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60).

  • Seite 100: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Siehe „Neigungswinkel-Sensor“ (x Seite 29) für Einzelheiten zum Bereich der Stellungen an, die der eingebaute Neigungswinkelsensor erkennen kann. [ECO MANAGEMENT] Stellen Sie die Umweltmanagementfunktion ein, um den Stromverbrauch abhängig von den Nutzungsbedingungen zu verringern. Einstellung [ENERGIESPARMODUS] Aktivieren/deaktivieren Sie die Funktionen [RAUMLICHTERKENNUNG] und [K-SIGNAL-LICHT AUS].

  • Seite 101: Einstellung [Bereitschafts Modus]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [ECO MANAGEMENT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ECO MANAGEMENT] wird angezeigt. Drücken Sie as, um [AUTO-ABSCHALTUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. [INAKTIV] Die Autoabschaltung wird deaktiviert.

  • Seite 102: [Betriebseinstellung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f [SCHNELLSTARTMODUS] kann nicht eingestellt werden, wenn [BEREITSCHAFTS MODUS] auf [ECO] eingestellt ist. f Wenn [SCHNELLSTARTMODUS] auf [EIN] eingestellt ist, erhöht sich der Stromverbrauch im Standbys, solange die Funktion [SCHNELLSTARTMODUS] aktiv ist. f Wenn [SCHNELLSTARTMODUS] auf [EIN] eingestellt ist, wird die Funktion [SCHNELLSTARTMODUS] deaktiviert, wenn die unter [GÜLTIGER ZEITRAUM] eingestellte Zeit nach dem Eintreten des Projektors in den Standbymodus abgelaufen ist.

  • Seite 103: Einstellen Von [Lichtleistung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Die Einstellung [BETRIEBSMODUS] kehrt nicht zur Standardeinstellung zurück, auch wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [INITIALISIEREN] → [ALLE BENUTZERDATEN] ausgeführt wird. f Wenn die Laufzeit 20 000 Stunden übersteigt, müssen möglicherweise Bauteile innerhalb des Projektors ausgetauscht werden. Wenden Sie sich für Einzelheiten an Ihren Händler.

  • Seite 104: Wechselbeziehung Von Luminanz Und Laufzeit

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f [LICHTLEISTUNG] kann für jedes Einstellungselement von [BETRIEBSMODUS] einzeln angepasst werden. f Wenn Sie mehrere Projektionsflächen mit mehreren Projektoren konfigurieren, können Sie Einheitlichkeit der Helligkeit zwischen mehreren Projektionsflächen erzielen, indem Sie [LICHTLEISTUNG] anpassen. Wechselbeziehung von Luminanz und Laufzeit Sie können den Projektor mit beliebiger Helligkeit und Nutzungsdauer benutzen, indem Sie die Einstellungen von [MAX.LAMP.-LEISTUNG], [LICHTLEISTUNG] und [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP]...
  • Seite 105 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [AUS] Die Helligkeit des Bildes wird nicht durch den Helligkeits-Sensor korrigiert. Die Helligkeit des Bildes wird durch den Helligkeits-Sensor korrigiert. [AUTO] Wenn sich die Helligkeit der Lichtquelle oder der Weißabgleich ändert, wird die Helligkeit des Bildes automatisch korrigiert.

  • Seite 106: [Lichtleistung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Wenn [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUTO] oder [PC] eingestellt ist, lassen Sie die Verschlussfunktion mindestens zwei Minuten lang deaktiviert (Verschluss: offen), da die Helligkeitssensor-Kalibrierung durchgeführt wird, nachdem die Einstellung von [HELLIGKEITSREGLER SETUP] abgeschlossen wurde. f Wenn die Verschlussfunktion innerhalb von etwa 10 Minuten nach dem Einschalten der Lichtquelle aktiviert wird (Verschluss: geschlossen), während [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUTO] oder [PC] eingestellt ist, können Helligkeit und Farbe nicht gemessen werden.
  • Seite 107 Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellen von [HELLIGKEITSREGLER SETUP] Stellen Sie den Betrieb der Helligkeitsregelungsfunktion ein. Drücken Sie as, um [HELLIGKEITSREGLER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [HELLIGKEITSREGLER] wird angezeigt. Drücken Sie as, um [HELLIGKEITSREGLER SETUP] auszuwählen. Drücken Sie die <ENTER>-Taste.

  • Seite 108: Anzeigen Von [Helligkeitseinstellungen Anzeigen]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 15) Drücken Sie as, um [EINSTELLUNGEN ANWENDEN] auszuwählen. 16) Drücken Sie die <ENTER>-Taste. f Wenn die <ENTER>-Taste bei Einstellung von [KONSTANT-MODUS] auf eine andere Option als [AUS] gedrückt wird, werden die Helligkeit und der Weißabgleich der Lichtquelle zum Zeitpunkt des Drückens der Taste als Standardhelligkeit und Standardweißabgleich aufgezeichnet.

  • Seite 109: Wenn [Konstant-Modus] Auf [Pc] Eingestellt Ist

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Der Bildschirm zeigt den Status der Helligkeitsregelung für einen Projektor an. HELLIGKEITSEINSTELLUNGEN ANZEIGEN VERBINDEN PROJECTOR ZURÜCK MENU Wenn [KONSTANT-MODUS] auf [AUTO] eingestellt ist und [VERBINDEN] auf [GRUPPE A] bis [GRUPPE D] Der Bildschirm zeigt den Status der Helligkeitsregelung der synchronisierten Projektoren (bis zu acht Geräte) an, einschließlich des über das Bildschirmmenü...

  • Seite 110: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Fehlermeldung Maßnahmen f Legen Sie das Passwort des Administratorkontos fest. f Stellen Sie für den fehlerhaften Projektor [NETZWERKSTEUERUNG] → [NETZWERKSTEUE- [BITTE NETZWERKSTEUERUNG RUNG] auf [EIN] ein. PRÜFEN] f Stellen Sie [NETZWERKSTEUERUNG] → [NETZWERK PORT] aller Projektoren, die verbunden werden sollen, auf denselben Wert ein.

  • Seite 111: [Planung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Die Helligkeit wird automatisch korrigiert, sobald die Lichtquelle durch Einschalten des Projektors usw. eingeschaltet wird. f Wenn sich die Helligkeitsschwankung aufgrund einer zeitbedingten Verschlechterung der Lichtquelle verstärkt oder wenn Sie die Lichtquelle ersetzen, passen Sie die Helligkeitsregelung erneut an.
  • Seite 112 [DIGITAL LINK] Schaltet den Eingang auf DIGITAL LINK um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. [NORMAL] Gibt der Luminanz Vorrang. Steuert die Leistung zum Erhöhen der Lebensdauer der Lichtquelle;...

  • Seite 113: [Start Modus]

    Stellt den Eingang auf HDMI2 ein. [DIGITAL LINK] Stellt den Eingang auf DIGITAL LINK ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um. *1 Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am Projektor angeschlossen ist, wird sein Eingangsname automatisch an [EINGANG1] bis [EINGANG10] übernommen.

  • Seite 114: [Funktionstasten Menü]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [9600] [19200] Wählen Sie die geeignete Geschwindigkeit aus. [38400] Drücken Sie as, um [PARITÄT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck.

  • Seite 115: [Audio Einstellung]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f [SICHERE DATEN] wird während der Objektivkalibrierung im Menü angezeigt. Der Vorgang kann während der Kalibrierung nicht beendet werden. f Wenn die Objektivkalibrierung ordnungsgemäß abgeschlossen werden konnte, wird [NORMAL BEENDET] angezeigt, wenn sie nicht ordnungsgemäß...

  • Seite 116: Einstellen Der Tonausgabe Bei Verwendung Der Verschlussfunktion

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellen der Tonausgabe bei Verwendung der Verschlussfunktion Drücken Sie as, um [AUDIO EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [AUDIO EINSTELLUNG] wird angezeigt. Drücken Sie as, um [IM VERSCHLUSS] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck.

  • Seite 117: [Dc Out]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [DC OUT] Stellt die Stromversorgungsfunktion auf den Anschluss <DC OUT> ein. Drücken Sie as, um [DC OUT] auszuwählen. Drücken Sie qw, um eine Option auszuwählen. Aktiviert die Stromversorgungsfunktion. Ein externes Gerät, das an den <DC OUT>-Anschluss [EIN] angeschlossen ist, wird mit Strom versorgt.

  • Seite 118: [Datum Und Uhrzeit]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [EINGABE] Zeigt den Eingang an, der für die Projektion verwendet wird. [NAME DES SIGNALS] Zeigt den Namen des Eingangssignals an. [SIGNAL FREQUENZ] Zeigt die Frequenz des Eingangssignals an. [SYNC-STATUS] Zeigt die Synchronisationspolarität des Eingangssignals an. Zeigt die vertikale Synchronisationssignal-Pulsweite des Eingangs- [VERT.

  • Seite 119: Automatisches Einstellen Von Datum Und Uhrzeit

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Automatisches Einstellen von Datum und Uhrzeit Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATUM UND UHRZEIT] wird angezeigt. Drücken Sie as, um [UHR EINSTELLEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [UHR EINSTELLEN] wird angezeigt.

  • Seite 120: [Hdmi Cec]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [HDMI CEC] Stellt die HDMI CEC-Funktion (Consumer Electronics Control) ein. CEC ist eine Funktion, die Gerätesteuersignale mit externen Geräten austauscht, die über ein HDMI-Kabel angeschlossen sind. Mit der Fernbedienung des Projektors kann das CEC-kompatible externe Gerät (im Folgenden als „CEC-kompatibles Gerät“...

  • Seite 121: Link-Steuerung Einstellen

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [MENÜ-CODE] auszuwählen. Drücken Sie qw, um die Option zu wechseln. f Die Einstellung ändert sich mit jedem Tastendruck. f Wählen Sie den Menü-Code von [1] bis [6]. Link-Steuerung einstellen Für Einstellungen der Link-Steuerung zwischen dem Projektor und CEC-kompatiblen Geräten. [PROJEKTOR ->...

  • Seite 122: [Initialisieren]

    Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Hinweis f Falls das CEC-kompatible Gerät CEC 1.4 nicht unterstützt, wird möglicherweise auch die im Handbuch beschriebene Link- Steuerung nicht unterstützt. [INITIALISIEREN] Setzen Sie verschiedene Einstellwerte auf ihre werkseitigen Standardeinstellungen zurück. Drücken Sie as, um [INITIALISIEREN] auszuwählen. Drücken Sie die <ENTER>-Taste.

  • Seite 123: Kapitel 4 Einstellungen - Menü [Testbilder]

    Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.

  • Seite 124: Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). r Details der registrierten Signale Speichernummer: A1 (1-2)

  • Seite 125: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.

  • Seite 126: Voreinstellung

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [BREIT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: XXXXXX XXXX A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [BREIT] ein.

  • Seite 127: Löschen Des Unterspeichers

    Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie bei normaler Anzeige (wenn kein Menü angezeigt wird) as. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.

  • Seite 128: Menü [Sicherheit]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.

  • Seite 129: Kapitel 4 Einstellungen - Menü [Sicherheit]

    Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Um das [LOGO BENUTZER]-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). [TEXTWECHSEL] Bearbeiten Sie den anzuzeigenden Text, wenn [TEXT] unter [ANZEIGETEXT] ausgewählt ist.

  • Seite 130: [Bedienelement-Passwort Ändern]

    Kapitel 4 Einstellungen — Menü [SICHERHEIT] Aktivieren/Deaktivieren einer Taste Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENFELD] oder [FERNBEDIENUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen.
  • Seite 131 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben. Drücken Sie asqw zur Auswahl von [OK], und drücken Sie die <ENTER>-Taste. f Wählen Sie zum Abbrechen [CANCEL]. Achtung f Das Passwort lautet gemäß...

  • Seite 132: Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 60). [ETHERNET-MODEL] Legen Sie den Pfad für die Übertragung des Ethernet-Signals fest.

  • Seite 133: Kapitel 4 Einstellungen - Menü [Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Kommunikation möglich Videoübertra- Videoübertra- Einstellung gung (100 m gung (150 m Ethernet RS-232C (328'1")) (492'2")) Für DIGITAL LINK ― [AUTO] Für große Reichweite ― Für Ethernet ― ― ― [DIGITAL LINK] ― [GROSSE REICHWEITE] ― [ETHERNET] ―...

  • Seite 134: [Kabel-Netzwerk]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [DIGITAL LINK] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DIGITAL LINK] wird angezeigt. Drücken Sie as, um [EXTRON XTP] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie diese Option, wenn der optionale DIGITAL LINK-Ausgang des unterstützten Geräts [AUS] (Modell-Nr.: ET YFB100G, ET YFB200G) an den Anschluss <DIGITAL LINK/LAN>...

  • Seite 135: [Netzwerk-Status]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Nach der Eingabe des Projektornamens drücken Sie asqw, um [OK] auszuwählen, und dann die Taste <ENTER>. f Wählen Sie zum Abbrechen [CANCEL]. Hinweis f Die Standardeinstellung des Projektornamens ist „NAMExxxx“. xxxx ist die vierstellige Nummer, die jedem Produkt zugewiesen ist. [NETZWERK-STATUS] Zeigen Sie den Status des Projektor-Netzwerks an.
  • Seite 136 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [NAME] auszuwählen, und drücken Sie dann die Taste <ENTER>. f Der Bildschirm für [NAME] wird angezeigt. f Die werksseitige Einstellung des Benutzername ist „dispadmin“. Drücken Sie asqw, um ein Zeichen auszuwählen, und drücken Sie dann die Taste <ENTER>. f Bis zu 16 Zeichen können eingegeben werden.

  • Seite 137: [Netzwerksicherheit]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie asqw, um ein Zeichen auszuwählen, und drücken Sie dann die Taste <ENTER>. f Geben Sie das aktuelle Passwort ein. Drücken Sie nach der Eingabe des Passworts zum Auswählen von [OK] auf asqw, und drücken Sie die Taste <ENTER>.

  • Seite 138: [Netzwerksteuerung]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [NETZWERKSICHERHEIT] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm [NETZWERKSICHERHEIT] wird angezeigt. Drücken Sie qw, um die Einstellung [BEFEHLSSCHUTZ] zu ändern. Verbindung mit dem Projektor im geschützten Modus. [AKTIV] Der Benutzername und das Passwort des Administratorkontos sind für die Verbindungsauthentifizierung erforderlich.

  • Seite 139: [Pjlink]

    Kapitel 4 Einstellungen — Menü [NETZWERK] [PJLink] Richten Sie die PJLink-Funktion ein, um den Projektor über das PJLink-Protokoll zu steuern und zu überwachen. Für die Verwendung der PJLink-Funktion muss das Passwort für das Administratorkonto (x Seite 135) festgelegt werden. Hinweis f Wenn das Passwort des Administratorkontos nicht festgelegt wurde, d.h. wenn es leer gelassen wird, kann die Netzwerkfunktion dieses Projektors nicht verwendet werden.

  • Seite 140: [Art-Net]

    Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [PJLink] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm [PJLink] wird angezeigt. Drücken Sie as, um [PJLink STEUERUNG] auszuwählen. Drücken Sie qw, um die Option zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Aktiviert die Steuerfunktion des PJLink-Protokolls.
  • Seite 141 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [Art-Net-EINSTELLUNG] wird angezeigt. Drücken Sie as, um ein Element auszuwählen, und drücken Sie qw, um die Einstellung umzuschalten. [NET] Geben Sie das zu verwendende [NET] für die Verarbeitung von Art-Net durch den Projektor ein. [SUB NET] Geben Sie das zu verwendende [SUB NET] für die Verarbeitung von Art-Net durch den Projektor ein.
  • Seite 142 Kapitel 4 Einstellungen — Menü [NETZWERK] [TINT] Passt die Tönung an. [RASTER-MUSTER] Zeigt das Rastermuster an. [AUDIOLAUTSTÄRKE] Passt die Lautstärke an. [AKTIV / INAKTIV] Aktiviert die Steuerung des Projektors mit der Art-Net-Funktion. [NONE] Keine Definition f Die Einstellung ist auch möglich, indem as gedrückt wird, um den Kanal auszuwählen, die <ENTER>- Taste gedrückt wird, um die Elementliste anzuzeigen, asqw gedrückt wird, um das Element auszuwählen, und die <ENTER>-Taste gedrückt wird.

  • Seite 143: Kapitel 5 Bedienung

    Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. DEUTSCH - 143...

  • Seite 144: Netzwerkverbindung

    Die Plug-In-Software „Frühwarnsoftware“, die den Status der Anzeigegeräte und ihrer Peripheriegeräte innerhalb eines Intranets überwacht, Abweichungen der Geräte meldet und Zeichen möglicher Abweichungen erkennt, kann ebenfalls verwendet werden. Einzelheiten finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/). f PJLink Bedienung oder Statusabfrage des Projektors können von einem Computer unter Verwendung des PJLink- Protokolls durchgeführt werden.

  • Seite 145: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter

    Kapitel 5 Bedienung — Netzwerkverbindung Beispiel einer normalen Netzwerkverbindung Computer Projektor Netzwerkkabel (ungekreuzt) Netzwerkkabel (ungekreuzt) Switching-Hub Achtung f Wenn ein Netzwerkkabel direkt an den Projektor angeschlossen wird, darf die Netzwerkverbindung nicht im Freien hergestellt werden. Hinweis f Ein Netzwerkkabel ist erforderlich, um die Netzwerkfunktion nutzen zu können. f Schließen Sie ein Netzwerkkabel an, um das Ethernet-Signal am <LAN>-Anschluss oder <DIGITAL LINK/LAN>-Anschluss des Projektors zu senden/empfangen.

  • Seite 146: Einstellen Des Projektors

    Panasonic-Website (https://panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.

  • Seite 147: Websteuerungsfunktion

    Kapitel 5 Bedienung — Websteuerungsfunktion Websteuerungsfunktion Folgende Bedienung ist von einem Computer unter Verwendung der Websteuerungsfunktion möglich. f Einstellung und Anpassung des Projektors f Anzeige des Projektorstatus f Übertragung einer E-Mail-Nachricht im Falle eines Projektorproblems Der Projektor unterstützt „Crestron Connected“, und die folgende Anwendungssoftware von Crestron Electronics, Inc.

  • Seite 148: Kapitel 5 Bedienung - Websteuerungsfunktion

    Kapitel 5 Bedienung — Websteuerungsfunktion f Ein Passwort sollte aus mindestens acht Einzelbyte-Zeichen besteht. f Ein Passwort sollte mindestens drei der folgenden vier Zeichentypen enthalten. g Großbuchstaben g Kleinbuchstaben g Ziffern g Symbole (~!@#$%^&*()_+\|}{][<>.,/?`) Geben Sie das in Schritt 4) eingegebene Passwort erneut in [Password(Retype)] ein. Klicken Sie auf [Change].

  • Seite 149: Beschreibungen Von Optionen

    ― [Crestron Connected(TM)] [Info] ― [Help] ― Beschreibungen von Optionen PT-FRZ55 Seitenregisterkarte [Detailed set up] Das Anklicken dieser Option bewirkt einen Seitenwechsel. Die [Detailed set up]-Seite wird durch Anklicken dieser Option angezeigt. [Status] Der Status des Projektors wird durch Anklicken dieser Option [Set up password] angezeigt.
  • Seite 150 Kapitel 5 Bedienung — Websteuerungsfunktion PT-FRZ55 [PROJECTOR TYPE] [LIGHT OUTPUT] Zeigt den Typ des Projektors an. Zeigt den Einstellstatus von [LICHTLEISTUNG] an. [MAIN VERSION] 10 [INPUT] Zeigt die Firmwareversion des Projektors an. Zeigt den Status des ausgewählten Eingangs an. [POWER] 11 [INTAKE AIR TEMPERATURE] Zeigt den Betriebszustand an.
  • Seite 151 Kapitel 5 Bedienung — Websteuerungsfunktion [Access error log]-Seite Klicken Sie auf [Status] → [Access error log]. Das Fehlerprotokoll des Webservers wird angezeigt, etwa der Zugriff auf Seiten, die nicht existieren, oder der Zugriff mit nicht autorisierten Benutzernamen oder Passwörtern. Seite [Mail error log] Klicken Sie auf [Status] →...
  • Seite 152 Kapitel 5 Bedienung — Websteuerungsfunktion [Basic control]-Seite Klicken Sie auf [Projector control] → [Basic control]. [POWER] [SYSTEM] Schaltet das Gerät aus/ein. Wechselt die Systemmethode. [SHUTTER] Bildschirmanzeige des Projektors Schaltet um, ob die Blendenfunktion genutzt wird (aktiviert Zeigt die gleichen Elemente wie in der Bildschirmanzeige (Verschluss: geschlossen)/deaktiviert (Verschluss: offen)).
  • Seite 153 Kapitel 5 Bedienung — Websteuerungsfunktion [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Klicken Sie auf die Schaltfläche [Next], um die aktuellen Einstellungen anzuzeigen. f Klicken Sie auf die Schaltfläche [Change], um den Einstellungsänderungs-Bildschirm anzuzeigen. Crestron tools Network security [PROJECTOR NAME]...
  • Seite 154 Kapitel 5 Bedienung — Websteuerungsfunktion [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. Crestron tools Network security [Time Zone] [Date] Wählen Sie die Zeitzone aus. Geben Sie das zu ändernde Datum ein. [Set time zone] [Time] Aktualisiert die Einstellung der Zeitzone. Geben Sie die zu ändernde Uhrzeit ein.
  • Seite 155 Kapitel 5 Bedienung — Websteuerungsfunktion [Network security]-Seite Nehmen Sie Einstellungen vor, um den Projektor vor externen Angriffen über das LAN und unbefugter Nutzung zu schützen. Klicken Sie auf [Detailed set up] → [Network security]. [COMMAND PROTECT] [Submit] Nehmen Sie Einstellungen für die Verbindungsauthentifizierung Aktualisiert die Einstellung.
  • Seite 156 Kapitel 5 Bedienung — Websteuerungsfunktion [E-mail set up]-Seite Die E-Mail kann regelmäßig an voreingestellte E-Mail-Adressen (bis zu zwei Adressen) gesendet werden oder wenn ein Fehler oder Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. Network security Crestron tools [ENABLE] [MINIMUM TIME]...
  • Seite 157 Kapitel 5 Bedienung — Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. Network security Crestron tools [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.

  • Seite 158: Inhalt Der Gesendeten E-Mail

    Kapitel 5 Bedienung — Websteuerungsfunktion Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : PT-FRZ55 Serial No : SW1234567 -----...
  • Seite 159 Kapitel 5 Bedienung — Websteuerungsfunktion Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : PT-FRZ55 Serial No : SW1234567 ----- Error information ----- Intake air temp.
  • Seite 160 Kapitel 5 Bedienung — Websteuerungsfunktion [Set up password]-Seite (Für Administratorkonto) Klicken Sie auf [Set up password]. [Administrator] [Next] Wird verwendet, um die Einstellung des Administratorkontos zu Wird verwendet, um die Einstellung des Passwortes zu ändern. ändern. [User] Wird verwendet, um die Einstellung eines Standardbenutzerkontos zu ändern.
  • Seite 161 Kapitel 5 Bedienung — Websteuerungsfunktion [User] Der Benutzername und das Passwort des Standardbenutzerkontos können festgelegt werden. [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein.
  • Seite 162 Kapitel 5 Bedienung — Websteuerungsfunktion [Set up password] (Für Standardbenutzerkonto) Das Passwort des Standardbenutzerkontos kann geändert werden. [Old Password] [Retype] Geben Sie das aktuelle Passwort ein. Geben Sie das gewünschte neue Passwort erneut ein. [New Password] [OK] Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Bestätigt die Änderung des Passworts.
  • Seite 163 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Tools] Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind. Zeigt die aktuelle Einstellung an.
  • Seite 164 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Help] Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. 164 - DEUTSCH...

  • Seite 165: Hdmi-Cec-Funktion Verwenden

    Kapitel 5 Bedienung — HDMI-CEC-Funktion verwenden HDMI-CEC-Funktion verwenden Mit der HDMI-CEC-Funktion wird die grundlegende Bedienung eines CEC-kompatiblen Geräts mit der Fernbedienung des Projektors oder die Link-Steuerung zwischen dem Projektor und dem CEC-kompatiblen Gerät ausgeführt. Ein CEC-Gerät anschließen Schließt ein CEC-kompatibles Gerät an den Anschluss <HDMI 1 IN> oder <HDMI 2 IN> an. CEC-kompatibles Gerät, CEC-kompatibles Gerät, Blu-ray-Disc-Player (Beispiel)

  • Seite 166: Details Über Die Link-Steuerung

    Kapitel 5 Bedienung — HDMI-CEC-Funktion verwenden Menüsteuerung eines HDMI-CEC-kompatiblen Geräts Wenn das Einstellungsmenü des CEC-kompatiblen Geräts angezeigt wird, können Sie auf der Fernbedienung die Tasten ▲▼◀▶ und <ENTER> verwenden, um das Menü zu bedienen. Details über die Link-Steuerung Wenn Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [HDMI CEC] → [PROJEKTOR -> GERÄT]/[GERÄT -> PROJEKTOR] auf eine andere Einstellung als [INAKTIV] einstellen, können die folgenden Verbindungsvorgänge ausgeführt werden.

  • Seite 167: Aktualisieren Der Firmware

    Verfügbarkeit der Firmware zu bestätigen, die aktualisiert werden kann, oder um die Firmware herunterzuladen. *1 PASS: Panasonic Professional Display and Projector Technical Support Website Einzelheiten finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/pass/). r Aktualisierbare Firmware Hauptversion r So prüfen Sie die Firmwareversion...

  • Seite 168: Kapitel 5 Bedienung - Aktualisieren Der Firmware

    Laden Sie das Tool für die Firmware-Aktualisierung für diesen Projektor (komprimierte Datei im zip-Format) von der Panasonic-Website (https://panasonic.net/cns/projector/pass/) herunter. f Dateiname (Beispiel): FirmUpdateTool_FRZ50_101.zip (Aktualisierungstool für den PT-FRZ55 mit der Hauptversion 1.01) Bestätigen der Einstellung des Projektors Bestätigen Sie im Vorfeld die Einstellung des zu aktualisierenden Projektors.

  • Seite 169: Bestätigen Der Computereinstellung

    Kapitel 5 Bedienung — Aktualisieren der Firmware Bestätigen der Computereinstellung Bestätigen Sie die Netzwerkeinstellung des Computers, der für die Aktualisierung verwendet werden soll, und sorgen Sie dafür, dass eine Verbindung mit dem zu aktualisierenden Projektor über das Netzwerk möglich ist. Aktualisieren der Firmware Extrahieren Sie die komprimierte Datei, die Sie von der Website heruntergeladen haben.
  • Seite 170 Kapitel 5 Bedienung — Aktualisieren der Firmware Wählen Sie [I accept]. Klicken Sie auf [Next]. f Der Bildschirm mit den Verbindungseinstellungen wird angezeigt. PT-FRZ60 / FRZ50 / FRZ55 1.01 Geben Sie die Einstellungsdetails des Projektors ein. f Geben Sie die Details ein, die bei dem zu aktualisierenden Projektor festgelegt sind. Option Einzelheiten [IP Address]...
  • Seite 171 Kapitel 5 Bedienung — Aktualisieren der Firmware 10) Klicken Sie auf [Start]. f Die Aktualisierung wird gestartet. f Die Lichtquellenanzeige <TEMP> und die Lichtquellenanzeige <LIGHT> des Projektors blinken während der Aktualisierung abwechselnd rot. f Die verstrichene Zeit und der ungefähre Fortschritt können über den Anzeigebildschirm des Aktualisierungsstatus geprüft werden.

  • Seite 172: Kapitel 6 Wartung

    Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfverfahren im Falle von Problemen und Wartungsverfahren für das Gerät. 172 - DEUTSCH...

  • Seite 173: Lichtquellen-/Temperaturanzeige

    Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Lichtquellen-/Temperaturanzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, werden Sie von der Lichtquellenanzeigen <LIGHT> oder der Temperaturanzeige <TEMP> durch ein Leuchten oder Blinken benachrichtigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...

  • Seite 174: Wartung

    Kapitel 6 Wartung — Wartung Wartung Vor der Wartung des Projektors f Schalten Sie den Projektor vor Wartungsarbeiten aus. (x Seiten 37, 48) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 48) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab.

  • Seite 175: Kapitel 6 Wartung - Fehlerbehebung

    Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der <MAIN POWER>-Schalter auf <OFF> eingestellt? f Führt die Steckdose Strom? ―...
  • Seite 176 Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Dies kann möglicherweise durch den Austausch des HDMI/DVI-D- ― Konvertierungskabels behoben werden. Die Bildausgabe von DVI-D f Möglicherweise hilft es, den Grafikbeschleunigertreiber des Computers auf die ― des Computers erscheint neueste Version zu aktualisieren.

  • Seite 177: [Selbsttest]-Anzeigen

    Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen [SELBSTTEST]-Anzeigen [SELBSTTEST] kann im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] → [SELBSTTEST] überprüft werden. Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu. Überprüfen Sie „Aktionsnummer“ und befolgen Sie die Maßnahme unter „Maßnahme für Fehler und Warnung“...

  • Seite 178: Kapitel 6 Wartung - [Selbsttest]-Anzeigen

    Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen Hinweis f Die Selbstdiagnoseanzeige und die Einzelheiten der Störung können unterschiedlich sein. f Für Fehler und Warnungen, die nicht in der Tabelle beschrieben werden, wenden Sie sich bitte an Ihren Händler. r Maßnahme für Fehler und Warnung Aktionsnum- Maßnahme Die Betriebstemperatur ist zu hoch.

  • Seite 179: Kapitel 7 Anhang

    Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. DEUTSCH - 179...

  • Seite 180: Technische Informationen

    Kapitel 7 Anhang — Technische Informationen Technische Informationen Verwenden der PJLink-Funktion Die Netzwerkfunktion dieses Projektors unterstützt PJLink Klasse 1 und Klasse 2 und die Einstellung des Projektors oder das Abfragen des Projektorstatus kann mit dem PJLink-Protokoll über den Computer durchgeführt werden. Hinweis f Für die Verwendung der PJLink-Funktion muss das Passwort für das Administratorkonto (x Seite 135) festgelegt werden.

  • Seite 181: Kapitel 7 Anhang - Technische Informationen

    [PROJEKTORNAME] eingestellt ist. Abfrage des Herstellerna- INF1? Panasonic Gibt den Herstellernamen aus. mens Abfrage des Modellna- INF2? PT-FRZ55 Gibt den Modellnamen aus. mens Andere Informationsab- INF0? xxxxx Gibt die Hauptversion der Firmware an. fragen Abfrage von Klasseninfor- CLSS? Gibt die PJLink-Klasse aus.
  • Seite 182 Kapitel 7 Anhang — Technische Informationen Kanaleinstellungen können unter Verwendung des Menüs [NETZWERK] → [Art-Net] → [EINSTELLUNG Art-Net- KANAL] (x Seite 141) umgeschaltet werden. Die Einzelheiten der dem jeweiligen Kanal zugewiesenen Steuerung gehen aus der folgenden Tabelle hervor. f Die Kanalzuweisung für [ANWENDER] ist Werkseinstellung. Die Zuweisung kann geändert werden. Steuerungseinzelheiten Kanal [ANWENDER]...

  • Seite 183: Stromversorgung

    Kapitel 7 Anhang — Technische Informationen r OBJEKTIV-POSITION Leistung Parameter Ausgangswert Keine Wirkung 0-31 Bringen Sie das Objektiv in die Ausgangsposition 32-63 Keine Wirkung 64-255 r OBJEKTIV HOR. SHIFT, OBJEKTIV VERT. SHIFT, OBJEKTIV-FOKUS Leistung Parameter Ausgangswert (-) Hohe Geschwindigkeit 0-31 Objektiveinstellung (-) Niedrige Geschwindigkeit 32-63 (-) Feineinstellung...
  • Seite 184 Kapitel 7 Anhang — Technische Informationen r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Bedienung zusammen mit VERSCHLUSS Leistung Parameter Ausgangswert 0-15 0.5s 16-31 1.0s 32-47 1.5s 48-63 2.0s 64-79 2.5s 80-95 3.0s 96-111 3.5s 112-127 4.0s 128-143...

  • Seite 185: Steuerungsbefehle Via Lan

    „Deaktivierung“ und dann zurück auf „Aktivierung“ ein. f Um das LOGO BENUTZER-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). Steuerungsbefehle via LAN Der Projektor kann über den <DIGITAL LINK/LAN>- oder den <LAN>-Anschluss gesteuert werden, indem das Steuerungsbefehlformat über den <SERIAL IN>-Anschluss verwendet wird.

  • Seite 186: Befehl-Übertragungsverfahren

    Kapitel 7 Anhang — Technische Informationen Bei Verbindung im geschützten Modus Verbinden Dies ist die Verbindungsmethode, wenn das Menü [NETZWERK] → [NETZWERKSICHERHEIT] → [BEFEHLSSCHUTZ] auf [AKTIV] eingestellt ist. Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an.

  • Seite 187: Fehlerrückmeldung

    Kapitel 7 Anhang — Technische Informationen r Fehlerrückmeldung Abschlusszei- Zeichenfolge Einzelheiten chen “ERR1” Unbestimmter Steuerungsbefehl “ERR2” Außerhalb des Parameterbereichs “ERR3” Besetzt-Status oder keine Annahmeperiode (CR) Nachricht 0x0d “ERR4” Auszeit oder keine Annahmeperiode “ERR5” Falsche Datenlänge “ERRA” Passwort stimmt nicht überein Datenlänge 4 bytes ―...

  • Seite 188: Kommunikationsfluss Zwischen Server Und Client

    Kapitel 7 Anhang — Technische Informationen r Empfangene Daten Abschlusszei- Kopfzeile Datenabschnitt chen Beispielbe- ‘0’ ‘0’ Steuerungsbefehl (CR) fehl 0x30 0x30 (ASCII-Zeichenfolge) 0x0d Datenlänge 1 Byte 1 Byte Unbestimmte Länge 1 Byte f Beispiel: Der Projektor ist im Standby-Modus „00000“ (CR) r Fehlerrückmeldung Abschlusszei- Zeichenfolge...

  • Seite 189: Anschluss

    Kapitel 7 Anhang — Technische Informationen <SERIAL IN>-Anschluss Der <SERIAL IN>-Anschluss des Projektors entspricht RS-232C, so dass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Wenn Sie die Verbindung direkt herstellen Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Bei Verbindung unter Verwendung eines DIGITAL LINK-kompatiblen Geräts Projektoranschlüsse...

  • Seite 190: Grundformat (Enthält Unterbefehle)

    Kapitel 7 Anhang — Technische Informationen Grundformat Die Übertragung vom Computer beginnt mit STX, anschließend werden die ID, der Befehl, der Parameter und ETX in dieser Reihenfolge gesendet. Fügen Sie die Parameter entsprechend den Details der Steuerung hinzu. ID-Bezeichnung ZZ, 01 bis 64 (2 Bytes) Ende (1 Byte) Parameter (unbestimmte Länge)

  • Seite 191: Steuerungsbefehl

    Kapitel 7 Anhang — Technische Informationen Kabelspezifikation Bei Anschluss an einen Computer NC NC Projektor Computer NC NC (<SERIAL IN>-Anschluss) (DTE-Spezifikationen) NC NC NC NC Steuerungsbefehl Die folgende Tabelle listet die Befehle auf, die für die Steuerung des Projektors mit dem Computer verwendet werden können.

  • Seite 192: Anschluss/ -Anschluss Stiftzuweisungen Und Signalnamen

    Kapitel 7 Anhang — Technische Informationen <COMPUTER 1 IN>-Anschluss/<COMPUTER 2 IN/1 OUT>-Anschluss Stiftzuweisungen und Signalnamen Außenansicht Stiftnr. Signalname Stiftnr. Signalname +5 V G/Y/Y (10) (11) (15) (11) (12) ― DDC-Daten (10) (13) HD/SYNC (14) (15) DDC-Taktgeber 192 - DEUTSCH...

  • Seite 193: Verzeichnis Kompatibler Signale

    Kapitel 7 Anhang — Technische Informationen Verzeichnis kompatibler Signale In der folgenden Tabelle sind die Videosignale angegeben, die mit dem Projektor kompatibel sind. f Folgende Symbole zeigen Formate an. g V: VIDEO, Y/C g R: RGB (analog) g Y: YC (analog) g H: HDMI g DL: DIGITAL LINK f Der Eingang entsprechend den einzelnen Elementen in der Plug-and-Play-Spalte ist wie folgt.
  • Seite 194 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Plug and Play Pixeltakt- Signalname Auflösung frequenz Format HDMI DIGITAL LINK Horizontal Vertikal (SIGNALFORMAT) (Pixel) COMPUTER (MHz) (kHz) (Hz) 4K/60P 4K/30P 2K 4K/60P 4K/30P 4 096 x 2 160 112,5 50,0 297,0 H/DL ― ―...
  • Seite 195 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Plug and Play Pixeltakt- Signalname Auflösung frequenz Format HDMI DIGITAL LINK Horizontal Vertikal (SIGNALFORMAT) (Pixel) COMPUTER (MHz) (kHz) (Hz) 4K/60P 4K/30P 2K 4K/60P 4K/30P 1400 x 1050/75 1 400 x 1 050 82,2 75,0 155,9 R/H/DL ―...

  • Seite 196: Kapitel 7 Anhang - Technische Daten

    Kapitel 7 Anhang — Technische Daten Technische Daten Die Spezifikationen des Projektors sind wie folgt. Stromversorgung 100 V - 240 V (100 V - 240 V Wechselstrom), 50 Hz/60 Hz Stromverbrauch 465 W (5,0 A - 2,0 A) Wenn [BEREITSCHAFTS MODUS] auf [ECO] eingestellt ist: ca. 0,5 W Wenn [BEREITSCHAFTS MODUS] auf [NORMAL], [IM STANDBY MODUS] von [AUDIO EINSTELLUNG] auf [AUS], [SCHNELLSTARTMODUS] auf [AUS] gesetzt sind, bietet der Anschluss <DC OUT>...
  • Seite 197 RGB-Eingang f Auflösung: 640 x 400 bis 1 920 x 1 200 f Pixeltaktfrequenz: 162 MHz oder weniger f PIAS (Panasonic Intelligent Auto Scanning)-System -Eingang f Auflösung: 480i/576i bis 1 920 x 1 080 f Pixeltaktfrequenz: 148,5 MHz oder weniger f Die Anschlüsse HD/SYNC und VD unterstützen keine 3-wertige SYNC.

  • Seite 198: Kapitel 7 Anhang - Abmessungen

    Kapitel 7 Anhang — Abmessungen Abmessungen Einheit: mm (Zoll) 249 (9-13/16") 210 (8-9/32") 373 (14-11/16") 420 (16-17/32") 498 (19-5/8") * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. 198 - DEUTSCH...

  • Seite 199: Kapitel 7 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung

    Wir übernehmen keinerlei Haftung für Schäden am Projektor, die sich aus der Verwendung einer Aufhängevorrichtung ergeben, die nicht von Panasonic hergestellt wurde, oder die sich aus einem nicht geeigneten Installationsort der Aufhängevorrichtung ergeben, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.
  • Seite 200 Kapitel 7 Anhang — Vorkehrungen für das Anbringen der Aufhängevorrichtung r Abmessungen für die Schraubenbohrungen zum Fixieren des Projektors (Projektoransicht von unten) Einheit: mm (Zoll) " 71 (2-25/32 " 210 (8-9/32 " 345 (13-19/32 200 - DEUTSCH...

  • Seite 201: Index

    Index Index [EINST. STARTVORGANG] Einstellen der Identifikationsnummer der Abmessungen [PJLink] Fernbedienung [ABSCHALTING DER RGB FARBEN] [PLANUNG] Einstellung der einstellbaren Füße <AC IN>-Anschluss 24, 37 [POSITION] 62, 71 <ENTER>-Taste [ADMINISTRATORKONTO] [PROJEKTIONSARTEN] Fernbedienung 22, 60 Aktualisieren der Firmware [PROJEKTOR EINSTELLUNGEN] 63, 99 Projektorgehäuse [ALLE BENUTZERDATEN LADEN] [PROJEKTOR ID]...
  • Seite 202 Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Panasonic Corporation Web Site : https://panasonic.net/cns/projector/ © Panasonic Corporation 2020 W0820JZ1110 -PT...

Diese Anleitung auch für:

Pt-frz60

Inhaltsverzeichnis
