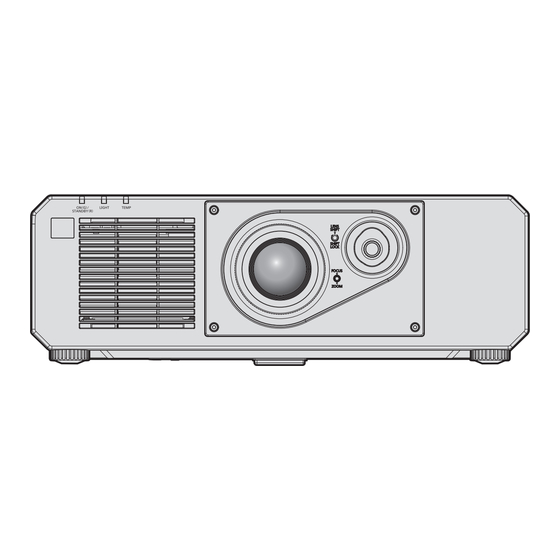

Seite 1 DLP™-Projektor Gewerbliche Nutzung PT-FRZ60 Modell Nr. PT-FRZ50 Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern-Suffixen. z für Taiwan BT: Modellfarbe schwarz z für Indien BD: Modellfarbe schwarz z für andere Länder oder Regionen...
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Hinweise zur Sicherheit Projizieren Auswahl des Eingabesignals Anpassen des Bildes Kapitel 1 Vorbereitung Einstellung der einstellbaren Füße Einstellungsbereich der Objektivverschiebung Vorsichtsmaßnahmen beim Gebrauch (optische Verschiebung) Geplante Verwendung des Produkts Bedienen der Fernbedienung Objektivschutzmaterial Verwendung der Verschlussfunktion Vorsichtsmaßnahmen beim Transport Verwenden der Stummschaltfunktion Vorsichtsmaßnahmen bei der Aufstellung Anpassen der Lautstärke...
Seite 3 Inhalt Menü [POSITION] Menü [PROJEKTOR EINSTELLUNGEN] [SHIFT] [PROJEKTOR ID] [BILDFORMAT] [PROJEKTIONSARTEN] [ZOOM] [ECO MANAGEMENT] [CLOCK PHASE] [HELLIGKEITSREGLER] [BILDSCHIRMANPASSUNG] [PLANUNG] Menü [ERWEITERTES MENÜ] [START MODUS] [DIGITAL CINEMA REALITY] [EINST. STARTVORGANG] [RS-232C] [BLANKING] [FUNKTIONSTASTEN MENÜ] [AUFLOESUNG] [AUDIO EINSTELLUNG] [CLAMP POSITION] [DC OUT] [EDGE BLENDING] [STATUS] [HALBBILD LAUFZEIT]...
Seite 4 Inhalt Kapitel 5 Bedienung Netzwerkverbindung Verbindung mit dem Netzwerk Websteuerungsfunktion Zum Einstellen verwendbarer Computer Zugang über den Webbrowser HDMI-CEC-Funktion verwenden Ein CEC-Gerät anschließen Projektor und CEC-kompatibles Gerät einstellen CEC-kompatibles Gerät mit der Fernbedienung des Projektors bedienen Details über die Link-Steuerung Aktualisieren der Firmware Aktualisieren der Firmware über LAN Kapitel 6...
Seite 5: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen.
Seite 6 Eine Betätigung der Bedienelemente oder Einstellungen, die nicht hierin angegeben sind, kann zur Exposition gegenüber gefährlicher Strahlung führen. Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Centre Winsbergring 15, 22525 Hamburg, Germany 6 - DEUTSCH...
Seite 7 Wichtige Hinweise zur Sicherheit r Gefährdungsabstand (IEC 62471-5:2015) Der Abstand von der Projektionsobjektivoberfläche, bei dem das Ausmaß der Bestrahlung den anzuwendenden Expositionsgrenzwert erreicht hat, wird Gefahrenabstand (HD) oder Sicherheitsabstand genannt. Blicken Sie nicht von einem geringeren Augenabstand als dem genannten Gefahrenabstand in den Lichtstrahl (innerhalb des RG3-Bereichs).
Seite 8 Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs, eines elektrischen Schlages oder einer Beeinträchtigung der Sehfähigkeit.
Seite 9 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden einer anderen Aufhängevorrichtung als der hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
Seite 10 Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Versuchen Sie nicht, Anodenbatterien aufzuladen. f Verwenden Sie keine Anodenbatterien.
Seite 11 Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Seite 12: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit Entfernen der Batterien Batterien der Fernbedienung 1. Drücken Sie auf die Zunge und heben Sie 2. Entnehmen Sie die Batterien. die Abdeckung an. (ii) 12 - DEUTSCH...
Seite 13 SOLID SHINE ist eine Marke der Panasonic Corporation. f DLP und das DLP-Logo sind eingetragene Warenzeichen oder Warenzeichen von Texas Instruments. f Windows, Internet Explorer und Microsoft Edge sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern.
Seite 14: Funktionen Des Projektors
[LICHTLEISTUNG] auf [100%] und [ENERGIESPARMODUS] ist auf [AUS] gesetzt. (x Seite 38) *2 6 000 lm für PT-FRZ60, 5 200 lm für PT-FRZ50. *3 Wenn [BILDMODUS] auf [DYNAMIK] eingestellt ist, wird [BETRIEBSMODUS] auf [NORMAL] und [DYNAMISCHER KONTRAST] auf [1] eingestellt.
Seite 15: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt, was Sie vor der Anwendung des Projektors wissen oder überprüfen sollten. DEUTSCH - 15...
Seite 16: Vorsichtsmaßnahmen Beim Gebrauch
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Vorsichtsmaßnahmen beim Gebrauch Geplante Verwendung des Produkts Das Produkt ist ausschließlich für die Projektion von Standbild-/Videobildsignalen von Videogeräten und Computern auf einem Bildschirm gedacht. Objektivschutzmaterial Am Produkt ist zum Zeitpunkt des Kaufs Objektivschutzmaterial angebracht, um das Projektionsobjektiv während des Transports vor Vibration zu schützen.
Seite 17 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Orte mit starken Temperaturschwankungen wie in der Nähe von Lampen (Studiolampen): Dies verkürzt möglicherweise die Lebensdauer der Lichtquelle oder führt zu einer Verformung des Projektors aufgrund der Wärme, was Funktionsstörungen verursachen kann. Halten Sie sich an die Betriebstemperatur der Umgebung des Projektors. f In der Nähe von Hochspannungsleitungen oder Motoren: Dadurch könnte der Betrieb des Projektors beeinträchtigt werden.
Seite 18 Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch f Wenn Sie den Projektor nicht mit den einstellbaren Füßen auf dem Boden oder an der Decke mithilfe der Deckenaufhängevorrichtung installieren, befestigen Sie den Projektor mit Hilfe der fünf Schraubenlöcher für die Aufhängevorrichtung (wie in der Abbildung dargestellt), um den Projektor an der Vorrichtung zu befestigen. Stellen Sie in diesem Fall sicher, dass kein Freiraum zwischen den Schraubenlöchern für die Aufhängevorrichtung an der Projektorunterseite und der Einstellungsoberfläche vorliegt, indem Sie Distanzscheiben (Metall) dazwischen einsetzen.
Seite 19: Sicherheit
Wählen Sie ein Passwort, das möglichst schwer zu erraten ist. f Ändern Sie Ihr Passwort regelmäßig. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.
Seite 20: Lagerung
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Lagerung Um den Projektor zu lagern, lagern Sie ihn in einem trockenen Raum. Entsorgung Wenn das Produkt entsorgt werden soll, erkundigen Sie sich bei den örtlich zuständigen Behörden oder bei Ihrem Händler, wie dies ordnungsgemäß zu geschehen hat. Entsorgen Sie das Produkt außerdem ohne es auseinanderzunehmen.
Seite 21: Zubehör
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch Zubehör Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose Fernbedienungseinheit <1> (TXFSX01RWDZ) (N2QAYA000223) 100 V - 120 V Für Indien (1JP1FRZ50BD) <1>...
Seite 22: Sonderzubehör
Die Modellnummern des optionalen Zubehörs können ohne vorherige Ankündigung geändert werden. f Das Sonderzubehör, das mit dem Projektor kompatibel ist, kann ohne vorherige Ankündigung hinzugefügt oder geändert werden. Aktuelle Information finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/). 22 - DEUTSCH...
Seite 23: Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor Über Ihren Projektor Fernbedienung Vorderseite Oben Unterseite Ein-/Ausschalttaste <v/b> 11 <AUTO SETUP>-Taste Versetzt den Projektor in den Ausschaltzustand (Standby- Passt die Bildanzeigeposition während der Projektion des Modus), wenn der <MAIN POWER>-Schalter am Projektor im Bildes automatisch an.
Seite 24: Kapitel 1 Vorbereitung - Über Ihren Projektor
Kapitel 1 Vorbereitung — Über Ihren Projektor f Versuchen Sie nicht, die Fernbedienung auseinanderzunehmen oder zu verändern. f Beachten Sie die folgenden Anweisungen auf dem Warnaufkleber auf der Rückseite der Fernbedienung. g Verwenden Sie keine neuen und alten Batterien gemeinsam. g Verwenden Sie nur Batterien des vorgegebenen Typs. g Achten Sie darauf, die Batterien richtig einzusetzen.
Seite 25: Bedienfeld
Kapitel 1 Vorbereitung — Über Ihren Projektor Oben Unterseite Projektionsrichtung Signalempfänger der Fernbedienung (vorn) 11 Luminanzsensor Dies ist ein Sensor zum Erkennen der Luminanz der Betriebsanzeige <ON (G)/STANDBY (R)> Installationsumgebung. Zeigt den Betriebszustand an. Wenn das Menü [BILD] → [DAYLIGHT VIEW] auf [AUTO] Lichtquellenanzeige <LIGHT>...
Seite 26: Anschlüsse
Kapitel 1 Vorbereitung — Über Ihren Projektor r Anschlüsse <VIDEO IN>-Anschluss <LAN>-Anschluss Dies ist ein Anschluss zur Videosignaleinspeisung. Dies ist ein LAN-Anschluss zur Verbindung mit dem Netzwerk. <COMPUTER 1 IN>-Anschluss <AUDIO IN 1>-Anschluss Dies ist ein Anschluss zur Einspeisung des RGB-Signals, des Dies ist der Anschluss zur Einspeisung des Audiosignals.
Seite 27: Kapitel 1 Vorbereitung - Vorbereiten Der Fernbedienung
Kapitel 1 Vorbereitung — Vorbereiten der Fernbedienung Vorbereiten der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Seite 28: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. 28 - DEUTSCH...
Seite 29: Kapitel 2 Erste Schritte - Einrichtung
Kapitel 2 Erste Schritte — Einrichtung Einrichtung Verwendbare Steckdose Dieser Projektor kann mit 100 V bis 240 V Wechselstrom als Stromversorgung betrieben werden. Eine geerdete Steckdose, die 15 A unterstützt, wird unabhängig von der Stromstärke benötigt. Die Form der verwendbaren Steckdose hängt von der Stromversorgung ab. Die folgenden Abbildungen zeigen Beispiele.
Seite 30: Die Teile Für Die Montage (Optional)
Kapitel 2 Erste Schritte — Einrichtung Hochformateinstellung und Projektion nach vorne Portraiteinstellung und Projizieren von der Rückseite (Verwendung der durchscheinenden Projektionsfläche) Menüoption Einstellwert Menüoption Einstellwert [FRONT/RÜCK] [FRONT] [FRONT/RÜCK] [RÜCK] Nehmen Sie die Einstellung ent- Nehmen Sie die Einstellung ent- [TISCH/DECKE] [TISCH/DECKE] sprechend dem zu projizierenden sprechend dem zu projizierenden Bild vor.
Seite 31 Kapitel 2 Erste Schritte — Einrichtung f Die folgende Abbildung basiert auf der Annahme, dass die Projektionsgröße und die Position der Projektion so ausgerichtet worden sind, dass sie vollständig auf die Projektionsfläche passen. Projiziertes Bild Projektionsfläche L (LW/LT) L (LW/LT) Projektionsfläche (Einheit: m) L (LW/LT) Projektionsabstand...
Seite 32: Formel Für Die Berechnung Des Projektionsabstands
Kapitel 2 Erste Schritte — Einrichtung Lichtbogenmitte Lichtbogenmitte Projektionsfläche Projektionsfläche Projektionsabstand Projektionsabstand Lichtbogenradius Lichtbogenradius Nur [TRAPEZKORREKTUR] [TRAPEZKORREKTUR] und [KRÜMMUNGSKORREKT.] Nur [KRÜMMUNGSKORREKT.] wird verwendet gemeinsam verwendet wird verwendet Vertikale Horizontale Vertikale Horizontale Mindestwert Mindestwert Mindestwert Mindestwert Trapezkorrek- Trapezkorrek- Trapezkorrek- Trapezkorrek- von R2/L2 von R3/L3 von R2/L2 von R3/L3...
Seite 33: Kapitel 2 Erste Schritte - Anschließen
Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen.
Seite 34: Anschlussbeispiel: Computer
Kapitel 2 Erste Schritte — Anschließen f Das Bild wird möglicherweise gestört, wenn ein nichtstandardisiertes Burstsignal angeschlossen wird. Schließen Sie in einem solchen Fall eine Zeitkorrekturschaltung (TBC) zwischen dem Projektor und den externen Geräten an. Hinweis f Abhängig von dem verbundenen externen Gerät muss bei Einspeisung des HDMI-Signals möglicherweise die Einstellung im Menü [ANZEIGE OPTION] →...
Seite 35: Anschlussbeispiel Unter Verwendung Von Digital Link
Kapitel 2 Erste Schritte — Anschließen f Wenn das RGB-Signal oder das YC -Signaleingang, das am <COMPUTER 1 IN>-Anschluss eingespeist wird, am <COMPUTER 2 IN/1 OUT>-Anschluss ausgegeben wird, muss die Einstellung über das Menü [ANZEIGE OPTION] → [COMPUTER IN/OUT] → [COMPUTER2 AUSWAHL] umgeschaltet werden. Anschlussbeispiel unter Verwendung von DIGITAL LINK Doppelkabeltransmitter auf Basis des Kommunikationsstandards HDBaseT wie etwa das optionale Gerät mit...
Seite 36 1080/60p (1 920 x 1 080 Punkte, Pixeltaktfrequenz 148,5 MHz) für die Verbindungsart für große Reichweite. Wird dieser Abstand überschritten, kann das Bild unterbrochen oder die Netzwerkkommunikation gestört werden. Beachten Sie bitte, das Panasonic die Nutzung des Projektors außerhalb des maximalen Übertragungsabstands nicht unterstützt. Das übertragbare Videosignal oder die Übertragungsreichweite kann bei Verbindungen mit großer Reichweite abhängig von der Spezifikation des Doppelkabeltransmitters...
Seite 37: Kapitel 3 Grundlegende Bedienung
Grundlegende Kapitel 3 Bedienung Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. DEUTSCH - 37...
Seite 38: Ein-/Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen.
Seite 39: Einschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Die Hauptstromversorgung ist ausgeschaltet. Die Stromversorgung ist ausgeschaltet. (Standby-Modus) Die Projektion wird gestartet, wenn die Ein-/Ausschalttaste <v/b> gedrückt wird. f Die Einstellung des Projektors ist wie folgt. g Das Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] → [SCHNELLSTARTMODUS] ist eingestellt auf [AUS] Leuchtet g Das Menü...
Seite 40: Bei Anzeige Des Bildschirms Für Ersteinstellungen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie auf die <ON>-Seite des <MAIN POWER>-Schalters, um das Gerät einzuschalten. f Die Betriebsanzeige <ON (G)/STANDBY (R)> leuchtet/blinkt rot und der Projektor tritt in den Standby-Modus ein. Drücken Sie die Ein-/Ausschalttaste <v/b>. f Die Betriebsanzeige <ON (G)/STANDBY (R)>...
Seite 41: Anfangseinstellung (Installationseinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Drücken Sie die <ENTER>-Taste, um zur Anfangseinstellung zu gelangen. Anfangseinstellung (Installationseinstellung) Legen Sie [FRONT/RÜCK] und [TISCH/DECKE] unter [PROJEKTIONSARTEN] abhängig vom Installationsmodus fest. Beziehen Sie sich für Einzelheiten auf „Installationsmodus“ (x Seite 29). Nach dem Abschluss der Anfangseinstellung können Sie die Einstellung über das Menü [PROJEKTOR EINSTELLUNGEN] →...
Seite 42: Werkseinstellung (Bildschirmeinstellung)
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Werkseinstellung (Bildschirmeinstellung) Stellen Sie das Projektionsflächenformat (Seitenverhältnis) und die Anzeigeposition des Bildes ein. Nach dem Abschluss der Anfangseinstellung können Sie die Einstellungen der einzelnen Elemente über das Menü [ANZEIGE OPTION] → [BILD-EINSTELLUNGEN] ändern. Drücken Sie qw, um die Einstellung umzuschalten.
Seite 43: Anfangseinstellung (Datum Und Zeit)
PASSWORT PASSWORT BESTÄTIGEN SPEICHERN Bitte Benutzernamen und Passwort einstellen. Ohne Einstellung können WEBSTEUERUNG-Funktion und Kommunikationssteuerung per LAN (einschließlich Panasonic-Anwendungssoftware) nicht verwendet werden. MENUE SELECT UNTERMENÜ ENTER [PASSWORT-RICHTLINIE] Zeigt die Richtlinien für das Passwort für das Administratorkonto an. Drücken Sie as, um [PASSWORT-RICHTLINIE] auszuwählen, und drücken Sie dann die Taste <ENTER>.
Seite 44 Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Drücken Sie die <MENU>-Taste, um zum Bildschirm [ADMINISTRATORKONTO] zurückzukehren. PASSWORT-RICHTLINIE Wiederverwendung von Passwörtern nicht empfohlen. Passwort kann nicht leer sein. Ein Passwort aus mindestens acht Zeichen halber Breite und mit Zeichen von mindestens drei der folgenden Typen werden empfohlen.
Seite 45: Einstellungen Vornehmen Und Elemente Auswählen
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors f Der Benutzername und das Passwort eines Administratorkontos können auf der Seite [Set up password] (x Seite 151) des Websteuerungsbildschirms eingerichtet werden. f Der Benutzername und das Passwort eines Standardbenutzerkontos ohne Administratorrechte können auf der Seite [Set up password] (x Seite 152) des Websteuerungsbildschirms eingestellt werden.
Seite 46: Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Ein-/Ausschalttaste <v/b>. f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. (Oder drücken Sie erneut die Ein-/Ausschalttaste <v/b>.) f Die Projektion des Bildes wird beendet und die Betriebsanzeige <ON (G)/STANDBY (R)>...
Seite 47: Kapitel 3 Grundlegende Bedienung - Projizieren
Kapitel 3 Grundlegende Bedienung — Projizieren Projizieren Überprüfen Sie die Verbindung des externen Geräts (x Seite 33) und den Netzkabelanschluss (x Seite 38) und schalten Sie das Gerät (x Seite 39), um die Projektion zu beginnen. Wählen Sie das zu projizierende Bild aus und passen Sie die Darstellung der Projektion an.
Seite 48: Anpassen Des Bildes
Kapitel 3 Grundlegende Bedienung — Projizieren Umschalten des Eingangs durch das Aufrufen des Eingangsauswahlbildschirms Der Eingang für die Projektion kann durch Aufrufen des Eingangsauswahlbildschirms unter Verwendung der <INPUT SELECT>-Taste auf dem Bedienfeld ausgewählt werden. Drücken Sie die <INPUT SELECT>-Taste auf dem Bedienfeld. f Der Eingangsauswahlbildschirm wird angezeigt.
Seite 49: Einstellung Der Einstellbaren Füße
Kapitel 3 Grundlegende Bedienung — Projizieren f Beziehen Sie sich für Einzelheiten auf „Einstellungsbereich der Objektivverschiebung (optische Verschiebung)“ (x Seite 49). Drehen Sie den Objektivverschiebungshebel zum Verriegeln im Uhrzeigersinn. Passen Sie den Zoom und die Schärfe an. (Abb. 2) f Passen Sie die Größe der Projektion an, indem Sie den Zoom-Ring drehen. f Passen Sie die Schärfe an, indem Sie den Scharfstellring drehen.
Seite 50: Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Bedienen der Fernbedienung Verwendung der Verschlussfunktion Wenn der Projektor eine Zeit lang nicht gebraucht wird, z. B. während einer Sitzungspause, können das Bild und der Ton zeitweise ausgeschaltet werden. -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild und der Ton werden deaktiviert.
Seite 51: Kapitel 3 Grundlegende Bedienung - Bedienen Der Fernbedienung
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Anpassen der Lautstärke Passen Sie die Lautstärke des Audioausgangs an. -Taste Drücken Sie die <VOL->-Taste/<VOL+>-Taste auf der Fernbedienung. <VOL+> Erhöht die Lautstärke. <VOL-> Verringert die Lautstärke. Hinweis f Diese Bedienung ist auch mit qw auf dem Bedienfeld möglich. Verwendung der Einfrierfunktion Die Projektion kann pausiert und der Ton kann ausgeschaltet werden, unabhängig von der Wiedergabe des externen Geräts.
Seite 52: Verwendung Der Bildschirmanpassungsfunktion
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung -Taste Drücken Sie die <AUTO SETUP>-Taste. f [NORMAL BEENDET] wird angezeigt, wenn der Vorgang ohne Probleme beendet wurde. Hinweis f Die Taktphase kann sich verschieben, auch wenn sie ohne besondere Vorkommnisse abgeschlossen wurde. Stellen Sie in solchen Fällen das Menü...
Seite 53: Umschalten Des Bildseitenverhältnisses
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Umschalten des Bildseitenverhältnisses Schalten Sie das Bildseitenverhältnis gemäß dem Eingang um. -Taste Drücken Sie die <ASPECT>-Taste. f Die Einstellung wechselt mit jedem Drücken der Taste. Hinweis f Beziehen Sie sich für Einzelheiten auf das Menü [POSITION] → [BILDFORMAT] (x Seite 68). Verwendung der Funktionstaste Durch Zuweisen der folgenden Funktionen zur <FUNCTION>-Taste kann diese als vereinfachte Schnelltaste verwendet werden.
Seite 54: Verwendung Der Statusfunktion
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwendung der Statusfunktion Zeigen Sie den Status des Projektors an. -Taste Drücken Sie die <STATUS>-Taste. f Der Bildschirm [STATUS] wird angezeigt. STATUS PROJEKTOR MODEL PT-FRZ50 SERIEN NUMMER SW1234567 BETRIEBSSTUNDEN LAMP.-BETRIEBSSTUNDEN DURCHGEHENDE LEUCHTZEIT 1h 23min HAUPT/SUB-VERSION 1.00 / 1.00 RAUMTEMPERATUR...
Seite 55 Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Die Identifikationsnummer der Projektor-Werkseinstellung ist auf [ALLE] eingestellt. Wenn Sie nur einen Projektor benutzen, drücken Sie die <ID ALL>-Taste auf der Fernbedienung. Des Weiteren können Sie die Steuerung eines Projektors durchführen, indem Sie die <ID ALL>-Taste auf der Fernbedienung drücken, selbst wenn Sie die Identifikationsnummer des Projektors nicht kennen.
Seite 56: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. 56 - DEUTSCH...
Seite 57: Menünavigation
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
Seite 58: Kapitel 4 Einstellungen - Menünavigation
Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
Seite 59: Untermenü
Kapitel 4 Einstellungen — Menünavigation Hauptmenüoption Seite [POSITION] [ERWEITERTES MENÜ] [MENUE SPRACHE(LANGUAGE)] [ANZEIGE OPTION] [PROJEKTOR EINSTELLUNGEN] [TESTBILDER] [LISTE DER REGISTRIERTEN SIGNALE] [SICHERHEIT] [NETZWERK] Untermenü Das Untermenü der ausgewählten Hauptmenüoption wird angezeigt, und Sie können verschiedene Menüoptionen im Untermenü einstellen und anpassen. [BILD] Untermenüoption Werkseinstellung...
Seite 60 Kapitel 4 Einstellungen — Menünavigation [ERWEITERTES MENÜ] Untermenüoption Werkseinstellung Seite [DIGITAL CINEMA REALITY] [AUTO] [BLANKING] ― [AUFLOESUNG] ― [CLAMP POSITION] [24] [EDGE BLENDING] [AUS] [HALBBILD LAUFZEIT] [NORMAL] [RASTER POSITION] ― *1 Hängt vom Signaleingang ab. Hinweis f Die werkseitige Standardeinstellung schwankt abhängig von dem ausgewählten Eingangsanschluss. [MENUE SPRACHE(LANGUAGE)] Einzelheiten (x Seite 78) [ANZEIGE OPTION]...
Seite 61 Kapitel 4 Einstellungen — Menünavigation Untermenüoption Werkseinstellung Seite [DATUM UND UHRZEIT] ― [ALLE BENUTZERDATEN SICHERN] ― [ALLE BENUTZERDATEN LADEN] ― [HDMI CEC] [EIN] [INITIALISIEREN] ― [SERVICE PASSWORT] ― [TESTBILDER] Einzelheiten (x Seite 116) [LISTE DER REGISTRIERTEN SIGNALE] Einzelheiten (x Seite 117) [SICHERHEIT] Untermenüoption Werkseinstellung...
Seite 62: Kapitel 4 Einstellungen - Menü [Bild]
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57). [BILDMODUS] Sie können zum gewünschten Bildmodus wechseln, der für die Bildquelle und die Umgebung, in der Projektor verwendet wird, geeignet ist.
Seite 63: [Farbe]
Kapitel 4 Einstellungen — Menü [BILD] Bedienung Einstellung Regelbereich Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projek- Drücken Sie w. tion. -31 - +31 Verringert die Helligkeit der dunklen (schwarzen) Bereiche der Drücken Sie q. Projektion. [FARBE] Sie können die Farbsättigung des projizierten Bildes einstellen. Drücken Sie as, um [FARBE] auszuwählen.
Seite 64: [Weiss Gain]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie die qw oder die <ENTER>-Taste. f Der [FARBTON]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um [ANWENDER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [FARBTON] wird angezeigt. Drücken Sie as, um [FARBTON] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 65: [Gamma]
Kapitel 4 Einstellungen — Menü [BILD] Drücken Sie qw oder die <ENTER>-Taste. f Der [WEISS GAIN]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw zum Anpassen der Stufe. Bedienung Einstellung Regelbereich Drücken Sie w. Die Helligkeit des weißen Teils wird verstärkt. 0 - +10 Das Bild wird natürlicher.
Seite 66: [Bildschärfe]
Kapitel 4 Einstellungen — Menü [BILD] [BILDSCHÄRFE] Sie können die Schärfe des projizierten Bildes einstellen. Drücken Sie as, um [BILDSCHÄRFE] auszuwählen. Drücken Sie die qw oder die <ENTER>-Taste. f Der [BILDSCHÄRFE]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich...
Seite 67: [System Auswahl]
Kapitel 4 Einstellungen — Menü [BILD] [SYSTEM AUSWAHL] Der Projektor erkennt automatisch das Eingangssignal. Sie können die Systemmethode aber auch manuell einstellen, wenn ein instabiles Signal eingespeist wird. Stellen Sie die Systemmethode passend zum Eingangssignal ein. Drücken Sie as, um [SYSTEM AUSWAHL] auszuwählen. Drücken Sie die <ENTER>-Taste.
Seite 68: Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57). Hinweis f Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am <DIGITAL LINK/ LAN>-Anschluss angeschlossen ist, passen Sie zunächst die Verschiebung, das Seitenverhältnis und die Taktphase vom Menü...
Seite 69: Kapitel 4 Einstellungen - Menü [Position]
Kapitel 4 Einstellungen — Menü [POSITION] [STANDARD] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Identifiziert die im Videosignal eingebettete Video-ID (VID) und schaltet automatisch die Bildgröße [VID AUTO] zwischen 4:3 und 16:9 um. Diese Option wird aktiviert, wenn das NTSC-Signal eingespeist wird. Identifiziert die im Videosignal eingebettete Video-ID (VID) und schaltet automatisch die Bildgröße [AUTO] zwischen 4:3 und 16:9 um.
Seite 70: [Clock Phase]
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie as, um [VERTIKAL] oder [HORIZONTAL] auszuwählen. f Ist [EIN] ausgewählt, wählen Sie [BEIDE]. Drücken Sie zum Einstellen qw. Hinweis f Wenn das Menü [POSITION] → [BILDFORMAT] auf [DIREKT] eingestellt ist, kann [ZOOM] nicht angepasst werden. Wenn [BILDFORMAT] auf [STANDARD] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen.
Seite 71 Kapitel 4 Einstellungen — Menü [POSITION] Die einzigartige Bildverarbeitungstechnologie ermöglicht es, ein rechteckiges Bild auf eine besonders geformte Projektionsfläche zu projizieren. Drücken Sie as, um [BILDSCHIRMANPASSUNG] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] [BILDSCHIRMANPASSUNG] wird nicht ausgeführt.
Seite 72 Kapitel 4 Einstellungen — Menü [POSITION] [KRÜMMUNGSKORREKT.] [V-BOGENVERZERRUNG] [H-BOGENVERZERRUNG] [V-BOGENSYMMETRIE] [H-BOGENSYMMETRIE] [SEITENVERHÄLTNIS BEIBEHALTEN] Wählen Sie [EIN], um die Korrektur bei Beibehaltung des Seitenverhältnisses durchzuführen. Einstellen von [ECKEN-KORREKTUR] Drücken Sie as, um [BILDSCHIRMANPASSUNG] auszuwählen. Drücken Sie qw, um [ECKEN-KORREKTUR] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ECKEN-KORREKTUR] wird angezeigt.
Seite 73: Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57).
Seite 74: Kapitel 4 Einstellungen - Menü [Erweitertes Menü]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Austastungskor- Option Bedienung Einstellung Regelbereich rektur Der Austastbereich be- Drücken Sie w. wegt sich nach rechts. Linke Seite des [LINKS] Bildschirms Der Austastbereich be- Drücken Sie q. wegt sich nach links. Links und rechts 0 - 959 Der Austastbereich be- Drücken Sie q.
Seite 75 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [AUS] Deaktiviert die Funktion der Kantenzusammenführung. Verwenden Sie den im Projektor voreingestellten Wert für den Neigungswinkel des Edge-Blending- [EIN] Bereichs.
Seite 76 Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] 14) Drücken Sie as, um eine Option auszuwählen, und drücken Sie qw, um die Einstellung anzupassen. f Sobald die Einstellung abgeschlossen ist, drücken Sie die <MENU>-Taste, um zum Bildschirm [HELLIGKEIT JUSTIEREN] zurückzukehren. 15) Drücken Sie as, um [OBEN], [UNTEN], [LINKS] oder [RECHTS] unter [SCHWARZRAND-BREITE] auszuwählen.
Seite 77: [Halbbild Laufzeit]
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] f Die Einstellung [AUTO TESTPATTERN] ändert sich in Verbindung mit der Einstellung im Menü [ANZEIGE OPTION] → [COLOR MATCHING] → [AUTO TESTPATTERN]. f Die Neigungsanpassung an der Grenze zwischen [NICHT ÜBERDECKT. SCHWARZWERT] und [SCHWARZRAND-WERT] ist eine Funktion zum Ausführen von Edge-Blending zusammen mit der Einstellung in [BILDSCHIRMANPASSUNG] (x Seite 70).
Seite 78: Kapitel 4 Einstellungen - Menü [Menue Sprache(Language)]
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57). Ändern der Menüsprache Sie können die Sprache der Bildschirmanzeige auswählen.
Seite 79: Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57).
Seite 80: Kapitel 4 Einstellungen - Menü [Anzeige Option]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen der Farbe mit einem Farbmessgerät Verwenden Sie ein Farbmessgerät, das über eine Messfunktion für Farbwertkoordinaten und Luminanz verfügt, um die Farben [ROT], [GRÜN], [BLAU], [CYAN], [MAGENTA], [GELB] oder [WEISS] oder auf die gewünschten Farbwerte einzustellen.
Seite 81: [Bild-Einstellungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [BILD-EINSTELLUNGEN] Stellen Sie die Projektionsgröße ein. Nehmen Sie eine Korrektur auf die optimale Bildposition für die gegebene Projektionsfläche vor, wenn sich das Seitenverhältnis eines projizierten Bildes ändert. Wählen Sie die Einstellungen wie für die verwendete Projektionsfläche erforderlich.
Seite 82: Position Automatisch Anpassen
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] f Fahren Sie mit Schritt 7) fort, wenn [STANDARD] oder [BREIT] ausgewählt ist. f Fahren Sie mit Schritt 5) fort, wenn [ANWENDER] ausgewählt ist. Drücken Sie as zur Auswahl von [ANZEIGEPIXEL] und drücken Sie qw, um [ANZEIGEPIXEL] an die Horizontalauflösung der Signalquelle anzupassen.
Seite 83: Ändern Des Begrenzungswerts Eines Eingespeisten Synchronisationssignals
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie dieses Element, wenn ein RGB-Signal oder YC -Signal am <COMPUTER 1 [RGB/YP IN>-Anschluss eingespeist wird. Wählen Sie dieses Element, wenn ein Luminanzsignal und ein Farbsignal am <COMPUTER 1 IN>- [Y/C] Anschluss eingespeist werden.
Seite 84: Einstellen Von [Computer2 Auswahl] Unter [Computer In/Out] (Computer2-Eingang/Computer1-Ausgang)
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen. f Wählen Sie [60Hz], [50Hz], [30Hz], [25Hz] oder [24Hz], wenn [1920x1080p] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz], [50Hz] oder [48Hz], wenn [1920x1080i] für [AUFLÖSUNG] ausgewählt ist. f Wählen Sie [60Hz] oder [50Hz], wenn eine andere als die folgenden Optionen für [AUFLÖSUNG] ausgewählt ist.
Seite 85 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Wählen Sie dieses Element, wenn der Signalausgang vom HDMI-Anschluss des externen Geräts (z. [64-940] B. eines Blu-ray-Disc-Players) in den <HDMI 1 IN>-Anschluss oder <HDMI 2 IN>-Anschluss einge- speist wird. Wählen Sie dieses Element, wenn der Signalausgang vom DVI-D-Anschluss des externen Geräts (wie etwa einem Computer) unter Verwendung eines Konvertierungskabels usw.
Seite 86: [Digital Link In]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie asqw, um [AUFLÖSUNG] auszuwählen. f Wählen Sie [1024x768p], [1280x720p], [1280x768p], [1280x800p], [1280x1024p], [1366x768p], [1400x1050p], [1440x900p], [1600x900p], [1600x1200p], [1680x1050p], [1920x1080p], [1920x1080i] oder [1920x1200p]. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERTIKALE SCAN-FREQUENZ] wird angezeigt. Drücken Sie qw, um [VERTIKALE SCAN-FREQUENZ] auszuwählen.
Seite 87 Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DIGITAL LINK IN] wird angezeigt. Drücken Sie as, um [EDID-AUSWAHL] von [DIGITAL LINK IN] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Schaltet entsprechend dem 4K-Videosignal (maximal 4 096 x 2 160 Bildpunkte, maximale vertikale [4K/60p] Scanfrequenz 60 Hz und nur YP...
Seite 88: [Bildschirmeinblendungen]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] 11) Drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie die <ENTER>-Taste. Hinweis f Einstellungen unter [AUFLÖSUNG] und [VERTIKALE SCAN-FREQUENZ] werden im Bildschirm [DIGITAL LINK IN] angezeigt. f Abhängig vom verwendeten Computer oder Videogerät ist möglicherweise eine Einstellung der Auflösung und der vertikalen Abtastfrequenz notwendig.
Seite 89: Einstellen Von [Osd Speicher]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [OSD-FARBE] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. Einstellung auf Gelb. Einstellung auf Blau. Einstellung auf Weiß. Einstellung auf Grün. Einstellung auf Pfirsichfarben.
Seite 90: [Closed Caption Einstellung]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [EIN] Die Warnmeldung wird angezeigt. [AUS] Die Warnmeldung wird ausgeblendet. Hinweis f Wenn [AUS] eingestellt ist, wird die Warnmeldung nicht in der Projektion angezeigt, selbst wenn eine Warnung wie etwa [TEMPERATUR- WARNUNG] bei Gebrauch des Projektors erkannt wird. Auch die folgende Countdown-Meldung wird nicht angezeigt: die Meldung bis zum Ausschalten des Geräts, wenn die Funktion „Kein Signal: Licht aus“...
Seite 91: [Hintergrund]
Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic-Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Um das [LOGO BENUTZER]-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/).
Seite 92: Einstellen Von [Pc-Farben Korrektur]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Option Bedienung Einstellung Regelbereich Die Farbe an der Unterseite Drücken Sie w. wird blass oder die Farbe an der Oberseite wird dunkel. [VERTIKAL] Die Farbe an der Oberseite wird blass oder die Farbe an der Drücken Sie q.
Seite 93: Einstellen Von [Beim Startvorgang]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Wenn die <SHUTTER>-Taste auf der Fernbedienung beim Einblenden oder Ausblenden gedrückt wird, wird der Ausblendungsvorgang beendet. f Eine Einblendung/Ausblendung des Tons erfolgt nicht. Der Ton wird in Verbindung mit dem Betrieb der Verschlussfunktion ausgegeben oder pausiert.
Seite 94: Anpassen Der Wellenform
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [AUS] Zeigt die Eingangssignalanzeige nicht an. [EIN] Zeigt die Eingangssignalanzeige an. Drücken Sie die <MENU>-Taste zweimal, um die Angaben zu löschen. Drücken Sie as, um eine beliebige horizontale Linie auszuwählen. Drücken Sie die <ENTER>-Taste, um die ausgewählte Linie entweder zu Luminanz, Rot, Grün oder Blau umzuschalten.
Seite 95: [Abschalting Der Rgb Farben]
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Bestätigen Sie, dass die Einstellung [SIGNALPEGEL] des Eingangssignals korrekt ist, bevor Sie den Schwarzpegel anpassen. Überprüfen Sie die Einstellung [SIGNALPEGEL] über das Menü [ANZEIGE OPTION] → [HDMI IN]/[DIGITAL LINK IN] → [SIGNALPEGEL]. [ABSCHALTING DER RGB FARBEN] Jede rote, grüne und blaue Farbkomponente kann entfernt werden.
Seite 96: Menü [Projektor Einstellungen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57).
Seite 97: Kapitel 4 Einstellungen - Menü [Projektor Einstellungen]
Die Beziehung von Helligkeit und Laufzeit lautet wie folgt. Nehmen Sie die Einstellungen abhängig von der gewünschten Verwendungsdauer und der Helligkeit des projizierten Bilds vor. Die Werte von Helligkeit und Laufzeit sind grobe Schätzwerte. f Wenn [KONSTANT-MODUS] auf [AUS] eingestellt ist PT-FRZ60 PT-FRZ50 [LICHTLEISTUNG] (%) Geschätzte Laufzeit Geschätzte Laufzeit...
Seite 98: Wenn [Konstant-Modus] Auf [Auto] Oder [Pc] Eingestellt Ist
*1 Die geschätzte Laufzeit ist die Zeit, bis sich die Helligkeit gegenüber der Auslieferung ungefähr um die Hälfte verringert hat, wenn der Projektor mit der Menüeinstellung [BILD] → [DYNAMISCHER KONTRAST] auf [2] und in einer Umgebung mit 0,15 mg/m Staub verwendet wird. f Wenn [KONSTANT-MODUS] auf [AUTO] oder [PC] eingestellt ist PT-FRZ60 PT-FRZ50 [LICHTLEISTUNG] (%) Geschätzte Laufzeit Geschätzte Laufzeit...
Seite 99: Einstellung [Auto-Abschaltung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] g Wenn das Signal eingespeist wurde g Wenn eine Bildschirmanzeige wie der Menübildschirm (OSD) oder ein Eingangsüberblick, ein Testbild oder eine Warnmeldung angezeigt wird g Wenn die Ein-/Ausschalttaste <v/b> gedrückt wird g Wenn die Bedienung zum Deaktivieren der Verschlussfunktion (Verschluss: offen) durchgeführt wird, etwa beim Drücken der <SHUTTER>-Taste g Wenn die Betriebstemperatur der Umgebung um 0 °C (32 °F) beträgt und die Lichtquelle durch die Aufwärmung zwangsweise eingeschaltet wird...
Seite 100: [Helligkeitsregler]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [30MIN.] Stellt die Zeit nach dem Eintreten des Projektors in den Standbymodus ein bis die Funktion [60MIN.] [SCHNELLSTARTMODUS] deaktiviert wird. Wählen Sie einen gewünschten gültigen Zeitraum aus. [90MIN.] Hinweis f Wenn [BEREITSCHAFTS MODUS] auf [NORMAL] eingestellt ist, kann die Netzwerkfunktion während des Standbys verwendet werden. f Wenn [BEREITSCHAFTS MODUS] auf [NORMAL] eingestellt ist, kann der Anschluss <DC OUT>...
Seite 101: Einstellen Von [Helligkeitsregler Setup]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Das Einstellungsergebnis von [HELLIGKEITSREGLER GAIN] wird im Videosignal, in internen Testbildern und auf dem Bildschirmmenü reflektiert. f Die Einstellung [HELLIGKEITSREGLER GAIN] ist auch dann gültig, wenn [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUS] eingestellt ist. Einstellen von [HELLIGKEITSREGLER SETUP] Stellen Sie den Betrieb der Helligkeitsregelungsfunktion ein.
Seite 102: Anzeigen Von [Helligkeitseinstellungen Anzeigen]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 14) Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [EIN] Zeigt Meldungen während der Kalibrierung an. [AUS] Zeigt keine Meldungen während der Kalibrierung an. 15) Drücken Sie as, um [EINSTELLUNGEN ANWENDEN] auszuwählen. 16) Drücken Sie die <ENTER>-Taste.
Seite 103: Wenn [Konstant-Modus] Auf [Pc] Eingestellt Ist
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Der Bildschirm zeigt an, dass die Helligkeitsregelung deaktiviert ist. HELLIGKEITSEINSTELLUNGEN ANZEIGEN KONSTANT-MODUS PROJECTOR ZURÜCK MENU Wenn [KONSTANT-MODUS] auf [AUTO] eingestellt ist und [VERBINDEN] auf [AUS] eingestellt ist Der Bildschirm zeigt den Status der Helligkeitsregelung für einen Projektor an. HELLIGKEITSEINSTELLUNGEN ANZEIGEN VERBINDEN PROJECTOR...
Seite 104: Beispiel Für Den Einstellungsvorgang Der Helligkeitsregelung
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Zeigen Sie Fehlermeldungen an. Wenn die Meldung [EINSTELLUNG DER HELLIGKEIT BEI EINIGEN GERÄTEN FEHLGESCHLAGEN] erscheint, bedeutet dies, dass die Synchronisierung mit dem Projektor, der in Rot angezeigt wird, fehlgeschlagen ist. Drücken Sie as, um den in Rot angezeigten Projektor auszuwählen, und drücken Sie die <ENTER>-Taste, um die Fehlerdetails anzuzeigen.
Seite 105: [Planung]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] 12) Passen Sie [HELLIGKEITSREGLER GAIN] bei jedem Projektor an. f Passen Sie [HELLIGKEITSREGLER GAIN] bei allen anderen Projektoren an, damit die Helligkeit der des Projektors mit der geringsten Helligkeit entspricht. 13) Stellen Sie bei allen Projektoren [KONSTANT-MODUS] unter [HELLIGKEITSREGLER SETUP] auf [AUTO] und [VERBINDEN] auf [GRUPPE A] ein.
Seite 106 [DIGITAL LINK] Schaltet den Eingang auf DIGITAL LINK um. Schaltet den Eingang auf DIGITAL LINK um und schaltet den [EINGANG1] - [EINGANG10] Eingang des Panasonic-Doppelkabeltransmitters auf den angege- benen Eingang um. [NORMAL] Gibt der Luminanz Vorrang. Steuert die Leistung zum Erhöhen der Lebensdauer der Lichtquelle;...
Seite 107: [Start Modus]
Stellt den Eingang auf HDMI2 ein. [DIGITAL LINK] Stellt den Eingang auf DIGITAL LINK ein. Stellt den Eingang auf DIGITAL LINK ein und schaltet den Eingang des Panasonic-Doppelkabeltrans- [EINGANG1] - [EINGANG10] mitters auf den festgelegten Eingang um. *1 Wenn das optionale Gerät mit Unterstützung für DIGITAL LINK-Ausgabe (Modell-Nr.: ET-YFB100G, ET-YFB200G) am Projektor angeschlossen ist, wird sein Eingangsname automatisch an [EINGANG1] bis [EINGANG10] übernommen.
Seite 108: [Funktionstasten Menü]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [9600] [19200] Wählen Sie die geeignete Geschwindigkeit aus. [38400] Drücken Sie as, um [PARITÄT] auszuwählen. Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [NONE] [EVEN] Wählen Sie den Paritätszustand aus. [ODD] Hinweis f Wenn [EINGANGSAUSWAHL] auf [DIGITAL LINK] eingestellt ist, ist die Verbindung über den seriellen Anschluss nur dann möglich,...
Seite 109: Anpassen Der Audiobalance Von Links Nach Rechts
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Anpassen der Audiobalance von links nach rechts Drücken Sie as, um [AUDIO EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [AUDIO EINSTELLUNG] wird angezeigt. Drücken Sie as, um [SYMMETRIE] auszuwählen. Drücken Sie qw zum Anpassen der Stufe. Bedienung Einstellung Regelbereich...
Seite 110: Einstellen Des Audioeingangs Von Einem Verbundenen Gerät
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Einstellen des Audioeingangs von einem verbundenen Gerät Drücken Sie as, um [AUDIO EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [AUDIO EINSTELLUNG] wird angezeigt. Drücken Sie as, um unter [AUDIO-EIN WAHL] das einzustellende Element auszuwählen. Drücken Sie qw, um das Element umzuschalten.
Seite 111: [Datum Und Uhrzeit]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [RAUMTEMPERATUR] Zeigt den Status der Lufteinlasstemperatur des Projektors an. [OPTIK-MODUL TEMPERA- Zeigt den Status der Innentemperatur des Projektors an. TUR] [ABLUFTTEMPERATUR] Zeigt den Status der Ablufttemperatur des Projektors an. [LAMPENTEMP. 1] Zeigt den Temperaturstatus für den vorderen Block der Lichtquelle an (auf der Objektivseite). Zeigt den Temperaturstatus für den hinteren Block der Lichtquelle an (auf der Luftaustrittsöffnungssei- [LAMPENTEMP.
Seite 112: Automatisches Einstellen Von Datum Und Uhrzeit
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um [UHR EINSTELLEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [UHR EINSTELLEN] wird angezeigt. Drücken Sie as, um eine Option auszuwählen, und drücken Sie qw, um das lokale Datum und die Uhrzeit einzustellen.
Seite 113: [Hdmi Cec]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. Hinweis f Der Projektor tritt in den Standby-Modus ein, um die Einstellwerte zu übernehmen, wenn [ALLE BENUTZERDATEN LADEN] ausgeführt wird.
Seite 114: Menü-Code Ändern
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü-Code ändern Der Menü-Code, der das Bedienungsmenü des CEC-kompatiblen Geräts aufruft, variiert je nach Gerätehersteller. Wenn Sie das Bedienungsmenü eines CEC-kompatiblen Geräts nicht über den HDMI-CEC-Bedienbildschirm aufrufen können, ändern Sie die Einstellung des Menü-Codes. Drücken Sie as, um [HDMI CEC] auszuwählen.
Seite 115: [Initialisieren]
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Deaktiviert die Link-Steuerung vom CEC-kompatiblen Gerät zum Projektor. [INAKTIV] Wählen Sie diese Option, falls der Stromstatus des Projektors nicht mit dem Stromstatus des CEC-kompatib- len Geräts verknüpft werden soll. Aktiviert „Link-Steuerung Einschalten“. Wenn das an den Anschluss <HDMI 1 IN> oder <HDMI 2 IN> angeschlossene CEC-kompatible Gerät [EINSCHALTEN] eingeschaltet wird, schaltet sich der Projektor ein und startet die Projektion.
Seite 116: Kapitel 4 Einstellungen - Menü [Testbilder]
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57). [TESTBILDER] Zeigt das integrierte Testbild des Projektors an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt.
Seite 117: Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57). r Details der registrierten Signale Speichernummer: A1 (1-2)
Seite 118: Kapitel 4 Einstellungen - Menü [Liste Der Registrierten Signale]
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschung des registrierten Signals Registrierte Signale können gelöscht werden. Drücken Sie asqw, um das Signal auszuwählen, das gelöscht werden soll. Drücken Sie die <DEFAULT>-Taste auf der Fernbedienung. f Der Bildschirm [REGISTRIERTEN SIGNALE LÖSCHEN] wird angezeigt. f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren.
Seite 119: Voreinstellung
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Ein Erweiterungssymbol wird rechts vom Bildschirm [LISTE DER REGISTRIERTEN SIGNALE] angezeigt, wenn [LOCK-IN RANGE] auf [BREIT] eingestellt ist. A1: 720/60p-A1 RGB2 A2: XXXXXX-A2 XXXX A3: XGA75-A3 RGB2 Hinweis f Schalten Sie den Bereich um, in dem das einzuspeisende Signal als das gleiche Signal wie das bereits registrierte Signal bestimmt wird. f Um der Bestimmung Vorrang zu geben, dass ein Signal das gleiche wie das bereits registrierte Signal ist, stellen Sie diese Funktion auf [BREIT] ein.
Seite 120: Löschen Des Unterspeichers
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Löschen des Unterspeichers Drücken Sie bei normaler Anzeige (wenn kein Menü angezeigt wird) as. f Der Bildschirm [VOREINSTELLUNG-LISTE] wird angezeigt. Drücken Sie asqw, um den zu löschenden Unterspeicher auszuwählen, und drücken Sie die <DEFAULT>-Taste auf der Fernbedienung.
Seite 121: Menü [Sicherheit]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menübildschirm [SICHERHEIT] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57). f Wenn der Projektor zum ersten Mal verwendet wird Anfängliches Passwort: Drücken Sie awsqawsq der Reihe nach und drücken Sie die <ENTER>-Taste.
Seite 122: Kapitel 4 Einstellungen - Menü [Sicherheit]
Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Um das [LOGO BENUTZER]-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). [TEXTWECHSEL] Bearbeiten Sie den anzuzeigenden Text, wenn [TEXT] unter [ANZEIGETEXT] ausgewählt ist.
Seite 123: [Bedienelement-Passwort Ändern]
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Aktivieren/Deaktivieren einer Taste Drücken Sie as, um [BEDIENELEMENT EINSTELLUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENELEMENT EINSTELLUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [BEDIENFELD] oder [FERNBEDIENUNG] wird angezeigt. Drücken Sie as, um [BEDIENFELD] oder [FERNBEDIENUNG] auszuwählen.
Seite 124 Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben. Drücken Sie asqw zur Auswahl von [OK], und drücken Sie die <ENTER>-Taste. f Wählen Sie zum Abbrechen [CANCEL]. Achtung f Das Passwort lautet gemäß...
Seite 125: Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menübildschirm [NETZWERK] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 57). [ETHERNET-MODEL] Legen Sie den Pfad für die Übertragung des Ethernet-Signals fest.
Seite 126: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Kommunikation möglich Videoübertra- Videoübertra- Einstellung gung (100 m gung (150 m Ethernet RS-232C (328'1")) (492'2")) Für DIGITAL LINK ― [AUTO] Für große Reichweite ― Für Ethernet ― ― ― [DIGITAL LINK] ― [GROSSE REICHWEITE] ― [ETHERNET] ―...
Seite 127: [Kabel-Netzwerk]
Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [DIGITAL LINK] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DIGITAL LINK] wird angezeigt. Drücken Sie as, um [EXTRON XTP] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Einstellung ändert sich mit jedem Tastendruck. Wählen Sie diese Option, wenn der optionale DIGITAL LINK-Ausgang des unterstützten Geräts [AUS] (Modell-Nr.: ET YFB100G, ET YFB200G) an den Anschluss <DIGITAL LINK/LAN>...
Seite 128: [Netzwerk-Status]
Kapitel 4 Einstellungen — Menü [NETZWERK] Nach der Eingabe des Projektornamens drücken Sie asqw, um [OK] auszuwählen, und dann die Taste <ENTER>. f Wählen Sie zum Abbrechen [CANCEL]. Hinweis f Die Standardeinstellung des Projektornamens ist „NAMExxxx“. xxxx ist die vierstellige Nummer, die jedem Produkt zugewiesen ist. [NETZWERK-STATUS] Zeigen Sie den Status des Projektor-Netzwerks an.
Seite 129 Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie as, um [NAME] auszuwählen, und drücken Sie dann die Taste <ENTER>. f Der Bildschirm für [NAME] wird angezeigt. f Die werksseitige Einstellung des Benutzername ist „dispadmin“. Drücken Sie asqw, um ein Zeichen auszuwählen, und drücken Sie dann die Taste <ENTER>. f Bis zu 16 Zeichen können eingegeben werden.
Seite 130: [Netzwerksteuerung]
Kapitel 4 Einstellungen — Menü [NETZWERK] Drücken Sie asqw, um ein Zeichen auszuwählen, und drücken Sie dann die Taste <ENTER>. f Geben Sie das aktuelle Passwort ein. Drücken Sie nach der Eingabe des Passworts zum Auswählen von [OK] auf asqw, und drücken Sie die Taste <ENTER>.
Seite 131: [Pjlink]
Kapitel 4 Einstellungen — Menü [NETZWERK] [WEB STEUERUNG] Stellen Sie [EIN] ein, um mit dem Webbrowser zu steuern. Stellen Sie es für eine Steuerung mit dem Steuerungsbefehlformat (x Seite 180). für den <SERIAL [NETZWERKSTEUERUNG] IN>-Anschluss es auf [EIN] ein. Beziehen Sie sich auf „Steuerungsbefehle via LAN“ (x Seite 176). [NETZWERK PORT] Stellen Sie die Portnummer ein, die für die Befehlssteuerung verwendet wird.
Seite 132: [Art-Net]
Kapitel 4 Einstellungen — Menü [NETZWERK] 10) Drücken Sie as, um [PASSWORT BESTÄTIGEN] auszuwählen, und drücken Sie dann die Taste <ENTER>. f Der Bildschirm [PASSWORT BESTÄTIGEN] wird angezeigt. 11) Geben Sie das in Schritt 8) eingegebene Passwort ein. 12) Drücken Sie nach der Eingabe des Passworts zum Auswählen von [OK] auf asqw, und drücken Sie die Taste <ENTER>.
Seite 133 Kapitel 4 Einstellungen — Menü [NETZWERK] Hinweis f Wenn das Passwort des Administratorkontos nicht festgelegt wurde, d.h. wenn es leer gelassen wird, kann die Netzwerkfunktion dieses Projektors nicht verwendet werden. Legen Sie ein Passwort fest, bevor Sie die Websteuerungsfunktion oder die Kommunikationssteuerung (einschließlich des Betriebs mit Anwendungssoftware) über LAN verwenden.
Seite 134 Kapitel 4 Einstellungen — Menü [NETZWERK] Verwendet die Kanalzuweisung mit der DZ21K-kompatiblen Modellreihe. Modellreihe DZ21K: Modellreihe DZ21K, Modellreihe DS20K, Modellreihe DW17K, Modellreihe DZ16K f Wenn [2] oder [1] ausgewählt wird, ruft das Drücken der <ENTER>-Taste die Funktion auf, die dem Kanal zugewiesen ist.
Seite 135: Kapitel 5 Bedienung
Bedienung Kapitel 5 Dieses Kapitel beschreibt die Verwendung der einzelnen Funktionen. DEUTSCH - 135...
Seite 136: Netzwerkverbindung
Die Plug-In-Software „Frühwarnsoftware“, die den Status der Anzeigegeräte und ihrer Peripheriegeräte innerhalb eines Intranets überwacht, Abweichungen der Geräte meldet und Zeichen möglicher Abweichungen erkennt, kann ebenfalls verwendet werden. Einzelheiten finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/). f PJLink Bedienung oder Statusabfrage des Projektors können von einem Computer unter Verwendung des PJLink- Protokolls durchgeführt werden.
Seite 137: Beispiel Von Netzwerkverbindungen Über Einen Doppelkabeltransmitter
Kapitel 5 Bedienung — Netzwerkverbindung Beispiel einer normalen Netzwerkverbindung Computer Projektor Netzwerkkabel (ungekreuzt) Netzwerkkabel (ungekreuzt) Switching-Hub Achtung f Wenn ein Netzwerkkabel direkt an den Projektor angeschlossen wird, darf die Netzwerkverbindung nicht im Freien hergestellt werden. Hinweis f Ein Netzwerkkabel ist erforderlich, um die Netzwerkfunktion nutzen zu können. f Schließen Sie ein Netzwerkkabel an, um das Ethernet-Signal am <LAN>-Anschluss oder <DIGITAL LINK/LAN>-Anschluss des Projektors zu senden/empfangen.
Seite 138: Einstellen Des Projektors
Panasonic-Website (https://panasonic.net/cns/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsproblemen, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Seite 139: Websteuerungsfunktion
Kapitel 5 Bedienung — Websteuerungsfunktion Websteuerungsfunktion Folgende Bedienung ist von einem Computer unter Verwendung der Websteuerungsfunktion möglich. f Einstellung und Anpassung des Projektors f Anzeige des Projektorstatus f Übertragung einer E-Mail-Nachricht im Falle eines Projektorproblems Der Projektor unterstützt „Crestron Connected“, und die folgende Anwendungssoftware von Crestron Electronics, Inc.
Seite 140: Kapitel 5 Bedienung - Websteuerungsfunktion
Kapitel 5 Bedienung — Websteuerungsfunktion f Ein Passwort sollte aus mindestens acht Einzelbyte-Zeichen besteht. f Ein Passwort sollte mindestens drei der folgenden vier Zeichentypen enthalten. g Großbuchstaben g Kleinbuchstaben g Ziffern g Symbole (~!@#$%^&*()_+\|}{][<>.,/?`) Geben Sie das in Schritt 4) eingegebene Passwort erneut in [Password(Retype)] ein. Klicken Sie auf [Change].
Seite 141: Beschreibungen Von Optionen
Kapitel 5 Bedienung — Websteuerungsfunktion Option Funktion Administrator Standardbenutzer Seite [Projector status] Fehlerinformationsseite [Status] [Network status] [Access error log] ― [Mail error log] ― [Basic control] [Projector control] [Detail control] ― [Network config] ― [Adjust clock] ― [Ping test] ― [Detailed set up] [E-mail set up] ―...
Seite 142 Kapitel 5 Bedienung — Websteuerungsfunktion Zeigen Sie den Status des Projektors für die folgenden Optionen an. [PROJECTOR TYPE] 10 [INPUT] Zeigt den Typ des Projektors an. Zeigt den Status des ausgewählten Eingangs an. [MAIN VERSION] 11 [INTAKE AIR TEMPERATURE] Zeigt die Firmwareversion des Projektors an. Zeigt den Status der Lufteinlasstemperatur des Projektors an.
Seite 143 Kapitel 5 Bedienung — Websteuerungsfunktion Der aktuelle Status der Netzwerkeinstellung wird angezeigt. [Access error log]-Seite Klicken Sie auf [Status] → [Access error log]. Das Fehlerprotokoll des Webservers wird angezeigt, etwa der Zugriff auf Seiten, die nicht existieren, oder der Zugriff mit nicht autorisierten Benutzernamen oder Passwörtern. Seite [Mail error log] Klicken Sie auf [Status] →...
Seite 144 Kapitel 5 Bedienung — Websteuerungsfunktion [Basic control]-Seite Klicken Sie auf [Projector control] → [Basic control]. [POWER] [SYSTEM] Schaltet das Gerät aus/ein. Wechselt die Systemmethode. [SHUTTER] Bildschirmanzeige des Projektors Schaltet um, ob die Blendenfunktion genutzt wird (aktiviert Zeigt die gleichen Elemente wie in der Bildschirmanzeige (Verschluss: geschlossen)/deaktiviert (Verschluss: offen)).
Seite 145 Kapitel 5 Bedienung — Websteuerungsfunktion [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Klicken Sie auf die Schaltfläche [Next], um die aktuellen Einstellungen anzuzeigen. f Klicken Sie auf die Schaltfläche [Change], um den Einstellungsänderungs-Bildschirm anzuzeigen. [PROJECTOR NAME] [DNS1] Geben Sie den Namen des Projektors ein.
Seite 146 Kapitel 5 Bedienung — Websteuerungsfunktion [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Time Zone] [NTP SERVER NAME] Wählen Sie die Zeitzone aus. Geben Sie die IP-Adresse oder den Servernamen des NTP- Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
Seite 147 Kapitel 5 Bedienung — Websteuerungsfunktion [E-mail set up]-Seite Die E-Mail kann regelmäßig an voreingestellte E-Mail-Adressen (bis zu zwei Adressen) gesendet werden oder wenn ein Fehler oder Problem aufgetreten ist. Klicken Sie auf [Detailed set up] → [E-mail set up]. [ENABLE] [MINIMUM TIME] Wählen Sie [ENABLE], um die E-Mail-Funktion zu verwenden.
Seite 148 Kapitel 5 Bedienung — Websteuerungsfunktion [Authentication set up]-Seite Stellen Sie die Authentifizierungselemente ein, wenn eine POP-Authentifizierung oder SMTP-Authentifizierung notwendig ist, um eine E-Mail zu senden. Klicken Sie auf [Detailed set up] → [Authentication set up]. [Auth] [Password] Wählen Sie die Authentifizierungsmethode, die von Ihrem Geben Sie das Passwort für den POP-Server oder den SMTP- Internetanbieter festgelegt wurde.
Seite 149: Inhalt Der Gesendeten E-Mail
Einzelheiten zu den einzelnen Einstellungselementen finden Sie im Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] des Projektors. Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Die folgende E-Mail wird versendet, wenn die E-Mail-Einstellungen eingerichtet wurden. === Panasonic projector report(CONFIGURE) === Projector Type : PT-FRZ50 Serial No : SW1234567...
Seite 150 Kapitel 5 Bedienung — Websteuerungsfunktion Beispiel einer E-Mail, die bei einem Fehler gesendet wird Die folgende E-Mail wird gesendet, wenn ein Fehler aufgetreten ist. === Panasonic projector report(ERROR) === Projector Type : PT-FRZ50 Serial No : SW1234567 ----- Error information ----- H11 Intake air temp.
Seite 151 Kapitel 5 Bedienung — Websteuerungsfunktion [Set up password]-Seite (Für Administratorkonto) Klicken Sie auf [Set up password]. [Administrator] [PJLink] Wird verwendet, um die Einstellung des Administratorkontos zu Wird verwendet, um die Einstellung des PJLink-Kontos zu ändern. ändern. [User] [Next] Wird verwendet, um die Einstellung eines Wird verwendet, um die Einstellung des Passwortes zu ändern.
Seite 152 Kapitel 5 Bedienung — Websteuerungsfunktion [User] Der Benutzername und das Passwort des Standardbenutzerkontos können festgelegt werden. [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein.
Seite 153 Kapitel 5 Bedienung — Websteuerungsfunktion [Set up password] (Für Standardbenutzerkonto) Das Passwort des Standardbenutzerkontos kann geändert werden. [Old Password] [Retype] Geben Sie das aktuelle Passwort ein. Geben Sie das gewünschte neue Passwort erneut ein. [New Password] [OK] Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Bestätigt die Änderung des Passworts.
Seite 154 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Tools] Klicken Sie auf der Bedienseite auf [Tools]. [Control System] Netzwerkstatus Nehmen Sie die Einstellungen vor, die für die Kommunikation Zeigt die Einstellung des kabelgebundenen LAN an. des Projektors mit dem anzuschließenden Controller [DHCP] erforderlich sind. Zeigt die aktuelle Einstellung an.
Seite 155 Kapitel 5 Bedienung — Websteuerungsfunktion Seite [Help] Klicken Sie auf der Bedienseite auf [Help]. Das [Help Desk]-Fenster wird angezeigt. [Help Desk] Eine Meldung kann gesendet/empfangen werden, wenn der Administrator Crestron Connected verwendet. DEUTSCH - 155...
Seite 156: Hdmi-Cec-Funktion Verwenden
Kapitel 5 Bedienung — HDMI-CEC-Funktion verwenden HDMI-CEC-Funktion verwenden Mit der HDMI-CEC-Funktion wird die grundlegende Bedienung eines CEC-kompatiblen Geräts mit der Fernbedienung des Projektors oder die Link-Steuerung zwischen dem Projektor und dem CEC-kompatiblen Gerät ausgeführt. Ein CEC-Gerät anschließen Schließt ein CEC-kompatibles Gerät an den Anschluss <HDMI 1 IN> oder <HDMI 2 IN> an. CEC-kompatibles Gerät, CEC-kompatibles Gerät, Blu-ray-Disc-Player (Beispiel)
Seite 157: Details Über Die Link-Steuerung
Kapitel 5 Bedienung — HDMI-CEC-Funktion verwenden Menüsteuerung eines HDMI-CEC-kompatiblen Geräts Wenn das Einstellungsmenü des CEC-kompatiblen Geräts angezeigt wird, können Sie auf der Fernbedienung die Tasten ▲▼◀▶ und <ENTER> verwenden, um das Menü zu bedienen. Details über die Link-Steuerung Wenn Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [HDMI CEC] → [PROJEKTOR -> GERÄT]/[GERÄT -> PROJEKTOR] auf eine andere Einstellung als [INAKTIV] einstellen, können die folgenden Verbindungsvorgänge ausgeführt werden.
Seite 158: Aktualisieren Der Firmware
Verfügbarkeit der Firmware zu bestätigen, die aktualisiert werden kann, oder um die Firmware herunterzuladen. *1 PASS: Panasonic Professional Display and Projector Technical Support Website Einzelheiten finden Sie auf der Panasonic-Website (https://panasonic.net/cns/projector/pass/). r Aktualisierbare Firmware Hauptversion r So prüfen Sie die Firmwareversion...
Seite 159: Kapitel 5 Bedienung - Aktualisieren Der Firmware
Laden Sie das Tool für die Firmware-Aktualisierung für diesen Projektor (komprimierte Datei im zip-Format) von der Panasonic-Website (https://panasonic.net/cns/projector/pass/) herunter. f Dateiname (Beispiel): FirmUpdateTool_FRZ50_101.zip (Aktualisierungstool für den PT-FRZ60/PT-FRZ50 mit der Hauptversion 1.01) Bestätigen der Einstellung des Projektors Bestätigen Sie im Vorfeld die Einstellung des zu aktualisierenden Projektors.
Seite 160: Bestätigen Der Computereinstellung
Doppelklicken Sie auf die ausführbare Datei, die beim Extrahieren generiert wurde. f Das Aktualisierungstool wird gestartet und der Bestätigungsbildschirm wird angezeigt. PT-FRZ60 / FRZ50 / FRZ55 Prüfen Sie den Status des Projektors. f Prüfen Sie, dass sich der zu aktualisierende Projektor im Standby-Modus befindet.
Seite 161 Wählen Sie [I accept]. Klicken Sie auf [Next]. f Der Bildschirm mit den Verbindungseinstellungen wird angezeigt. PT-FRZ60 / FRZ50 / FRZ55 1.01 Geben Sie die Einstellungsdetails des Projektors ein. f Geben Sie die Details ein, die bei dem zu aktualisierenden Projektor festgelegt sind.
Seite 162 Kapitel 5 Bedienung — Aktualisieren der Firmware 10) Klicken Sie auf [Start]. f Die Aktualisierung wird gestartet. f Die Lichtquellenanzeige <TEMP> und die Lichtquellenanzeige <LIGHT> des Projektors blinken während der Aktualisierung abwechselnd rot. f Die verstrichene Zeit und der ungefähre Fortschritt können über den Anzeigebildschirm des Aktualisierungsstatus geprüft werden.
Seite 163: Kapitel 6 Wartung
Wartung Kapitel 6 Dieses Kapitel beschreibt Prüfverfahren im Falle von Problemen und Wartungsverfahren für das Gerät. DEUTSCH - 163...
Seite 164: Lichtquellen-/Temperaturanzeige
Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Lichtquellen-/Temperaturanzeige Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, werden Sie von der Lichtquellenanzeigen <LIGHT> oder der Temperaturanzeige <TEMP> durch ein Leuchten oder Blinken benachrichtigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie folgende Maßnahmen. Achtung f Befolgen Sie unbedingt die unter „Ausschalten des Projektors“...
Seite 165 Kapitel 6 Wartung — Lichtquellen-/Temperaturanzeige Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (2 Mal) (3 Mal) Die Innentemperatur ist Die Innentemperatur ist Der Kühllüfter hat angehal- Status Aufwärmstatus hoch (Warnung). hoch (Standby-Status). ten. f Haben Sie das Gerät f Sind die Lufteintritts-/Abluftöffnungen blockiert? bei niedriger Temperatur Ursache ―...
Seite 166: Wartung
Kapitel 6 Wartung — Wartung Wartung Vor der Wartung des Projektors f Schalten Sie den Projektor vor Wartungsarbeiten aus. (x Seiten 38, 46) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 46) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab.
Seite 167: Kapitel 6 Wartung - Fehlerbehebung
Kapitel 6 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der <MAIN POWER>-Schalter auf <OFF> eingestellt? f Führt die Steckdose Strom? ―...
Seite 168 Kapitel 6 Wartung — Fehlerbehebung Probleme Zu überprüfende Punkte Seite f Ist das HDMI-Kabel sicher verbunden? Das Video von einem HDMI-kompatiblen Gerät f Schalten Sie die Stromversorgung des Projektors und des externen Gerätes aus ― wird nicht angezeigt oder und ein. erscheint verwürfelt.
Seite 169: [Selbsttest]-Anzeigen
Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen [SELBSTTEST]-Anzeigen [SELBSTTEST] kann im Menü [PROJEKTOR EINSTELLUNGEN] → [STATUS] → [SELBSTTEST] überprüft werden. Die folgende Liste zeigt das alphanumerische Symbol, das angezeigt wird, wenn ein Fehler oder eine Warnung aufgetreten ist, sowie Einzelheiten dazu. Überprüfen Sie „Aktionsnummer“ und befolgen Sie die Maßnahme unter „Maßnahme für Fehler und Warnung“...
Seite 170: Maßnahme Für Fehler Und Warnung
Kapitel 6 Wartung — [SELBSTTEST]-Anzeigen Hinweis f Die Selbstdiagnoseanzeige und die Einzelheiten der Störung können unterschiedlich sein. f Für Fehler und Warnungen, die nicht in der Tabelle beschrieben werden, wenden Sie sich bitte an Ihren Händler. r Maßnahme für Fehler und Warnung Aktionsnum- Maßnahme Die Betriebstemperatur ist zu hoch.
Seite 171: Kapitel 7 Anhang
Anhang Kapitel 7 Dieses Kapitel beschreibt die technischen Daten und den Kundendienst für den Projektor. DEUTSCH - 171...
Seite 172: Technische Informationen
Kapitel 7 Anhang — Technische Informationen Technische Informationen Verwenden der PJLink-Funktion Die Netzwerkfunktion dieses Projektors unterstützt PJLink Klasse 1 und Klasse 2 und die Einstellung des Projektors oder das Abfragen des Projektorstatus kann mit dem PJLink-Protokoll über den Computer durchgeführt werden. Hinweis f Für die Verwendung der PJLink-Funktion muss das Passwort für das Administratorkonto (x Seite 128) festgelegt werden.
Seite 173: Kapitel 7 Anhang - Technische Informationen
NAME? xxxxx mens [PROJEKTORNAME] eingestellt ist. Abfrage des Herstellerna- INF1? Panasonic Gibt den Herstellernamen aus. mens Abfrage des Modellna- PT-FRZ60 INF2? Gibt den Modellnamen aus. mens PT-FRZ50 Andere Informationsab- INF0? xxxxx Gibt die Hauptversion der Firmware an. fragen Abfrage von Klasseninfor- CLSS? Gibt die PJLink-Klasse aus.
Seite 174 Kapitel 7 Anhang — Technische Informationen Kanaleinstellungen können unter Verwendung des Menüs [NETZWERK] → [Art-Net] → [EINSTELLUNG Art-Net- KANAL] (x Seite 133) umgeschaltet werden. Die Einzelheiten der dem jeweiligen Kanal zugewiesenen Steuerung gehen aus der folgenden Tabelle hervor. f Die Kanalzuweisung für [ANWENDER] ist Werkseinstellung. Die Zuweisung kann geändert werden. Steuerungseinzelheiten Kanal [ANWENDER]...
Seite 175: Stromversorgung
Kapitel 7 Anhang — Technische Informationen r STROMVERSORGUNG Leistung Parameter Ausgangswert Standby 0-63 Keine Wirkung 64-191 Strom ein 192-255 r VERSCHLUSS Leistung Parameter Ausgangswert VERSCHLUSS: Offen, nicht stumm 0-63 Keine Wirkung 64-191 VERSCHLUSS: Geschlossen, stumm 192-255 r ZEIT DER EINBLENDUNG, ZEIT DER AUSBLENDUNG (wenn [EINSTELLUNG Art-Net-KANAL] auf [1] eingestellt ist) Bedienung zusammen mit VERSCHLUSS Leistung...
Seite 176: Steuerungsbefehle Via Lan
„Deaktivierung“ und dann zurück auf „Aktivierung“ ein. f Um das LOGO BENUTZER-Bild zu erstellen und zu registrieren, verwenden Sie „Logo Transfer Software“. Die Software kann von der Panasonic-Website heruntergeladen werden (https://panasonic.net/cns/projector/). Steuerungsbefehle via LAN Der Projektor kann über den <DIGITAL LINK/LAN>- oder den <LAN>-Anschluss gesteuert werden, indem das Steuerungsbefehlformat über den <SERIAL IN>-Anschluss verwendet wird.
Seite 177: Befehl-Übertragungsverfahren
Kapitel 7 Anhang — Technische Informationen Hinweis f Für das Senden und Empfangen von Befehlen über LAN muss das Passwort für das Administratorkonto (x Seite 128) festgelegt werden. Verbinden Beziehen Sie IP-Adresse und Portnummer (Ausgangswert = 1024) des Projektors und fordern Sie eine Verbindung mit dem Projektor an.
Seite 178: Fehlerrückmeldung
Kapitel 7 Anhang — Technische Informationen r Fehlerrückmeldung Abschlusszei- Zeichenfolge Einzelheiten chen “ERR1” Unbestimmter Steuerungsbefehl “ERR2” Außerhalb des Parameterbereichs “ERR3” Besetzt-Status oder keine Annahmeperiode (CR) Nachricht 0x0d “ERR4” Auszeit oder keine Annahmeperiode “ERR5” Falsche Datenlänge “ERRA” Passwort stimmt nicht überein Datenlänge 4 bytes ―...
Seite 179: Stiftbelegungen Und Signalnamen
Kapitel 7 Anhang — Technische Informationen Bei Verbindung unter Verwendung eines DIGITAL LINK-kompatiblen Geräts Projektoranschlüsse DIGITAL LINK-kompatibles Gerät Computer DIGITAL LINK DIGITAL LINK D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Netzwerkkabel (ungekreuzt) Hinweis f Die Zieleinheit von [RS-232C] (x Seite 107) muss entsprechend der Verbindungsmethode eingestellt werden. f Wenn Sie die Verbindung unter Verwendung eines DIGITAL LINK-kompatiblen Geräts herstellen, stellen Sie das Menü...
Seite 180: Steuerungsbefehl
Kapitel 7 Anhang — Technische Informationen Grundformat (enthält Unterbefehle) Entspricht dem Grundformat Unterbefehl (5 Bytes) Parameter (6 Bytes) Symbol „+“ oder „–“ (1 Byte) und Einstellung oder Einstellwert (5 Bytes) Vorgang (1 Byte) „=“ (Den angegebenen Wert mit dem Parameter einstellen) *1 Bei der Übertragung eines Befehls, der keinen Parameter benötigt, sind Vorgang (E) und Parameter nicht erforderlich.
Seite 181: Projektor-Steuerungsbefehl (Mit Unterbefehl)
Kapitel 7 Anhang — Technische Informationen Parameter/Ausgabezei- Befehl Einzelheiten Anmerkung (Parameter) chenfolge VIDEO COMPUTER1 COMPUTER2 Umschaltung des Ein- gangssignals HDMI1 HDMI2 DIGITAL LINK Verschlusssteuerung GEÖFFNET Abfrage des Verschluss- SCHLIESSEN status STANDARD/VID AUTO/AUTO Bildseitenverhältnisum- schaltung 16:9 DIREKT H-V ANPASSUNG Abfrage der Bildseiten- H-GESTRECKT verhältniseinstellung V-ANPASSUNG...
Seite 182: Verzeichnis Kompatibler Signale
Kapitel 7 Anhang — Technische Informationen Verzeichnis kompatibler Signale In der folgenden Tabelle sind die Videosignale angegeben, die mit dem Projektor kompatibel sind. f Folgende Symbole zeigen Formate an. g V: VIDEO, Y/C g R: RGB (analog) g Y: YC (analog) g H: HDMI g DL: DIGITAL LINK f Der Eingang entsprechend den einzelnen Elementen in der Plug-and-Play-Spalte ist wie folgt.
Seite 183 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Plug and Play Pixeltakt- Signalname Auflösung frequenz Format HDMI DIGITAL LINK Horizontal Vertikal (SIGNALFORMAT) (Pixel) COMPUTER (MHz) (kHz) (Hz) 4K/60P 4K/30P 2K 4K/60P 4K/30P 4 096 x 2 160 112,5 50,0 297,0 H/DL ― ―...
Seite 184 Kapitel 7 Anhang — Technische Informationen Abtastfrequenz Plug and Play Pixeltakt- Signalname Auflösung frequenz Format HDMI DIGITAL LINK Horizontal Vertikal (SIGNALFORMAT) (Pixel) COMPUTER (MHz) (kHz) (Hz) 4K/60P 4K/30P 2K 4K/60P 4K/30P 1400 x 1050/75 1 400 x 1 050 82,2 75,0 155,9 R/H/DL ―...
Seite 185: Kapitel 7 Anhang - Technische Daten
Kapitel 7 Anhang — Technische Daten Technische Daten Die Spezifikationen des Projektors sind wie folgt. PT-FRZ60W, PT-FRZ60B, PT-FRZ60BD, PT-FRZ50W, 100 V - 240 V (100 V - 240 V Wechselstrom), 50 Hz/60 Hz Stromversorgung PT-FRZ50B, PT-FRZ50BD PT-FRZ60BT, PT-FRZ50BT 110 V (110 V Wechselstrom), 60 Hz PT-FRZ60W, PT-FRZ60B, 540 W (5,8 A - 2,3 A) PT-FRZ60BD...
Seite 186 Kapitel 7 Anhang — Technische Daten Betriebstempe- 0 °C (32 °F) bis 45 °C (113 °F) ratur Betriebsbe- dingungen Betriebsluft- 10 % bis 80 % (keine Kondensation) feuchtigkeit Stromversor- 3 V Gleichstrom (AAA/R03/LR03-Batterie x 2) gung Fernbedie- Reichweite Innerhalb ca. 30 m (98'5") (wenn die Bedienung direkt vor dem Signalempfänger erfolgt) nung Gewicht 102 ] (3,6 Unzen) (einschließlich Batterien)
Seite 187 RGB-Eingang f Auflösung: 640 x 400 bis 1 920 x 1 200 f Pixeltaktfrequenz: 162 MHz oder weniger f PIAS (Panasonic Intelligent Auto Scanning)-System -Eingang f Auflösung: 480i/576i bis 1 920 x 1 080 f Pixeltaktfrequenz: 148,5 MHz oder weniger f Die Anschlüsse HD/SYNC und VD unterstützen keine 3-wertige SYNC.
Seite 188: Kapitel 7 Anhang - Abmessungen
Kapitel 7 Anhang — Abmessungen Abmessungen Einheit: mm (Zoll) 249 (9-13/16") 210 (8-9/32") 373 (14-11/16") 420 (16-17/32") 498 (19-5/8") * Die tatsächlichen Abmessungen können in Abhängigkeit vom Produkt abweichen. 188 - DEUTSCH...
Seite 189: Kapitel 7 Anhang - Vorkehrungen Für Das Anbringen Der Aufhängevorrichtung
Wir übernehmen keinerlei Haftung für Schäden am Projektor, die sich aus der Verwendung einer Aufhängevorrichtung ergeben, die nicht von Panasonic hergestellt wurde, oder die sich aus einem nicht geeigneten Installationsort der Aufhängevorrichtung ergeben, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist.
Seite 190 Kapitel 7 Anhang — Vorkehrungen für das Anbringen der Aufhängevorrichtung r Abmessungen für die Schraubenbohrungen zum Fixieren des Projektors (Projektoransicht von unten) Einheit: mm (Zoll) " 71 (2-25/32 " 210 (8-9/32 " 345 (13-19/32 190 - DEUTSCH...
Seite 191: Index
Index Index Einstellung der einstellbaren Füße Projizieren [EINST. STARTVORGANG] Abmessungen <ENTER>-Taste [ABSCHALTING DER RGB FARBEN] [RASTER POSITION] Fernbedienung 23, 57 <AC IN>-Anschluss 25, 38 Projektorgehäuse [RAUSCHUNTERDRÜCKUNG] [ADMINISTRATORKONTO] Registrierung neuer Signale [ERWEITERTES MENÜ] 60, 73 Aktualisieren der Firmware <RETURN>-Taste Erweiterungssignalsperrbereich [ALLE BENUTZERDATEN LADEN] [ETHERNET-MODEL] Fernbedienung [ALLE BENUTZERDATEN SICHERN]...
Seite 192 Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Panasonic Corporation Web Site : https://panasonic.net/cns/projector/ © Panasonic Corporation 2020 W0820JG0 -PT...

Diese Anleitung auch für:

Pt-frz50

Panasonic PT-FRZ60 Bedienungsanleitung, Funktionsanleitung

Wichtige Hinweise zur Sicherheit

Kapitel 1 Vorbereitung

Vorsichtsmaßnahmen Beim Gebrauch

Über Ihren Projektor

Vorbereiten der Fernbedienung

Kapitel 2 Erste Schritte

Einrichtung

Vor dem Anschließen

Kapitel 3 Grundlegende Bedienung

Ein-/Ausschalten des Projektors

Projizieren

Bedienen der Fernbedienung

Einstellen der Identifikationsnummer der Fernbedienung

Kapitel 4 Einstellungen

Menünavigation

Menü [BILD]

Menü [POSITION]

Menü [ERWEITERTES MENÜ]

Menü [MENUE SPRACHE(LANGUAGE)]

Menü [ANZEIGE OPTION]

Menü [PROJEKTOR EINSTELLUNGEN]

[Testbilder]

Menü [LISTE der REGISTRIERTEN SIGNALE]

Menü [SICHERHEIT]

Menü [NETZWERK]

Kapitel 5 Bedienung

Netzwerkverbindung

Websteuerungsfunktion

HDMI-CEC-Funktion Verwenden

Aktualisieren der Firmware

Kapitel 6 Wartung

Lichtquellen-/Temperaturanzeige

Wartung

Fehlerbehebung

[SELBSTTEST]-Anzeigen

Kapitel 7 Anhang

Technische Informationen

Quicklinks

Verwandte Anleitungen für Panasonic PT-FRZ60

Inhaltszusammenfassung für Panasonic PT-FRZ60
