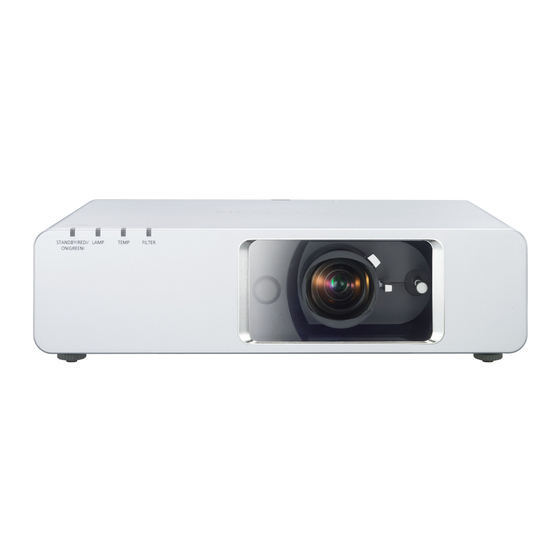

- Seite 1 Bedienungsanleitung LCD-Projektor Gewerbliche Nutzung PT-FW300NTE Modell Nr. PT-FW300E (PT-FW300NTE) Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf. TQBJ0284-1 EUTSCH...
-
Seite 2: Wichtige Hinweise Zur Sicherheit
In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Projektors. Wir hoffen, dass sie dazu beitragen werden, dass Sie Ihr neues Produkt bestmöglich nutzen können, und dass Sie mit Ihrem Panasonic-LCD- Projektor zufrieden sein werden. Die Seriennummer dieses Produkts finden Sie auf der Unterseite des Geräts. - Seite 3 Wichtige Hinweise zur Sicherheit Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw.
-
Seite 4: Konformitätserklärung
Cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/EC. Les clients peuvent télécharger une copie de la DC originale pour ce produit à partir de notre serveur DC: http://www.doc.panasonic.de Coordonnées dans l’UE : Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F.R.Germany... - Seite 5 Wichtige Hinweise zur Sicherheit EUTSCH - 5...
-
Seite 6: Inhaltsverzeichnis
Inhalt Schnellanleitung Wichtige Hinweise Wichtige Hinweise zur Sicherheit ......2 1. Aufstellung des Projektors Konformitätserklärung ............4 Siehe „Aufstellung“ auf Seite 17. Hinweise für die Sicherheit ........8 WARNUNG ............... 8 VORSICHT................ 9 Vorsichtshinweise für den Transport....... 10 Vorsichtshinweise für die Aufstellung......10 Hinweise für den Betrieb .......... - Seite 7 Inhalt Einstellungen Wartung Menünavigation............32 Die Anzeigen TEMP, LAMP und FILTER ....49 Hauptmenü und Untermenüs.......... 32 Behebung der angezeigten Probleme ......49 Navigation durch das Menü ..........34 Pflege und Ersatzteile ..........50 BILD-Menü ..............35 Reinigung des Projektors ..........50 BILDAUSWAHL ..............
-
Seite 8: Hinweise Für Die Sicherheit
Das Netzkabel darf nicht abgeändert, mit schweren Verwenden Sie keine andere Deckenhalterung als Gegenständen belastet, erhitzt, verdreht, stark gebo- eine von Panasonic autorisierte Halterung. gen, gezogen oder gebündelt werden. Falls Fremdkörper oder Wasser in den Projektor Bei Verwendung eines beschädigten Netzkabels besteht eine hohe Gefahr von Kurzschlüssen, eines... -
Seite 9: Vorsicht
Hinweise für die Sicherheit Berühren Sie auf keinen Fall die ausgelaufene Halten Sie die Hände oder andere Gegenstände Flüssigkeit einer Batterie. nicht in die Nähe der Luftauslassöffnung. An der Luftauslassöffnung tritt heiße Luft aus. Halten Falls Ihre Haut in Kontakt mit der Flüssigkeit kommt, könnten Sie sich Hautverletzungen zuziehen. -
Seite 10: Vorsichtshinweise Für Den Transport
Hinweise für die Sicherheit Beim Einsetzen der Batterien müssen die Polaritäten Stützen Sie sich nicht auf den Projektor. beachtet werden. Sie können stürzen und dabei kann der Projektor beschädigt werden; außerdem können Sie sich Ver- Falls die Batterien falsch eingesetzt werden, können sie explodieren oder auslaufen und ein Brand oder letzungen zuziehen. -
Seite 11: Hinweise Für Den Betrieb
Hinweise für die Sicherheit Den Projektor nicht in der Nähe von Wenn Sie diesen Projektor in großen Höhenlagen, Hochspannungsleitungen und Motoren aufstellen. zwischen 1.400 m und 2.700 m (4.593 - 8.858 Ft) Meereshöhe benutzen, stellen Sie HÖHENLAGE Der Projektor kann durch elektromagnetische Störun- gen beeinflusst werden. -
Seite 12: Zubehör
Hinweise für die Sicherheit Zubehör Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Fernbedienung für Fernbedienung für AA-Batterien für Sicherheitskabel PT-FW300NTE (x1) PT-FW300E (x1) fernbedienung (x2) TTRA0141 N2QAYB000305 N2QAYB000367 Befestigungsschraube (×1) Sicherheitskabel (x1) Netzkabel (x1) K2CM3DH00016 CD-ROM (x1) -
Seite 13: Vor Gebrauch Lesen
Vor Gebrauch lesen Bildschirm für erforderliche Mindesteinstellungen Wenn Sie zum ersten Mal ein Bild projizieren, wird ein Bildschirm angezeigt, in dem Sie die erforderlichen Mindest- einstellungen vornehmen müssen. WERKSEINSTELLUNG INSTALLATION Wählen Sie die gewünschte Installationsart aus. 1. Wählen Sie die gewünschte Spracheinstellung durch Drücken auf I H aus und drücken Sie die Aufstellung auf einem Tisch/ ENTER-Taste. -
Seite 14: Projektorgehäuse
Anordnung und Funktion der Bedienelemente Projektorgehäuse Sicht von oben und Vorderansicht Anzeigen Betriebsanzeige (Seite 24) LAMP-Anzeige (Seite 49) TEMP-Anzeige (Seite 49) FILTER-Anzeige (Seite 49) Signalempfänger für die Fernbedienung (Seite 27) Umgebungsluminanzsensor (ALS) (Seite 36) Objektivverschiebungshebel (Seite 19) Lüftungseingang Lautsprecher Projektionsobjektiv Vorderseitenabdeckung Fassen Sie die beiden oberen Ecken Hebel... -
Seite 15: Rück- Und Unteransicht
Anordnung und Funktion der Bedienelemente Rück- und Unteransicht Sicherheitsschloss Zum Anschluss der im Handel er- hältlichen Kabelsicherung von Ken- sington zum Schutz Ihres Lampenfach Projektors. Mit dem Kensington (Seite 50) MicroSaver-Sicherheitssystem kompatibel Lüftungsöffnung Aus dieser Öffnung ent- weicht heiße Luft. MAIN POWER Schaltet den Projektor ein/aus. -
Seite 16: Fernbedienung
Quellenbil- dete Funktionen über die dern. (Seite 30) Optionen für die Schnelltaste zu. (Seite 30) Regelt die Lautstärke der (Als PT-FW300NTE angezeigt) Lautsprecher. (Seite 31) Dient der Größenänderung durch digitalen Zoom. (Seite 28) Diese Tasten dienen der Netzwerksteuerung. Weitere Anwei- sungen finden Sie auf der mitgelieferten CD-ROM. -
Seite 17: Aufstellung
Aufstellung Größe der Projektionsfläche und Reichweite Sie können die Projektionsgröße mit dem 2,0×-Zoomobjektiv anpassen. Die Reichweite des Projektors wird folgen- dermaßen berechnet. Projiziertes Bild Als 16:10 angezeigt Projektionsfläche Alle unten aufgeführten Berechnungen und Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen. -
Seite 18: Projektionsarten
Aufstellung Projektionsarten Der Projektor kann für folgende 4 Projektionsarten verwendet werden. Zur Einrichtung der gewünschten Projektions- art auf dem Projektor, Siehe „INSTALLATION“ auf Seite 44. Aufstellung auf einem Tisch/auf Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von dem Fußboden, Projektion von vorn hinten INSTALLATION: FRONT/TISCH... -
Seite 19: Objektivverschiebung Und -Positionierung
Aufstellung Objektivverschiebung und -positionierung Wenn sich der Projektor nicht direkt vor der Mitte der Projektionsfläche befindet, können Sie die Position des proji- zierten Bildes mit dem objektivverschiebungshebel im Verschiebungsbereich des Objektivs ändern. Einstellen des objektivverschie- bungshebels 1. Öffnen Sie die vorderseitenabdeckung. 2. - Seite 20 Aufstellung Aufstellungsbereich des Projektors Ziehen Sie bei der Bestimmung des Aufstellungsorts von Projektionsfläche und Projektor auch die Möglichkei- ten der Objektivverschiebung in Betracht. Siehe „Positionieren des Bildes“ auf Seite 26. Wenn die Position der Projektionsfläche nicht geändert werden kann Projektor Aufstellung Vertikale Mitte der Projektionsfläche...
-
Seite 21: Anschlüsse
Anschlüsse Vor dem Anschluss an den Projektor Lesen und befolgen Sie die Betriebs- und Anschlusshinweise für alle Peripheriegeräte. Die Peripheriegeräte müssen ausgeschaltet werden. Verwenden Sie Kabel, die zu dem entsprechenden Peripheriegerät passen. Wenn das Eingangssignal gestört ist, kann die Qualität des projizierten Bildes leiden, und die Zeitkorrektur wird aktiviert. -
Seite 22: Anschlussbeispiel: Av-Anlage
Anschlüsse Anschlussbeispiel: AV-Anlage Anschluss an VIDEO IN/S-VIDEO IN Zum S-Video-Ausgang DVD-Player Oder Videorecorder Zum Video-Ausgang oder Audioausgang Audiosystem HINWEIS: • Wenn Sie mehr als ein AV-Gerät anschließen, müssen Sie die Audio-Verbindung von Hand umschalten. Anschluss an DVI-D IN Zum Computerausgang Zum HDMI-Ausgang Mit HDMI ausgestatteter DVD-Player (HDCP) -
Seite 23: Netzkabel
Ein- und Ausschalten des Projektors Netzkabel Anschluss Trennen des Anschlusses 1. Stellen Sie sicher, dass die Form des Netzsteckers 1. Ziehen Sie das Netzkabel von der Steckdose ab. und des AC IN (Stromeingang)-Anschlusses auf 2. Drücken Sie die Lasche nach unten, und schieben der Rückseite des Projektors übereinstimmen. -
Seite 24: Betriebsanzeige-Anzeige
Ein- und Ausschalten des Projektors Betriebsanzeige-Anzeige Die Betriebsstatusanzeige informiert Sie über den Betriebsstatus. Wenn die Anzeige LAMP oder TEMP blinkt, kann der Hauptschalter nicht eingeschaltet werden. Siehe „Die Anzeigen TEMP, LAMP und FILTER“ auf Seite 49. Betriebsanzeige Betriebsstatus Status Leuchtet nicht und blinkt nicht Der MAIN POWER ist ausgeschaltet. -
Seite 25: Einschalten Des Projektors
Ein- und Ausschalten des Projektors Einschalten des Projektors 1. Schalten Sie den MAIN POWER ein. 3. Drücken Sie die Betriebstaste. Die Netzanzeige leuchtet rot. Nachdem die Betriebsstatus-Anzeige mehrmals 2. Öffnen Sie die vorderseitenabdeckung. geblinkt hat, leuchtet sie grün. Das EINSCHALT LOGO wird auf der Projektionsflä- Bei der Bedienung über die fernbedienung ist dies che angezeigt. -
Seite 26: Projizieren Eines Bildes
Projizieren eines Bildes Wahl des Eingangssignals 1. Schalten Sie die angeschlossenen Geräte ein. HINWEIS: Drücken Sie die Wiedergabetaste des entsprechen- den Gerätes. • SIGNALSUCHE ist standardmäßig auf EIN gestellt, das 2. Drücken Sie bei Bedarf die INPUT SELECT- Signal der angeschlossenen Geräte wird automatisch erkannt. -
Seite 27: Bedienung Der Fernbedienung
Lichtquellen ab. Bei starken Lichtquellen wie z. B. Leuchtstofflampen kann die fernbedienung eventuell Funktionsstörungen aufweisen. (Als PT-FW300NTE angezeigt) • Wenn zwischen der fernbedienung und dem signal- empfänger für die fernbedienung Hindernisse vorhan- den sind, funktioniert die fernbedienung unter Umständen nicht ordnungsgemäß. -
Seite 28: Umschalten Des Eingangssignals
Bedienung der Fernbedienung Umschalten des Eingangssignals Drücken der COMPUTER-Taste Sie können das Eingangssignal von Hand umschalten, indem Sie Tasten COMPUTER, COMPUTER1 COMPUTER2 NETWORK und VIDEO drücken. Drücken Sie die entsprechende Taste mehrmals, oder drükken Sie I H, um folgendermaßen durch die Eingänge zu schalten. Das tat- HINWEIS: sächlich projizierte Bild wird einige Momente später geändert. -
Seite 29: Standbild
Bedienung der Fernbedienung Standbild Drücken Sie die FREEZE-Taste, um das Bild Drücken Sie die FREEZE-Taste erneut, um mit der Pro- aufzunehmen und den Ton anzuhalten. Das jektion fortzufahren. Bild wird als Standbild angezeigt, während die AV-Anlage weiterläuft. Unterbrechen der Projektion Um Strom zu sparen, können Sie die Projekti- tor unterbrechen. -
Seite 30: Verwendung Einer Zugewiesenen Funktion
Bedienung der Fernbedienung Verwendung einer zugewiesenen Funktion Sie können der Taste FUNCTION eine ausgewählte Funktion zuweisen. Folgende Funktionen können zugewiesen werden. Optionen Funktionen Siehe HINWEIS: Deaktiviert der Taste • Siehe „FUNKTIONSTASTEN MENÜ“ auf Seite 44. INAKTIV FUNCTION. Zeigt das Menü BILDFORMAT BILDFORMAT Zeigt das Menü... -
Seite 31: Verwendung Des Laserzeigers
Warnmeldung "LASER-ZEIGER NICHT ACTIV." auf dem Bildschirm angezeigt. Während der Menü-Anzeige wird die Warnmeldung nicht angezeigt. (Als PT-FW300NTE angezeigt) VORSICHT: Die Durchführung anderer als hier aufgeführter Einstellungen und Verfahren sowie eine nicht sachgemäße Bedienung des Geräts kann zu gefährlicher Strahlung führen. -
Seite 32: Menünavigation
Menünavigation Hauptmenü und Untermenüs Die Menüoptionen wurden strukturiert und kategorisiert. POSITION Sie können mit den Tasten F G I H durch das Menü navigieren. Siehe „Menünavigation“ auf Seite 32. TRAPEZ Seite 37 Die unterstrichenen Einträge sind die werkseitig voreingestellten Standardwerte. (Standard: 0) Einige Standardeinstellungen unterscheiden sich je SHIFT... - Seite 33 25 MIN. 30 MIN. Seite 48 35 MIN. 40 MIN. 45 MIN. 50 MIN. KABEL-NETZWERK 55 MIN. 60 MIN. KABELLOSES NETZWERK (Nur PT-FW300NTE) START MODUS Seite 43 NAMEN ÄNDERN PASSWORT LETZTE EINST. STANDBY PASSWORT ÄNDERN INSTALLATION Seite 44 NETZWERK STANDBY...
-
Seite 34: Navigation Durch Das Menü
Menünavigation Navigation durch das Menü Anzeige Aktuelle Einstellungen Bedienung Betätigen Sie die MENU-Taste, um Menü 1. Mit den Tasten F G können Sie zum gewünschten Aktuelle Einstellungen und die Bedienhinweise Menüpunkt des Hauptmenüs blättern. Drücken Sie anzuzeigen. die Taste ENTER, um diesen auszuwählen. Der ausgewählte Menüpunkt wird orange unterlegt, das Aktuelle entsprechende untermenü... -
Seite 35: Bild-Menü
BILD-Menü FARBE Fernbedienung Bedienteil Sie können die Farbsättigung des projizierten Bildes anpassen. (Nur bei VIDEO/S-VIDEO/YP /RGB- Filmsignalen bzw. DVI-Filmsignalen verfügbar) Siehe „Navigation durch das Menü“ auf Seite 34. Heller Dunkler Siehe „Hauptmenü und Untermenüs“ auf Seite 32. BILDAUSWAHL TINT Abhängig von der Projektionsumgebung können Sie diese voreingestellten Parameter verwenden, um die Sie können den Hautfarbton im projizierten Bild Bildprojektion zu optimieren. -
Seite 36: Farbton
BILD-Menü FARBTON TV-SYSTEM Sie können den Weißabgleich des projizierten Bildes Wenn das Videosignal geändert wird, schaltet die anpassen. Einstellung automatisch um. Sie können die Einstellung NIEDRIG Blauer manuell anhand der Videodaten umstellen. Mit den STANDARD Abgeglichenes Weiß Tasten I H schalten Sie durch die einzelnen Optionen. HOCH Röter (Nur bei S-VIDEO/VIDEO verfügbar) -
Seite 37: Position-Menü
POSITION-MENÜ SHIFT V Fernbedienung Bedienteil Wenn im Menü BILDFORMAT die Einstellung H- GESTRECKT ausgewählt ist, können Sie das projizierte Bild für die Feineinstellung durch Drücken der Tasten I H vertikal verschieben. (Nur bei NETWORK- Signalen verfügbar) Siehe „Navigation durch das Menü“ auf Seite 34. DOT CLOCK Siehe „Hauptmenü... -
Seite 38: Bildformat
POSITION-MENÜ H-GESTRECKT BILDFORMAT Das Bild im Format 4:3/5:4 wird unter Beibehal- tung des ursprünglichen Verhältnisses zur horizon- Sie können das Bildkantenverhältnis bei Bedarf manuell talen Begrenzung der BILDSCHIRMFORMAT umschalten. Mit den Tasten I H schalten Sie durch die Einstellgröße gestreckt; der vertikale Rand wird einzelnen Optionen. -
Seite 39: Bildsperre
POSITION-MENÜ Das Anzeigemuster für Menüpunkte hängt vom jeweiligen Signal ab BILDSCHIRMFORMAT (siehe Seite 40) Signale 16:10 16:9 4:3 IH 16:9 IH H-GESTRECKT IH 4:3 IH H-GESTRECKT IH VIDEO/S-VIDEO/YP H-V ANPASSUNG IH DIREKT H-V ANPASSUNG IH DIREKT AUTO IH 4:3 IH 16:9 IH AUTO IH 4:3 IH H-GESTRECKT NTSC H-GESTRECKT IH... -
Seite 40: Menü Anzeige Option
Menü ANZEIGE OPTION DVI-D IN Fernbedienung Bedienteil HINWEIS: • Die DVI-D IN-Einstellung für optimale Qualität hängt vom Ausgabegerät ab. Weitere Informationen finden Sie in der Betriebsanleitung des angeschlossenen Geräts. Siehe „Navigation durch das Menü“ auf Seite 34. • Das DVI-Signal ist sehr empfindlich, daher kann es bei Siehe „Hauptmenü... -
Seite 41: Einschalt Logo
Menü ANZEIGE OPTION EINSCHALT LOGO AUTOMATIK Sie können das beim Start des Projektors angezeigte Sie können die Funktion der AUTO SETUP-Taste für Logo ein- oder ausschalten. Wählen Sie die gewünschte den Fall deaktivieren, dass das COMPUTER-Signal Option mit den Tasten I H aus. Nun wird für 30 erkannt wurde. -
Seite 42: Weitere Funktionen
Menü ANZEIGE OPTION WEITERE FUNKTIONEN Über die Menübedienung können Sie die Funktionen anwenden, die nur für die Fernbedienung gelten. Menüpunkte Siehe AUTOMATIK siehe Seite 27. STANDBILD siehe Seite 29. siehe Seite 29. STUMMSCHALTUNG SbS-MODUS siehe Seite 30. DOPPELBILD siehe Seite 29. Sie können das projizierte Bild vergrößern. -
Seite 43: Menü Projektor Einst
Menü PROJEKTOR EINST. COMPUTER2 AUSWAHL Fernbedienung Bedienteil Sie können die Funktion des COMPUTER2 IN/1 OUT- Anschlusses umschalten. EINGANG COMPUTER2 IN AUSGANG COMPUTER1 OUT AUTO-ABSCHALTUNG Siehe „Navigation durch das Menü“ auf Seite 34. Siehe „Hauptmenü und Untermenüs“ auf Seite 32. Sie können den Timer so einstellen, dass der Projektor nach einem bestimmten Zeitraum automatisch STATUS ausgeschaltet wird, wenn kein Signal erkannt wird. -
Seite 44: Installation
Seite lauter ist. EMULATION Links ist lauter Rechts ist lauter Sie können für die COMPUTER-Verbindung zu den IM STANDBY MODUS Steuerungsbefehlen des vorherigen Panasonic-Modells umschalten. Sie können die Audioausgabe im Bereitschaftsmodus ein- und ausschalten. Modelle F100, FW100, F200, Keine Audiowiedergabe im GRUNDEINST. -
Seite 45: Testbild
Menü PROJEKTOR EINST. COMPUTER2 FILTER-ZÄHLER RESET COM.AUDIO IN 2 Audioausgabe bei Eingang über Nach dem Austausch des automatischen COMPUTER AUDIO 2. Reinigungsfilters (ACF), muss die Einstellung für AUDIO IN Audioausgabe bei Eingang über VERBLEIBENDER FILTER von STATUS im Menü AUDIO IN. PROJEKTOR EINST. -
Seite 46: Sicherheit-Menü
SICHERHEIT-Menü PASSWORT ÄNDERN Fernbedienung Bedienteil Sie können das Standardpasswort ändern. 1. Geben Sie ein Passwort von bis zu acht Zeichen mit den Tasten F G I und H ein. 2. Drücken Sie die Taste ENTER. 3. Drücken Sie genau die gleiche Tastenfolge, die Sie Siehe „Navigation durch das Menü“... -
Seite 47: Menu-Sperre
SICHERHEIT-Menü MENU-SPERRE BEDIENELEMENT EINST. Sie können die Funktion der MENU-Taste sperren und HINWEIS: somit bei jedem Öffnen des Menüs das Passwort • Wenn Sie die Tasten für das Bedienteil und die abfragen lassen. Fernbedienung deaktivieren, können Sie nicht zum Deaktiviert das System für die Bereitschaftsmodus zurückkehren. -
Seite 48: Netzwerk-Menü
Optionen im NETZWERK- Fernbedienung Bedienteil Menü Im NETZWERK-Menü stehen folgende Optionen zur Verfügung. KABEL-NETZWERK KABELLOSES NETZWERK PT-FW300NTE (Nur Siehe „Navigation durch das Menü“ auf Seite 34. NAMEN ÄNDERN Siehe „Hauptmenü und Untermenüs“ auf Seite 32. PASSWORT PASSWORT ÄNDERN HINWEIS: NETZWERK STANDBY •... -
Seite 49: Die Anzeigen Temp, Lamp Und Filter
Die Anzeigen TEMP, LAMP und FILTER Behebung der angezeigten Probleme Wenn ein Problem am Projektor auftritt, wird dies von den Anzeigen TEMP, LAMP bzw. FILTER angezeigt. Gehen Sie zur Behebung des Problems wie folgt vor. 1. Überprüfen Sie den Status aller Anzeigen und des Projektors. Schalten Sie den Projektor dann ordnungsgemäß... -
Seite 50: Pflege Und Ersatzteile
Pflege und Ersatzteile Reinigung des Projektors Vor der Reinigung des Projektors Schalten Sie den MAIN POWER ab und ziehen Sie das Netzkabel aus der Steckdose. Ziehen Sie alle Kabel vom Projektor ab. Reinigung der Außenoberfläche des Projektors Wischen Sie Schmutz und Staub mit einem weichen Tuch ab. Wenn der Schmutz schwer zu entfernen ist, befeuchten Sie einen Lappen mit Wasser, wringen Sie den Lappen gut aus und wischen Sie den Projektor damit ab. -
Seite 51: Austausch
Pflege und Ersatzteile Austausch Ausbau und Austausch der Lampe 1. Lösen Sie die zwei Lampenabdeckung-Befesti- 5. Setzen Sie die neue Lampe richtig herum ein. gungsschrauben auf der Rückseite des Projektors, LAUFZEIT wird automatisch auf „0“ zurückgestellt. bis sie sich frei drehen lassen, und nehmen Sie die Lampenabdeckung ab. - Seite 52 Pflege und Ersatzteile Austausch Zurücksetzen des 1. Drehen Sie den Projektor um und legen Sie ihn vorsichtig auf ein weiches Tuch. VERBLEIBENDER FILTER 2. Lösen Sie die drei ACF-Abdeckung-Befestigungs- schrauben mit einem Kreuzschlitzschraubendreher 1. Schalten Sie den Projektor ein und lassen Sie sich und nehmen Sie die ACF-Abdeckung ab.
-
Seite 53: Fehlerbehebung
Fehlerbehebung Sollte ein Problem nicht zu beheben sein, wenden Sie sich an Ihren Händler. Problem Ursache Siehe Seite Das Netzkabel ist nicht angeschlossen. Der MAIN POWER ist ausgeschaltet. An der Netzsteckdose liegt keine Spannung an. Das Gerät schaltet sich Die TEMP-Anzeige leuchtet oder blinkt. nicht ein. -
Seite 54: Technische Informationen
Technische Informationen Verzeichnis kompatibler Signale Dot clock- Abtastfrequenz Anzeige-auflö- Frequenz Bild-qua- sung Modus Format lität DVI-D DVI-D (Punkte) H (kHz) V (Hz) (MHz) RBG2 EIDI1 EIDI2 NTSC/NTSC 4.43/ 720 x 480i 15,7 59,9 PAL-M/PAL60 PAL/PAL-N/SECAM 720 x 576i 15,6 50,0 525i (480i) 720 x 480i 15,7... -
Seite 55: Serieller Anschluss
Technische Informationen Serieller Anschluss Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden wurde, gesteuert werden. Anschluss D-sub, 9-poliger Stecker Serieller Anschluss (Buchse) Computer Stiftzuweisungen und Signalnamen Stift Nr. -
Seite 56: Steuerungsbefehle
Computeranschlusshilfe angezeigt. Hersteller Tastenbefehl Hersteller Tastenbefehl Hersteller Tastenbefehl TOSHIBA SONY Panasonic SHARP Apple EPSON FUJITSU Sonstige DELL HINWEIS: • Die Computeranschlusshilfe wird nach 5 Minuten ausgeblendet. • Weitere Informationen finden Sie in der Bedienungsanleitung des Computers. -
Seite 57: Remote-Anschluss
Technische Informationen REMOTE-Anschluss Sie können den Projektor von Orten, die nicht mehr in der Reichweite der fernbedienung liegen, mit dem REMOTE- Anschluss fernsteuern. Stiftzuweisungen und Signalnamen Stift Nr. Signalname Inhalt Erdung POWER EINSCHALTEN INPUT SEL3 Auswahl von Eingangssignal 3 INPUT SEL1 Auswahl von Eingangssignal 1 INPUT SEL2 Auswahl von Eingangssignal 2... -
Seite 58: Dvi-D In-Anschluss
Technische Informationen DVI-D IN-Anschluss Stiftzuweisungen und Signalnamen Stiftnr. Signalname Stiftnr. Signalname TMDS-Daten 2- TMDS-Daten 2+ TMDS-Daten 2/4 ERDUNG abgeschirmt Hot Plug- Erkennung TMDS-Daten 0- DDC-Uhr TMDS-Daten 0+ TMDS-Daten 0/5 DDC-Daten abgeschirmt TMDS-Daten 1- TMDS-Uhr TMDS-Daten 1+ abgeschirmt TMDS-Daten 1/3 TMDS-Uhr+ abgeschirmt TMDS-Uhr- Sicherheitsmaßnahmen für Deckenhalterungen... -
Seite 59: Größe Der Projektionsfläche Und Reichweite Für Das Bildformat 4:3
Technische Informationen Größe der Projektionsfläche und Reichweite für das Bildformat 16:9 Alle nachstehenden Maße und Berechnungsergebnisse sind Schätzwerte und können geringfügig von den tatsäch- lichen Maßen abweichen. Projektionsgröße (16 : 9) Reichweite (L) Diagonale der Projek- Höhe der Proje- Breite der Projekti- Mindestabstand (LW) Höchstabstand (LT) tionsfläche (SD) -
Seite 60: Technische Angaben
Technische Informationen Technische Angaben Stromversorgung AC 100 - 240 V 50 Hz/60 Hz 350 W Stromverbrauch Im Bereitschaftsmodus (bei inaktiver Lüftung): Ca. 4 W Stromaufnahme 4,1 A - 1,5 A Panelgröße (diagonal) Typ 0,74 Seitenverhältnis 16 : 10 LCD-Panel Anzeige 3 transparente LCDs (RGB) System Aktivmatrix... - Seite 61 Eine Leitung, für die Netzwerkverbindung LAN (RJ-45) 10 Base-T/100Base-TX Kompatibel IEEE802.11b/IEEE802.11g (Standardprotokoll für kabellose LAN) KABELLOSES Wireless-Kanal IEEE802.11b/IEEE802.11g: 1 - 13 Kanäle (Nur PT-FW300NTE Abstand 30 m (98'5") Abhängig von der Anwendungsumgebung Gehäuse Kunststoff (PC+ABS) Breite 432 mm (17") Abmessungen Höhe 128,5 mm (5 - 1/32")
-
Seite 62: Abmessungen
Technische Informationen Abmessungen Maßeinheit: mm 85.4 (2 - 1/16") (3 - 11/32") 432 (17") Eingetragene Warenzeichen VGA und XGA sind Warenzeichen der International Business Machines Corporation. S-VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC. -
Seite 63: Index
Index DOPPELFENSTER ............30 DOT CLOCK ..............37 Abmessungen ..............62 DVI EDID ................ 40 AC IN (Stromeingang) ............ 15 DVI-D IN ..............15 ACF (Automatischer Reinigungsfilter) ......15 ............58 Stiftzuweisungen ..............51 Austausch DVI-SIGNALPEGEL ............40 ..............15 Batteriefach ............ - Seite 64 Index ..............12 LAUTSTÄRKE Zubehör ..............44 Sicherheitsschloss ............15 Einstellung ........31 Sicherung des Netzkabels Funktion der Fernbedienung ..........16 Taste der Fernbedienung ..............23 Anbringen Lüftungseingang ............. 14 ..............12 Zubehör Lüftungsöffnung .............. 15 SIGNAL ................43 SIGNALSUCHE .............. 41 STANDARD .........
- Seite 66 Printed in Japan S0908-1118B...
