10 Montage und Einstellungen
10.1 Grundmodell
Vorbereitung
Packen sie das Produkt aus und entfernen
Sie alle Verpackungsteile.
Das Gerät ist komplett montiert.
Stellen sie sicher, dass das Produkt
vollständig und unbeschädigt ist.
Sitzhöhe (Bild 1)
Fußtaste (4) drücken und Sitzaufnahme in
gewünschte Höhe drücken (2).
Sitzneigung (Bild 1)
Fußtaste (3) drücken und Sitzaufnahme in
gewünschte Schräglage drücken (1).
Neigung und Höhe
des Schiebebügels (Bild 2)
Klemmhebel (5, 6) auf beiden Seiten lösen,
Schiebebügel in ge wünschte Höhe (6) bzw.
Neigung (7) bringen und Klemmhebel
wieder festziehen.
Betätigung der Fußbremsen
(Zimmeruntergestell)
Durch drücken der Hebel an den hinteren
Rädern lassen sich die Fußbremsen links/
rechts blockieren. Lösen der Bremsen durch
anheben der Hebel.
Bremsgriffe am Schiebebügel
(Kombiuntergestell)
Am Kombigestell sind an beiden Seiten des
Schiebegriffs Bremshebel angebracht. Beim
festen Anziehen der Bremshebel rasten
diese ein und die Feststellbremsen an den
Rädern werden aktiviert.

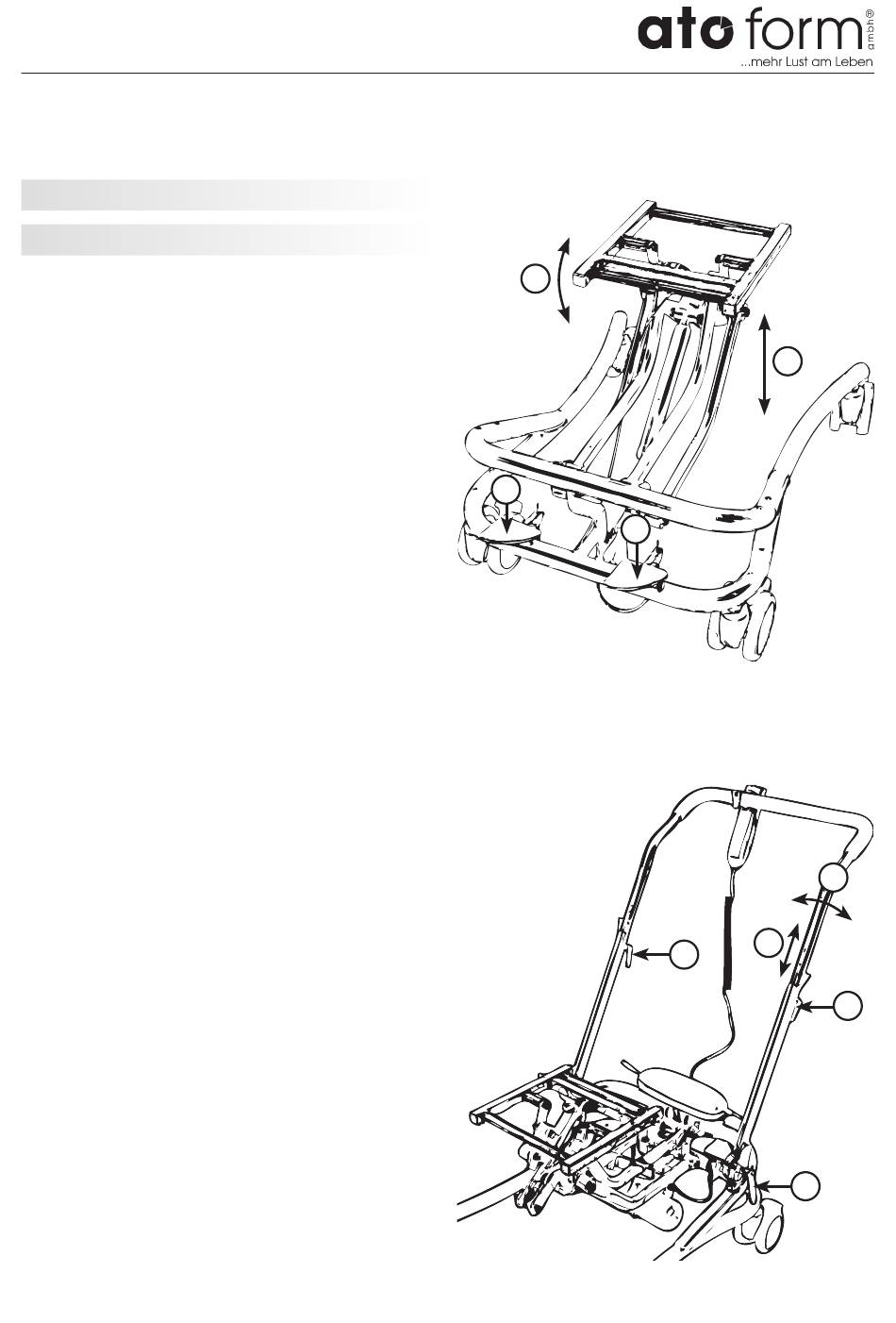

Bild 1
1
3
4
Bild 2
Montage und Einstellungen
2
8
7
5
5
6
Seite 13/24 (17/21)
