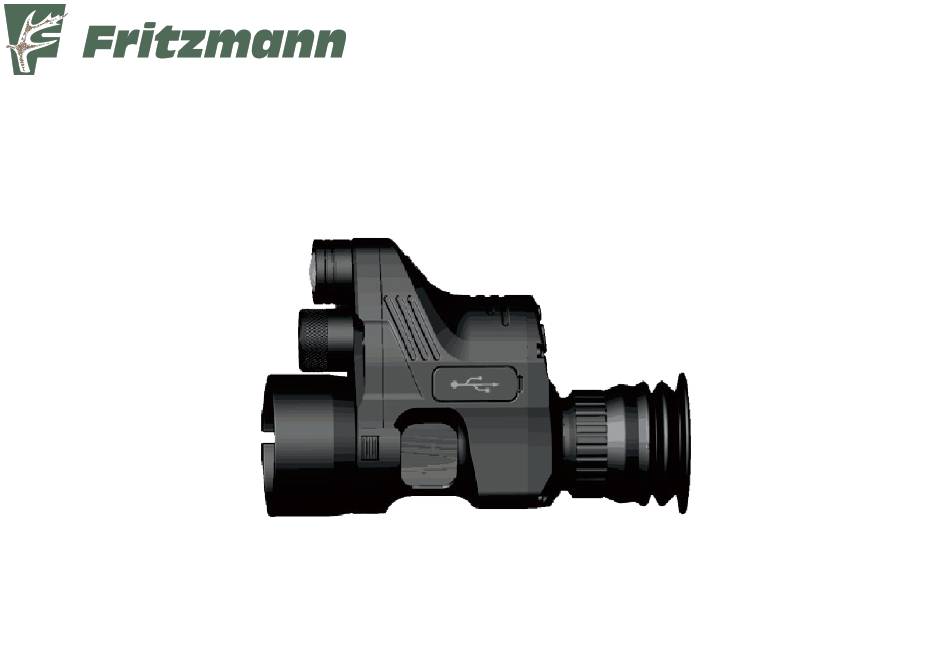

- Seite 1 Jagdzubehör, Schützen- und Outdoorbedarf seit 1904 PARD Digitales Nachtsichtgerät NV007A Artikelnr. 37150-19 bis -25 Benutzerhandbuch - 1 -...
- Seite 2 WARNHINWEIS 1. Blicken Sie nicht direkt in das IR-Infrarotlicht, da dies zu Augen- schäden führen kann! 2. Bei Dauerbetrieb in IR Stufe 3 kann das Gerät bis zu 50°C warm werden. Niemals in heißem oder eingeschaltetem Zustand in eine Tasche oder ein geschlossenes Behältnis stecken. Brandgefahr! 3.
- Seite 3 Übersicht IR-Strahler Batteriefachdeckel Basis für Adapterring - 3 -...
- Seite 4 Übersicht Schlafmodus / Ein-Ausschalter Bedientasten Adapter- verriegelung SD-Steckplatz / USB / HDMI Einstellring für Okular-Dioptrien-Einstellring Objektivfokussierung - 4 -...
- Seite 5 Bedientasten Auslöser / OK Kurzer Druck: Bild/Video aufnehmen Plus-Taste Langer Druck: Wechsel Bild-/Videomodus im Menü: nach oben im Menü: Einstellung bestätigen Menü / Play IR / SW Kurzer Druck: Kurzer Druck: Menü aufrufen/ Infrarotlampe (IR): beenden Aus, Stufe 1, 2, 3 Langer Druck: Langer Druck: Bild oder Video...
- Seite 6 Tastenfunktionen Halten Sie die Taste IR-Helligkeit / Farbe oder SW-Modus gedrückt, um zwischen Farbe- und Schwarz-Weiß-Modus zu wechseln. Halten Sie die WiFi-Taste gedrückt, um WiFi ein- und auszuschalten. Drücken Sie lange die Wiedergabetaste, um auf der SD-Karte gespeicherte Videoclips abzuspielen. Drücken Sie lange die Taste OK / Foto / Aufnahme, um zwischen Foto- und Videoaufnahmemodus umzuschalten.
- Seite 7 Auspacken Diese Box enthält eine Nachtsichtoptik mit: 1 Adapterring 1 Datenkabel 2 Sechskantschlüssel 1 Schutzhülle 1 Lithium-Ionen-Akku 18650 Die Speicherkarte ist nicht im Lieferumfang enthalten. Bitte verwenden Sie eine microSD-Karte mit maximal 128 GB. - 7 -...
-
Seite 8: Installation Der Batterie
Inbetriebnahme Installation der Batterie Bitte verwenden Sie eine aufladbare Lithiumbatterie 18650 mit 3,7 V und flachem Plus-Pol. Nehmen Sie den Batteriefachdeckel ab und achten Sie darauf, dass der Pluspol nach innen zeigt. Setzen Sie die Kappe wieder auf und schrauben Sie sie fest. (Andernfalls kann es zu einem Neustart kommen!). - Seite 9 Schließen Sie das Gerät zum Laden mit dem beiliegenden Kabel mit einem optionalen Stecker oder einem Handy-Ladekabel mit Mikro- USB-Stecker am Ladekabel-Anschluss an (Siehe Bild auf Seite 6). Die rote Status-LED leuchtet. Das Gerät ist vollständig geladen, sobald die Ladeanzeige er- lischt.
- Seite 10 Inbus-Schlüssel fest bis dieser fest sitzt und nicht mehr wackelt. Setzen Sie das PARD NV007 um ca. 35° nach links verdreht auf den Adap- ter und ziehen den Arretierknopf für den Bajonettverschluss nach hinten. Drehen Sie nun das Gerät auf die Ausgangsposition und lassen Sie den Knopf aus.
-
Seite 11: Okulareinstellung
Bedienung Ein- / Ausschalten Halten Sie die Ein-/Aus-Taste gedrückt (ca. 1 Sekunde), um das Gerät ein- oder auszuschalten. Die Betriebsanzeige leuchtet nicht. Schlafmodus Durch kurzes Drücken der Ein-/Aus-Taste schalten Sie das Gerät in den Schlafmodus. Die Betriebsanzeige leuchtet weiterhin. Zum Wechsel in den normalen Modus drücken Sie erneut kurz die Ein-/Aus-Taste. -
Seite 12: Fokussierung Der Objektivlinse
Fokussierung der Objektivlinse Bitte beenden Sie die Okulareinstellung, bevor Sie die Objektivlinsen- einstellung vornehmen. Zielen Sie auf Ihr Ziel und drehen Sie den Objektivring, bis Sie ein stabiles und scharfes Bild erhalten. Stellen Sie den Parallaxausgleich Ihrer Optik auf unendlich. Steuerung der IR-Intensität Drücken Sie im Schwarzweißmodus wiederholt die Steuertaste für die Helligkeit des IR-Strahlers, um die Helligkeit des IR-Lichts einzustellen... - Seite 13 Menübedienung Drücken Sie die Menütaste, um das Menü aufzurufen. Drücken Sie die +/- Taste, um ein Untermenü auszuwählen. Drücken Sie OK / Foto / Aufnahme, um eine Auswahl zu bestätigen. Bildschirmjustierung (Center Position Adjustment) Die Funktion kann genutzt werden, um den Bildschirm auf das Sichtfeld Ihrer Optik anzupassen.
-
Seite 14: Automatische Aufnahme (Auto Recording)
IR-Intensität (Brightness Of IR) Drücken Sie die Taste „OK“, um die Unterseite aufzurufen, und drücken Sie „+“ oder „-“, um zwischen den Standard-IR-Intensitäten „off, 1,2,3“ umzuschalten. Drücken Sie „OK“, um zu speichern. Bitte beachten Sie, dass die von Ihnen vorgenommenen Einstellungen erst beim nächsten Start wirksam werden. -
Seite 15: Aufnahme Von Videoschleifen (Loop Recording)
Aufnahme von Videoschleifen (Loop Recording) Drücken Sie die Taste „OK“, um die Unterseite aufzurufen, und wählen Sie zwischen „off“, „1 min“, „3 min“, „5 min“ oder „10 min“. Diese Einstellung legt fest, ob und wie lange Videoschleifen beim nächsten Start aktiviert sind. Zeitstempel (Date Stamp) Drücken Sie die Taste „OK“, um die Unterseite aufzurufen, und wählen Sie „on“... -
Seite 16: Belichtungskorrektur (Exposure)
Klicken Sie auf „Connect other device“ und geben Sie das WiFi-Kennwort: 12345678 ein. Ihr mobiles Gerät zeigt nun die Verbindung mit Ihrem PARD-Gerät an. Das WLAN-Symbol auf dem Bildschirm Ihres PARD-Ge- rätes wechselt dann auf grün. Sie haben nun die Geräte verbunden und können nun Bilder oder Filme auf ihrem mobilen Gerät speichern. -
Seite 17: Werkseinstellungen Zurücksetzen (Default Setting)
Sprachauswahl (Language) Wählen Sie zur Spracheinstellung „ Language „ und drücken Sie „OK“. Datum und Uhrzeit (Date/Time) Wählen Sie „Date/Time“ und drücken Sie „OK“ um die Uhrzeit einzustellen. Formatieren (Format) Wählen Sie „Format“ und drücken Sie „OK“, um die Speicherkarte zu formatieren. -
Seite 18: Spezifikationen
Spezifikationen 106 x 97 x Modell-Nr. NV007A Batterie 18650 (1x) Abmessung 47mm Vergröße- IR-Wellen- 4x -14x 850nm IR-Leistung rung länge Auflösung Speicher- Batterie- 2608 x 1944 microSD > 7h Foto laufzeit Adapter- ∞ Fokus Verbindung < 45mm WLAN 3cm- ring Auflösung... -
Seite 19: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU-Konformitätserklärung Hiermit erklärt die Georg Fritzmann & Söhne GmbH, dass das PARD NV007A der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse https://pim2.fritzmann.org/files/pdfs/5ee8e136958c8693947292.pdf verfügbar. Frequenzbänder und maximale Sendeleistung: Frequenz: Sendeleistung: 2400-2483.5 MHz max. 14,11 dBm (0.0258 W) in 3m Abstand... -
Seite 20: Garantie
Garantie Dieses Produkt verfügt über eine 24-monatige Garantie ab Kaufdatum für Material- und Verarbeitungsfehler. Diese Garantie gilt nur für den Erstkäufer! Richten Sie dieses Gerät nicht auf starke Strahlungsquel- len wie Sonne, Elektroschweißen oder Laser. Dies kann zu dauerhaften Schäden an den inneren Teilen dieses Geräts führen. Dies wird nicht durch die Garantie abgedeckt.
