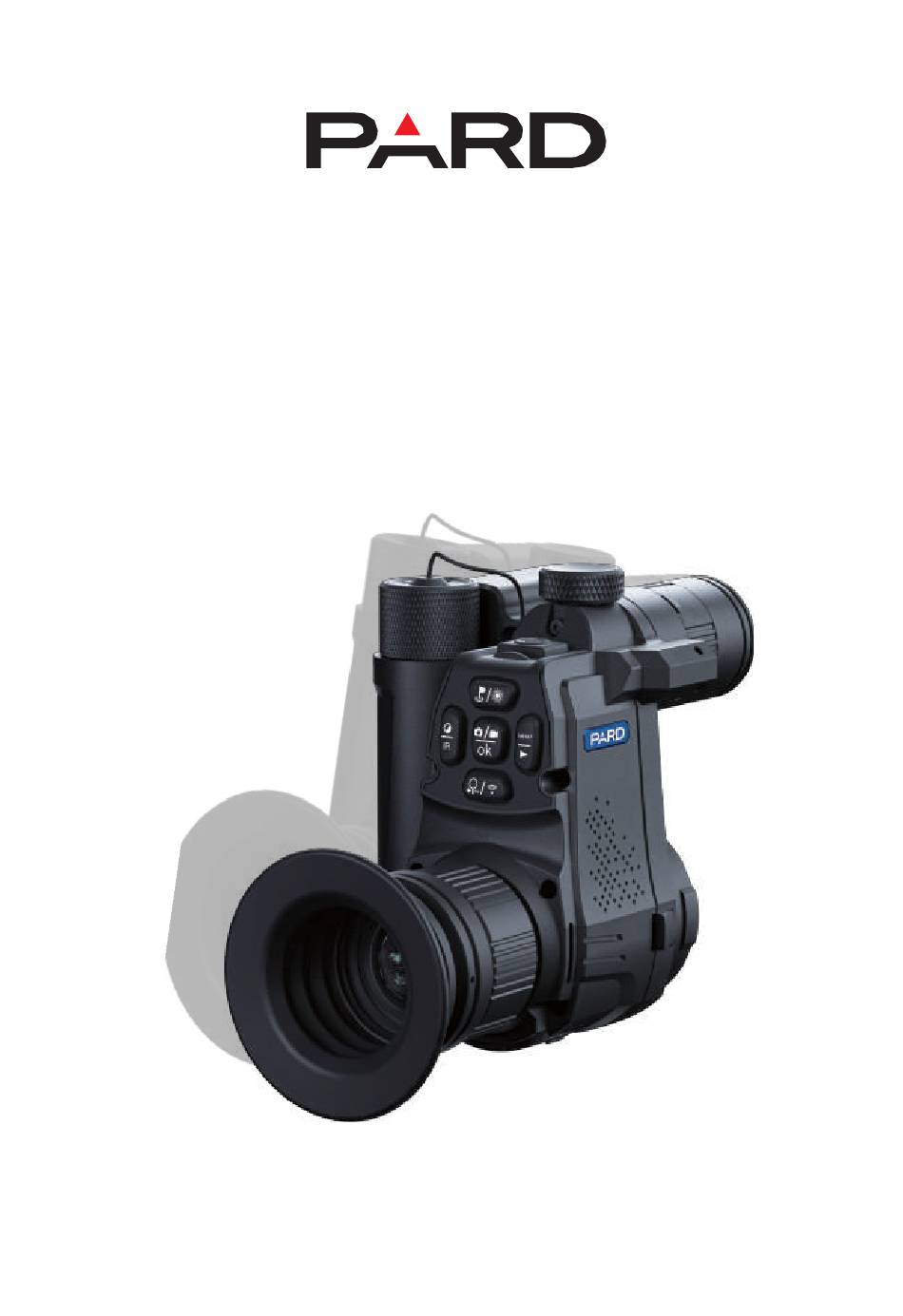

Pard NV007SP2 4K Benutzerhandbuch
Digitales nachtsichtgerät
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Pard NV007SP2 4K
Inhaltszusammenfassung für Pard NV007SP2 4K
- Seite 1 NV007SP2 4K Digitales Nachtsichtgerät Benutzerhandbuch...
- Seite 3 Wichtiger Hinweis Alle PARD-Produkte sind ausschließlich für den zivilen Gebrauch bestimmt und dürfen unter keinen Umständen für militärische Zwecke verwendet werden. Alle PARD-Produkte dürfen nicht in Länder exportiert werden, darunter unter anderem Russland, Weißrussland, Palästina, Israel, Sudan, Südsudan und andere Konfliktgebiete.
-
Seite 4: Scannen Sie Den Qr-Code, Um Privilegien Zu Genießen
Scannen Sie den QR-Code, um Privilegien zu genießen Scannen Sie den QR-Code, um Mitglied zu werden Garantieverlängerung Genießen Sie einen persönlichen Expertenservice Erhalten Sie die Möglichkeit, Produkt-Erfahrungsoffizier zu werden... -
Seite 5: Inhaltsverzeichnis
Inhalt Einführung Vorsichtsmaßnahmen Lieferumfang Beschreibung und Hauptmerkmale Technische Daten _____________________________________________________________________ Komponenten Installation Batterieinstallation und Inbetriebnahme Adapterinstallation Fokussierung Anleitung zum Startbildschirm Anleitung zum Shortcut-Modus Menü-Modus FCC-Warnung _______________________________________________________________________... -
Seite 6: Einführung
Einführung Vielen Dank, dass Sie sich für ein Gerät von PARD entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät zum ersten Mal verwenden. Befolgen Sie die Anweisungen in dieser Anleitung, um Schäden durch unsachgemäßen Gebrauch zu vermeiden. -
Seite 7: Lieferumfang
Flexibilität. Das kompakte und leichte Design des Geräts gewährleistet eine einfache Transportierbarkeit und eine benutzerfreundliche Bedienung. Zusammenfassend lässt sich sagen, dass das NV007SP2 4K ein normales Tageszielfernrohr in ein leistungsstarkes 24-Stunden-System verwandelt, das Tag und Nacht einen kontinuierlichen Einsatz ermöglicht. -
Seite 8: Wichtigste Merkmale
Wichtigste Merkmale 3840*2160 CMOS-Bildsensor Abnehmbarer IR-Strahler 1600*1200 Bildschirmauflösung WiFi-Verbindung Algorithmus zur Verbesserung des sichtbaren Lichts 6000 J Rückstoßfestigkeit (VLEA) Technische Daten Modell NV007SP2 4K Klassifizierung Digitales Nachtsichtgerät zum Aufstecken Sensor CMOS Auflösung (Pixel) 3840*2160 Pixelgröße (μm) Empfindlichkeit (Lux) 0,001 Bildfrequenz (Hz) 60 (Farbe)/30 (Schwarzweiß) - Seite 9 Anzeige OLED Auflösung (Pixel) 1600*1200 Farbmodus Farbe/Schwarzweiß Hauptfunktion Automatische Aufnahme Zeitstempel Belichtungskorrektur Speicherplatz (GB) Micro-SD-Karte (max. 128 GB) USB Typ C WLAN HDMI Unterstützte Apps PardVision2 Batterietyp Lithium-Ionen 18650*1 Ausgangsspannung (V) Betriebsdauer (h, max.) Externe Stromversorgung (V) Typ C Gehäuse AL6061 &...
-
Seite 10: Komponenten
Komponenten Leopard-Serie Hinweis: Das Bild zeigt die NV007SP2 4K mit einem IR-Strahler, der abnehmbar ist und separat erworben werden muss. Name Name Objektiv Tastatur IR-Strahler Dioptrien-Fokussierring Fokussierrad für Objektivlinse Okular Laser-Entfernungsmesser Micro-SD-Kartensteckplatz Batteriefachdeckel Typ-C-Ladeanschluss Ein-/Aus-/Standby-Taste HDMI-Anschluss Installation 1. Einbau der Batterie und Inbetriebnahme Die Schritte zum Einbau der Batterie sind wie folgt: Drehen Sie die Batterieabdeckung, bis sie sich öffnet, und entfernen Sie die Batterie. -
Seite 11: Installation Des Adapters
Um das Gerät einzuschalten, halten Sie die Ein-/Aus-Taste etwa 3 Sekunden lang gedrückt. (Wenn das PARD-Logo auf dem Bildschirm erscheint, ist das Gerät betr i e b s bereit.) 2. Installation des Adapters Um eine optimale Leistung und Benutzererfahrung zu gewährleisten, empfehlen wir dringend, den im Lieferumfang enthaltenen Originaladapter zu verwenden. -
Seite 12: Anleitung Für Den Startbildschirm
Anleitung für den Startbildschirm 17:22 WiFi-Vergrößerung Zeit IR-Lichtstärke Batteriestand Anleitung zum Schnellzugriffsmodus Knopf Einmal drücken Gedrückt halten Laser-Entfernungsmesser / Nach oben IR-Lichtstärkeeinstellung Umschalten Schwarzweiß-/Farbmodus OK/Foto aufnehmen Video aufnehmen/Video speichern Menü/Zurück Dateien Vergrößern/Verkleinern WLAN ein-/ausschalten Sleep ein/aus Ein-/Ausschalten... -
Seite 13: Menü-Modus
Taste 1 Einmal drücken： Menümodus: Drücken Sie [Taste 1], um nach oben zu scrollen und die entsprechenden Optionseinstellungen anzupassen. Startbildschirm-Modus: Drücken Sie [Taste 1], um den LRF ein- bzw. auszuschalten. Taste 2 Einmal drücken: Startbildschirmmodus: Drücken Sie [Taste 2], um die IR-Lichtstärke anzupassen. Hinweis: Sie können die IR-Lichtstärke nur nach dem Umschalten in den Schwarzweißmodus einstellen. - Seite 14 Drücken Sie [Taste 1]/[Taste 5], um zwischen den Dateien zu wechseln. Drücken Sie [Taste 3], um die gespeicherten Videos abzuspielen/anzuhalten. Drücken Sie während der Wiedergabe von Videos die Taste [1] bzw. [5], um die Wiedergabe mit 2-facher, 4-facher bzw. 8-facher Geschwindigkeit vor- oder zurückzuspulen. Drücken Sie [Taste 4], um auf die folgenden Einstellungen zuzugreifen.
-
Seite 15: Menüführung
Menüführung Drücken Sie die Taste [4], um den Menümodus aufzurufen, in dem Sie verschiedene Funktionsoptionen einstellen können. Bitte beachten Sie, dass die Tastenkombination in diesem Modus deaktiviert ist. Displayhelligkeit Voreingestellte Helligkeit des IR-Fülllichts PM05:22 PM05:22 1. Displayhelligkeit Mit dieser Funktion können Sie die Helligkeit des Bildschirms einstellen. Drücken Sie [Taste 1]/[Taste 5], um den Cursor auf die Option „Helligkeit“... -
Seite 16: Einstellung Der Mittelposition
3. Einstellung der Mittelposition Die Fadenkreuzjustierung bezieht sich auf die Einstellung der Mitte des NV007SP2. Damit wird sichergestellt, dass der Mittelpunkt des Geräts mit dem optischen Zielfernrohr übereinstimmt. Einstellung der Mittelposition PM05:22 Drücken Sie einmal [Taste 1]/[Taste 5], um den Cursor auf „Einstellung der Fadenkreuz-Mittelposition” zu bewegen, und drücken Sie dann [Taste 3], um den Modus aufzurufen. -
Seite 17: Selbstaktivierte Aufzeichnung
4. Standardfarbe Benutzer können je nach Bedarf zwischen „Farbe“ u n d „Schwarzweiß“ wählen. Drücken Sie einmal [Taste 1]/[Taste 5], um den Cursor zur Option für die Standardfarbeinstellung zu bewegen, und drücken Sie dann [Taste 3], um diese auszuwählen. Drücken Sie einmal [Taste 1]/[Taste 5], um „Farbe“ oder „Schwarzweiß“ auszuwählen. Drücken Sie einmal [Taste 3], um zu speichern und zu beenden. -
Seite 18: Standardvergrößerung
Aktivieren Sie das WLAN des NV007SP2 und des Mobilgeräts. Suchen Sie auf Ihrem Mobilgerät nach dem WLAN-Netzwerk (das WLAN-Netzwerk des Geräts ist eine Zeichenfolge, die mit PARD beginnt, einer eindeutigen Zahlenfolge). Geben Sie das Passwort 12345678 ein, um eine Verbindung herzustellen. -
Seite 19: Belichtung
10. Belichtung Benutzer können die gewünschten Belichtungseinstellungen auswählen. Drücken Sie einmal [Taste 1]/[Taste 5], um zur Belichtungsoption zu gelangen. Drücken Sie einmal [Taste 3], um sie aufzurufen. Drücken Sie einmal [Taste 1]/[Taste 5], um die gewünschte Option auszuwählen. Drücken Sie einmal auf [Taste 3], um zu speichern und zu beenden. 11. -
Seite 20: Weitere Menüs
14. Version Drücken Sie einmal [Taste 1]/[Taste 5], um zur Versionsoption zu gelangen. Drücken Sie einmal [Taste 3], um sie aufzurufen. Drücken Sie erneut einmal auf [Taste 3], um zum Ausstieg zurückzukehren. 15. Weitere Menüs Unter „Andere Menüs“ befinden sich 5 Untermenüs: „Automatische Abschaltung/Automatische Aufnahmeeinstellung/Datumsstempel/Datum und Uhrzeit/Formatieren“. -
Seite 21: Einstellung Für Automatische Aufzeichnung
15.2 Einstellung für automatische Aufzeichnung Sobald diese Funktion aktiviert ist, startet das Gerät die automatische Aufzeichnung und setzt diesen Vorgang nach dem nächsten Einschalten fort. Drücken Sie einmal [Taste 1]/[Taste 5], um zur Option für die automatische Aufnahme zu gelangen. Drücken Sie einmal [Taste 3], um sie aufzurufen. - Seite 22 15.5 Format Formatieren bedeutet, dass das Gerät alle Daten auf der Micro-SD-Karte dauerhaft löscht. Nach dem Formatieren können die Daten nicht wiederhergestellt werden. Bitte gehen Sie vorsichtig vor! Drücken Sie einmal [Taste 1]/[Taste 5], um zur Formatierungsoption zu gelangen. Drücken Sie einmal [Taste 3], um sie aufzurufen.
-
Seite 23: Fcc-Warnung
FCC-Warnung Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: Dieses Gerät darf keine schädlichen Störungen verursachen und Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschten Betriebszuständen führen können. Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. - Seite 24 @PARDusa Bitte suchen Sie unseren Kanal und folgen Sie ihm, um weitere Informationen zu erhalten. Website Geschäftliche Zusammenarbeit Servicezentrum www.pard.com sales.support@optimaxtechnologyllc.com support@pard-tech.com PARD Tel.: +1 ( 800) 986 4370 Adresse: 3500 Lakeside Court, Suite 101, Zimmer 122, Reno, NV 89509...
