ELEKTRONISCHE SCHALTUHR VALUETIME
6. DIE ELEKTRONISCHE SCHALTUHR VALUETIME
Die digitale Schaltuhr Valuetime ist ein modernes Steuergerät, das Betrieb eines
Backofens steuert. Die Schaltuhr zeigt aktuelle Uhrzeit minutengenau an. Nach
Abschluß jedes eingestellten Programms ertönt ein akustisches Signal und erfolgt
ein automatisches Ausschalten des Backofens.
Die Schaltuhr ermöglicht Realisierung folgender Funktionen:
–
Einstellen der laufenden Uhrzeit,
–
Programmieren der Betriebszeitdauer eines Backofens,
–
Programmieren der Ausschaltenszeit eines Backofens,
–
Programmieren der Betriebszeitdauer und Ausschaltenszeit eines Backofens
im 24-Sunden-Zyklus,
–
Einstellen der Kurzzeit,
•
Nachdem die Funktionstaste
ohne Gebrauch der Schaltuhr möglich.
•
Wurde ein Programm der automatischen Steuerung abgeschlossen, und die Speise
muß länger gebackt werden kann man in solchem Fall der Backofen neu
programmieren oder die Funktionstaste
Backprozeß kontrollieren.
•
Die Schaltuhr kann auch als Kurzzeit gebraucht werden, aber in diesem Fall
funktioniert Kurzzeitfunktion unabhängig von dem Programm.
6.1 ALLGEMEINES
•
Das Programmieren der Schaltuhr besteht darin, dass man zuerst eine
entsprechend gewählte Funktionstaste drückt (z.B.
Zeit mit Hilfe der Einstelltaste "+" einstellt. Die Einstelltaste "-" gibt dem Nutzer die
Möglichkeit die eingestellte Zeit zu korrigieren.
•
Ein kurzdauerndes Drücken der Einstelltasten "+" oder "-" verursacht die Änderung
der Zeit um eine Minute, dagegen ein längeres Halten der gedrückten Einstelltaste
bewirkt das Einschalten des schnellen Umspulen.
Programmieren:
–
drücken und loslassen die Taste entsprechender Funktion,
–
innerhalb von 5 Sekunden nach dem Loslassen der Taste stellt man mit Hilfe
den Einstelltasten "+" und eventuell "-" notwendige Zeit; falls innerhalb von
diesen 5 Sekunden beginnt die Programmierung nicht, wird die früher
hervorgerufene Funktion gelöscht,
–
ca. 5 Sekunden nach dem Programmierungsabschluß zeigt die Schaltuhr wieder
die aktuelle Uhrzeit an und beginnt zugleich das eingestellte Programm zu
realisieren.
20
gedrückt wird, ist die Steuerung des Backofens
drücken und selbständig weiter den
) und dann entsprechende
5.2.2 TEMPERATURWÄHLER
•
Der Temperaturwähler (Bild 20) ermöglicht die Einstellung und die automatische
Temperaturhaltung im Backraum auf dem vorgegebenen Niveau.
•
An dem Wähler wurden folgende Einstellungen gekennzeichnet - 50, 100, 150, 200
und 250; sie entsprechen den gewählten Temperaturbereichen in [°C].
•
Bei der Temperatureinstellung - den Wähler im Uhrzeigersinn drehen, bis zur Stellung,
die dem geforderten Wert entspricht. Beim Ausschalten - erfolgt das in der
Gegenrichtung.
Einschaltrichtung

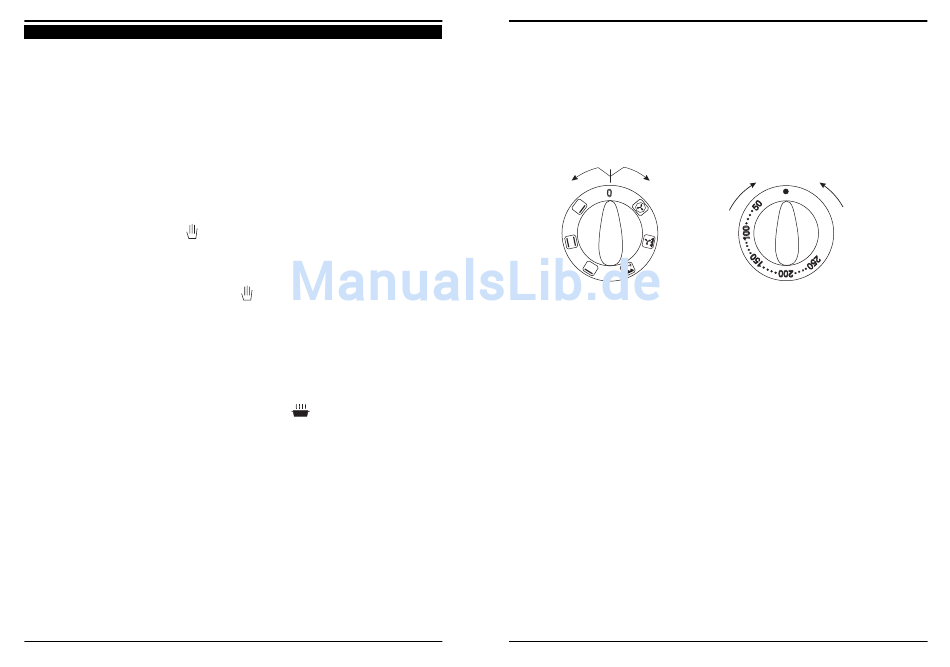

Bild 19 Betriebsartschalter
5.2.3 ELEKTRONISCHE SCHALTUHR VALUETIME
Die Elektronische Schaltuhr VALUETIME ermöglicht die Steuerung des Backofen-
betriebes im Automatik- und Halbautomatikbetrieb.
Die Anwendung der Elektronische Schaltuhr schließt die Handsteuerung des Gerätes
nicht aus.
Die Bedienungsweise der Elektronische Schaltuhr wird im weiteren Teil dieser
Gebrauchsanwei-sung beschrieben.
5.2.4 BACKRAUMBELEUCHTUNG
Die Backraumbeleuchtung ist eingeschaltet und bleibt während der folgenden
Schalterstellungen eingeschaltet.
5.3
EIN -UND AUSSCHALTEN DES BACKOFENS
Einschalten des Backofens
1. Mit dem Betriebsartschalter die Heizart des Backofens wählen,
2. Mit dem Temperaturwähler die geforderte Temperatur einstellen,
3. Mit der Elektronische Schaltuhr kann man den Backbetrieb programmieren.
Ausschalten des Backofens
Den Betriebsartschalter und den Temperaturwähler in der Nullposition stellen.
BACKOFEN
Ausschaltrichtung
Bild 20 Temperaturwähler
13
