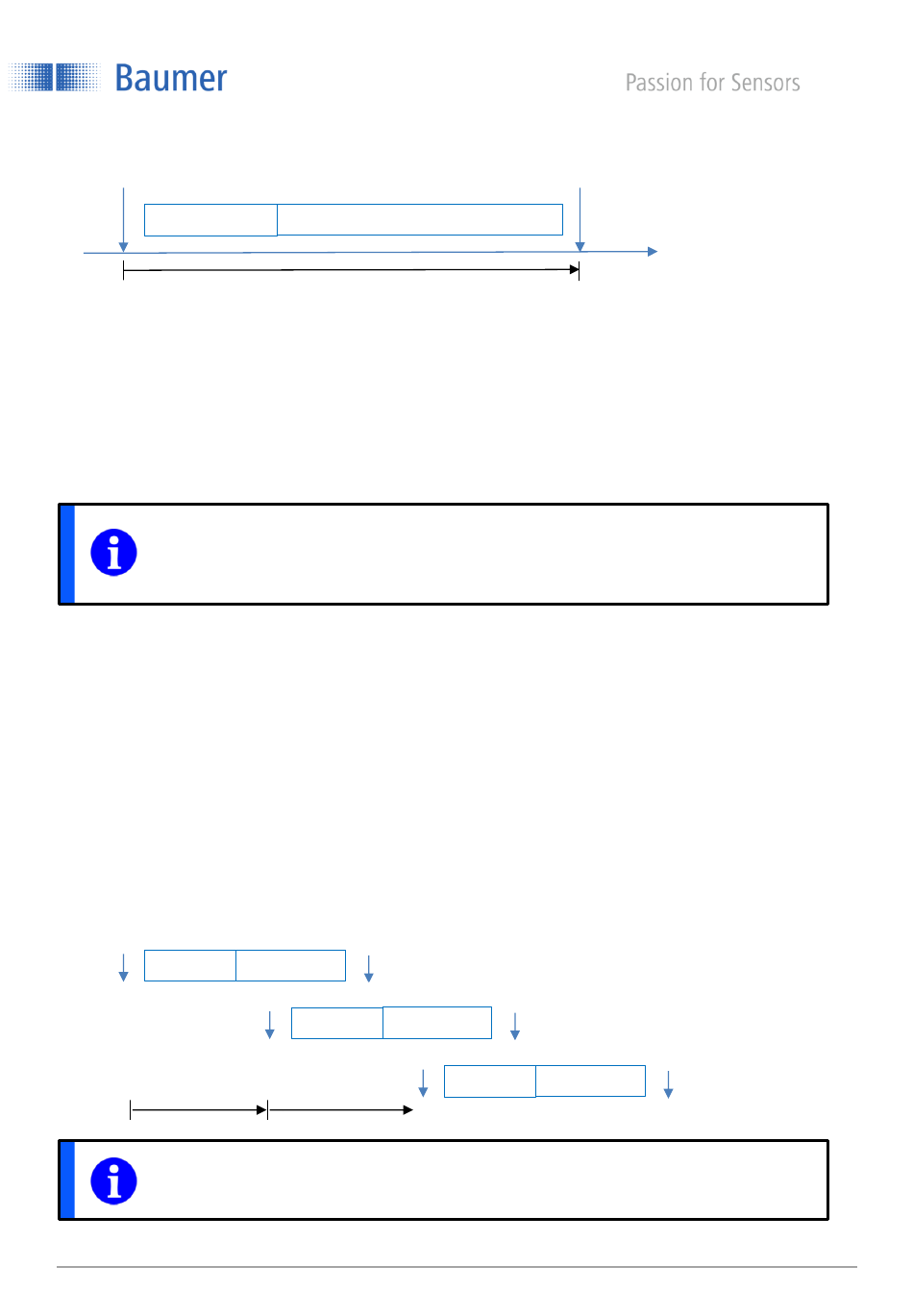

Baumer OM70 Betriebsanleitung Seite 21

Trigger
Messung
Die Dauer der Antwortverzögerung ist abhängig von der Belichtungszeit. Der Sensor passt seine
Belichtungszeit automatisch an das Messobjekt an, um möglichst immer eine optimale Lichtmenge zu
empfangen und somit eine ausreichende Belichtungsreserve zu erreichen. Die Belichtungszeit ist abhängig
von den Eigenschaften der zu vermessenden Oberfläche (Farbe/ Struktur etc.) und der Ausrichtung des
Sensors zum Messobjekt
Dunkle Objekte reflektieren weniger Licht und benötigen somit längere Belichtungszeiten als helle Objekte,
die Antwortverzögerung erhöht sich.
HINWEIS
Um bei dynamischen Anwendungen eine Zuordnung zwischen Messposition und
Ausgabewert realisieren zu können, sollte die Antwortverzögerung beachtet werden.
Filtereinstellungen haben keinen Einfluss auf die Antwortverzögerung.
4.3.3.3 Messrate in Hz
Die Messrate definiert die Anzahl Messungen innerhalb einer Sekunde. Bei einer Messrate von 500 Hz erfolgt
jede 0.002 s (1/ 500 Hz = 0.002 s) eine Messung.
Die Höhe der Messrate ist abhängig von der Belichtungszeit. Der Sensor passt seine Belichtungszeit
automatisch an das Messobjekt an, um möglichst immer eine optimale Lichtmenge zu empfangen und somit
eine ausreichende Belichtungsreserve zu erreichen. Die Belichtungszeit ist abhängig von den Eigenschaften
der zu vermessenden Oberfläche (Farbe/ Struktur etc.) und der Ausrichtung des Sensors zum Messobjekt.
Dunkle Objekte reflektieren weniger Licht und benötigen somit längere Belichtungszeiten als helle Objekte,
die Messrate wird verringert.
Die Messung und die Änderung des Ausgangs erfolgen mit der gleichen Frequenz.
Beispiel (Trigger Mode: Freilaufend oder Intervall Modus):
Trigger
Messung
1/Messrate
HINWEIS
Die maximale Geschwindigkeit bei dynamischen Anwendungen wird von der Messrate
limitiert. Filtereinstellungen haben keinen Einfluss auf die Messrate.
de_BA_OM70_Eth_point_line.docx
11.05.2021 16:03/adr
Kalkulation
Antwortverzögerung
Ausgabe
Kalkulation
Trigger
Messung Kalkulation
Trigger
1/Messrate
Ausgabe
Ausgabe
Kalkulation
Messung
...
21/90
Zeit
Ausgabe
