Baumer OM70-11112017 Bedienungsanleitung

Optoelektronische Sensoren
Photoelectric sensors
Détecteurs opto-électroniques
OM70-11112017
Distanz-Sensoren
Distance sensors
Détecteurs de mesure de distances
11112017
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/4 OM70-L0070.HH0019.VI

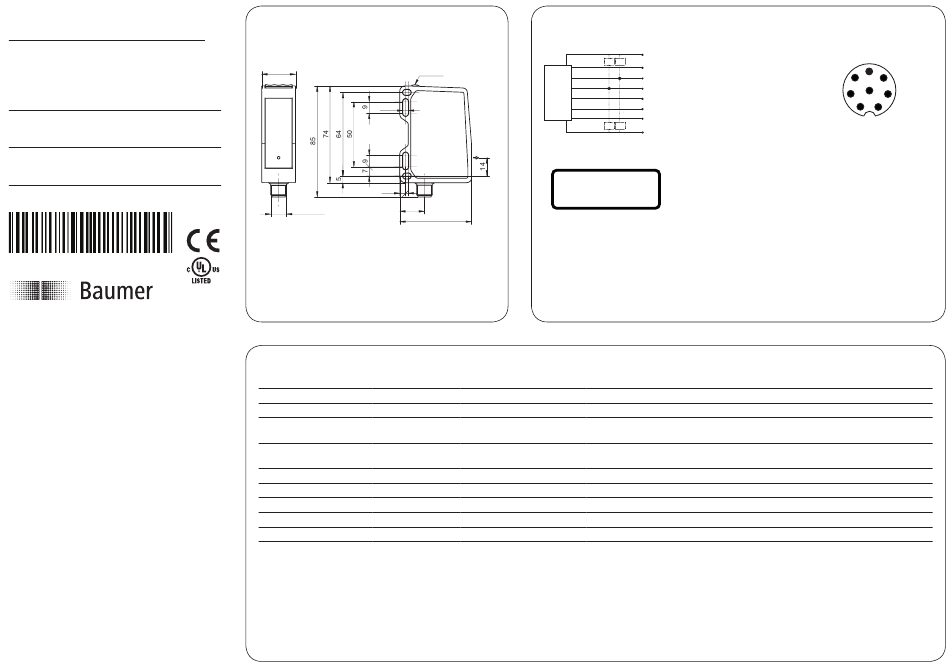

Abmessungen Dimensions Dimensions
26
LED
4,3
4,5 2
19
M12 x 1
55
• Alle Masse in mm * Senderachse
• All dimensions in mm * emitter axis
• Toutes les dimensions en mm * axe émetteur
Technische Daten
Messdistanz Sd 30 ... 70 mm
Strahlform Linie
Messfrequenz 2500 Hz 2)
Betriebsspannungsbe- 15 ... 28 VDC
reich +Vs
1)
Stromaufnahme max. 75 mA
(ohne Last)
verpolungsfest ja, Vs zu GND
kurzschlussfest ja
Fremdlichtsicherheit < 28 kLux
Arbeitstemperatur -10 ... +50 °C
Schutzart IP 67
Technische Änderungen vorbehalten Technical specifications subject to change
Elektrischer Anschluss
BN (2)
Z Z
GN (3)
YE (4)
GY (5)
RS 485
WH (1)
push-
PK (6)
pull
RD (8)
Z Z
(7)
BU
1) Class 2, UL 1310, see FAQ
CLASS 1 LASER
PRODUCT
IEC 60825-1/2014
Complies with 21 CFR 1040.10 and 1040.11
except for deviations pursuant to laser
notice No. 50, dated June 24, 2007
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
measuring distance Sd 30 ... 70 mm
beam type line
measuring frequency 2500 Hz 2)
voltage supply range +Vs 15 ... 28 VDC
1)
current consumption max. 75 mA
(no load)
reverse polarity protection yes, Vs to GND
short circuit protection yes
ambient light immunity < 28 kLux
operating temperature -10 ... +50 °C
protection class IP 67
Sous réserve de modifications techniques
Connection diagram Schéma de raccordement
+Vs
analog
BN = Braun/brown/brun
GN = Grün/green/vert
out
YE = Gelb/yellow/jaune
alarm
GY = Grau/grey/gris
Rx/Tx-
WH = Weiss/white/blanc
PK = Rosa/pink/rose
Rx/Tx+
RD = Rot/red/rouge
sync in
0V
Données techniques
Distance de mesure Sd
Forme du faisceau
Fréquence de mesure
Plage de tension +Vs
1)
Consommation max. (sans charge)
Protégé contre inversion polarité
Protégé contre courts-circuits
Insensibilité à la lumière ambiante
Température de fonctionnement
Classe de protection
5
4
6
8
7 3
1 2
30 ... 70 mm
ligne
2500 Hz 2)
15 ... 28 VDC
75 mA
oui, Vs vers GND
oui
< 28 kLux
-10 ... +50 °C
IP 67
27.11.2017
