GETO® Rear Header /
Verfahrbare Klappe über Ladebordwand / Montageanleitung
Montageanleitung
— Nach Anheben der Oberteilklappe Gasdruckfedern zur
Klappen aufstellung montieren, Sechskant-Schrauben
M 8 zur Achs lagerung verwenden.
— Funktionskontrolle durchführen, erforderlichenfalls
Gasdruck federbestückung entsprechend den Erforder-
nissen korrigieren.
Für die Handhabung der verfahrbaren Ladebordwand-
Oberteilklappe mittels der Bedienstange des Schiebever-
decks wird das Anbringen von zusätzlichen Ösen
am Endholm und an der Aufstellklappe je nach Bedarf
empfohlen.
Die Länge der Bedienstange kann den Erfordernissen des
Bedien personals angepasst werden.

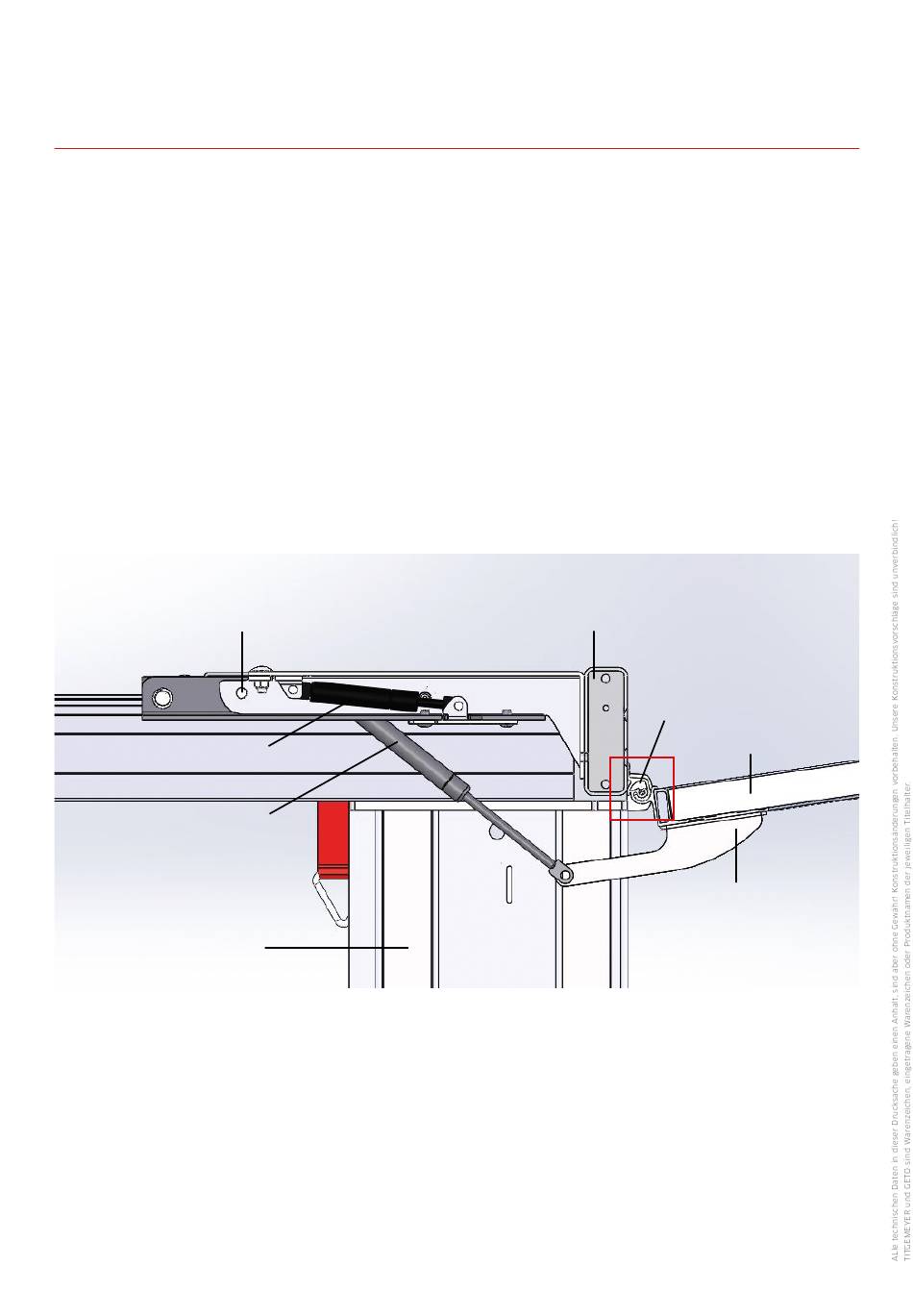

Endlaufwagen Rear Header
Gasdruckfeder für
Klappscharnier
Gasdruckfeder für
Klappenaufstellung
Portalsäule
8
Endholm 120 x 40
Aluminium-
Profilscharnier
Oberteilklappe
Halterung /
Umlenkhebel
Titgemeyer / D10261DE0520 / 1
