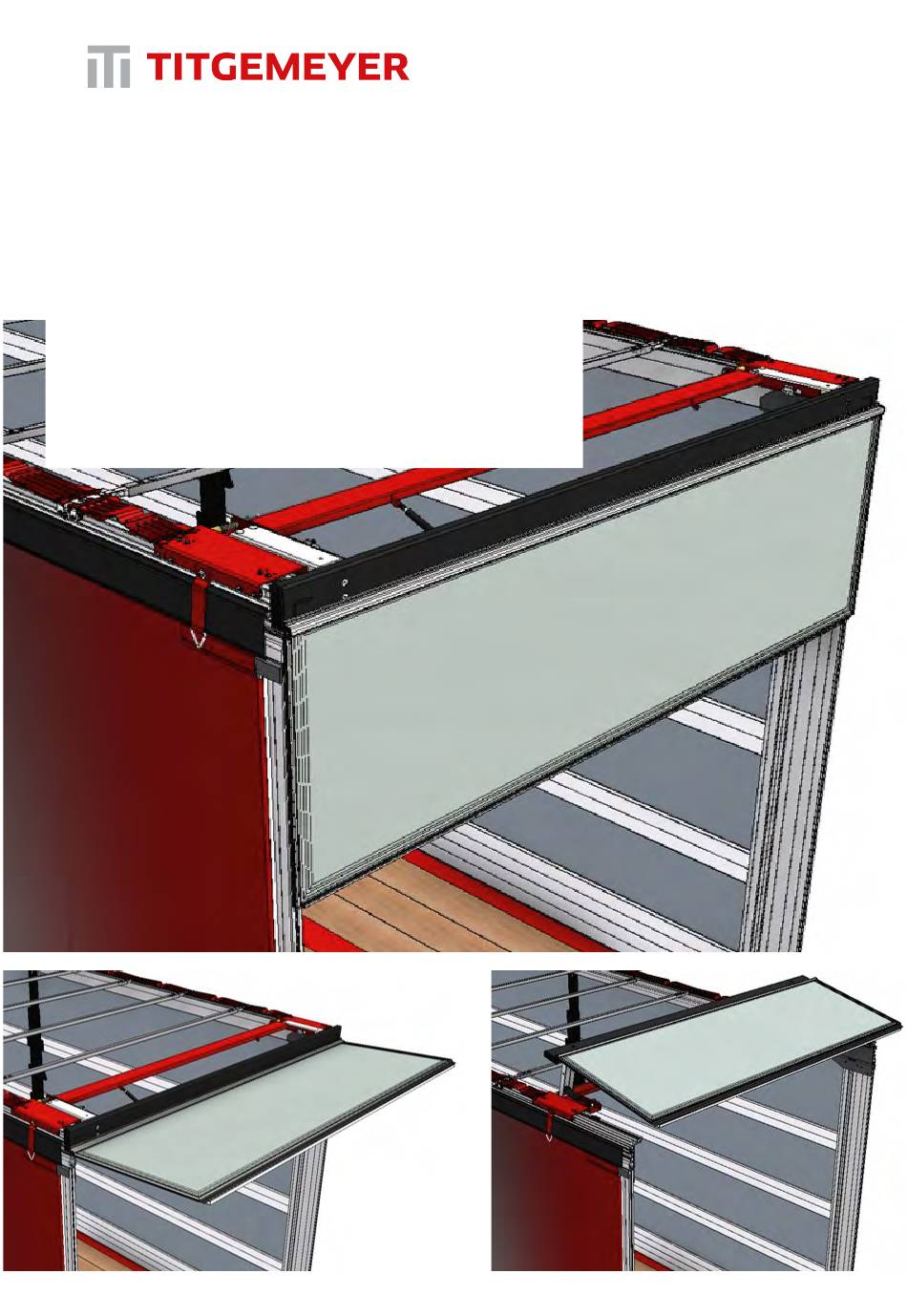

- Seite 1 Fahrzeugbauteile / Bausatzsysteme / GETO® Rear Header GETO® Rear Header Verfahrbare Klappe über Ladebordwand Montageanleitung...
- Seite 2 GETO® Rear Header / Verfahrbare Klappe über Ladebordwand / Montageanleitung Titgemeyer / D10261DE0520 / 1...
-
Seite 3: Inhaltsverzeichnis
Verfahrbare Klappe über Ladebordwand / Montageanleitung Inhaltsverzeichnis Seite GETO® Rear Header Vor Montagebeginn unbedingt beachten Verfahrbare Klappe Erforderliches Werkzeug und Montagematerial über Ladebordwand Montageanleitung Montageablauf Funktion und Bedienung Artikelübersicht Übersicht Gasdruckfeder Halterungen für Ladebordwand-Oberteilklappe Montagevorbereitung Portalkonsolen Übersichtsskizze Titgemeyer / 10261DE0520 / 1... -
Seite 4: Montageanleitung
Der GETO Sider Curtainsider-Bausatz und deren Bedienungsbauteile sind ausschließlich für den vorschriftsmäßigen Einsatz bei LKW-spezifischen Transporteinsätzen gefertigt. Jeder darüber hinausgehende Gebrauch gilt als nicht estimmungsgemäß. Für hieraus resultierende Schäden lehnt die Firma Gebr. Titgemeyer GmbH & Co. KG jegliche Haftung ab. Risiken hierfür trägt allein der Nutzer. -
Seite 5: Für Die Montage Erforderliche Werkzeuge
— Dichtstoff KÖRAPUR 135 (Kartusche 310 ml, weiss – Artikel-Nr. 850 100 100) — GETO PUR Cleaner 1 (Dose 1000 ml – Artikel-Nr. 850 190 000) — Sechskant-Schrauben M 8 x 30 inkl. selbstsichernde Sechskant-Muttern und U-Scheiben (Montage Gasdruckfedern an Endlaufwagen und Halterungen) Titgemeyer / 10261DE0520 / 1... - Seite 6 GETO® Rear Header / Verfahrbare Klappe über Ladebordwand / Montageanleitung Montageanleitung Titgemeyer bietet für das GETO Versus Schiebeverdeck eine verschiebbare Klappe über Ladebordwand an. Die Gasdruckfedern für die Klappenmechanik liegen im Endlauf wagenbereich, so dass der Laderaum kaum durch hineinragende Bauteile beeinträchtigt wird. Der Endlauf- wagen dieses speziellen Systems kann auf den Dachlängs-...
-
Seite 7: Montageablauf
Endlauf wagen-Verriegelung. Der Endholm muss hinten bündig mit den Portalkonsolen bzw. Portalsäulen ab- schließen. Die Zentrierbolzen sollen leicht in die Profilie- rung der Dachgurte greifen. Die Ladebordwand-Oberteilklappe soll mit gleichmäßigem Montage von Spaltmaß im Portal anliegen. maximal 3 Stück Gasdruckfedern Titgemeyer / 10261DE0520 / 1... - Seite 8 Endholm und an der Aufstellklappe je nach Bedarf empfohlen. Die Länge der Bedienstange kann den Erfordernissen des Bedien personals angepasst werden. Endlaufwagen Rear Header Endholm 120 x 40 Aluminium- Profilscharnier Oberteilklappe Gasdruckfeder für Klappscharnier Gasdruckfeder für Klappenaufstellung Halterung / Umlenkhebel Portalsäule Titgemeyer / D10261DE0520 / 1...
-
Seite 9: Funktion Und Bedienung
Die Ladebordwand-Oberteilklappe ist geschlossen, die Klapp scharniere im Endlaufwagen sind im Fahrbetrieb verriegelt Ladebordwand-Oberteilklappe geschlossen Die Ladebordwand-Oberteilklappe ist geöffnet. Ein Be- und Ent ladevorgang durch das offene Heckportal ist möglich. Das Dach ist verschlossen Ladebordwand-Oberteilklappe geöffnet Titgemeyer / 10261DE0520 / 1... - Seite 10 Zustand durch Wind- böen, Ladungskollision oder der gleichen zuschlagen! Es besteht die Gefahr der Beschädigung von Bauteilen bzw. Verletzungsgefahr! Diese Öffnungsstellung sollte vermieden werden! Ladebordwand-Oberteilklappe geöffnet und mit Endholm des Schiebeverdecks angehoben Titgemeyer / D10261DE0520 / 1...
-
Seite 11: Artikelübersicht
Artikel-Nr. 248 556 001 (ohne Abbildung) Multi-Endholm 120 x 40 mm Artikel-Nr. 250 004 255 Montagesatz für Endholm Schraubensatz bestehend aus je 4 Stück Senkkopf- schrauben M 10 x 60 und Sicherungsmuttern Artikel-Nr. 250 005 000 (ohne Abbildung) Titgemeyer / 10261DE0520 / 1... -
Seite 12: Übersicht Gasdruckfeder
Bitte beachten Sie, dass auch niedrige Außentemperaturen die Gasdruckfederkräfte beeinflussen! Halterungen für Ladebordwand-Oberteilklappe Artikel-Nr. 250 045 000 Die Halterungen / Umlenkhebel (2 Stück) sind nur bei kundenseitiger Fertigung der Oberteilklappe bzw. als Ersatzteil erforderlich. Montageskizze (für kundenseitige Montage der Halterungen) Titgemeyer / D10261DE0520 / 1... -
Seite 13: Montagevorbereitung Portalkonsolen
Quadro mit Hubdach Quadro, Quadro Trike ohne Hubdach* * Konsole für Portalsäule links mit Ausklinkung Artikel-Nr. 246 507 001 Konsole für Portalsäule rechts mit Ausklinkung Artikel-Nr. 246 508 001 Alto 175 Trike light mit Hubdach Titgemeyer / 10261DE0520 / 1... - Seite 14 GETO® Rear Header / Verfahrbare Klappe über Ladebordwand / Montageanleitung Montageanleitung Übersichtszeichnung / Abmessungen Titgemeyer / D10261DE0520 / 1...
