GETO® Rear Header /
Verfahrbare Klappe über Ladebordwand / Montageanleitung
Montageanleitung

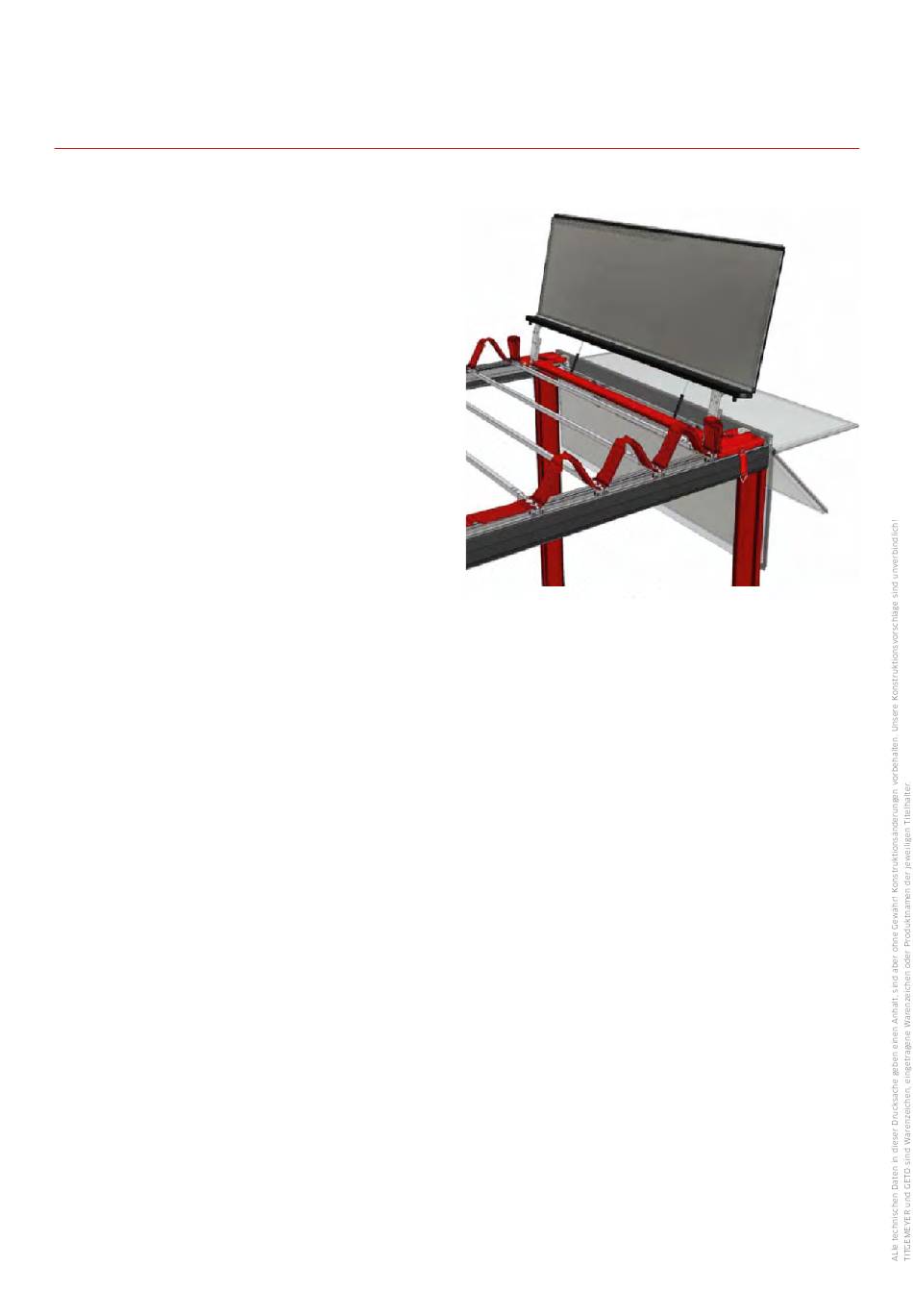

Titgemeyer bietet für das GETO Versus Schiebeverdeck
eine verschiebbare Klappe über Ladebordwand an.
Die Gasdruckfedern für die Klappenmechanik liegen im
Endlauf wagenbereich, so dass der Laderaum kaum durch
hineinragende Bauteile beeinträchtigt wird. Der Endlauf-
wagen dieses speziellen Systems kann auf den Dachlängs-
trägern für die Schiebeverdeck systeme Quadro, Quadro
Trike, Alto 175 Trike und Alto 175 Trike light montiert
werden.
Für Plano-Dachlängsträger ist dieses System nicht
lieferbar.
Das System der verfahrbaren Ladebordwand-Oberteil-
klappe ist für eine maximale Klappenhöhe von 800 mm
und einem maximalen Klappengewicht von 30 kg aus-
gelegt. Änderungen des Systems oder Verschiebungen
der Lagerpunkte können Abweichungen der Gasdruck-
federkräfte bewirken, wofür Titgemeyer dann keine Funk-
tionsgarantie übernimmt.
Eine GETO CS-Sandwichklappe wird mit einem wasser-
dichten Alu minium-Profilscharnier am Endholm montiert,
sie ist unabhängig vom Endholm klappbar und das Ver-
fahren der Klappe mit dem Endlaufwagen nach vorn ist
möglich.
Die Klappe ist mit einem verstärkten Anschlussprofil, auf
welchem die Halterungen / Umlenkhebel für die Klappen-
aufstellung montiert sind, versehen. Diese verfahrbare
Klappe über Ladebordwand kann auf Portalen mit oder
ohne Hubdachsystem montiert werden. Die Zentrierung
des Heckportals findet über die Dachlängsträger statt,
so dass die Zentrierung über die Montagekonsolen
zwischen Portalsäule und Endholm, wie es bei GETO Sider
Curtainsider-Bausätzen generell üblich ist, entfallen kann.
