GETO® Rear Header /
Verfahrbare Klappe über Ladebordwand / Montageanleitung
Montageanleitung
Übersicht Gasdruckfedern für Klappscharniere und Klappenaufstellung
Höhe Oberteilklappe
Für Klappscharniere
Länge = 205 mm
bis 400 mm
2 Stück / 800 N
bis 600 mm
4 Stück / 800 N
bis 800 mm
6 Stück / 800 N
Für Korrekturen
700 N
Die Angaben geben nur einen groben Hinweis auf die erforderliche Bestückung mit Gasdruckfedern. Durch die Montage
von Regenablaufl eisten, Dichtungsprofilen usw. wird das Klappengewicht beeinflusst, was eine Veränderung der Klappen-
aufstellkraft (in den Klappscharnieren des Endlaufwagens und eventuellen Abweichungen der Gasdruckfederbestückung
zur Folge hat. Mit einer Änderung der Gasdruckfeder bestückungen kann die Funktion der Klappscharniere den Erforder-
nissen angepasst werden.
Bitte beachten Sie, dass auch niedrige Außentemperaturen die Gasdruckfederkräfte beeinflussen!
Halterungen für Ladebordwand-Oberteilklappe
Artikel-Nr. 250 045 000
Die Halterungen / Umlenkhebel (2 Stück) sind nur bei kundenseitiger Fertigung der Oberteilklappe bzw. als Ersatzteil
erforderlich.

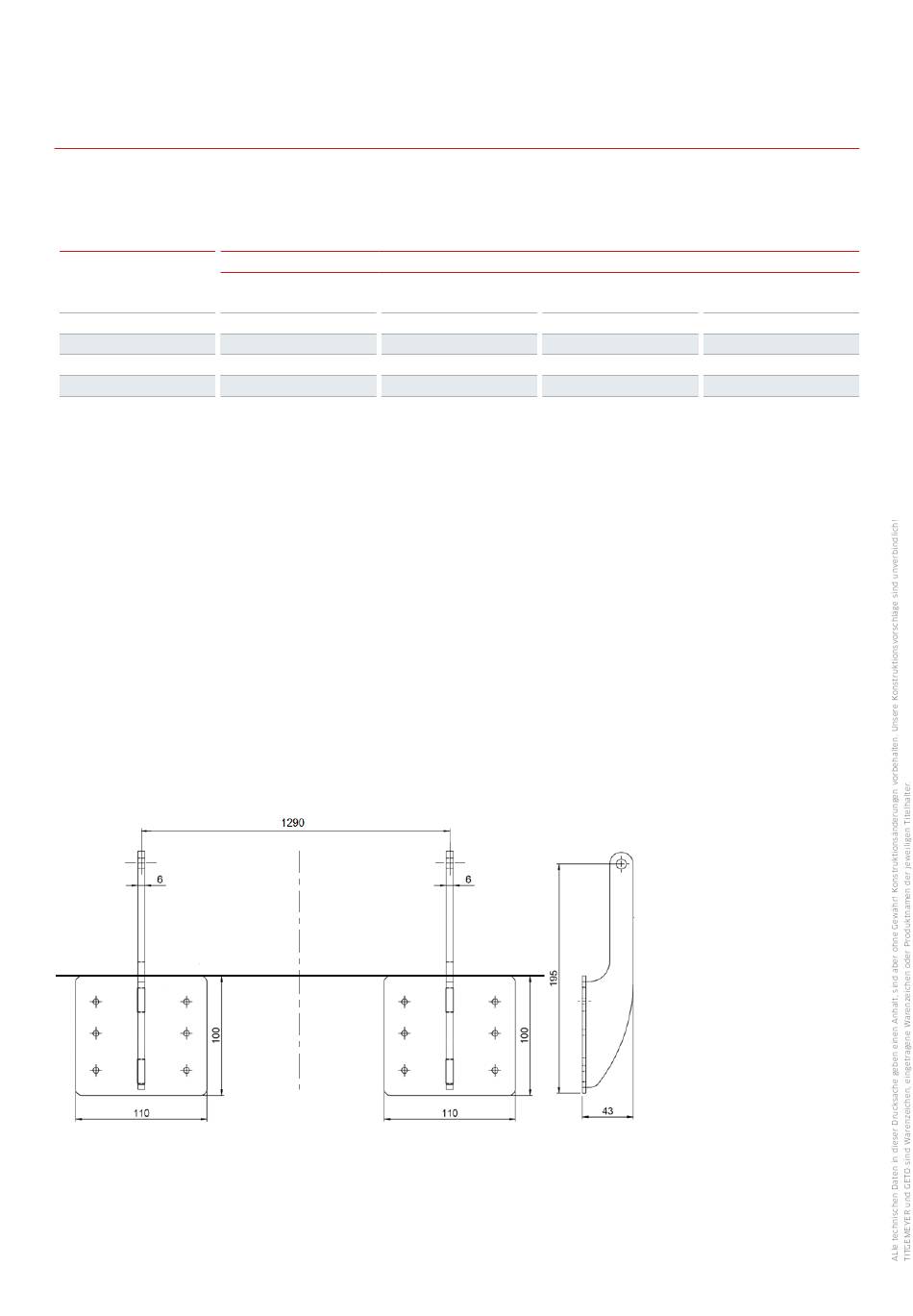

Montageskizze (für kundenseitige Montage der Halterungen)
12
Gasdruckfedern
Artikel-Nr.
Für Klappenaufstellung
Länge = 285 mm
603 950 000
2 Stück / 250 N
603 950 000
2 Stück / 500 N
603 950 000
2 Stück / 700 N
250 031 000
–
Artikel-Nr.
605 003 000
605 005 000
603 950 004
–
Titgemeyer / D10261DE0520 / 1
