Montageanleitung
Montageablauf
Montageablauf
Nach Montage des Fahrzeugaufbaus wird folgender
Montageablauf des beschriebenen Systems empfohlen:
— Portalkonsolen müssen an den inneren Ecken aus-
geklinkt sein (wird bei GETO Sider Curtainsider-Bau-
sätzen fertigungsseitig nur für Bausätze ohne Hubdach
vorgenommen)
— Ladebordwand-Oberteilklappe ggf. mit Dichtungssystem
und Regenleiste herrichten
— Oberteilklappe am Endholm mittig und entsprechend der
Maß vorgabe anpassen und das Aluminium-Profilschar-
nier mit Endholm für Nietmontage abbohren und entgra-
ten. Dabei ist der folgende Bohrabstand einzuhalten: von
Außenkante Scharnierprofil jeweils 30 mm und 100 mm,
im Zwischenbereich 250 mm.
— Scharnierprofil und Anlagefläche am Endholm mit GETO
PUR Cleaner reinigen, KÖRAPUR 135 an die Rückseite
des Scharnierschenkels auftragen und Oberteilklappe
montieren (Befestigung mit TIBULB Blindniet 4,8 x 11,5
St/St Artikel-Nr. 413 011 900)
— Seitliche Anschlagbleche an Scharnierprofil ausrichten
und mit KÖRAPUR 135 verfugen
Bohrungen für untere Befestigungsschrauben des
Endholms im Scharnierprofil nacharbeiten.
— Endlaufwagen herrichten, eventuell Bestückung der
Gasdruck federn in den Klappscharnieren ändern!
— Schiebeverdecksystem incl. Endlaufwagen montieren,
Verriegelungen positionieren
— Endholm incl. Oberteilklappe oder auch einzeln am
Endlaufwagen montieren
Kontrolle und erforderlichenfalls Einstellung der hinteren
Endlauf wagen-Verriegelung. Der Endholm muss hinten
bündig mit den Portalkonsolen bzw. Portalsäulen ab-
schließen. Die Zentrierbolzen sollen leicht in die Profilie-
rung der Dachgurte greifen.
Die Ladebordwand-Oberteilklappe soll mit gleichmäßigem
Spaltmaß im Portal anliegen.
Titgemeyer / 10261DE0520 / 1
GETO® Rear Header /
Verfahrbare Klappe über Ladebordwand / Montageanleitung

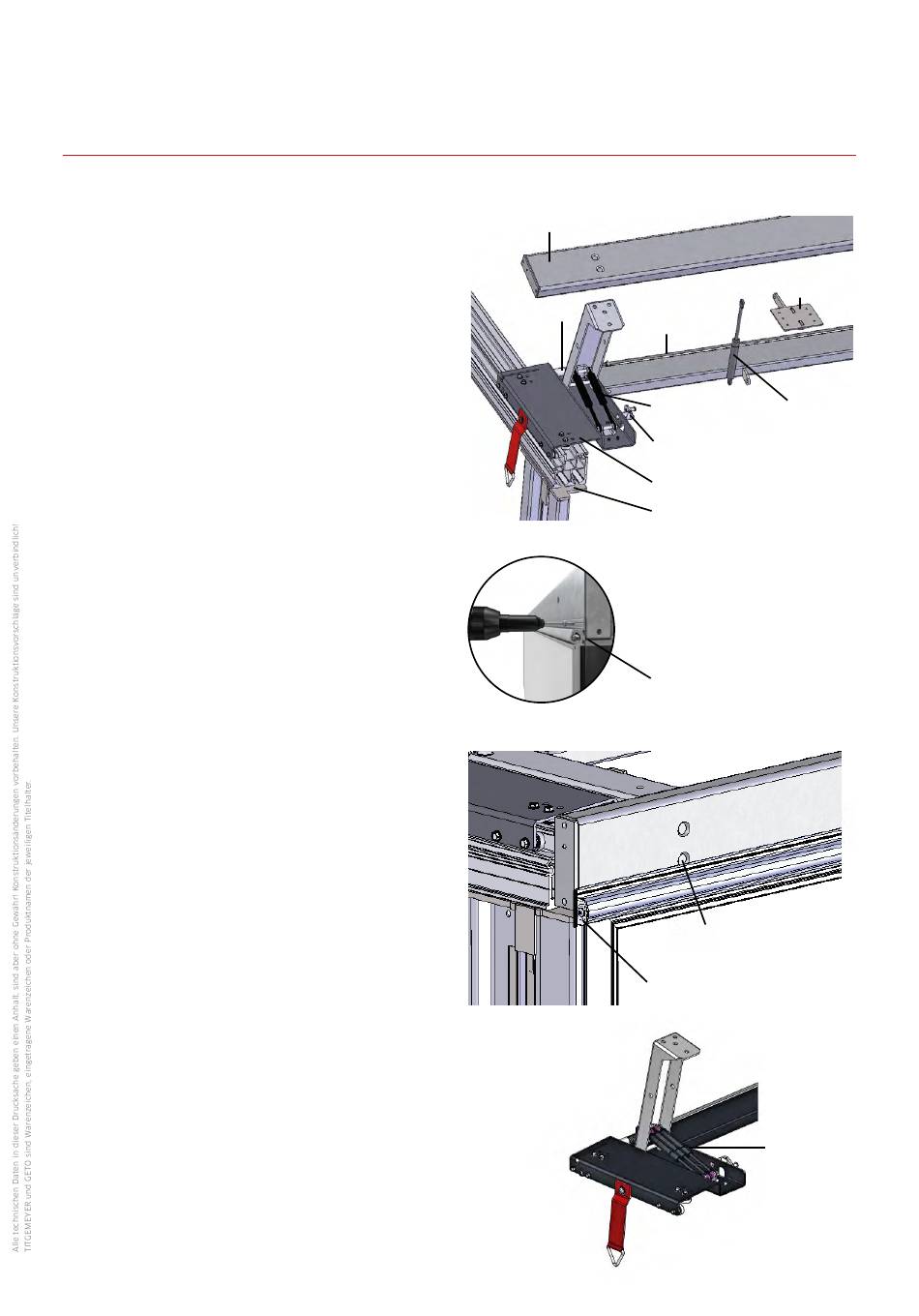

Endholm 120 x 40
Verriegelungs-
bolzen
Halterung /
Umlenkhebel
Verriegelungsseil
Gasdruckfeder für
Gasdruckfeder
Klappscharnier 800 N
für Klappen-
aufstellung
Federriegel
Endlaufwagen Rear Header
Konsole innenseitig ausgeklinkt
TIBULB 4,8 x 11,5
Artikel-Nr. 413 011
Scharnierschenkel bündig mit
Unterkante Endholm vernieten
Profil im Bohrungsbereich
ausarbeiten
Seitliches Anschlagblech
mit PU-Dichtstoff fixieren
Montage von
maximal 3 Stück
Gasdruckfedern
7
