1. Aufbau des modularen INDRAMAT AC-Antriebssystems

1. Aufbau des modularen INDRAMAT
AC-Antriebssystems
Versorgung
Versorgungsmodul
Antriebsmodul

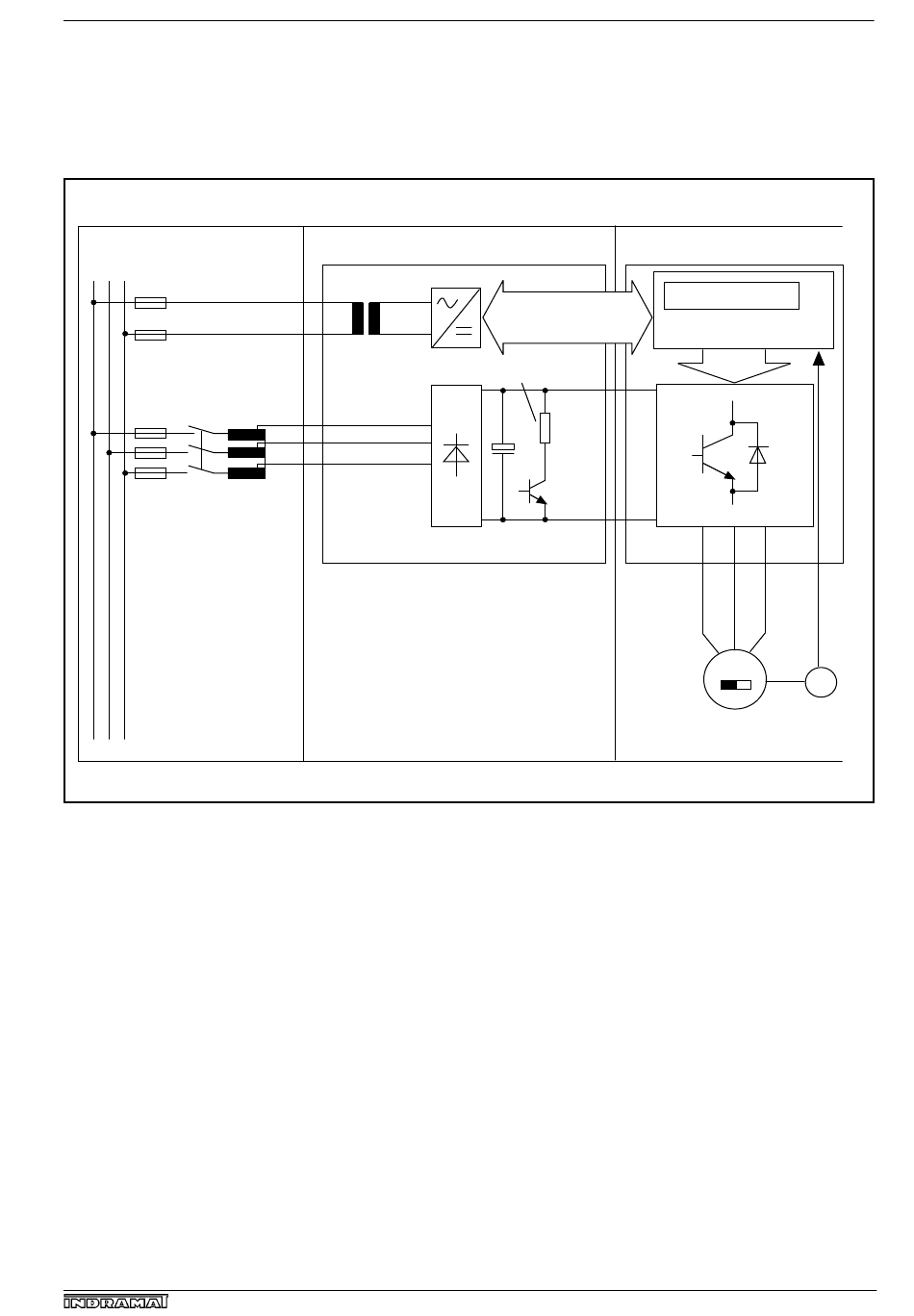

Abb. 1.1: Das Versorgungsmodul TVM 2.4 als Teil des modularen
INDRAMAT AC-Antriebssystems.
Das INDRAMAT AC-Antriebssystem besteht aus einem Versorgungs-
modul und den Antriebsmodulen. An einem Versorgungsmodul können
mehrere Antriebe angeschlossen werden. Das Versorgungsmodul TVM 2.4
ist Bestandteil des modularen INDRAMAT AC-Antriebssystems.
Das Versorgungsmodul TVM 2.4 stellt die Zwischenkreis-Gleichspannung für
die Leistungsversorgung und die Steuerspannungen für alle angeschlosse-
nen INDRAMAT Antriebsregelgeräte bereit.
Signalspannungen,
Versorgung
Überwachung, Diagnose
Bleeder
Antrieb
Antriebsmodul
Programmiermodul
Regelung,
n ist
M
G
Antriebsmotor
FSTVM2_4
