Procédures d'Installation

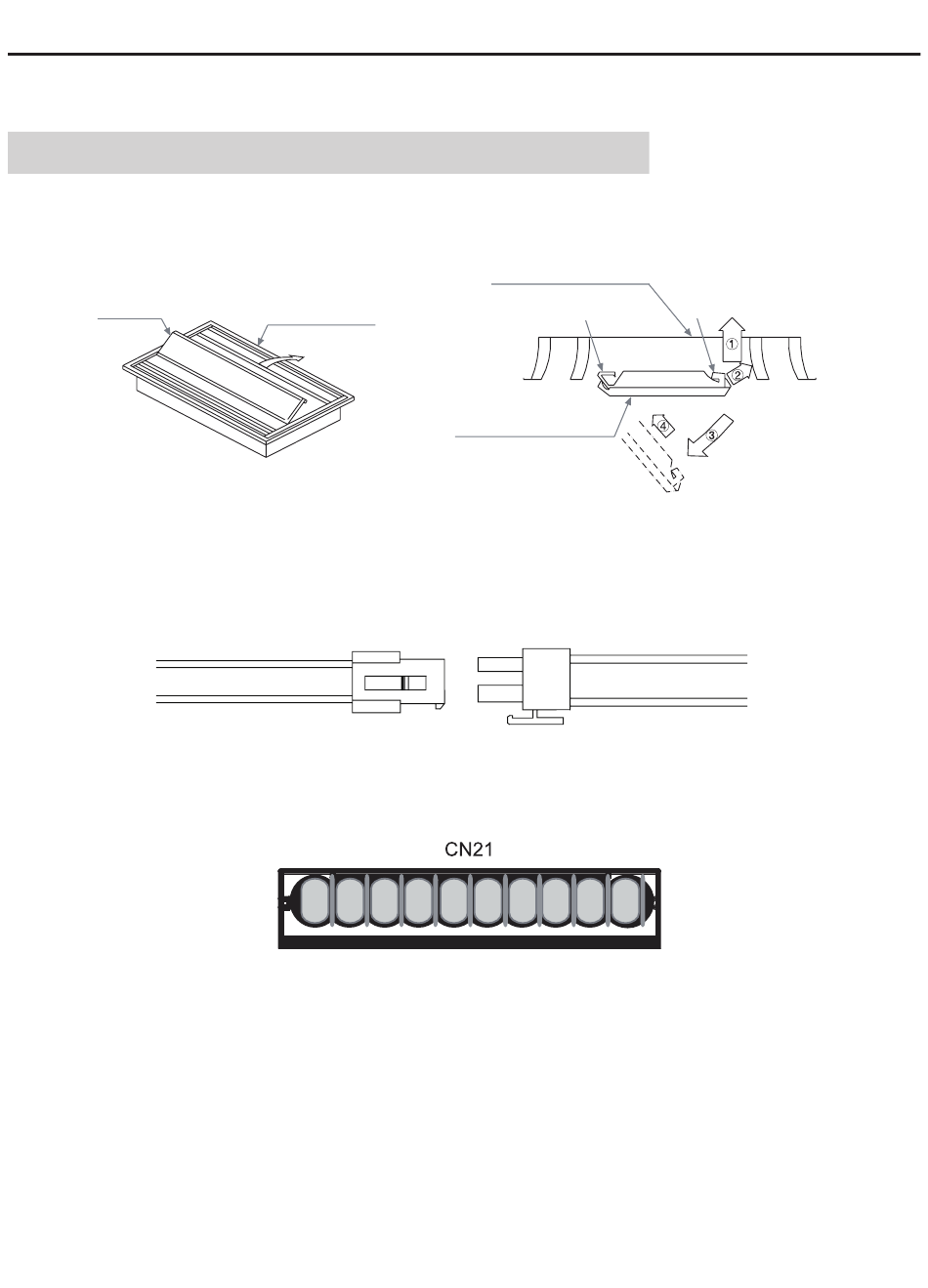

Installation du panneau
Le boulon utilisé doit être à proximité du panneau
L'ouverture d'alimentation d'air est facile à endommager, veuillez y faire attention
lors de l'opération.
1. Utiliser le modèle pour confirmer la hauteur de l'unité et la dimension du plafond. Il faut le retirer avant d'installer le
panneau, ainsi que le panneau d'aspiration.
Méthode de démontage du panneau d'aspiration
Panneau d'aspiration
2. Visser 4 panneaux d'installation dans le panneau de l'unité jusqu'à une profondeur d'environ 5mm.
3. Fixer le panneau
4. Serrer les vis.
5. Connecter le joint du moteur du volet roulant (blanc, 2P) (l'unité sans fonction de fonctionnement automatique du volet
roulant n'a pas besoin de cette étape).
6. Si vous voulez utiliser la télécommande, il faut préparer un récepteur de télécommande supplémentaire (RE-02), le
connecteur blanc à dix broches sert à connecter l'interface CN21 de la télécommande sur PCB.
7. Utiliser la télécommande pour vous assurer la bonne connexion, puis débrancher l'alimentation pendant 10 secondes
et redémarrer.
Panneau principal
Démonter
Bornes de la boîte de commande
Cadre extérieur du panneau
Crochet de suspension (B)
Cadre intérieur du panneau
Bornes du moteur de volet du
panneau
14
Crochet de suspension (A)
