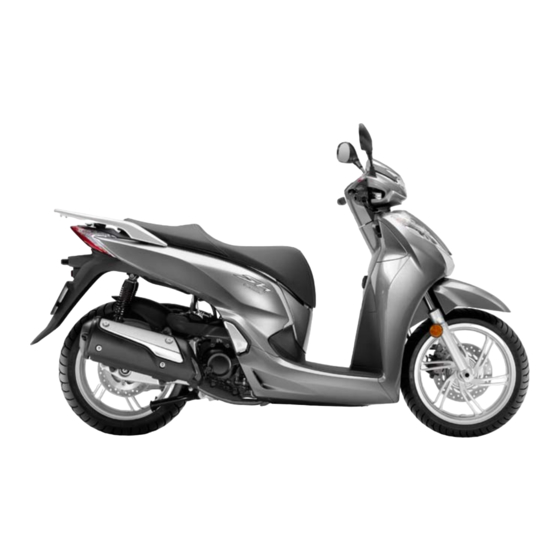

Honda SH300A 2016 Fahrerhandbuch
  1. Anleitungen
  2. Marken
  3. Honda Anleitungen
  4. Motorräder
  5. SH300A 2016
  6. Fahrerhandbuch

Honda SH300A 2016 Fahrerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

FAHRERHANDBUCH
SH300A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honda SH300A 2016

Inhaltszusammenfassung für Honda SH300A 2016

  • Seite 1 FAHRERHANDBUCH SH300A...
  • Seite 2 Dieses Handbuch ist als dauerhafter Bestandteil des Rollers zu betrachten und bei Wiederverkauf dem Käufer zu übergeben. Dieser Veröffentlichung liegen die zum Zeitpunkt der Drucklegung aktuellen Produktinformationen zugrunde. Die Honda Motor Co., Ltd. behält sich unangekündigte Änderungen, aus denen dem Unternehmen keinerlei Verbindlichkeiten entstehen, vor.

  • Seite 3: Willkommen

    Willkommen ● Herzlichen Glückwunsch zum Ihrem neuen Honda- Die in diesem Handbuch verwendeten Roller. Mit Ihrer Entscheidung für Honda sind Sie Modellcodes beziehen sich auf die unten einem großen Kreis zufriedener Kunden genannten Länder. ● beigetreten, die auf die Technik und Qualität Die Abbildungen zeigen jeweils die unserer Produkte setzen.
  • Seite 4 Sicherheitshinweise Ihre Sicherheit und die Sicherheit anderer Personen GEFAHR ist sehr wichtig. Der sichere Betrieb dieses Rollers ist eine wichtige Verantwortung. Missachtung der Anweisungen FÜHRT ZUM Damit Sie informierte, sicherheitsbezogene TOD oder zu SCHWEREN VERLETZUNGEN. Entscheidungen treffen können, haben wir WARNUNG Beschreibungen bestimmter Vorgehensweisen und andere wichtige Informationen auf...

  • Seite 5: Inhaltsverzeichnis

    Inhalt Motorroller-Sicherheit S. 2 Betriebsanleitung S. 18 Wartung S. 52 Fehlersuche S. 90 Information S. 113 Technische Daten S. 127 Stichwortverzeichnis S. 130...

  • Seite 6: Motorroller-Sicherheit

    Motorroller-Sicherheit Dieser Abschnitt enthält wichtige Informationen zum sicheren Rollerfahren. Bitte lesen Sie diesen Abschnitt sorgfältig. Allgemeine Sicherheitsempfehlungen....S. 3 Symbolaufkleber .............S. 6 Sicherheitshinweise ..........S. 11 Fahrempfehlungen..........S. 12 Zubehör und Modifikationen .......S. 15 Beladung ..............S. 16...

  • Seite 7: Allgemeine Sicherheitsempfehlungen

    Allgemeine Sicherheitsempfehlungen Allgemeine Vor der Fahrt Sicherheitsempfehlungen Treten Sie die Fahrt körperlich fit, konzentriert und nüchtern an. Sorgen Sie dafür, dass Sie und Ihr Sozius Achten Sie bitte grundsätzlich auf Sicherheit: zugelassene Motorradhelme und geeignete Kleidung ● Führen Sie alle in diesem Handbuch beschriebenen tragen.

  • Seite 8: Kein Alkohol

    Allgemeine Sicherheitsempfehlungen Kleiden Sie sich auffällig Der sichere Betriebszustand Ihrer Honda muss gewährleistet sein Sorgen Sie, besonders in der Nacht, durch helle, Der gute Wartungs- und Fahrzustand Ihres Rollers ist reflektierende Kleidung für gute Sichtbarkeit. von ebenso großer Bedeutung. Verhalten Sie sich für andere Verkehrsteilnehmer Inspizieren Sie Ihren Roller vor jeder Fahrt, und führen...
  • Seite 9 Allgemeine Sicherheitsempfehlungen Falls Sie sich entscheiden, die Fahrt fortzusetzen, WARNUNG überzeugen Sie sich zuerst vom Zustand Ihres Rollers. Wenn der Motor noch läuft, stellen Sie den Motor ab. Kohlenmonoxidgas ist giftig. Sehen Sie nach, ob Flüssigkeiten austreten, Das Einatmen von Kohlenmonoxid kann kontrollieren Sie kritische Muttern und Schrauben und zu Bewusstlosigkeit und zum Tod führen.

  • Seite 10: Symbolaufkleber

    Symbolaufkleber Symbolaufkleber Die Anleitung im Fahrerhandbuch lesen. Auf den folgenden Seiten wird die Bedeutung der Aufkleber beschrieben. Manche Aufkleber warnen Sie vor potenziellen Gefahren mit Die Anleitung im Werkstatthandbuch lesen. Die erheblichem Verletzungsrisiko. Andere enthalten Wartungsarbeiten aus Sicherheitsgründen von wichtige Sicherheitsinformationen. Lesen Sie einem Händler durchführen lassen.
  • Seite 11 Symbolaufkleber BATTERIEAUFKLEBER GEFAHR • Flammen und Funken von der Batterie fern halten. Die Batterie erzeugt Gase, die eine Explosion verursachen können. • Tragen Sie einen Augenschutz und Gummihandschuhe beim Umgang mit der Batterie, um Verätzungen und einem Verlust des Augenlichts durch Elektrolyt- Einwirkung vorzubeugen.
  • Seite 12 Symbolaufkleber WARNAUFKLEBER FÜR ZUBEHÖR UND ZULADUNG WARNUNG ZUBEHÖR UND ZULADUNG • Durch Zubehör und Gepäck kann sich das Fahrverhalten dieses Rollers ändern und die Stabilität beeinträchtigt werden. • Lesen Sie die Anweisungen im Benutzerhandbuch und in der Installationsanleitung aufmerksam durch, bevor Sie Zubehör montieren. •...
  • Seite 13 Symbolaufkleber REIFENINFORMATIONSAUFKLEBER Druck bei kaltem Reifen: [Nur Fahrer] Vorn 200 kPa (2,00 kgf/cm Hinten 250 kPa (2,50 kgf/cm [Fahrer und Beifahrer] Vorn 200 kPa (2,00 kgf/cm Hinten 250 kPa (2,50 kgf/cm Reifengröße: Vorn 110/70-16M/C 52S Hinten 130/70R16M/C 61S Reifenhersteller: BRIDGESTONE METZELER Vorn BATTLAX BT45F G...
  • Seite 14 Symbolaufkleber ZULADUNGSGRENZE-AUFKLEBER Das Gewicht von 10 kg. ZULADUNGSGRENZE-AUFKLEBER Das Gewicht von 1,5 kg. ZULADUNGSGRENZE-AUFKLEBER Das Gewicht von 0,5 kg. ZULADUNGSGRENZE-AUFKLEBER Das Gewicht von 3,0 kg.

  • Seite 15: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise WARNUNG ● Fahren Sie vorsichtig und mit den Händen am Ein Motorradhelm kann bei einem Unfall Lenker und den Füßen auf den Trittflächen. Ihr Leben retten. ● Der Sozius hat seine Hände während der Fahrt an dem Haltegriff oder Ihrer Hüfte, die Füße auf Sie und Ihr Beifahrer sollten immer den Fußrasten.

  • Seite 16: Fahrempfehlungen

    Fahrempfehlungen Fahrempfehlungen ● Vermeiden Sie den Dauereinsatz der Bremsen. Im Dauereinsatz, wie z. B. beim Abwärtsfahren an langen, steilen Gefällen, können die Bremsen Einfahrzeit überhitzen, wodurch die Bremswirkung nachlässt. Bitte beachten Sie zugunsten der künftigen ● Für volle Bremsleistung betätigen Sie Vorderrad- Zuverlässigkeit und Leistung Ihres Rollers die und Hinterradbremse gleichzeitig.
  • Seite 17 ● Zur Reduzierung der Diebstahlwahrscheinlichkeit verriegeln Sie stets den Lenker sowie das Zündschloss ( S. 38) und nehmen Sie den Honda SMART Key mit, wenn Sie das Motorrad zurücklassen. Deaktivieren Sie das Honda SMART Key-System bei Bedarf. S. 33 Weitere diebstahlhemmende Maßnahmen...

  • Seite 18: Tanken Und Kraftstoffempfehlungen

    3. Den Lenker nach links an den Anschlag drehen. 4. Bringen Sie das Zündschloss in die Position (LOCK), verriegeln Sie das Zündschloss ( S. 38) und nehmen Sie den Honda SMART Key mit, wenn Sie den Roller zurücklassen. Deaktivieren Sie das Honda SMART Key-System bei Bedarf. S. 33...

  • Seite 19: Zubehör Und Modifikationen

    WARNUNG Wir raten dringend von dem Einbau von Zubehör ab, Nicht geeignetes Zubehör und das nicht von Honda speziell für den Einsatz an diesem Modifikationen bedeuten Unfallgefahr. Roller entwickelt wurde. Zudem raten wir von Es können Personen verletzt werden und Modifikationen an Ihrem Roller gegenüber dem...

  • Seite 20: Beladung

    Beladung Beladung WARNUNG ● Zusätzliches Gewicht wirkt sich auf Fahrverhalten, Zu hohe oder falsche Beladung bedeutet Bremsverhalten und Stabilität des Rollers aus. Unfallgefahr. Es können Personen verletzt Passen Sie die Geschwindigkeit immer der werden oder zu Tode kommen. Zuladung an. ●...

  • Seite 22: Anordnung Der Bauteile

    ANORDNUNG DER BAUTEILE Einsteller für Federvorspannung hinten (S87) (S85) Gasgriff Vorderradbremsflüssigkeitsbehälter (S82) Vorderradbremshebel Mittelfach (S48) Werkzeugsatz (S48) Motoröleinfüllverschluss/Messstab (S76) Batterie (S69) Sicherungskasten (S111) Motorölablass-Schraube (S78) EM-Stecker (S100) Steckverbinder fürDatenübermittlung...
  • Seite 23 Frontfach (S49) Hinterradbremshebel Hinterradbremsflüssigkeitsbehälter (S82) Gepäckhaken (S50) Zubehörsteckdose (S51) Kraftstofftankdeckel (S44) Sitz (S46) Dokumententasche (S48) Zündkerze (S74) Vorspannung der Hinter- radaufhängung Einsteller (S87) Kurbelgehäuse-Entlüftung (S73) Motorölfilter (S78) Mittelständer (S13) Seitenständer (S13) Kühlmittelausgleichsbehälter (S80)
  • Seite 24 Instrumente Kühlmitteltemperaturanzeige Zeigt die Temperatur des Geschwindigkeitsmesser Motorkühlmittels an. HINWEIS Das Fahren im Bereich H (heiß) kann zu erheblichen Schäden am Motor führen. Kraftstoffanzeige Nadel im roten Bereich (E), Restkraftstoffvorrat circa 1,7 Liter SEL-Schalter SET-Schalter Anzeigentest Beim Einschalten der Zündung (On) werden alle Anzeigen und Leuchten kurz eingeschaltet.
  • Seite 25 Ölwechselanzeige Typ ED • Leuchtet zum ersten Mal, wenn der Kilometerstand ca. 1.000 km erreicht, und nach dem Rückstellen der Anzeige dann alle 12.000 km. Uhr (12-Stunden-Anzeige) Einstellen der Uhr: (S24) Ausführung E • Leuchtet zum ersten Mal, wenn der Gesamtkilometerzähler [TOTAL], Tageskilometerzähler Kilometerstand ca.
  • Seite 26 Instrumente (Fortsetzung) • Gesamtkilometerzähler: Gesamtkilometerleistung. • Tageskilometerzähler: Seit dem letzten Rückstellen des Tageskilometerzählers auf Null zurückgelegte Strecke. Zum Rückstellen des Tageskilometerzählers A oder B den Tageskilometerzähler A oder B aufrufen und den SET-Schalter gedrückt halten. Beim Rückstellen des Tageskilometerzählers A wird auch der Durchschnittsverbrauch gelöscht.

  • Seite 27: Displayeinstellungen

    Displayeinstellungen Außerdem bewirken die folgend genannten Die Einstellelemente werden in der genannten Vorgänge, dass das Display aus dem Einstellmodus Reihenfolge aufgerufen. zu normaler Anzeige zurückkehrt. • Uhr einstellen • Die Taste wird ungefähr 30 Sekunden lang Nur Ausführung E • Umstellung der Einheit für nicht gedrückt den Kilometerstand...

  • Seite 28: Umstellung Der Einheit Für Den Kilometerstand

    Instrumente (Fortsetzung) Typ ED Uhr einstellen: SET-Taste drücken. Die Uhr ist eingestellt, und das Das Zündschloss auf (On) stellen. Display fährt mit der Einstelloption für die Einheit Die Schalter SEL und SET drücken und gedrückt der Kraftstoffverbrauchsanzeige fort. halten; die Ziffern für die Stunden beginnen Ausführung E zu blinken.

  • Seite 29: Umstellung Der Reichweitenanzeige

    Umstellung der Reichweitenanzeige: Die angegebene Einstellung kann auch vorgenommen werden, indem das Zündschloss Drücken Sie die SEL-Taste, um km/L oder (Off) gestellt wird. L/100 km auszuwählen. Wenn Sie ca. 30 Sekunden keine Taste drücken, kehrt das Display automatisch aus dem Einstellmodus zur normalen Anzeige zurück.
  • Seite 30 Anzeigen Wenn sich zu diesem Zeitpunkt eine der Anzeigen nicht einschaltet, lassen Sie die Ursache bitte von Ihrem Händler abklären. ABS-Anzeige Fernlichtanzeige (Antiblockiersystem) Erlischt beim Einschalten der Zündung (On). Erlischt ab einer Geschwindigkeit von etwa 10 km/h. Wenn sich die Anzeige während der Fahrt einschaltet: (S94)
  • Seite 31 Blinkeranzeige links Blinkeranzeige rechts Honda SMART Key-Anzeige Leuchtet, wenn die Überprüfung des Fahrzeugs und des Honda Smart Key abgeschlossen ist und das Zündschloss betätigt werden kann. Erlischt beim Stellen des Zündschlosses (On). Wenn die Honda Smart Key- Schlüsselanzeige blinkt (S96)
  • Seite 32 (Off) bringen (Anlassermotor unterbrochen). Hupenschalter Anlasserschalter Ruftaste Diese Taste dient zur Betätigung des Rufsystems. Rufsystem: (S30) EIN/AUS-Taste Blinkerschalter Mit dieser Taste aktivieren oder Der Schalter schaltet den deaktivieren Sie das Honda SMART Blinker aus. Key System und bestätigen den Aktivierungsstatus. (S33)
  • Seite 33 Zündschloss Schaltet die elektrische Anlage ein und Elektrik für Motorstart und Fahren eingeschaltet. aus, verriegelt die Lenkung und betätigt SITZ den Sitzöffnungsschalter. Betätigt den Sitzöffnungsschalter. Entriegeln des Zündschlosses: (S37) Motor abgestellt. Lenkersperre. Lenkerschloss ❙ Sperren Sie die Lenkung am geparkten Motorrad Sperren als Diebstahlschutz.
  • Seite 34 Das Rufsystem ist eine Funktion, mit der Sie den Zündschlossring Ruftaste Standort Ihres Rollers wiederfinden. Wenn Sie die Ruftaste auf dem Honda SMART Key drücken, während sich das Zündschloss in der Stellung (Off) oder (LOCK) befindet, teilt Ihnen der Roller seinen Standort mit, indem das Blinksignal aufblinkt und der Zündschlossring leuchtet.

  • Seite 35: Bedienung

    ❙ Bedienung Drücken Sie die Ruftaste auf dem Honda Smart Key. Bei verriegeltem Zündschloss funktioniert das Rufsystem nicht. Wenn das Zündschloss für mehr als 10 Tage in der Position (Off) oder (LOCK) bleibt, funktioniert das Rufsystem nicht mehr. Zur Rückstellung des Systems das Zündschloss einmal entriegeln.
  • Seite 36 Honda SMART Key-System Durch das Honda SMART Key-System können Sie den Hauptschalter bedienen, ohne einen Schlüssel in das Zündschloss zu stecken. Das System führt eine doppelseitige Identifizierung zwischen Roller und Honda SMART Key durch, um einen registrierten Honda SMART Key zu bestätigen.

  • Seite 37: Ein-/Ausschalten Des Honda Smart Key-Systems

    Farbe des Honda SMART Key ändert. ❙ Prüfen des Honda SMART Key-Systemstatus EIN/AUS-Taste Leicht die ON/OFF-Taste drücken. Die LED des Honda SMART Key zeigt den Status. Bedeutung der LED-Farben des Honda SMART Key: Grün: Die Identifizierung des Honda SMART Key-Systems kann (Aktivierung) durchgeführt werden.

  • Seite 38: Betriebsbereich

    B. Fernsehtürme, Kraftwerke, Funkstationen oder Flughäfen • Wenn Sie den Honda SMART Key zusammen einem Laptop oder kabellosen Kommunikationsgerät wie einem Radio oder Mobiltelefon transportieren • Wenn sich der Honda SMART Key in der Nähe von metallischen Objekten befindet oder damit bedeckt ist...

  • Seite 39: Ein-/Ausschalten Des Honda Smart Key-Systems (P33)

    Wenn das Zündschloss verriegelt ist: Jeder kann das Zündschloss entriegeln und den Das System kann innerhalb des in der Abbildung Motor starten, wenn sich der Honda SMART Key gezeigten schraffierten Bereichs betätigt werden. innerhalb des Betriebsbereichs Ihres Rollers befindet, auch wenn Sie sich auf der anderen Seite einer Wand oder eines Fensters befinden.
  • Seite 40 Sie sollten den Honda SMART Key beim Auf- und Stellen Sie sicher, dass der Zündschlossring erlischt Absteigen oder während der Fahrt mit dem Roller und alle Blinker einmal blinken. stets bei sich tragen. Legen Sie den Honda Smart Key nicht in das Mittel- oder Frontfach.
  • Seite 41 Wenn das Honda SMART Key System nicht ❙ richtig funktioniert (S97) Entriegeln des Zündschlosses Stellen Sie sicher, dass der Honda SMART Key Wenn jemand das Zündschloss ohne Honda (S33) aktiviert ist. SMART Key zu verstellen versucht, dreht sich das Um das Honda SMART Key-System zu Zündschloss frei.
  • Seite 42 (On) auf (Off) (Off) oder (LOCK) gestellt haben. • Das Honda SMART Key-System ausschalten. (S33) Stellen Sie sicher, dass die Honda Smart Key- Anzeige und der Zündschlossring ausgehen und die Blinker einmal aufblinken. Dadurch wird bestätigt, dass das Zündschloss verriegelt ist.
  • Seite 43 Stellen Sie stets sicher, dass sich das Zündschloss in der Position (Off) oder (LOCK) befindet, wenn Sie den Roller abstellen. Wenn das Zündschloss in der SEAT Position verriegelt ist, kann es nur einmal auf (Off) gestellt werden. Wenn das Zündschloss in der Position (Off) verriegelt ist, kann der Lenker nicht verriegelt werden.

  • Seite 44: Motor Starten

    Seitenständer unten ist. Beim Ausklappen des Seitenständers mit laufendem Motor wird der Motor automatisch abgestellt. Dieser Roller ist mit einem Honda SMART Key- System ausgestattet. Tragen Sie den Honda SMART Key stets bei sich, wenn Sie mit dem Roller (S34) fahren.
  • Seite 45 Den Hinterradbremshebel ziehen. Wenn der Motor nicht startet: Der Anlassermotor arbeitet nur, wenn der Den Gasgriff ganz aufdrehen und den Hinterradbremshebel gezogen und der Anlasserschalter 5 Sekunden betätigen. Seitenständer oben ist. Den normalen Startvorgang wiederholen. Bei geschlossenem Gasgriff den Anlasserschalter Wenn der Motor nach dem Start im Leerlauf betätigen.
  • Seite 46 Fahren Den Roller anlassen Beschleunigen und Verzögern Den Roller nach vorne vom Mittelständer drücken. Beschleunigen: Langsam Gas geben. Den Hinterradbremshebel ziehen. Verzögern: Das Gas zudrehen. Kein Gas geben. Sicherstellen, dass Seitenständer und Mittelständer hochgeklappt sind. Öffnen (beschleunigen) Schließen Aufsteigen. (verzögern) Besteigen Sie den Motorroller von links, wobei Sie zumindest einen Fuß...
  • Seite 47 Bremsen Gas wegnehmen und Vorderrad- und Hinterradbremse zusammen betätigen. Hinterradbremshebel Vorderradbremshebel...
  • Seite 48 Tanken Kraftstoffart: Nur bleifreies Benzin Kraftstofftankdeckel Oktanzahl: Ihr Roller ist für eine Research- Pfeilmarkierungen Oktanzahl (ROZ) von mindestens 91 konstruiert. Tankinhalt: 9,1 Liter Kraftstoff- tankdeckel- ❙ Tanken und Kraftstoffempfehlungen halter (S14) Kraftstofftankdeckel öffnen Den Sitz öffnen. (S46) Drehen Sie den Kraftstofftankdeckel bis zum Anschlag gegen den Uhrzeigersinn, entfernen Sie den Deckel, und legen Sie ihn auf den Kraftstofftankdeckelhalter.

  • Seite 49: Kraftstofftankdeckel Schließen

    Kraftstofftankdeckel schließen Den Kraftstofftankdeckel durch Drehen im Uhrzeigersinn fest verschließen. Die Pfeilmarkierungen an Deckel und Kraftstofftank müssen fluchten. (S46) Den Sitz schließen. WARNUNG Benzin ist extrem leicht entflammbar und explosiv. Im Umgang mit Kraftstoffen besteht Feuer- und schwere Verletzungsgefahr. • Stoppen Sie den Motor, und halten Sie Wärme, Funken und Flammen fern.

  • Seite 50: Verstauen Der Ausrüstung

    Verstauen der Ausrüstung Sitz öffnen Sitz Den Lenker gerade nach vorn ausrichten. Stellen Sie das Zündschloss auf die Position SEAT, und betätigen Sie den Sitzöffnungsschalter. (S37) Entriegeln des Zündschlosses Den Sitz öffnen. Sitz schließen Zündschloss Den Sitz schließen und am hinteren Ende nach unten einrasten.
  • Seite 51 Helmhalter WARNUNG Die Helmhalter befinden sich unter dem Sitz. Im Werkzeugsatz befindet sich ein Helmkabel. Ein während der Fahrt an den Helmhalter Verwenden Sie den Helmhalter nur bei angeschlossener Helm kann die sichere geparktem Fahrzeug. Bedienung des Motorrollers behindern. Es besteht Unfallgefahr und schwere Helmkabel Helmhalter Verletzungsgefahr.
  • Seite 52 Verstauen der Ausrüstung (Fortsetzung) Werkzeugsatz/Dokumententasche Im Mittelfach ist Platz für einen Helm. Den Helm mit der Vorderseite nach vorn einsetzen. Werkzeugsatz und Dokumententasche befinden Manche Helme können wegen ihrer Größe oder sich im Mittelfach. ihres Designs nicht im Fach untergebracht werden. Dokumententasche Werkzeugsatz Helm...
  • Seite 53 ❙ Frontfach Geöffnet Den Frontfachdeckel im Bereich der Vertiefung andrücken. ❙ Schließen Den Frontfachdeckel zum Schließen im Bereich der Vertiefung andrücken. Das höchstzulässige Gewicht im Frontfach beträgt 0,5 kg Darauf achten, dass der Frontfachdeckel fest geschlossen ist. Keine Wertsachen oder zerbrechlichen Dinge verstauen.
  • Seite 54 Verstauen der Ausrüstung (Fortsetzung) Gepäckhaken Gepäckträger hinten Der Gepäckhaken befindet sich unterhalb Das höchstzulässige Gewicht darf nicht des Lenkers. überschritten werden. Keine großen Gepäckstücke an den Haken Maximalgewicht: 3,0 kg hängen, die außerhalb des Rollers pendeln Gepäckträger hinten würden und/oder die Bewegungsfreiheit Ihrer Beine einschränken würden.

  • Seite 55: Zubehörsteckdose

    Zubehörsteckdose Damit die Batterie nicht entladen oder schwach wird, soll während der Stromabnahme an der Die Zubehörsteckdose befindet sich im Mittelfach. Steckdose der Motor laufen. Schalten Sie den Scheinwerfer auf Abblendlicht. Die Zubehörsteckdose ist unter der Abdeckung Es besteht die Möglichkeit, dass die Batterie oder zugänglich.

  • Seite 56: Wartung

    Abbau und Anbau von Karosseriebauteilen ..S. 69 Gas ................. S. 85 Batterie ..............S. 69 Andere Einstellungen ........... S. 86 Mittlere Unterverkleidung ........S. 70 Scheinwerfereinstellung........S. 86 Clip..............S. 72 Hinterradaufhängung .......... S. 87 Kurbelgehäuseentlüftung ........S. 73 Honda SMART Key-Batterie ......... S. 88 Zündkerze ..............S. 74...

  • Seite 57: Bedeutsamkeit Richtiger Wartung

    Bedeutsamkeit richtiger Wartung Bedeutsamkeit richtiger Wartung Sicherheit bei Wartungsarbeiten Der gute Wartungszustand Ihres Rollers ist von Lesen Sie vor Beginn der Arbeit die Anleitung ausschlaggebender Bedeutung für Ihre Sicherheit und vollständig, und stellen Sie sicher, dass Sie über die den Schutz Ihrer Investition sowie zur Erreichung der erforderlichen Werkzeuge, Teile und mechanischen maximalen Leistung, der Vermeidung von Pannen und Kenntnisse verfügen.

  • Seite 58: Wartungsplan

    Wartungsarbeiten sollen von einem ausgebildeten übergeben werden. und mit den erforderlichen Arbeitsmitteln ausgestatteten Techniker nach den Standards und Honda empfiehlt, dass Ihr Roller nach jedem Spezifikationen von Honda durchgeführt werden. planmäßigen Kundendienst von Ihrem Händler Ihr Honda-Händler erfüllt all diese Anforderungen.
  • Seite 59 : Zwischenwartung. Wir empfehlen die Beauftragung Ihres Händlers, es sei Wartungslegende denn, Sie verfügen über die erforderlichen Werkzeuge und mechanischen : Überprüfen (reinigen, einstellen, schmieren oder gegebenenfalls Kenntnisse. Die Arbeitsverfahren sind im offiziellen Honda- austauschen) Werkstatthandbuch beschrieben. : Austauschen : Technisch. Lassen Sie im Interesse Ihrer eigenen Sicherheit diese Arbeiten : Reinigen von Ihrem Händler durchführen.
  • Seite 60 Wartungsplan Prüfung vor Intervalle Jährlich Regelmäßig Punkte Fahrtantritt Siehe Seite prüfen austauschen × 1.000 km P. 58 Sekundärluftsystem – Evaporative – Abgasreinigungsanlage Antriebsriemen – Riemengehäuse-Luftfilter – Endantriebsöl 2 Jahre – Bremsflüssigkeit 2 Jahre Bremsbelagverschleiß Bremssystem Scheinwerfereinstellung Beleuchtung/Hupe – Motorabstellschalter – Kupplungsbackenverschleiß...
  • Seite 61 Wartungsplan Prüfung vor Intervalle Jährlich Regelmäßig Punkte Fahrtantritt Siehe Seite prüfen austauschen × 1.000 km P. 58 Aufhängung – Muttern, Schrauben, – Befestigungsteile Räder/Reifen Lenkkopflager –...

  • Seite 62: Grundlagen Der Wartung

    Grundlagen der Wartung ● Bremsen – Auf Funktionstüchtigkeit Überprüfung vor Fahrtantritt kontrollieren. Die Überprüfung vor Fahrtantritt ist wichtig, denn Vorn und hinten: Bremsflüssigkeitsstand und sie dient Ihrer Sicherheit und der Sicherheit Belagverschleiß prüfen. anderer. Hierbei festgestellte Probleme müssen S. 82, 83 behoben werden.
  • Seite 63 Grundlagen der Wartung Ersatzteile Verwenden Sie aus Gründen der Zuverlässigkeit Farbplakette und Sicherheit original Honda-Ersatzteile oder gleichwertige Teile. Geben Sie bei der Bestellung von lackierten Teilen bitte immer Modellnamen, Farbe und Code der Farbplakette an. Die Farbplakette befindet sich im Mittelfach unter dem Sitz.
  • Seite 64 Grundlagen der Wartung Batterie WARNUNG Ihr Roller ist mit einer wartungsfreien Batterie Die Batterie erzeugt bei normalem Betrieb ausgestattet. Bei dieser Batterie braucht weder der explosives Wasserstoffgas. Batteriesäurestand geprüft noch destilliertes Wasser nachgefüllt zu werden. Befreien Sie bei Bedarf lediglich die Batteriepole von Schmutz oder Korrosion. Ein Funke bzw.
  • Seite 65 Batterie desselben Typs handelt. HINWEIS HINWEIS Elektrisches Zubehör, das nicht von Honda stammt, kann die Durch das Einsetzen einer Sicherung mit einem höheren Nennwert elektrische Anlage überlasten. Die Batterie wird entladen, wird die elektrische Anlage einer wesentlich größeren und es können Schäden an der Elektrik entstehen.
  • Seite 66 Grundlagen der Wartung Motoröl Ölcode Der Motorölverbrauch und die Qualität des Motoröls hängen davon ab, wie das Motorrad gefahren wird Ölklassifikation und wie viel Zeit vergangen ist. Kontrollieren Sie den Motorölstand regelmäßig und füllen Sie bei Bedarf empfohlenes Motoröl nach. Der SAE-Standard stuft Öle nach ihrer Viskosität ein.

  • Seite 67: Bremsflüssigkeit

    Wartungsarbeit ist immer auch dann fällig, wenn im durchsichtigen Bereich der Ablaufleitung Ablagerungen zu sehen sind. Empfohlenes Kühlmittel Pro Honda HP Kühlmittel ist eine fertig gemischte Wenn der Ablassschlauch überläuft, kann der Lösung aus Frostschutz und destilliertem Wasser. Luftfilter mit Motoröl verschmutzt werden und die Motorleistung verschlechtert sich.
  • Seite 68 Grundlagen der Wartung ❙ Auf auffälligen Verschleiß überprüfen Reifen (kontrollieren/austauschen) Untersuchen Sie die ❙ Luftdruck prüfen Reifen auf Anzeichen Sichtprüfen Sie Ihre Reifen, und messen Sie von auffälligem mindestens ein Mal im Monat, oder immer, wenn Verschleiß an der Ihnen ein Reifen luftarm vorkommt, mit einem Aufstandsfläche.
  • Seite 69 Grundlagen der Wartung ❙ Profiltiefe überprüfen WARNUNG Begutachten Sie die Profilverschleißanzeigen. Wenn sie sichtbar sind, muss der Reifen sofort Abgefahrene Reifen und falscher ausgetauscht werden. Reifendruck bedeuten Unfallgefahr. Tauschen Sie die Reifen aus Sicherheitsgründen aus, Es können Personen schwer verletzt wenn die Mindestprofiltiefe erreicht ist.
  • Seite 70 Beachten Sie bitte die in diesem Geschwindigkeitskategorie und Tragfähigkeit Fahrerhandbuch angegebenen handeln. empfohlenen Reifengrößen und ● Das Rad muss mit original Honda- Reifenmarken. Ausgleichsgewichten oder gleichwertigen Gewichten ausgewuchtet werden. ● Setzen Sie keinen Schlauch in einen schlauchlosen Reifen für diesen Motorroller ein. Ein übermäßiger Wärmeaufbau kann zu einem Platzen des...

  • Seite 71: Luftfilter

    Grundlagen der Wartung Luftfilter Dieser Roller ist mit einem Viskose-Luftfilterelement ausgestattet. Das Reinigen mit Druckluft oder einer anderen Reinigungsmethode kann zur Folge haben, dass das Viskoseelement seine Funktion nicht mehr richtig erfüllt und Staub eindringt. Führen Sie die Wartung nicht selbst durch. Beauftragen Sie mit diesen Arbeiten Ihren Händler.

  • Seite 72: Werkzeugsatz

    Werkzeugsatz Der Werkzeugsatz befindet sich im Mittelfach. S. 48 Die im Werkzeugsatz enthaltenen Werkzeuge ermöglichen Ihnen Behelfsreparaturen unterwegs, sowie kleinere Einstellungen und Austauscharbeiten. ● Gabelschlüssel, 10 × 12 mm ● Gabelschlüssel 10 × 14 mm ● Nr. 2 Kreuzschlitzschraubendreher ● Nr.

  • Seite 73: Abbau Und Anbau Von Karosseriebauteilen

    Abbau und Anbau von Karosseriebauteilen Batterie 3. Die Schrauben ausbauen und den Batteriehalter abnehmen. 4. Die Minusklemme von der Batterie trennen. Schrauben 5. Die Plusklemme von der Batterie trennen. Batteriehalter 6. Die Batterie vorsichtig herausheben, die Klemmenmuttern nicht verlieren. ❙ Stecker Einbau Die Teile in umgekehrter Reihenfolge des Ausbaus...

  • Seite 74: Mittlere Unterverkleidung

    Abbau und Anbau von Karosseriebauteilen Mittlere Unterverkleidung Mittlere Unterverkleidung Laschen A Clips Laschen A Zapfen Mittlere Oberverkleidung 5. Ziehen Sie die mittlere Oberverkleidung herunter, um an die Laschen A zu lockern, und entfernen Sie die mittlere Oberverkleidung. ❙ Ausbau 1. Den Sitz öffnen. S.
  • Seite 75 Abbau und Anbau von Karosseriebauteilen Mittlere Unterverkleidung Laschen B Laschen B Laschen B Schrauben B Schraube A Clip Clip Schraube A Laschen B 6. Die Schrauben A und die Clips ausbauen. Mittlere Unterverkleidung S. 72 7. Entfernen Sie die mittlere Unterverkleidung, indem Sie die Schraube B und die Laschen B lockern.

  • Seite 76: Clip

    Abbau und Anbau von Karosseriebauteilen Clip Clip ❙ Ausbau 1. Auf den Mittelstift drücken, um die Verriegelung freizugeben. 2. Den Clip aus der Öffnung ziehen. Dorn in der Mitte ❙ Einbau 1. Von unten auf den Dorn drücken. 2. Den Clip in die Öffnung einsetzen. 3.

  • Seite 77: Kurbelgehäuseentlüftung

    Kurbelgehäuseentlüftung Kurbelgehäuseentlüftung reinigen 1. Eine Auffangwanne unter den Kurbelgehäuse- Entlüftungsschlauch stellen. 2. Den Kurbelgehäuse-Entlüftungsschlauch entfernen und Ablagerungen ablassen. 3. Anschließend den Kurbelgehäuse- Entlüftungsschlauch wieder anbringen. Kurbelgehäuse- Entlüftungs- schlauch...

  • Seite 78: Zündkerze

    Zündkerze Zündkerzen prüfen 4. Die Zündkerze mit einem passenden Zündkerzenschlüssel ausbauen. Die empfohlenen Zündkerzen sind unter „Technische Daten.“ angegeben. S. 128 Verwenden Sie nur die empfohlenen Zündkerzen mit dem empfohlenen Wärmewert. HINWEIS Zündkerzen mit falschem Wärmewert können einen Motorschaden verursachen. 1.
  • Seite 79 Zündkerze Zündkerzen prüfen 6. Den Elektrodenabstand mit Hilfe einer 9. Die Zündkerze anziehen: Fühlerlehre prüfen. ● Wenn die alte Zündkerze in Ordnung ist: Falls eine Einstellung erforderlich ist, 1/8-Drehung nach dem Aufsitzen ● die Seitenelektrode vorsichtig biegen. Ziehen Sie beim Einbau einer neuen Zündkerze diese zwei Mal an: Soll-Elektrodenabstand: a) Die Zündkerze zunächst anziehen:...

  • Seite 80: Motoröl

    Motoröl Motoröl prüfen Obere Füllstandsmarkierung 1. Den Motor, wenn er kalt ist, 3 bis 5 Minuten im Leerlauf laufen lassen. 2. Die Zündung ausschalten ( ) und 2 bis 3 Minuten warten. 3. Den Öleinfüllverschluss mit Peilstab entnehmen und sauberwischen. 4.

  • Seite 81: Motoröl Einfüllen

    Motoröl Motoröl einfüllen Motoröl einfüllen Wenn das Motoröl nicht bis zur unteren Füllstandsmarkierung oder nur knapp darüber steht, empfohlenes Motoröl nachfüllen. S. 62, 128 1. Entnehmen Sie den Öleinfüllverschluss mit Peilstab. Empfohlenes Motoröl bis zur oberen Füllstandsmarkierung einfüllen. Zur Prüfung des Ölstands stellen Sie den Roller auf festem, ebenem Untergrund auf dem Mittelständer ab.
  • Seite 82 Für den Öl- und Filterwechsel wird Spezialwerkzeug gebraucht. Wir empfehlen, den Roller von Ihrem Händler warten zu lassen. Ablass-Schraube Verwenden Sie den für Ihr Modell bestimmten Honda-Originalfilter oder einen gleichwertigen neuen Filter. Dichtscheibe HINWEIS Ein falscher Ölfilter kann einen schweren Motorschaden 5.
  • Seite 83 Motoröl Wechseln von Motoröl und Ölfilter 9. Eine neue Dichtungsscheibe an der Ablassschraube anbringen. Die Ablassschraube anziehen. Drehmoment: 25 Nm (2,5 kgf m) 10. Füllen Sie das Kurbelgehäuse mit dem empfohlenen Öl ( S. 62, 128) auf und montieren Sie den Öleinfüllverschluss/Peilstab. Erforderliches Öl Nach einem Öl- und Gummidichtung...

  • Seite 84: Kühlmittel

    Kühlmittel Kühlmittel prüfen Hoher Kühlmittelverbrauch oder ein leerer Ausgleichsbehälter deutet auf Kühlmittelverlust an irgendeinem Punkt hin. Lassen Sie den Roller von Kontrollieren Sie den Kühlmittelstand im Ihrem Händler durchsehen. Ausgleichsbehälter bei kaltem Motor. 1. Den Roller auf festem, ebenem Untergrund Kühlmittel einfüllen auf den Mittelständer stellen.

  • Seite 85: Kühlmittel Wechseln

    Kühlmittel Kühlmittel wechseln 3. Den Ausgleichsbehälterdeckel entfernen, Kühlmittel nachfüllen und dabei den Ausgleichs- Kühlmittelstand überwachen. behälter- abdeckung Nicht mehr Öl als bis zur OBEREN Füllstandsmarkierung einfüllen. Darauf achten, dass keine Fremdstoffe in die Ausgleichsbehälteröffnung gelangen. 4. Den Verschlussdeckel wieder aufsetzen. 5.

  • Seite 86: Bremsen

    Bremsen Bremsflüssigkeit prüfen Wenn der Bremsflüssigkeitsstand in einem der Behälter unter der Füllstandsmarkierung LOWER liegt oder beide Bremshebel zu viel Spiel haben, die 1. Den Roller auf stabilem, ebenem Untergrund Bremsbeläge auf Verschleiß prüfen. Nicht aufrecht stellen. verschlissene Bremsbeläge deuten auf den Verlust 2.

  • Seite 87: Bremsbeläge Überprüfen

    Bremsen Bremsbeläge überprüfen Bremsbeläge überprüfen Vorn Die Bremsbeläge von unterhalb des Bremssattels aus prüfen. Hinten Die Bremsbeläge vom rechten Heck des Den Zustand der Bremsbeläge anhand der Rollers aus überprüfen. Verschleißanzeigen prüfen. Vorn Lassen Sie die Bremsbeläge bei Bedarf von Ihrem Die Beläge müssen erneuert werden, wenn Händler austauschen.

  • Seite 88: Seitenständer

    Seitenständer Seitenständer prüfen 4. Aufsitzen und den Seitenständer hochklappen. 5. Starten Sie den Motor. 6. Den Seitenständer ganz heruntertreten. Der Motor muss ausgehen, sobald der Seitenständer nach unten geht. Wenn der Motor nicht ausgeht, lassen Sie den Roller von Ihrem Händler überprüfen. Seitenständer- feder 1.

  • Seite 89: Gas

    Gasbetätigung prüfen Prüfen Sie bei abgestelltem Motor, ob die Gasbetätigung weich ist, ob der aufgedrehte Gasgriff in jeder Lenkerstellung vollständig in die Ausgangsstellung zurückkehrt und ob der Griff das richtige Spiel hat. Wenn es nicht leichtgängig funktioniert, automatisch schließt oder der Zug beschädigt ist, lassen Sie den Roller von Ihrem Händler überprüfen.

  • Seite 90: Andere Einstellungen

    Andere Einstellungen Scheinwerfereinstellung vornehmen Sie können die vertikale Ausrichtung der Scheinwerfer einstellen. Drehen Sie dazu die Schraube mit einem Kreuzschlitzschraubendreher aus dem Werkzeugsatz so weit wie nötig ein oder aus. S. 48 Beachten Sie die geltenden Vorschriften. Schraube Absenken Anheben...

  • Seite 91: Hinterradfederung Einstellen

    Andere Einstellungen Hinterradfederung einstellen Hinterradfederung einstellen Angaben auf dem Einsteller Einsteller der Federvorspannung ❙ Federvorspannung Sie können die Federvorspannung mit dem Einsteller je nach Zuladung oder Fahrbahnbeschaffenheit einstellen. Drehen Sie den Einsteller mit dem im Werkzeugsatz vorgesehenen Hakenschlüssel. In den Positionen 1 bis 2 ist die Federvorspannung SPRING PRE - LOAD AD verringert (weich), in Position 4 bis 5 erhöhen Sie die Vorspannung (hart).

  • Seite 92: Austauschen Der Honda Smart Key-Batterie

    Zündschloss (On) gestellt Schraubendreher mit einem Schutzlappen, wird, oder wenn der Betriebsbereich instabil wird, um ein Verkratzen des Honda SMART Key ersetzen Sie die Batterie so schnell wie möglich. zu vermeiden. Wir empfehlen Ihnen, diese Wartungsarbeit von Schaltkreis- und Kontaktberührung meiden.
  • Seite 93 Honda SMART Key-Batterie Austauschen der Honda SMART Key-Batterie WARNUNG Obere Abdeckung Verätzungsgefahr: Batterie nicht Batterie verschlucken. Eine verschluckte Batterie kann schwere Schutzlappen innere Verätzungen verursachen und sogar tödlich sein. • Halten Sie die Batterie fern von Kindern und das Batteriefach sicher verschlossen.

  • Seite 94: Fehlersuche

    PGM-FI (Programmed Fuel Injection) – Glühlampe ausgefallen ........S. 104 Fehleranzeigeleuchte (MIL) .........S. 93 Sicherung durchgebrannt ........S. 111 ABS-Anzeige (Antiblockiersystem) ......S. 94 Ölwechselanzeige ..........S. 95 Honda SMART Key-Anzeige .........S. 96 Wenn das Honda SMART Key-System nicht richtig funktioniert..........S. 97...

  • Seite 95: Wenn Der Motor Nicht Startet

    Wenn der Motor nicht startet Anlassermotor arbeitet, Motor Anlassermotor arbeitet nicht springt aber nicht an Kontrollieren Sie folgende Punkte: ● Sicherstellen, dass der Motorabstellschalter auf Kontrollieren Sie folgende Punkte: Position (Run) steht. S. 28 ● Prüfen Sie die korrekte Startreihenfolge. S.

  • Seite 96: Überhitzung

    Überhitzung Wenn der Lüfter nicht arbeitet: Anzeichen dafür, dass der Motor überhitzt, sind: ● Nadel der Kühlmitteltemperaturanzeige nahe Gehen Sie von einer Störung aus. Starten Sie dem H (heiß). den Motor nicht. ● Beschleunigung wird träge. Bringen Sie den Roller zu Ihrem Händler. Wenn der Lüfter arbeitet: Bei diesen Symptomen fahren Sie rechts ran und gehen wie unten beschrieben vor.

  • Seite 97: Warnanzeigen Bleiben Eingeschaltet Oder Blinken

    Warnanzeigen bleiben eingeschaltet oder blinken Anzeige für niedrigen Öldruck PGM-FI (Programmed Fuel Injection) – Fehleranzeigeleuchte (MIL) Wenn sich die Öldruckwarnanzeige einschaltet, halten Sie an und stellen den Motor ab. Wenn sich die Anzeige während der Fahrt einschaltet, kann ein ernstes Problem im PGM-FI- HINWEIS System vorliegen.

  • Seite 98: Abs-Anzeige (Antiblockiersystem)

    Warnanzeigen bleiben eingeschaltet oder blinken ABS-Anzeige (Antiblockiersystem) ABS-Anzeige (Antiblockiersystem) Wenn die ABS-Anzeige eingeschaltet bleibt, arbeiten Ihre Bremsen wie ein herkömmliches System, nur ohne die Anti-Blockier-Funktion. Das unten beschriebene Verhalten der Anzeige deutet auf ein ernstes Problem im Bremssystem Die ABS-Anzeige kann sich einschalten, wenn das hin.

  • Seite 99: Ölwechselanzeige

    Warnanzeigen bleiben eingeschaltet oder blinken Ölwechselanzeige Ölwechselanzeige Ausführung E Die Anzeige leuchtet auf, wenn die zurückgelegte Typ ED Strecke die eingestellten Ölwechselintervalle erreicht – erstmalig bei 960 km und nach Die Anzeige leuchtet auf, wenn die zurückgelegte Rückstellen der Anzeige alle 12.800 km –, um Strecke die eingestellten Ölwechselintervalle anzuzeigen, dass ein Ölwechsel fällig ist.

  • Seite 100: Honda Smart Key-Anzeige

    Zündschlosses unterbrochen wird. verriegelt. Grund dafür kann Folgendes sein: ● Starke Funkwellen oder Störungen , die das Wenn der Honda SMART Key nicht verfügbar ist, System beeinträchtigen kann das Zündschloss mithilfe des Notfallschlüssels ● Verlust des Honda SMART Key beim Fahren und des ID-Anhängers entriegelt werden.

  • Seite 101: Wenn Das Honda Smart Key-System Nicht Richtig Funktioniert

    Wenn das Honda SMART Key-System nicht richtig funktioniert ● Wenn das Honda SMART Key-System nicht richtig Stellen Sie sicher, dass im Honda SMART Key- funktioniert, gehen Sie wie nachfolgend System kein Kommunikationsproblem besteht. beschrieben vor: Das Honda SMART Key-System arbeitet mit ●...
  • Seite 102 Wenn das Honda SMART Key-System nicht richtig funktioniert ● ● Vergewissern Sie sich, dass ein registrierter Überprüfen Sie den Batteriestatus und die Honda SMART Key verwendet wird. Batterieleitung Ihres Rollers. Verwenden Sie einen registrierten Honda Batterie und Batterieklemmen prüfen. SMART Key.

  • Seite 103: Entriegeln Des Sitzes Im Notfall

    Entriegeln des Sitzes im Notfall Das Sitzschloss kann mithilfe des Notfallschlüssels entriegelt werden. Notfallsitzöffner ❙ Geöffnet 1. Die Glühlampen-Wartungsabdeckung abnehmen. Vorsprung S. 107 2. Den Notfallschlüssel mit dem Vorsprung in den Schlitz am Notfallsitzöffner stecken und den Notfallschlüssel gegen den Uhrzeigersinn drehen.

  • Seite 104: Entriegeln Des Zündschlosses Im Notfall

    Entriegeln des Zündschlosses im Notfall Das Zündschloss kann mithilfe des Notfallschlüssels Haken und des ID-Anhängers entriegelt werden. Lasche ❙ Einrichten des ID-Nummer- Blauer Blind- Eingabemodus Steckverbinder 1. Den Notfallschlüssel zum Öffnen des Sitzes verwenden. ( S. 99) 2. Die mittlere Unterverkleidung ausbauen. S.

  • Seite 105: Id-Nummer-Eingabe

    Entriegeln des Zündschlosses im Notfall ❙ ID-Nummer-Eingabe Eingabe von „0“ Sie können Ihre ID-Nummer eingeben, indem Sie das Zündschloss Zündschloss drücken, wenn das Zündschloss auf (Off), (LOCK) oder SEAT gestellt ist. Geben Sie die ID-Nummer auf dem ID-Anhänger von links ein und drücken Sie das Zündschloss.
  • Seite 106 Nachdem die letzte ID-Nummer eingegeben wurde, leuchten der Zündschlossring und die wurde, leuchten der Zündschlossring und die Honda SMART Key-Anzeige alle 2 Sekunden auf, Honda SMART Key-Anzeige jede Sekunde auf, bis der EM-Steckverbinder entfernt wird. bis der EM-Steckverbinder entfernt wird. Das Entfernen Sie den EM-Steckverbinder, und bringen Zündschloss kann nicht entriegelt werden.

  • Seite 107: Reifenpanne

    Reifenpanne Für die Reifenreparatur und den Radausbau sind WARNUNG Spezialwerkzeuge und besondere Kenntnisse erforderlich. Wir empfehlen, dass Sie diese Die Fahrt mit einem geflickten Reifen Arbeiten von Ihrem Händler durchführen lassen. kann sehr gefährlich sein. Wenn die Lassen Sie den Reifen nach einer Notreparatur Notreparatur nicht hält, besteht immer von Ihrem Händler überprüfen bzw.

  • Seite 108: Elektrische Störungen

    Elektrische Störungen „Batterie leer“ Glühlampe ausgefallen Laden Sie die Batterie mit einem Unten ist beschrieben, wie Sie ausgefallene Motorradbatterieladegerät. Glühlampen austauschen. Bauen Sie die Batterie zum Laden aus. Drehen Sie das Zündschloss in die Stellung (Off) Verwenden Sie kein Autobatterieladegerät, oder auf (Lock).
  • Seite 109 Elektrische Störungen Glühlampe ausgefallen ❙ Scheinwerfer/Positionslichter Die Scheinwerfer/Positionslichter bestehen aus mehreren LEDs. Wenn eine LED ausgefallen ist, wenden Sie sich Scheinwerfer zur Reparatur bitte an Ihren Händler. Positionslichter Fortsetzung...
  • Seite 110 Elektrische Störungen Glühlampe ausgefallen ❙ Bremslicht/Rücklicht Das Brems- und Rücklicht besteht aus mehreren LEDs. Wenn eine LED ausgefallen ist, wenden Sie Brems-/Rücklicht sich zur Reparatur bitte an Ihren Händler.
  • Seite 111 Elektrische Störungen Glühlampe ausgefallen ❙ Blinkerglühlampe vorne rechts 1. Entfernen Sie die Glühlampen- Wartungsabdeckung, indem Sie die Glühlampen- Laschen lockern. Wartungs- 2. Die Fassung gegen den Uhrzeigersinn drehen abdeckung und entnehmen. 3. Die Glühlampe leicht eindrücken und gegen den Uhrzeigersinn drehen. 4.
  • Seite 112 Elektrische Störungen Glühlampe ausgefallen ❙ Blinkerglühlampe vorne links 1. Den Frontfachdeckel öffnen. S. 49 2. Das Innenfach entfernen, indem Sie die Innenfach Schraube und die Sicherungsringe lösen. Schraube S. 72 Glühlampe 3. Die Fassung gegen den Uhrzeigersinn drehen und entnehmen. 4.
  • Seite 113 Elektrische Störungen Glühlampe ausgefallen ❙ Blinkerglühlampe hinten 1. Den Sitz öffnen. S. 46 2. Die hintere Glühlampen-Wartungsabdeckung Das Ausbauverfahren ist für die rechte und die nach Abnahme des Clips entfernen. S. 72 linke hintere Blinkerglühlampe gleich. 3. Die Fassung gegen den Uhrzeigersinn drehen Glühlampen- Clips und entnehmen.
  • Seite 114 Elektrische Störungen Glühlampe ausgefallen ❙ Kennzeichenleuchten-Glühlampe Glühlampe Schrauben Kennzeichenleuchten- Dichtung an der abdeckung Abdeckung 1. Die Schrauben, Kennzeichenleuchtenabdeckung und die zugehörige Dichtung ausbauen. 2. Die Glühlampe ohne Drehen herausziehen. 3. Eine neue Glühlampe einbauen und die übrigen Teile in umgekehrter Reihenfolge des Ausbaus wieder anbringen.

  • Seite 115: Sicherung Durchgebrannt

    Elektrische Störungen Sicherung durchgebrannt Sicherung durchgebrannt 1. Die mittlere Unterverkleidung ausbauen. S. 70 2. Die Sicherungskastendeckel öffnen. Bitte lesen Sie vor Arbeiten an den Sicherungen 3. Die Hauptsicherung B und andere Sicherungen den Abschnitt „Sicherungen überprüfen und nacheinander mit dem Sicherungsabzieher aus austauschen“.
  • Seite 116 Elektrische Störungen Sicherung durchgebrannt ❙ Hauptsicherung A 4. Die Teile in umgekehrter Reihenfolge des Ausbaus wieder einbauen. Kabelstecker Anlassermagnet- HINWEIS schalter Wenn eine Sicherung wiederholt ausfällt, liegt vermutlich ein elektrischer Fehler vor. Lassen Sie den Roller von Ihrem Händler durchsehen. Haupt- sicherung A Ersatz-...

  • Seite 117: Information

    Information Schlüssel .............. S. 114 Instrumente, Anzeigen und Funktionen ... S. 118 Pflege Ihres Rollers ..........S. 119 Stilllegung Ihres Rollers........S. 122 Transport Ihres Rollers ........S. 122 Ihr Beitrag zum Umweltschutz ......S. 123 Seriennummern ..........S. 124 Alkoholhaltiger Kraftstoff .........

  • Seite 118: Schlüssel

    Schlüssel Schlüssel Notfallschlüssel Der Notfallschlüssel wird dazu verwendet, das Zündschloss im Notfall zu entriegeln. S. 100 Bewahren Sie den Notfallschlüssel nicht im Mittelfach auf. Notfallschlüssel...
  • Seite 119 Der Honda Smart Key ermöglicht das Ver-/Entriegeln aktiviert werden. Wenn die Schaltungen beschädigt des Zündschlosses sowie das Aufsperren des sind, startet der Honda Smart Key den Motor nicht. Sitzschlosses bzw. das Ver-/Entriegeln des Lenkers. Zudem ist das Entriegeln des Zündschlosses, das Öffnen des Sitzes sowie das Ver-/Entriegeln des...
  • Seite 120 Wenn Kraftstoff, Wachs oder Schmierfett auf den Um einen zusätzlichen Honda SMART Key zu erhalten, Honda SMART Key gelangt ist, müssen diese Stoffe wenden Sie sich mit dem Honda SMART Key und dem unverzüglich abgewischt werden, um Roller an Ihren Händler.
  • Seite 121 Schlüssel EU-Richtlinie Das Honda Smart Key System erfüllt die Richtlinie für Nur Südafrika Nur Singapur Funkanlagen (2014/53/EU). Nur Marokko Die Erklärung zur Übereinstimmung mit der Richtlinie für Funkanlagen wird dem Besitzer beim Kauf ausgehändigt. Die Übereinstimmungserklärung sollte gut aufbewahrt werden. Wenn die Übereinstimmungserklärung verloren gegangen ist...

  • Seite 122: Instrumente, Anzeigen Und Funktionen

    Instrumente, Anzeigen und Funktionen Instrumente, Anzeigen und Kilometerzähler Funktionen Die Anzeige bleibt bei 999.999 stehen, wenn der Kilometerstand 999.999 übersteigt. Zündschloss Tageskilometerzähler Steht das Zündschloss auf (On) sind die Die Tageskilometerzähler A und B werden Scheinwerfer immer eingeschaltet. Wenn Sie bei auf 0,0 zurückgesetzt, wenn die Anzeige ruhendem Motor das Zündschloss auf der Position 999,9 übersteigt.

  • Seite 123: Pflege Ihres Rollers

    3. Den Roller mit reichlich klarem Wasser abspülen und mit einem sauberen, weichen Regelmäßiges Reinigen und Polieren verlängert die Tuch abtrocknen. Lebensdauer Ihrer Honda. An einem sauberen Roller 4. Nachdem der Roller trocken ist, die beweglichen sind mögliche Probleme leichter zu erkennen. Teile schmieren.
  • Seite 124 Pflege Ihres Rollers ❙ ● Vorsichtsmaßnahmen bei der Wäsche Mattlackierte Oberflächen nicht mit Wachs oder Bitte beachten Sie bei der Fahrzeugwäsche die Politur behandeln: folgenden Empfehlungen: Mattlackierte Oberflächen mit einem weichen ● Keinen Hochdruckreiniger verwenden: Tuch oder Schwamm, reichlich Wasser und Hochdruck-Reinigungsgeräte können bewegliche mildem Spülmittel reinigen.

  • Seite 125: Auspuffrohr Und Schalldämpfer

    Pflege Ihres Rollers Auspuffrohr und Schalldämpfer Auspuffrohr und Auspufftopf bestehen aus Edelstahl. Dennoch können sie durch Schmutz und Staub Flecken bekommen. Wenn Auspuff und Schalldämpfer lackiert sind, kein handelsübliches Haushaltsscheuermittel verwenden. Verwenden Sie einen neutralen Reiniger, um die lackierten Stellen an Auspuffrohr und Schalldämpfer zu reinigen.

  • Seite 126: Stilllegung Ihres Rollers

    Stilllegung Ihres Rollers Stilllegung Ihres Rollers Nach der Wiederinbetriebnahme des Rollers alle im Wartungsplan vorgesehenen Punkte kontrollieren. Wenn Ihr Roller im Freien steht, empfiehlt sich eventuell eine „Motorradgarage“. Transport Ihres Rollers Zur Stilllegung des Motorrads für einen längeren Zeitraum beachten Sie bitte diese Empfehlungen: Transportieren Sie Ihren Roller auf einem ●...

  • Seite 127: Ihr Beitrag Zum Umweltschutz

    Ihr Beitrag zum Umweltschutz Ihr Beitrag zum Führen Sie Abfallprodukte dem Recycling zu. Umweltschutz Geben Sie Öl und andere giftige Abfälle in zugelassene Behälter und bei einer Der Besitz eines Rollers ist mit sehr viel Freude, aber Wertstoffannahmestelle ab. auch mit einer Verantwortung der Umwelt gegenüber Erkundigen Sie sich bei Ihrem Verwaltungsamt oder verbunden.

  • Seite 128: Seriennummern

    Seriennummern Seriennummern Die Rahmennummer und die Seriennummer des Motors identifizieren Ihren Roller eindeutig und werden für die Zulassung benötigt. Die Nummern können auch für die Bestellung von Ersatzteilen erforderlich sein. Die Rahmennummer ist rechts an der Unterseite des Rahmenhecks eingestanzt. Die Motornummer ist an der linken Seite des Kurbelgehäuses eingestanzt.

  • Seite 129: Alkoholhaltiger Kraftstoff

    Alkoholhaltiger Kraftstoff Alkoholhaltiger Kraftstoff Kraftstoff mit mehr als 10 % Ethanol kann: ● Die Lackierung des Kraftstofftanks kann In manchen Gebieten werden zur Erfüllung von angegriffen werden. Luftreinhaltungsstandards mit Alkohol versetzte ● Die Gummischläuche der Kraftstoffleitung können Kraftstoffe vertrieben. Wenn Sie Mischkraftstoff Schaden nehmen.

  • Seite 130: Katalysator

    Motor Fehlzündungen oder Rückzündungen entwickelt, abstirbt oder andere Auffälligkeiten Ein defekter Katalysator trägt zur Luftverschmutzung zeigt. Der Motorbetrieb sollte unter diesen bei und kann die Motorleistung beeinträchtigen. Der Umständen nicht fortgesetzt werden. Ersatzkatalysator muss ein Honda-Originalteil oder ein gleichwertiger Katalysator sein.

  • Seite 131: Technische Daten

    Technische Daten Technische Daten ■ Hauptdaten Hubraum 279 cm NF05 Bohrung × Hub 72,0 × 68,6 mm Gesamtlänge 2.130 mm Verdichtungs- 10,5:1 verhältnis Gesamtbreite 730 mm Bleifreies Benzin Gesamthöhe 1.195 mm Kraftstoff Empfohlen: 91 ROZ oder höher Radstand 1.440 mm Alkoholhaltiger Mindestbodenfreiheit 130 mm...
  • Seite 132 BRIDGESTONE BT012R RADIAL G Hinten METZELER FEELFREE Kühlsystem- 1,28 Liter Füllmenge normal Zulässig Empfohlenes Spezial Nicht zulässig Kühlmittel Pro Honda HP Reifenkategorie Kühlmittel Winter Nicht zulässig Moped Nicht zulässig Vorn 200 kPa (2,00 kgf/cm Reifenluftdruck Hinten 250 kPa (2,50 kgf/cm...
  • Seite 133 Technische Daten ■ ■ Glühlampen Drehmomente Scheinwerfer Ölfilter 26 N m (2,7 kgf m) Positionslichter Motorölablassschraube 25 Nm (2,5 kgf m) Brems-/Rücklicht Blinker vorn 12 V–21 W × 2 Blinker hinten 12 V–21 W × 2 Kennzeichenleuchte 12 V-5 W ■...
  • Seite 134 Stichwortverzeichnis Stichwortverzeichnis ABS (Antiblockiersystem) Den Roller anlassen ..........42 Anzeige............26 Dokumententasche ........48 Alkoholhaltiger Kraftstoff ....... 125 Anlasserschalter ..........28 Anordnung der Bauteile ........18 Elektrische Störungen ........104 Anzeige für niedrigen Öldruck....26 Empfohlen Anzeigen ............. 26 Kraftstoff ............44 Ausbau Kühlmittel ............63 Batterie .............
  • Seite 135 Helmhalter ............47 Lenkerschloss ............29 Hinterradfederung ..........87 Lichthupenschalter ..........28 Honda SMART Key..........115 Honda SMART Key-Anzeige......27 Honda SMART Key-Batterie ....... 88 Mittelfach............48 Honda SMART Key-System ......... 32 Modifikationen........... 15 Hupenschalter ............. 28 Motor Abstellschalter ........... 28 Nummer............
  • Seite 136 Entriegeln des Sitzes .......... 99 Entriegeln des Zündschlosses......100 Notfallschlüssel ..........114 Schalter ..............28 Scheinwerferabblendschalter ......28 Scheinwerfereinstellung ........86 Öl Schlüssel Motor ............62 Honda SMART..........115 Ölwechselanzeige......... 21 Notfall..............114 Schutzbekleidung..........11 Seitenständer............84 Parken ..............13 Seitenständer- Pflege Ihres Rollers ........... 119 Zündunterbrechungssystem ...... 40 PGM-FI (Programmed Fuel Injection)–...
  • Seite 137 Waschen Ihres Rollers........119 Tageskilometerzähler ........118 Werkzeugsatz ..........48 Tanken..............44 Technische Daten..........127 Transport Ihres Rollers........122 Zubehör............... 15 Zubehörsteckdose..........51 Zuladungsgrenzen ..........16 Überhitzung ............92 Zulässiges Gesamtgewicht ......16 Uhr ............... 21 Zulässiges Gewicht..........16 Umwelt .............. 123 Zündschloss ..........
  • Seite 139 34K53L02 XXX.XXXX.XX.G 00X34 -K53-L020 PRINTED IN XXXXX...

Inhaltsverzeichnis
